半自动闭塞及自动站间闭塞

64D半自动闭塞简介第一节半自动闭塞的定义及技术要求一、闭塞定义：为了保证区间列车运行的安全，在一个区间里只允许有一个列车运行；这种用信号和凭证来保证列车安全空间间隔制运行的技术方法称为闭塞。

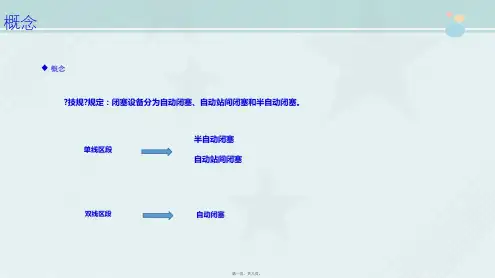

二、闭塞的分类：目前使用的有：自动闭塞、自动站间闭塞、半自动闭塞，早期使用的有路签路牌闭塞等。

三、半自动闭塞的定义：半自动闭塞是以出站信号机的开放作为占用区间的凭证，列车出发后即自动关闭出站信号机。

办理闭塞手续、开放出站信号和确认列车的完整到达，均靠人工参与；列车的出发、到达，人工办理的信息均靠设备自动传递。

这种由人工办理、确认和设备自动传递信息共同完成闭塞作用的设备称为半自动闭塞。

四、继电半自动闭塞的定义：主要用继电器电路完成半自动闭塞技术要求的设备称为继电半自动闭塞。

五、继电半自动的分类：用于单线区段的64D、64Y，用于双线区段的64F；单线区段还有少量的D66型。

广泛使用的是64D半自动闭塞，目前我段管内半自动闭塞使用的是64D。

六、64D继电半自动闭塞的技术要求：1、只有区间在空闲状态，由发车站发出请求发车信号，并收到接车站同意接车信号之后，发车站的闭塞机才能开通；出站信号才能开放。

接车站发出同意接车信号后，闭塞机即应处于闭塞状态。

2、列车出发以后，进入发车站轨道电路（半自动闭塞用），出站信号机必须自动关闭（与电气集中结合后，出站信号机的关闭时机为列车压入发车进路），这时发车站闭塞机应处于闭塞状态。

3、列车整列进入接车站并出清轨道电路，接车进路解锁后，才能使用复原按钮办理到达复原手续，使闭塞机复原。

4、闭塞机开通后，出站信号机开放前，发车站可以取消闭塞（接车站不可以取消）；但出站信号机开放后，要取消闭塞，为防止列车已经行驶在无法检查的危险区段时，错误地办理取消手续，必须先关闭出站信号机，再严格按照特定的手续，办理取消手续。

5、闭塞机开通后，发车站的出发信号机和接车站的进站信号机开放前，经双方联系认可，可以利用正线进行调车作业。

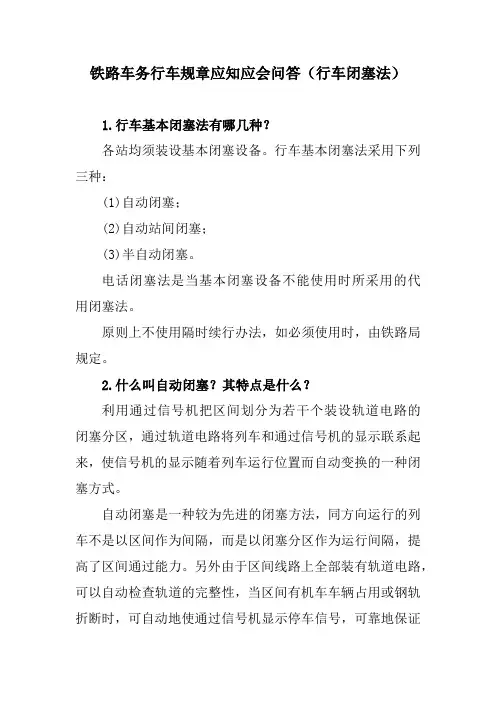

铁路车务行车规章应知应会问答（行车闭塞法）1.行车基本闭塞法有哪几种？各站均须装设基本闭塞设备。

行车基本闭塞法采用下列三种：(1)自动闭塞；(2)自动站间闭塞；(3)半自动闭塞。

电话闭塞法是当基本闭塞设备不能使用时所采用的代用闭塞法。

原则上不使用隔时续行办法，如必须使用时，由铁路局规定。

2.什么叫自动闭塞？其特点是什么？利用通过信号机把区间划分为若干个装设轨道电路的闭塞分区，通过轨道电路将列车和通过信号机的显示联系起来，使信号机的显示随着列车运行位置而自动变换的一种闭塞方式。

自动闭塞是一种较为先进的闭塞方法，同方向运行的列车不是以区间作为间隔，而是以闭塞分区作为运行间隔，提高了区间通过能力。

另外由于区间线路上全部装有轨道电路，可以自动检查轨道的完整性，当区间有机车车辆占用或钢轨折断时，可自动地使通过信号机显示停车信号，可靠地保证列车在区间的安全运行。

自动闭塞有以下特点：(1)自动闭塞区段的车站控制台上有相邻区间的两个或三个闭塞分区的占用情况表示，即一、二(三)接近及一、二(三)离去，值班人员能了解到即将到达和已发出列车在邻近闭塞分区的运行情况。

出站信号机的开放受自动闭塞一、二(三)离去分区占用的限制。

(2)自动闭塞区段的车站发车前，不须办理闭塞手续，但需向接车站预告，准备妥当发车进路，从控制台上确认第一离去和第二离去的占用情况，符合发车条件时，即可开放出站信号机。

(3)单线自动闭塞车站发车前，发车站须取得列车调度员准许并向接车站预告后，按下发车按钮，该列车运行方向的通过信号机亮灯，同时发车表示灯及接车站接车表示灯亮灯，即可开放出站信号机。

列车到达后，接车站的接车表示灯及发车站的发车表示灯熄灭，区间开通。

3.什么是自动站间闭塞？其行车凭证是什么？使用自动站问闭塞法行车时，列车凭出站信号显示的进行信号进人区间。

自动站间闭塞须与集中联锁设备结合使用，采用轨道检查装置自动检查区间空闲，发车站办理发车进路后即自动构成站间闭塞。

计轴站间自动闭塞操作说明1、计轴站间自动闭塞方式计轴设备正常时，采用此种方式。

在这种方式下，发车站值班员按压列车始终端按钮，办理发车进路，即可构成站间自动闭塞。

此闭塞方式是常态闭塞方式。

2、半自动闭塞方式当计轴设备停用时，采用此种方式办理闭塞。

闭塞的办理方式为标准的单线半自动闭塞办理方式。

此闭塞方式为非常态闭塞方式。

3、计轴设备复原操作两站值班员确认区间空闲，同时(先后时差可在13秒内)按下计轴复零按钮JFLA（鼠标操作为单击），使计轴设备复零。

4、计轴站间自动闭塞与半自动闭塞转换操作●站间自动闭塞转化为半自动闭塞：当因某种原因需停止使用计轴设备时,在双方车站值班员共同确认区间空闲、未办理闭塞、未排列发车进路的前提下，破封按压计轴停止使用按钮JTZA（鼠标操作为单击“JTZA”，输入口令，口令123），计轴站间自动闭塞转换为半自动闭塞。

●半自动闭塞转换为站间自动闭塞：当有“恢复自动闭塞”的语音提示时，表示目前为半自闭状态，但应及时转换为站间自动闭塞状态。

此时，人工确认区间空闲、未办理闭塞、未排列发车进路后，由两站值班员同时破封按压计轴复零按钮JFLA（鼠标操作为单击“JFLA”，输入口令，口令123），使计轴设备复零。

计轴设备复零后，两站值班员同时再次单击计轴停止使用按钮JTZA（相当于拔出按钮），按下计轴使用按钮JSYA （鼠标操作为单击“JSYA”），半自动闭塞转换为计轴站间自动闭塞。

5、屏幕设置说明发车表示灯——绿色，向外方向箭头，表示本站处于发车方向。

接车表示灯——黄色，向内方向箭头，表示本站处于接车方向。

“复原”按钮——复原按钮，自复式。

“事故”按钮——事故按钮，自复式，带口令。

“复原”按钮——复原按钮，自复式。

“JFLA”按钮——计轴复零按钮，自复式，带口令。

“JSYA”按钮——计轴使用按钮，自复式，带口令。

“JTZA”按钮——计轴停止使用按钮，非自复式，带口令。

“QZD”灯——灭灯表示在半自动站间闭塞状态下；白灯表示在站间自动闭塞状态下区间空闲；红灯表示在站间自动闭塞状态下区间有车占用。

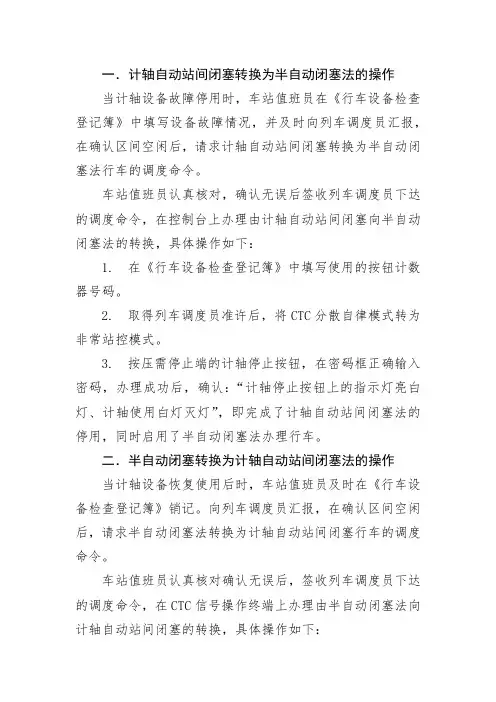

一．计轴自动站间闭塞转换为半自动闭塞法的操作
当计轴设备故障停用时，车站值班员在《行车设备检查登记簿》中填写设备故障情况，并及时向列车调度员汇报，在确认区间空闲后，请求计轴自动站间闭塞转换为半自动闭塞法行车的调度命令。

车站值班员认真核对，确认无误后签收列车调度员下达的调度命令，在控制台上办理由计轴自动站间闭塞向半自动闭塞法的转换，具体操作如下：
1.在《行车设备检查登记簿》中填写使用的按钮计数器号码。

2.取得列车调度员准许后，将CTC分散自律模式转为非常站控模式。

3.按压需停止端的计轴停止按钮，在密码框正确输入密码，办理成功后，确认：“计轴停止按钮上的指示灯亮白灯、计轴使用白灯灭灯”，即完成了计轴自动站间闭塞法的停用，同时启用了半自动闭塞法办理行车。

二．半自动闭塞转换为计轴自动站间闭塞法的操作
当计轴设备恢复使用后时，车站值班员及时在《行车设备检查登记簿》销记。

向列车调度员汇报，在确认区间空闲后，请求半自动闭塞法转换为计轴自动站间闭塞行车的调度命令。

车站值班员认真核对确认无误后，签收列车调度员下达的调度命令，在CTC信号操作终端上办理由半自动闭塞法向计轴自动站间闭塞的转换，具体操作如下：
1.按压停止端的计轴使用按钮，在密码框正确输入密码，办理成功后，确认：“计轴使用按钮上的指示灯亮白灯，计轴停止按钮上的指示灯灭灯”，即完成了计轴自动站间闭塞法的启用。

2.向列车调度员请求转为CTC分散自律控制模式。

4.在《行车设备检查登记簿》中填写使用的按钮计数器号码。

区间信号自动控制是区间信号闭塞、自动控制、远程控制的总称区间：指车站之间或线路所中间的线路闭塞：用新号、或凭证保证列车按照空间间隔制运行的技术方法，称为行车闭塞法，简称闭塞。

闭塞类型：1、半自动闭塞：如：64d 64y 64f2、自动站间闭塞3、自动闭塞三种闭塞制式的不同特点1、半自动闭塞：（1）以出站信号机开放的绿灯作为占用区间的凭证（2）由继电器（17个）构成闭塞电路（3）两站之间的区间不设轨道电路（4）构成简单节约投资，因此使用广泛（5）缺点—区间无轨道电路，丢车时不安全！2、自动站间闭塞：（1）以出站信号机开放的绿灯作为占用区间的凭证（2）区间设有三段轨道电路—甲站JG 乙站JG 中间设一段25HG 相轨道电路（3）发车时，只有三段轨道电路，均空闭标准发车（4）到达时，只有三段轨道电路，均空闭才能制动取消闭塞（5）区间也可不设轨道电路采用机轴方式-既机轴自动站间闭塞3、自动闭塞：（1）不需要办理闭塞手续，只须确认，空闭即可办理区间发车进路（2）区间不再是一个比赛对象，而分为若干个闭塞分区，每个闭塞分区的入口处均设有通过信号机对该闭塞分区进行防护（3）每个闭塞分区均设有轨道电路（有绝缘、无绝缘）通过轨道作用实现自动闭塞，不需认为参与（4）好处，增强区通过能力，下率高，缺点：投资大第一章：半自动闭塞与自动站间闭塞第一节：概念半自动闭塞的基本概念：1）由人工办理闭塞手续2）由人工办理进站→开放出站信号机3）由列车关闭出站信号机，并使闭塞机转入闭塞状态半自动闭塞作用：1）甲→乙发车，区间空闲→站同意→才能开放出站信号机2）行车由甲站出发→闭塞机转入比赛状态3）列车到达乙站：车站值班员确认列车完整到达办理到达复员后，区间才能解除闭塞。

半自动闭塞特点：P4（1）（3）（4）2)采用三个不同极性脉冲构成允许发车信号甲站乙站田正极性脉冲自动回执信号曰同意接车信号KTJ↑田开通继电器半自动闭塞的技术要求：一、保证行车安全方面：①区间空闭②发车站发出请求发车信号1）出站信号机开放条件③收到自动回执信号④收到街车站同意接车信号KTJ↑→接通11线→构成电气集中开放信号条件2）当列车出发进入发车站轨道电路后，两站闭塞机构处于闭塞状态（BSJ↓）3）当列车到达街车站，进入并出清轨道电路区段，机车进路解锁并办理到达复员后，才能使双方的闭塞机复原（BSJ↑）4）闭塞机处于比赛时（BSJ↓）在接车站未办理到达复原或事故复原前，当发生错误，办理及故障时均不能使用闭塞机复原，更不能使发车站闭塞机开通。

第一章闭塞和闭塞系统认知2. 什么是半自动闭塞？什么是自动站间闭塞？什么是自动闭塞？它们有什么不同？半自动闭塞：是用人工来办理闭塞及开放出站信号机，而由出发列车自动关闭出站信号机并实现区间闭塞的一种闭塞方式自动站间闭塞：在自动闭塞区段，配套计轴设备或长轨道电路，可自动地确认列车的完整到达，使区间闭塞设备自动复原，构成自动站间闭塞自动闭塞：是根据列车运行及有关闭塞分区状态，自动变换通过信号机显示而司机凭信号行车的闭塞方法不同：由定义可看出，半自动闭塞需要人工办理闭塞；自动站间闭塞可使区间闭塞设备自动复员但闭塞以整个区间为单位；自动闭塞则不需要人工干预，自动变换信号显示，并将区间划分为若干闭塞区间3. 简述半自动闭塞系统的技术特征，设备组成，基本原理和技术经济效益技术特征：①以出站信号机或线路所通过的信号机绿灯显示为列车占用区间的凭证②办理闭塞和到达复原时人工完成的，而实现闭塞有列车自动完成，整个过程半自动设备组成：半自动闭塞及，半自动闭塞用的轨道电路，操纵和表示设备及闭塞电源，闭塞外线（在控制电路中还包括车站的出站信号机的控制条件）基本原理：发车站要向区间发车，必须检查区间空闲，经两车站值班员同意，办理闭塞手续后区间内才能开通，发车站的出站信号机或线路所的通过喜好及才能开放；列车进入区间够，发车站的出站信号机或线路所的通过信号机自动关闭，而且在列车未到达接车站以前，向该区间发车用的所有信号机都不得开放；列车到达接车站，由车站值班员确认列车整列到达，办理到达复原后，使两站闭塞机复原技术经济效益：实践证明，几点半自动闭塞的经济效益很显著，具有设备简单，使用方便，维修容易，投资少，安装快等优点；从车安全程度提高，司机，车站值班员劳动条件改善，列车运行速度提高；但是，采用此技术，不能充分发挥铁路线路（尤其是双线）的通过能8．三显示自动闭塞和四县市自动闭塞有何异同？三显示自动闭塞的通过信号机有3种显示，能预告前方两个闭塞分区的状态，当通过信号机所防护的闭塞分区被列车站用时显示红灯；仅它所防护的闭塞分区空闲时显示黄灯；其运行前方有两个及以上的闭塞分区空闲时显示绿灯。

1、64D半自动闭塞（以X方向、S方向互为接发车站为例）
第一步：系统初始化起来，接发车站均按下计轴停止按钮，接发车站计轴停止按钮均亮红灯（区间占用时亮稳定红灯，区间空闲时亮红闪灯）。

此时，闭塞模式为64D半自动闭塞模式。

第二步：接车站或发车站按下“功能按钮”+ “事故”按钮，接车站、发车站的发车表示灯均灭灯。

至此，闭塞机恢复到了空闲状态。

第三步：发车站按下“功能按钮”+“闭塞”按钮，发车站发车表示灯亮黄灯、接车站接车表示灯亮黄灯。

第四步：接车站按下“功能按钮”+“闭塞”按钮，接车站接车表示灯由黄灯改点绿灯、发车站发车表示灯由黄灯改点绿灯。

至此，闭塞手续办理完成，发车站办理发车进路可开放信号。

2、计轴自动站间闭塞（以X方向、S方向互为接发车站为例）
第一步：闭塞机恢复到空闲状态（接发车站的表示灯均灭灯）
第二步：在SimView勾选QGJ使得接发车站的计轴停止按钮均亮红闪灯。

计轴停止按钮已经亮红闪灯时跳过此操作。

第二步：接发车站均按下计轴使用按钮，接发车站计轴使用按钮均亮白灯。

此时，闭塞模式为计轴自动站间闭塞模式。

3、计轴复零
对于S咽喉的计轴复零，办理计轴复零需按压“S咽喉总复零”+ “复零”按钮
对于X咽喉的计轴复零，办理计轴复零需按压“X咽喉总复零”+“复零”按钮。
