第三节 半自动闭塞一、半自动闭塞设备的使用半自动闭塞是将出站信号机与闭塞机及列车进路之间加以联锁，列车以出站或线路所通过信号机显示的进行信号作为列车占用区间的凭证。
当出发的列车压上出站方面的轨道电路区段时，出站或通过信号机就会自动关闭，闭塞机同时被锁闭；列车全部到达接车站，压上进站方面的轨道电路，并办理复原手续后，闭塞机才能解锁，从而保证了一个区间在同一时间内只有一列列车运行。
（一）出站信号机的开放单线半自动闭塞区段必须得到接车站同意闭塞信号后，发车站的出站信号机才具备开放的条件；双线半自动闭塞区段，当列车全部到达邻站，邻站值班员办理到达复原后，发车站才具备开放出站信号机的条件。
（二）轨道电路的设置在电锁器联锁的车站只在进站信号机内方设一段不少于25 m长的轨道电路（如图2—5所示）。
当列车出发，头部越过出站信号机而未压上发车轨道电路时，车站仍可取消闭塞，办理其他列车闭塞，因而是很危险的。
为此，半自动闭塞的取消，必须慎重，严格手续。
图2—5 半自动闭塞区段电锁器联锁的车站轨道电路不葸图 在电气集中联锁的车站仅用进站信号机内方（或出站方面）的无岔区段，作为半自动闭塞的轨道电路。
列车压上轨道电路，车站闭塞机上的有关接、发车表示灯起变化，以此监督列车的出发或到达。
半自动闭塞区间不设轨道电路，接车表示灯与发车表示灯仅表示列车的到达与出发，区间的空闲情况设备上不能完全反映，还需由接车人员确认列车整列到达来判断区间的空闲。
二、列车占用区问的行车凭证（一）正常情况下的行车凭证正常情况下的行车凭证为出站信号机或线路所通过信号机显示的进行信号。
（二）特殊情况下的行车凭证及发给行车凭证的根据（见表2—4）1.设有钥匙路签设备的车站，发出挂有由区间返回后部补机的列车时，除开放出站信号机外，还应发给补机司机由区间返回用的钥匙路签（如图2—6所示）。
钥匙路签与闭塞设备构成联锁关系控制出站信号机的再次开放。
当需由区间返回的后部补机未返回，钥匙路签尚未插入控制台上的路签孔内时，就不能再次办理闭塞开放出站信号机发车；只有在后部补机返回发车站，将钥匙路签插入控制台钥匙路签时，才具备继续办理闭塞的条件。
列车运行控制复习提纲第一章列车运行控制基础第一节列车运行控制系统概述列车控制系统就是对列车运行全过程或一部分作业实现调度指挥、防护与控制的系统。
其特征：调度指挥系统按照运行图计划发出列车运行指令，列车通过车站和线路设备获取地面行车信息和命令，车载设备控制列车运行。
列车运行自动控制系统ATC 包括三个子系统列车自动监控系统ATS列车超速防护系统ATP列车自动驾驶系统ATO 我国铁路列车运行自动控制系统(CTCS) 的高端技术平台，主要内容包括1) 以调度指挥系统TDCS 和调度集中系统CTC 为核心，构建调度指挥中心平台2) 以车站列控中心、联锁系统和区间信号设备为核心，构建区域控制中心平台3) 以列车速度防护和控制为核心，构建车载列车防护与控制平台4) 以铁路综合数字移动通信GSM-R 为传输平台，构建基于通信的列控系统CBTC 第二节闭塞技术基础闭塞线路可以是两站之间的整个区间线路，称为闭塞区间，也可以是区间中的一段线路，称为闭塞分区。
闭塞技术：为了保证列车运行安全，行车组织中，必须控制列车运行间隔的一种保障列车在区间行车安全的技术空间间隔法：把铁路线路划分为若干个区段(区间或闭塞分区) ，在每个区段内同时只准许一列列车运行，是前行列车和追踪列车之间必须保持一定距离的行车方法。
若某列车取得一个闭塞线路的行车许可凭证时，必须满足以下条件1．该闭塞分区空闲2．该闭塞分区未向其他列车授予行车许可凭证3．该闭塞分区的其他防护条件均满足当列车取得某闭塞分区的线路行车凭证，该闭塞线路表现特征为：防护该闭塞分区的信号机处于开放状态。
闭塞的防护逻辑特征为允许该闭塞分区禁止向其他列车授予行车许可凭证站间闭塞:就是以一个站间作为列车追踪运行空间间隔，两站之间的区间设置一个闭塞单位，称为闭塞区间，闭塞区间内只能运行一列列车，其列车的空间间隔为一个站间。

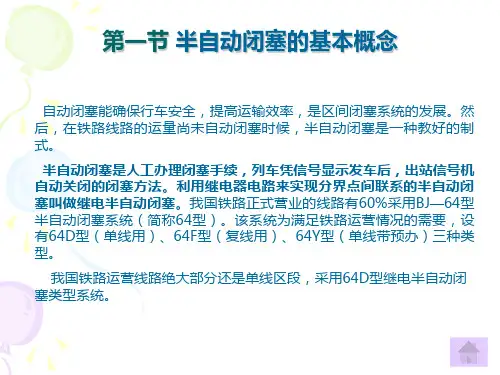

1．半自动站间闭塞半自动站间闭塞是人工办理闭塞手续，列车凭信号显示发车后，出站信号机自动关闭的闭塞方法。

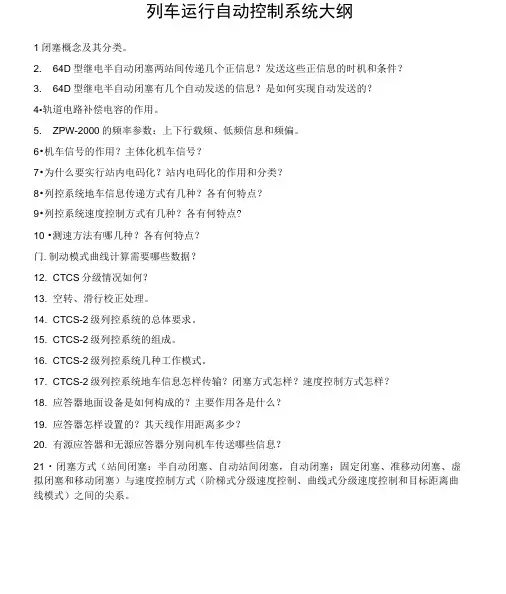

2. 64D型继电半自动闭塞两站间传递几个正信息？发送这些正信息的时机和条件？3. 64D型继电半自动闭塞有几个自动发送的信息？是如何实现自动发送的？4•轨道电路补偿电容的作用。
5. ZPW-2000的频率参数：上下行载频、低频信息和频偏。
6•机车信号的作用？主体化机车信号？7•为什么要实行站内电码化？站内电码化的作用和分类？8•列控系统地车信息传递方式有几种？各有何特点？9•列控系统速度控制方式有几种？各有何特点?10 •测速方法有哪几种？各有何特点？门.制动模式曲线计算需要哪些数据？12. CTCS分级情况如何？13. 空转、滑行校正处理。
14. CTCS-2级列控系统的总体要求。
15. CTCS-2级列控系统的组成。
16. CTCS-2级列控系统几种工作模式。
17. CTCS-2级列控系统地车信息怎样传输？闭塞方式怎样？速度控制方式怎样？18. 应答器地面设备是如何构成的？主要作用各是什么？19. 应答器怎样设置的？其天线作用距离多少？20. 有源应答器和无源应答器分别向机车传送哪些信息？21・闭塞方式（站间闭塞：半自动闭塞、自动站间闭塞，自动闭塞：固定闭塞、准移动闭塞、虚拟闭塞和移动闭塞）与速度控制方式（阶梯式分级速度控制、曲线式分级速度控制和目标距离曲线模式）之间的尖系。
闭塞：用信号或凭证，保证列车按照前行列车和追踪列车之间必须保持一定距离运行的技术方法。
固定闭塞：固定闭塞的追踪目标点为前行列车所占用闭塞分区的始端，后行列车从最高速开始制动计算点为要求开始减速的闭塞分区的始端，这两个点是固定的，空间间隔的长度也是固定的，所以称为固定闭塞。
准移动闭塞：准移动闭塞的追踪目标点是前行列车所占用闭塞分区的始端，当然会留有一定的安全距离，而后行列车从最高速开始制动的计算点是根据目标距离、目标速度及列车本身的性能计算的。
目标点相对固定，在同一闭塞分区内不依前行列车的走行而变化，而制动的起始点是随线路参数和列车本身性能不同而变化的。
设备七闭塞设备半自动闭塞一、课程导入列车在区间的运行平安如何保证？二、学习目标1半自动闭塞概述2设备构成3正常办理程序4设备异常时的处理三、学习进程设计1半自动闭塞概述采用半自动闭塞法行车时，发车站确认区间空闲，与相邻车站办理好闭塞手续后，出站信号机才能开放，出站信号机显示的允许信号作为行车凭证。
列车进入区间，在列车未到达接车站前，两端车站向该区间的出站信号机均不能再次开放，此时称区间处于闭塞状态。
半自动闭塞区间一般不设轨道电路，不能监督区间是否由遗留车辆，必须由车站值班员确认列车整列到达．利用专设的复原按钮办理到达复原后，区间才能解除闭塞。
2半自动闭塞设备构成〔1〕办理闭塞的按钮和表示灯闭塞按钮BSA：办理闭塞事故按钮 SGA：非正常复原闭塞设备复原按钮FUA：复原闭塞设备、取消闭塞发车表示灯FBD：H、U、L三种显示接车表示灯JBD：H、U、L三种显示表示办理过程和结果控制台示意图〔区段站〕〔2〕半自动闭塞机有关继电器电路完成技术要求〔3〕室外设备半自动闭塞轨道电路〔进站信号机内方第一轨道电路〕受闭塞机控制的出站信号机室内、外设备间联系3半自动闭塞正常办理程序4半自动闭塞异常处理----事故复原事故复原是在闭塞机不能正常复原时采取的一种特殊方法，使用事故按钮复原闭塞设备，电路不检查任何条件，完全依靠人为保证。
〔1〕使用时机：〔2〕办理方法〔3〕故障复原手续〔4〕事故案例北京局房子村站违章使用故障按钮事故概况4半自动闭塞异常处理-------停基改电第311条遇以下情况，应停止使用根本闭塞法，改用闭塞法行车：1根本闭塞设备发生故障导致根本闭塞法不能使用、自动闭塞区间内两架及以上通过信号机故障或灯光熄灭时；2无双向闭塞设备的双线区间反方向发车或改按单线行车时；3．发出由区间返回的列车，或发出挂有由区间返回后部补机的列车时；4 自动站间闭塞、半自动闭塞区间，由未设出站信号机的线路上发车，或超长列车头部越过出站信号机并压上出站方面轨道电路发车时；5在夜间或遇降雾、暴风雨雪，为消除线路故障或执行特殊任务，开行轻型车辆时。
