高压负荷开关概要

高压负荷开关的故障分析与故障排除摘要：本文将介绍高压负荷开关的故障分析与故障排除方法。

首先，对高压负荷开关的基本原理进行了简要说明。

接着，列举了常见的故障类型，并对其原因进行了详细分析。

最后，针对不同故障类型提出了相应的排除方法和注意事项。

一、高压负荷开关的基本原理高压负荷开关是电力系统中常见的一种设备，用于控制和保护电气设备和线路。

其基本原理是通过切断或合上电路，实现电气设备的接通和断开。

高压负荷开关通常由控制单元、断路器和隔离开关组成。

二、常见故障类型及原因分析1. 跳闸故障跳闸故障是高压负荷开关常见的故障类型，通常是由以下原因引起的：（1）电流过载：长时间运行在额定电流以上的情况下，负荷开关可能无法承受过高的电流，导致跳闸故障。

（2）短路：当电流在负荷开关内部短路时，将导致过高的电流流过开关，触发跳闸保护。

（3）过压：过高的电压可能导致负荷开关的绝缘故障，触发跳闸保护。

2. 无法合闸故障无法合闸故障指的是当负荷开关处于断开状态时，无法正常合上并接通电路。

造成此类故障的原因有：（1）机械故障：可能由于负荷开关内部机械部件的损坏或异物阻塞，导致无法正常操作。

（2）电气故障：电气部件的故障，如触点接触不良或烧坏，会影响负荷开关的正常操作。

3. 触点发热故障触点发热故障指的是负荷开关在运行过程中，触点产生过高的温度。

主要原因包括：（1）负荷过大：当负荷开关长时间承受过大的负荷时，触点表面可能会发热，导致故障。

（2）接触不良：触点接触不良会产生阻抗，从而引起局部发热。

三、故障排除方法和注意事项1. 跳闸故障的排除方法（1）检查电流负荷是否过大，并及时清理负荷开关周围的阻塞物。

（2）检查负荷开关是否与其他电气设备连接良好，排除线路短路和接触不良的可能性。

（3）检查负荷开关电气部件的绝缘状况是否正常，并及时更换受损的零部件。

2. 无法合闸故障的排除方法（1）检查负荷开关机械部件的运动是否受阻，并进行清洁或更换。

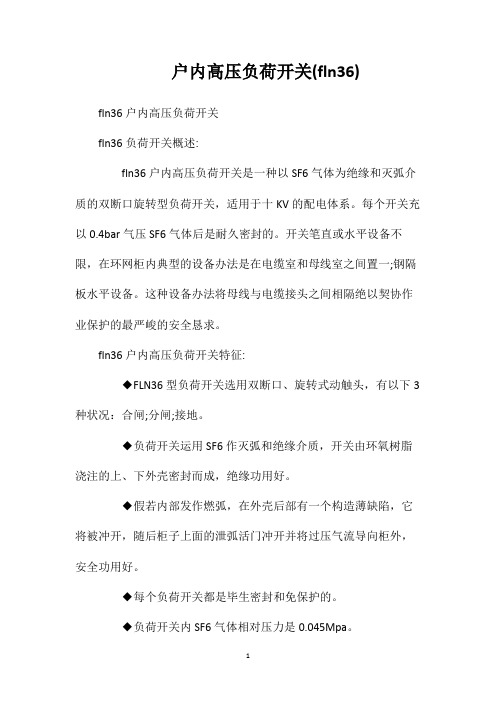

户内高压负荷开关(fln36) fln36户内高压负荷开关fln36负荷开关概述:fln36户内高压负荷开关是一种以SF6气体为绝缘和灭弧介质的双断口旋转型负荷开关，适用于十KV的配电体系。

每个开关充以0.4bar气压SF6气体后是耐久密封的。

开关笔直或水平设备不限，在环网柜内典型的设备办法是在电缆室和母线室之间置一;钢隔板水平设备。

这种设备办法将母线与电缆接头之间相隔绝以契协作业保护的最严峻的安全恳求。

fln36户内高压负荷开关特征:◆FLN36型负荷开关选用双断口、旋转式动触头，有以下3种状况：合闸;分闸;接地。

◆负荷开关运用SF6作灭弧和绝缘介质，开关由环氧树脂浇注的上、下外壳密封而成，绝缘功用好。

◆假若内部发作燃弧，在外壳后部有一个构造薄缺陷，它将被冲开，随后柜子上面的泄弧活门冲开并将过压气流导向柜外，安全功用好。

◆每个负荷开关都是毕生密封和免保护的。

◆负荷开关内SF6气体相对压力是0.045Mpa。

◆负荷开关的机械寿数是5000次合一;一;分2000次分一;一;接地。

◆FLN36型负荷开关和操动安排安顿在可拆开的上部单元内，能够很便当将负荷开关柜改成负荷开关+熔断器组合电器柜，或将负荷开关+熔断器组合电器柜改成负荷开关柜。

fln36负荷开关操作安排:◆FLN36配K型操动安排，简称进线开关。

具有三方位互锁功用;可手动或电动使主开关分断或关合;可手动使接地开关分断或关合;具有主开关和接地开关的机械方位指示。

◆FLN36配A型操动安排，简称出线开关。

具有三方位互锁功用;可手动或电动使主开关分断或关合;能够经过按钮或脱扣设备操作使主开关跳闸;可手动使接地开关分断或关合;具有主开关和接地开关的机械方位指示以及熔断器熔断时的机械指示。

fn7高压负荷开关fn7高压负荷开关fn7高压负荷开关介绍:fn7系列户内沟通高压负荷开关式是一种新式产气式户内高压负荷开关，适用于沟通50HZ，额外电压12KV的三相沟通电力系统中，作为开断负荷电流及关合短路电流之用。

带有脱扣设备配高分断才调熔断器的负荷开关--熔断器组合电器有断相跳闸功用，可堵截短路电流，作维护设备用。

fn7高压负荷开关功用:1、合闸操作：手动合闸时，由操作组织，经过传动组织使合闸绷簧储能，当储能接连时，绷簧开释能量，完毕触刀高速闭合。

2、分闸操作与熄弧原理：手动分闸时，由分闸绷簧开释能量，使主触刀先断开，然后孤触刀顷刻间再分断电路。

在孤触刀断开的顷刻间，发作电弧，灭弧室壁起到冷却电弧的效果，并在电弧效果下发作气体使电弧停息。

3、装有带碰击器之限流熔断器的fn7高压负荷开关，具有主动脱扣设备，与熔断器非全相熔断时，fn7高压负荷开关主动分闸，须经再扣后方可从头合闸。

4、装有接地开关的负荷开关，经过联锁组织完毕互锁，以避免误分误合。

5、中选用熔断器与全体式负荷开关协作不其时，可选用分体式fn7高压负荷开关。

6、具有主动脱扣设备的fn7高压负荷开关，可加装电动分闸设备以完毕电动分闸。

fn7高压负荷开关设备与调试:1、商品在出厂前现已调度器度及查验合格、设备前勿再私行调整及操作开关。

2、负荷开关应设备在笔直的墙上或金属架上，配用4-6个M12螺栓，在设备孔设备孔方位固定。

3、联接开关母线，铜排，设备前应调平，以螺栓紧固，避不用力过猛而使开关损坏或变形，影响导电及触摸。

4、该开关配用CS6型或园盘手动操作组织，当手柄向上时为合闸方位，当手柄向下时为分闸方位。

5、负荷开关操作组织及母线设备好往后，应进行不少于5次的分合闸操作，其运动部位应活络，导电触摸应超卓，动态触刀无因母线设备而发作错位景象。

FN5-10型负荷开关FN5-10型负荷开关概述FN5-10型负荷开关FN5-12型户内交流⾼压负荷开关（以下简称负荷开关）适⽤于交流50Hz、12kV的⽹络中，作为开断负荷电流及关合短路电流之⽤。

带有熔断器的负荷开关可切断短路电流，作保护开关之⽤。

FN5-10型负荷开关本负荷开关可配⽤CS6-1型⼿动操作机构、本产品专⽤CS□⼿动操作机构或CJ□电动操作机构。

FN5-12R(L)型户内交流⾼压负荷开关—熔断器组合电器经全⾯型式试验和长期的试运⾏考核，性能达到IEC420《交流⾼压负荷开关—熔断器组合电器》（1990版）和GB3804《3-63KV交流⾼压负荷开关》标准要求，与国外同类产品⽐较，技术参数已达到同类产品⽔平，具有体积⼩，重量轻，可⽤于环⽹柜和箱式变电站，⼴泛应⽤于10KV线路电能的分配，可实现开关、隔离和接地三⼯位，并有效地避免了设备的缺相运⾏。

主要技术参数外形及安装尺⼨外形图Appearance diagram1、框架2、⽀柱绝缘⼦3、⽀座接线座4、⼑⽚5、灭弧管6、扭簧及扭簧销轴7、导向⽚8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构1、Framework2、Post insulator3、Bearing wiringboard4、Blade5、Arc extinguisher6、Torsional springand its pin bearing8、Wring board9、Draw bar10、Load switchmoving bearing11、Springenergy-storingmechanism12、OperatingmechanismFN5-12 户内交流⾼压负荷开关FN5-12 Indoor AC H.V. Load Switch1、框架2、接地⼑⽚3、接地开关轴4、⽀柱绝缘⼦5、接地转轴6、⽀座接地板7、⼑⽚8、灭弧管9、拉簧接钮簧销轴10、导向⽚11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构1.Framework2.Earth blademoving bearing4.Post insulator5.Earth movingbearing6.Bearing wiringboard7.Blade8.Arc extinguisher9.Draw spring andto rsional spring’s pinbearing10.Guide bar11.wiring board12.Draw bar13.Load switchmoving bearing14.Load switchspringenergy-storingmechanism15.Earth switchspringenergy-storingmechanism16.Load switchoperatingmechanism17.Earth switchoperatingmechanismFN5-12D户内交流⾼压负荷开关FN5-12D Indoor AC H.V. Load Switch1、FN5-12负荷开关2、⽀座熔断器接线板4、熔断器接线板5、熔断器⽀架注：配RN3熔管电流75A及75A以上的安装尺⼨为括号内尺⼨。

高压负荷开关实验报告1. 引言高压负荷开关是电力系统中一种重要的保护设备，用于在线路过载或故障时切断电流，保障系统的安全运行。

本次实验旨在通过实际操作，了解高压负荷开关的工作原理和性能特点。

2. 实验原理高压负荷开关是一种机械式开关，主要由主控制机构、连接器、触头和弹簧等组成。

在正常工作状态下，弹簧将触头使保持闭合状态，电流可以顺利通过。

当线路发生过载或故障时，系统会产生大电流，通过电流感应器检测到这一过载信号后，控制机构会触发弹簧机构，使主触头迅速分离，切断电流，达到保护系统的目的。

3. 实验步骤3.1 实验准备- 高压负荷开关- 电源- 电流感应器- 示波器- 电压表- 电流表3.2 实验过程1. 将实验所需设备连接好，确保电路接线正确。

2. 打开电源，调整电压和电流的合适大小。

3. 在无负荷情况下，观察示波器图像，并记录数据。

4. 调整实验电路，使其出现过载或故障情况，同时观察示波器图像和记录重要数据。

5. 对比无负荷和有负荷情况下的数据，并分析实验结果。

备注：在进行实验时，应注意安全操作，确保自身和实验设备的安全。

4. 实验结果与分析经过实验测试，我们得到了高压负荷开关在不同工作状态下的数据。

在无负荷情况下，示波器图像呈现平稳的正弦波形，电流值和电压值均在正常范围内。

在有负荷情况下，示波器图像发生明显的变化，出现电流剧烈波动的情况，并且在最大负荷时出现电流突变的现象。

此时，高压负荷开关的保护机构迅速触发，主触头迅速切断电流，保护了系统的安全运行。

通过对比无负荷和有负荷情况下的数据，我们可以验证高压负荷开关的工作原理和性能特点。

在有负荷情况下，开关能够快速切断电流，保护系统免受过载或故障的影响。

5. 实验总结高压负荷开关是电力系统中重要的保护设备，能够在电路过载或故障时切断电流，保障系统的安全运行。

本次实验通过观察示波器图像和记录关键数据，验证了高压负荷开关的工作原理和性能特点。

实验过程中，我们注意到高压负荷开关在有负荷情况下能够快速触发并切断电流，从而保护了系统的安全。

高压负荷开关工作原理
高压负荷开关是一种用于控制高电压电路的开关设备。

其工作原理如下：
1. 导电材料：高压负荷开关使用导电材料作为接触点，通常是铜或铜合金。

这些材料具有良好的导电性能和耐高温特性。

2. 绝缘材料：除了导电接触点外，高压负荷开关还需要使用绝缘材料来隔离电路。

这些绝缘材料通常是陶瓷、玻璃纤维等高绝缘性能的材料。

3. 机械结构：高压负荷开关由机械结构来实现开关的动作。

通常包括操作杆、弹簧、驱动装置等部件。

当操作杆被推动或拉动时，机械结构将连接或断开导电接触点，从而控制电路的通断。

4. 气体介质：一些高压负荷开关使用气体介质，如硫化气体（SF6），来实现电弧的灭火和隔离电路。

当开关断开时，气体将填充在断路器中，形成绝缘和灭火的效果。

总的来说，高压负荷开关通过机械结构和导电接触点的连接或断开，控制电路的通断。

同时，使用绝缘材料和气体介质来确保电路的安全和可靠性。

这些工作原理的应用使得高压负荷开关在电力系统中起到重要的作用，用于控制和保护高压电路的运行。

高压负荷开关的工作原理一、简介高压负荷开关是一种关键电力设备，主要用于高压输电线路上的开关和控制电流的流动。

它可以对电路进行切断、接通、分接、隔离和保护等操作，在电力系统中起到至关重要的作用。

本文将对高压负荷开关的工作原理进行详细介绍。

二、高压负荷开关的组成高压负荷开关由机构、控制电路、控制装置和电器部件等组成。

1. 机构机构是高压负荷开关的主要部分，它包括动触头、静触头、绝缘构件和机构操作机构等。

动触头固定在机构操作机构上，可以在机构操作机构的控制下进行上下运动，从而完成对高压输电线路的开关操作。

静触头则是作为定点和定位的一种组件，在高压负荷开关中起到固定作用。

2. 控制电路控制电路包括控制电缆、接线柜、中央处理器和逻辑控制单元等。

其中，逻辑控制单元是控制电路的核心部分，主要根据高压负荷开关的实际状态和控制指令来控制开关的操作。

3. 控制装置控制装置包括控制按钮、电流互感器和信号指示灯等。

当控制指令到达逻辑控制单元后，信号指示灯会提示控制操作的结果，从而达到更准确的控制。

4. 电器部件电器部件包括支承架、绝缘体和弹簧等。

支承架的作用是固定高压负荷开关的各个部件，绝缘体则是保证电气部件之间隔离并防止漏电，弹簧则是保证机构的灵活性和可靠性。

三、高压负荷开关的工作原理高压负荷开关的工作原理主要分为导电部分和控制部分两个部分。

1. 导电部分当高压负荷开关接通时，通过动触头和静触头之间的实际接触形成一条闭合电路，从而让电流通过，实现导电的效果。

此时，静触头在支承架上起着定点和定位的作用，保证动触头的正常工作。

2. 控制部分高压负荷开关的控制部分主要包括逻辑控制单元和控制装置，当控制指令到达逻辑控制单元后，逻辑控制单元根据接受到的指令对机构的操作进行调整。

在高压负荷开关操作时，逻辑控制单元可以控制机构的闭合、开启、停止和切断等操作，同时可以根据电网的实际状况进行相应的调整，并及时反馈操作结果，以确保高压负荷开关的正常运行。

高压负荷开关大小选择表摘要：一、高压负荷开关概述1.高压负荷开关的定义与作用2.高压负荷开关的分类二、高压负荷开关大小选择表1.选择表的内容与构成2.选择表的使用方法与注意事项三、高压负荷开关选择的具体步骤1.确定负荷电流2.根据负荷电流选择合适的开关类型3.考虑使用环境与设备要求四、高压负荷开关在电力系统中的应用1.高压负荷开关在发电厂的应用2.高压负荷开关在输电线路中的应用3.高压负荷开关在变电站中的应用正文：高压负荷开关是电力系统中一种重要的开关设备，用于控制和切断高压电路中的负荷电流。

正确选择高压负荷开关的尺寸对于保证电力系统的安全运行至关重要。

本文将为您介绍高压负荷开关大小选择表，并教您如何根据选择表来选择合适的高压负荷开关。

一、高压负荷开关概述高压负荷开关是一种用于高压电路中控制和切断负荷电流的设备。

它具有灭弧能力强、切断能力高、使用寿命长等特点。

根据开关的结构和灭弧介质，高压负荷开关可分为油断路器、六氟化硫断路器、真空断路器等。

二、高压负荷开关大小选择表高压负荷开关大小选择表是根据电力系统的实际需求和设备参数制定的，主要包括负荷电流、开关类型、额定电压等参数。

使用选择表时，应根据负荷电流选择合适的开关类型，同时还要考虑使用环境、设备要求等因素。

三、高压负荷开关选择的具体步骤1.确定负荷电流：首先需要测量和计算电路中的负荷电流，负荷电流是选择高压负荷开关的重要依据。

2.根据负荷电流选择合适的开关类型：根据选择表，找到与负荷电流相对应的开关类型。

例如，当负荷电流为1000A 时，可以选择油断路器或六氟化硫断路器。

3.考虑使用环境与设备要求：在选择高压负荷开关时，还需考虑使用环境、设备要求等因素。

例如，对于有爆炸危险的场所，应选择防爆型高压负荷开关。

四、高压负荷开关在电力系统中的应用高压负荷开关广泛应用于电力系统的各个环节，如发电厂、输电线路、变电站等。

在发电厂，高压负荷开关用于控制和切断发电机与电网之间的电流；在输电线路，高压负荷开关用于切断故障电路，保护输电线路的安全运行；在变电站，高压负荷开关则用于控制和保护变压器等设备。

FN5型户内沟通高压负荷开关FN5-12R(L)型沟通高压负荷开关FN5型沟通高压负荷开关概述FN5-12R(L)型户内沟通高压负荷开关一;熔断器组合电器是吸收消化国外抢先技能，联络中国的供电恳求，自行方案研发而成。

该商品经悉数方法实验和长时刻的试作业查核，功用抵达IEC420和GB3804规范恳求，与国外同类商品比照，技能参数现已抵达同类商品水平，具有体积小，分量轻，可用于环网柜和箱式变电站，广泛运用于12KV线路的电能分配，并有用的避免了设备的缺相作业。

该商品的研发成功填补了国内空白，可结束开关，隔绝和接地三工位。

FN5型沟通高压负荷开关用处FN5-12R(L)型户内沟通高压负荷开关一;熔断器组合电气亦称带脱扣设备负荷开关适用于沟通50HZ，额外电压6-12KV的网络中，可开断负荷电流，过载电流及短路电流，本负荷开关可配用CS6-1型手动操动组织，本商品专用CS手动操动组织构成CJ电动操动组织。

FN5型沟通高压负荷开关作业环境1.周围空气温度不高于+40deg;c，不低于-25deg;c。

2.海拔不跨过十00m.3.相对湿度：日均匀值不大于95%，月均匀值不大于90%，4.周围空气盈不受腐蚀性或可燃性气体及水蒸气等显着污染。

5.无常常性的剧烈振荡。

FN5型沟通高压负荷开关构造本负荷开关的外形与通常户内阻离隔关类似，开关的底部为底架，传动组织装于其间，若带接地刀，还配有连锁组织，底架上装有六只绝缘子起支撑作用。

上，下绝缘子别离装有触座，支座，触刀装在支座上，与触座触摸后，构成了电流回路，灭弧器装于触刀片之间。

1.负荷开关开断负荷电流的灭弧进程负荷开关合闸时，主回路与辅佐回路并联，电流大有些流经主回路。

而当负荷开关分闸顷刻间，主回路先断开，电流只经过辅佐电流回路。

因为开关持续运动，致使灭弧管内的绷簧紧缩到某一极限方位时，动弧触头活络与静弧触头别离所发作的电弧，使灭弧棒发作必定量的气体，使电弧活络平息。
