一、ZW32真空断路器产品描述
ZW32-12/D630(1250)-20型户外真空断路器适用于最高电压为12kV，额定频率50Hz三相电力系统中，适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流使用。

本产品采用真空灭弧的原理，利用电动弹簧操作机构或永磁操作机构实现开关的分合闸，可加装我公司配套电源电压互感器(JDZW-10R)来实现电动操作;亦可加装隔离开关，在断电时可见明显断开点;还可加装保护电流互感器、零序电流互感器，来实现过流、速断、零序保护功能。

二、ZW32真空断路器使用环境
1. 环境温度：-25℃～+60℃;
2. 海拔高度：安装地点的海拔高度不超过2000米;
3. 相对湿度：日平均不大于95%，月平均不大于90%;
4.风压不超过700Pa(相当于风速为34m/s);
5. 污秽等级：Ⅲ级。

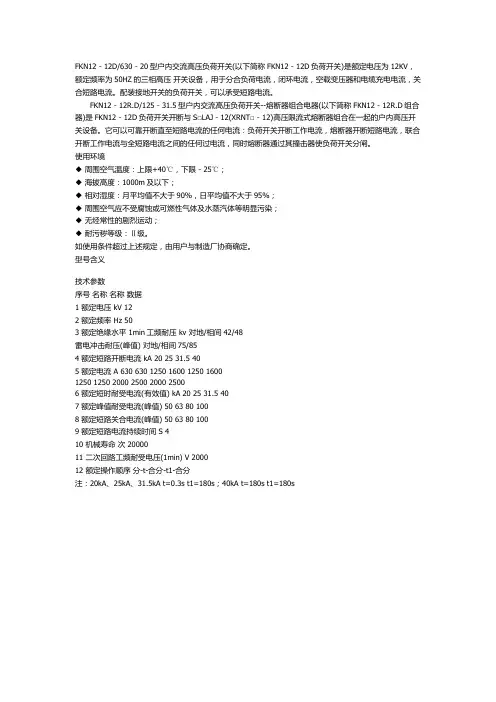

FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

配装接地开关的负荷开关，可以承受短路电流。

FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。

如使用条件超过上述规定，由用户与制造厂协商确定。

型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FN12-12DR/630-25 *85台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
红申集团电气有限公司
图1 FN12-12DR生产车间一角
图2 FN12-12DR包装车间一角。

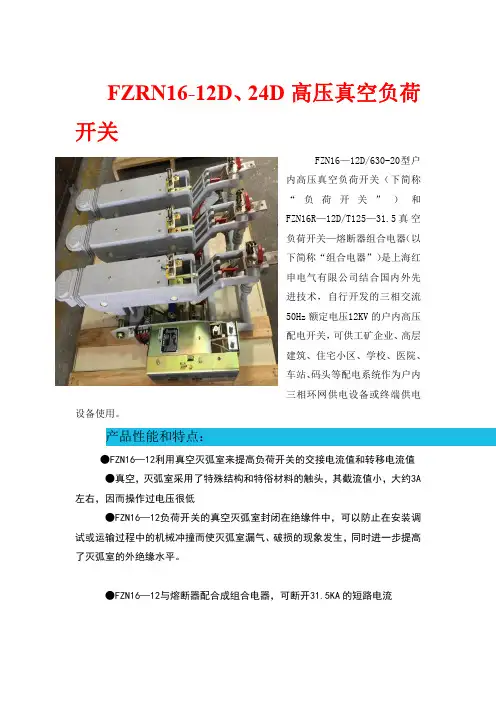

FZRN16-12D、24D高压真空负荷开关FZN16—12D/630-20型户内高压真空负荷开关（下简称“负荷开关”）和FZN16R—12D/T125—31.5真空负荷开关—熔断器组合电器（以下简称“组合电器”）是上海红申电气有限公司结合国内外先进技术，自行开发的三相交流50Hz额定电压12KV的户内高压配电开关，可供工矿企业、高层建筑、住宅小区、学校、医院、车站、码头等配电系统作为户内三相环网供电设备或终端供电设备使用。

产品性能和特点：●FZN16—12利用真空灭弧室来提高负荷开关的交接电流值和转移电流值●真空，灭弧室采用了特殊结构和特俗材料的触头，其截流值小，大约3A 左右，因而操作过电压很低●FZN16—12负荷开关的真空灭弧室封闭在绝缘件中，可以防止在安装调试或运输过程中的机械冲撞而使灭弧室漏气、破损的现象发生，同时进一步提高了灭弧室的外绝缘水平。

●FZN16—12与熔断器配合成组合电器，可断开31.5KA的短路电流●FZN16—12可配WG110B微型机综合保护装置，实现各种保护功能●FZN16—12外形尺寸小，可配470mm宽的进线柜、520mm宽的出线柜●与我公司生产的CKVB—12侧装式断路器配合，可设计出各种理想的供配电方案●FZN16—12的功能模块结构为用户提供看各种功能组合选择和安装选择：隔离开关、接地开关、熔断器座、电动操作机构可以任意选配顺装式：右侧操作、左侧操作倒装式：右侧操作、左侧操作●隔离开关和接地开关是联动的，两者一开一合的时间差，完全满足电气安全操作规程的要求●FZN16—12负荷开关的防误连锁机构在操作面板内，确保接地开关、隔离开关、负荷开关按安全操作规程要求的顺序进行操作●负荷开关的弹簧储能操作机构，确保开关的分合速度满足技术要求且与操作力的大小无关●为满足用户多种控制和保护的需要，FZN16—12负荷开关可配置分励脱扣器、失压脱扣器、过流脱扣器●负荷开关选配电动操作机构时，操作电源可选交流电源或直流电源，用户在订货时请注明图为:红申电气集团FZRN16-24KV。

ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32-12G/1250-20ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。

适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。

zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

•主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5触头开距mm 9±1触头超程2±0.5平均分闸速度m/s 1.2±0.3平均合闸速度0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8ZW8-12/630-20ZW8-12G/630-20ZW8-12/1250-25ZW8-12G/1250-25ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

户外高压六氟化硫断路器LW□-12/630-20安装使用说明书重要注意事项为了让您更安全、更可靠、更高效地使用本装置，请您务必注意以下事项：1）本手册仅适用于LW□-12/630-20 系列一二次融合柱上开关设备；目的是为用户提供正确安全的安装、连接和操作GKLW□-12 系列产品所需的信息。

本手册是在正确使用产品的前提下编制的。

2）执行LW□-12 系列开关设备操作前，工作人员必须阅读并正确理解本手册内容，必须遵守有关防止事故和环境保护的各种法律、法规的文件；必要时应提供一些必要的个人防护装置。

3）操作人员必须遵守下列要求：➢操作人员应具有相关电工知识基础，进行过相关的培训，并具有相关经验，因此能防止进行开关操作时由电引起的危险。

➢操作人员必须持有有关公司主管部门签署的进行开关操作授权的书面证书。

➢操作时应指定操作负责人。

➢操作负责人对操作进行监督并对所有的操作负责。

➢必须指定设备管理人员，设备管理人员直接对设备的操作负责。

➢开始操作之前和进行操作时，操作负责人员必须保证遵守了所有的要求、法律法规和指导文件。

➢操作开始前，设备管理人员必须知道特别的操作。

➢对设备进行操作的人及设备附近的所有有关人员，必须熟知与本设备操作有关的安全要求、安全规则和说明。

➢工作人员必须穿合适的配套服装。

必须遵守与操作有关的当地的规定和规章。

4）火灾发生时：➢没有完全断开电源之前不要试图去扑灭本产品设备上的火。

➢不要用水去扑灭本产品设备上的火。

➢防止水流入本产品设备。

➢本产品设备周围的火扑灭时，请保持本产品设备清洁。

➢即使用不导电的灭火材料，电流也可能通过灭火设备对人体造成伤害5）应急情况的安全在应急情况下，电力供应必须按国家或当地的规定切断。

6）任何违反本使用手册的要求所进行的操作，设备生产商不承担任何相关的责任。

一、产品简述：LW□-12 户外柱上 SF6 断路器是我公司响应国网一二次融合成套柱上开关入网新要求而开发的新一代产品，开关配置新一代零序电压传感，零序电流互感器和高精度 3 相电流互感器， SF6 旋弧灭弧室，DC24V 弹操机构，26 芯不锈钢航插，断口距离 38mm 以上，接线端子孔距 12.5×40mm,完全符合国网一二次融合柱上开关技术要求，便于国网统一采购，批量化生产。

开关装置和控制装置图形符号
具有中间断开位置的双向隔离开关
负荷开关
(负荷隔离
开关)
具有自动释
放的负荷开
关
自动空气开
关
手车式抽屉
式断路器
概述:
FN12-12和FN12-12R组合电器是额定电压12KV、额定频率50Hz的三相高压开关设备用于分合负荷电流、闭环电流空载变压器和电缆充电电流、关合短路电流、配装接地开关的负荷开关，可以承受短路电流，主要用于三相环网或终站供电的市区配电站和工业用电设备中。

作负责控制和短路保护之用。

■体积小、造价低
■ 安装简便、性能可靠
■ 可选配过流脱扣、分励、电动、
倒装、正面操作及挂墙式操作。

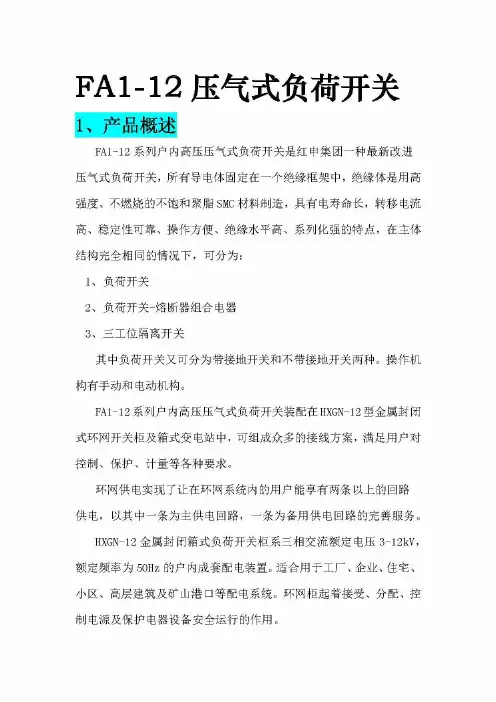

一、概述
FKN12-12D压气式负荷开关、FKRN12A-12D系列压气式负荷开关-熔断器组合电器，适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。

并适用于环网、双辐射供电单元的控制和保护。

FKN12-12D系列压气式负荷开关可以分合负载电流和过载电流。

FKRN12-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

二、使用环境条件
1、周围空气温度上限：+40度，下限：-25度；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、无火灾、爆炸危险，化学腐蚀及据烈振动的场所；
6、污秽等级：Ⅱ级；
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
