调压撬课件--

调压撬课件--
轴流式具有更大的通过能曲流试轴流式tartarini公司产品轴流式负载型指挥器式调压器由阀体和指挥器组成轴流式负载控制型fl调压器ps79指挥器sa2prx120指挥器fl阀体精简的结构设计fl调压器主阀结构行程指示器阀体高强度皮膜主阀弹簧阀芯套筒阀座阀座密封垫sr消音器指挥器输出的压力p3下游压力p2fl调压器主阀结构阀座结构图fl调压器主阀结构fl调压器工作原理过滤器一级调压fl调压器工作原理fl调压器的主要特点适用压力范围大应用领域广泛bm5切断阀bm5切断阀为tartarini公司生产指挥器阀体bm5切断阀的结构套筒弹簧偏心轴阀垫固定座阀体内部示意图杠杆1杠杆2托架偏心轴调节器2调节器1弹簧2弹簧1控制压力os80x指挥器内部示意图bm5切断阀特点轴流式结构流通能力大保护性的密封垫使用寿命长由于阀垫固定座的保护密封垫不会受气流直接冲击和天然气杂质的影响采用套筒阀打开阀门无需外部旁通设施只需逆时针转动偏心轴精度高1可以实现超压和低压保护功能反应迅速t1s可以手动切断调压撬正常工作状态下一个为工作调压器另一个为监控调压器当工作调压器失效时监控调压器感受到了出口压力的异常则由监控转为工作使出口压力维持在一个略高于正常工作下的状态由此实现下游压力的超压保护
套筒
弹簧
调节器2
调节器1
托架 弹簧2 杆 弹簧1
偏心轴
偏心轴 阀垫固定座 杠杆2 控制压力 杠杆1
阀体内部示意图
OS/80X指挥器内部示意图
BM5切断阀特点
★轴流式结构,流通能力大
★采用套筒阀
打开阀门无需外部旁通设施,只需逆时针转动偏心轴
★保护性的密封垫,使用寿命长
由于阀垫固定座的保护,密封垫不会受气流直接冲击和天然气杂质的影响 .
调压器介绍
调压器介绍 调压器：这里介绍的调压器是专 指用于流体介质输送管道上的减压器 .它具有阀门的特点,可以控制流体的 通断和节流;也具有自动控制元件的 特点.它自身构成一个闭环控制系统. 而且不需要其它的辅助能源,只取自 流体本身的压力差作为操作能源.

撬装式燃气调压站系统培训课件

撬装式燃气调压站系统培训课件



ห้องสมุดไป่ตู้
设计流量 100 Nm3/h 燃气输送能力 100 Nm3/h 工作压力 4.5-9.11MPa 设计压力 10.84 MPa 设计温度 -20℃～+60℃ 进口法兰尺寸与压力等级 DN40 ANSI900 主管路尺寸 DN40
B路：过滤加热调压单元 B路始于前截断阀（球阀，序号为19），止于C路 前截断阀（球阀，序号为23）。该单元由两条配 臵相同的过滤加热调压路组成，设计为一用一备。 每条过滤加热调压路主要由前后截断阀、过滤器、 加热器、调压器及压力温度现场显示及远传仪表 等设备组成。



设计总流量 单路设计流量 燃气输送能力 单路输送流量 工作压力 设计压力 调压器前 调压器后
100 Nm3/h 100 Nm3/h 100 Nm3/h 100 Nm3/h 4.5-9.11MPa 10.84 MPa DN40 DN40
C路：火炬点火用气出口单元 C路始于前截断阀（球阀，序号为23），止于出口法兰。 该单元由一条调压路组成。调压路主要由前后截断阀、独 立切断阀、监控及工作调压器、出口安全阀（整定压力为 0.47Mpa ）等设备组成。
设计总流量 单路设计流量 燃气输送能力 单路输送流量 进口 出口 设计压力 主管路尺寸 50 Nm3/h 50 Nm3/h 50 Nm3/h 50 Nm3/h 1.0 MPa 0.1-0.45MPa(设定值0.25MPa) 调压前1.1MPa，调压后0.5MPa DN40
D路：燃气发电机及生活用气出口单元 D路起始于D路进口隔断阀（球阀，序号为23）， 止于出口法兰。该单元由一条调压计量路组成， 其中计量路设旁通路。主要由前后截断阀、独立 切断阀、监控及工作调压器、出口安全阀（整定 压力为8.4KPa） 、流量计等设备组成。

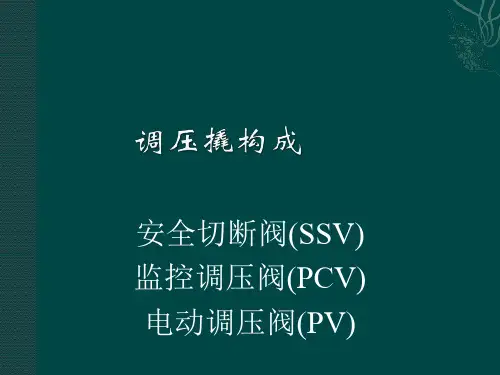

调压撬 - 课件

调压撬 - 课件

工作原理
调压阀是活塞型阀门，活塞在笼筒内被 导引，节流发生在活塞边缘与笼筒的孔口 之间，气流来自笼筒外，因此在笼筒层孔 内气流速度很高，笼筒选用的材质高度抗 腐蚀与磨蚀。调压阀有获专利的密封系统， 主密封圈位于笼筒的最前端，活塞在全行 程上被导引，当被推动穿过主密封圈时， 阀门前后的差压强迫主密封圈紧贴活塞壁 而紧密关闭阀门。
若监控调压阀也出现故障不能控制下游压力时安全切断阀则自动切断气源同时切换至备用调压回路以保证下游管道和设备的安全工作原理受安全保护的工作压力通过取压管引入传在感器bms传感器bms中有皮膜与弹簧对该压力进行测量与传递当压力过高或过低时传感器bms的皮膜带动阀杆触发机构盒bm中的锁紧机构从而释入阀芯及其组件阀芯组件在切断弹簧的动力下迅速切断气源以达到安全保护作用
负载压力
带加热功能
剖视图
指挥器和稳压过滤器
PCV整体
电动调压阀PV简介
• 生产厂家：荷兰莫克维迪(Mokveld)公司 • 结构组成： 调压阀（减压阀）是一种轴流式调节阀， 由阀外体、阀内体、阀杆、活塞杆、活塞和 笼筒组成。
剖面示意图1
• 1—阀外体； 2—阀内体； 3—活塞杆； 4—阀杆； 5—活塞； 6—笼筒
复位操作
• 第三步 按照第3 步的箭头方向，顺时针转 动杆4 轴心，安全打开切断阀，并使锁紧机 构复位。 • 第四步 放回专用工具，安装好机构盒前盖
复位步骤图解
FL系列调压阀
971/调压器、调压器的出口由指挥器PRX设 定。指挥器PRX前加SA/2过滤稳压装置， 它提供给指挥器稳定的压力P4，不受上游 压力变动的影响。 • 工作原理 当调压器下游需求增大时，出口压力P2有 下降的趋势，此时，P2到通过感应压力的 信号管进入PRX指挥器的皮膜下方，皮膜 感应到P2下降，被弹簧向下推动，

撬装计量系统结构及功能介绍 ppt课件

撬装计量系统结构及功能介绍 ppt课件

16
谢谢！
0C2o.p1y1r.i2g0h1t 0©T2ia00n6YEoulslteei,r CGoropuyprigAhltl R©ig2h0t1s0REelsetervr eGdr.oEuplstAelrl aRnigdhits Rloegsoe,ravreed.trEadlsetmeraarknsd oitfsElolsgtoe,r aGreroturapdemarks of Elster Group
进站管线处。
02.11.2010 Tian Youlei, Copyright © 2010 Elster Group All Rights Reserved. Elster and its logo, are trademarks of Elster Group
15
分析小屋的选用和配置
1. 在同一站场使用在线气相色谱分析仪、在线水露点测量仪和 在线硫化氢测量仪时，这 3 种分析仪表可集中安装在同一个 分析小屋内。
02.11.2010 Tian Youlei, Copyright © 2010 Elster Group All Rights Reserved. Elster and its logo, are trademarks of Elster Group
10
温度测量的仪表选用
1. 温度变送器可用于温度的准确测量，双金属温度计只用于温 度的监测。
02.11.2010 Tian Youlei, Copyright © 2010 Elster Group All Rights Reserved. Elster and its logo, are trademarks of Elster Group
4
计量仪表选用

天然气站场调压撬超实用知识

天然气站场调压撬超实用知识
调压撬
陈云从
一、调压撬的组成 二、安全切断阀 三、自力式调压阀 四、常见故障及分析
引压管 安全切 断阀 工作调 压阀
管件
基座 监控调 压阀
1、组成
阀体
指挥器
3、定步骤
1、将高压切断设定螺母适当向下拧紧（以将高压切断压力 连接至后不切断为合适）。 2、获得要设置的高压切断压力，并将压力连接到控制压力。 缓慢逆时针调整高压切断设定螺母。 3、当切断阀自动切断后， 顺时针回转1/4到1/8圈，高压切 断值设定完毕。
1、进口压力不够。 2、 实际流量超过调压器的设计流量； 3、 指挥器送气部分损坏。 4、 过滤器进口堵塞。
2、调压阀出口压力升高
1、 密封件损坏。 2、 阀口垫片太脏或损坏，导致阀口处发生内漏。
3、调压阀无法正常开启
1、调压器进口压力。 2、指挥器无进口压力。 3、调压器皮膜损坏。
谢谢！
1、基本组成
调压器的基本组成包括： （1）敏感元件：包括薄膜、导压管等。 （2）给定压力部件：有重块、弹簧。 （3）可调节流阀：有提升阀、滑动阀、活塞阀、蝶阀、 旋塞阀等。
2、分类
（1）按作用原理分类可分为直接作用式和指挥器式两种。 （2）按结构分类可分为浮筒式及薄膜式调压器，后者又可 分为重块薄膜式和弹簧薄膜式调压器。 （3）按被调参数分类可分为后压调压器和前压调压器。城 市流体供应系统通常多用后压调压器。即调压器的出口压力 为被调参数。
3、轴流式节流阀
行程指示器
SR消音器
阀座密封垫 阀座
阀芯（套筒）
主阀弹簧
阀体 高强度皮膜
4、压力设定步骤
1、逆时针旋转指挥器上的调整镙丝，将出口加力调为最小。 2、 开启上游进气阀，并使少量气体流向下游管线或大气中。 3、顺时针缓慢旋转调整镙丝，观察下游压力，使下游压力 升至设定值即可。

天然气站场超详细调压撬课件

天然气站场超详细调压撬课件
调压器介绍
调压器介绍
调压器：这里介绍的调压器是专 指用于流体介质输送管道上的减压器 .它具有阀门的特点,可以控制流体的 通断和节流;也具有自动控制元件的 特点.它自身构成一个闭环控制系统. 而且不需要其它的辅助能源,只取自 流体本身的压力差作为操作能源.
调压器介绍
调压器的基本功能是：在将系统压力维 持于某个可接受范围内的同时，还必须满足 下游的流量要求。当流速较低时，调压器阀 瓣靠近阀座，缩小通道以限制流量。当需求 流量增加时，阀瓣远离阀座，增加其打开程 度，增大流量。调压器应能够在输送所需流 量的同时，提供恒定的下游压力。
指挥器试
调压器分类
指挥器式调压器按照安装类型还可以分 为曲流试调压器和轴流式调压器。
如图很明显：轴流式具有更大的通过能 力
曲流试
轴流式
轴流式负载控制型—FL调压器
◆Tartarini公司产品，轴流式、负载型指挥器式调压器 ◆由阀体和指挥器组成
+
FL阀体
PS/79 指挥器
SA/2 + PRX/120
套筒
弹簧
调节器2 托架
杆
偏心轴 阀垫固定座
偏心轴 杠杆2
调节器1 弹簧2 弹簧1 杠杆1 控制压力
阀体内部示意图
OS/80X指挥器内部示意图
BM5切断阀特点
★轴流式结构,流通能力大 ★采用套筒阀
打开阀门无需外部旁通设施,只需逆时针转动偏心轴
★保护性的密封垫,使用寿命长
由于阀垫固定座的保护,密封垫不会受气流直接冲击和天然气杂质的影响 .
调压器分类
调压器一般可分为直接作用式调压器和指挥器式调 压器。
直接作用式调压器的特点： • 零件数量少，价格低 • 压力、阀体尺寸和流通能力受到限制 • 通常调压精度比较低

调压撬 - 课件12.27最新

调压撬 - 课件12.27最新

2 、阀口垫密封检查，推荐检查周期为3 个月。 1）关闭切断阀出口阀门； 2）按下执行机构上的手动切断按钮，使切断阀立即切断关闭； 3）打开放空阀，直至排空切断至出口阀门管段内气体，然后 关闭放空阀； 4）观察调压器出口压力表或压力变送器，检查压力是否升高； 5）若压力不升高，证明切断阀关闭良好；若升高，则应对切 断阀进行检修。
BM5安全切断阀工作原理 正常情况：超压切断弹簧 (M1)的力和低压切断弹簧(M2)的 力与指挥器执行腔(C)中的调节 压力反作用,使指挥器执行系统 实现平衡.在此情况下,指挥器整 个杠杆系统处于锁止状态.杠杆 (L)处于杠杆(L1)的凹槽中央,杠 杆(L1)固定住拖架(L2),此拖架 防止与杆A(偏心轴)结合的杠杆 (L3)转动,致使杆A(偏心轴)也不 能转动.此时,指挥器阀门处于开 启状态.
BM5切断阀的检测
1、关闭调压系统的进出口阀门，切断取压管压力。 如果有超低 压切断，指挥器会触发切断。 2、通过取压管，使用橡皮手泵或其它方式，将压力 升高至调 压器设定值（如果在步骤1中切断阀已切断，需重新打开切断阀） 。 3、继续升压，直至达到切断阀的切断设定值。 4、恢复取压管至正常状态，按3.通气步骤恢复工作状态。
套筒阀
调节器2 弹簧 调节器1 托架 弹簧2 杆 弹簧1 偏心轴 杠杆1 偏心轴 阀垫固定座 杠杆2 控制压力
阀体内部示意图
BM5切断阀的特点 1.轴流式结构，流通能力大； 2.采用套筒阀（打开阀门无需外部旁通设施，只需逆时针转动 偏心轴）； 3.保护性的密封垫，使用寿命长；（由于阀垫固定座的保护， 密封垫不会受气流直接冲击和天然气杂质影响） 4.精度高约1%，可以实现超压、低压和低压保护功能； 5.反应迅速； 6.可以手动切断及切断远传。

天然气调压站 ppt课件

天然气调压站 ppt课件
天然气调压站
发电部 申茂斌
ppt课件
1
天然气的基本知识
天然气主要由气态烃组成，无色无味，其主要成
份为甲烷，还包括少量的比甲烷稍高的烷烃，同 时还会含有一些其他的非烃类如：二氧化碳.氮. 硫化氢.氢.水蒸汽等。不同的气田，其天然气的 特性也会有一定的差别. 经净化后的天然气几乎 不含硫，是一种清洁高效能源，有利于环境保护. 在常温常压下,天然气比空气略轻，在封闭空间内， 天然气与空气混合后易燃、易爆、当空气中的天 然气浓度达到5-15％时，遇到明火就会爆炸，因 而一定要防止泄漏。
监控器没有工作之前SSV动作 原因： 1 监控器指挥器或加速指挥器的设定压力值太高接近SSV的设定压力 处理： 1 将监控器指挥器或加速指挥器的设定压力值调低或将SSV设定压力 值调高
ppt课件
29
调节压力过高
原因：
1 指挥器设定太高
2 调压器损坏
3 环境温度/工作温度过低，指挥器加热装置损坏
ppt课件
23
SSV常见故障及处理
超（欠）压时，开关装置不动作或错误动作。 产生的原因：1 在设定值的平均值时，手柄H不在水平位置。 2 高（低）压弹簧设定不准确 处理的方法：1 重新调整和校验设定值 2 将手柄H放在水平位置
在没有达到低限动作压力时转换器不动作。 产生的原因：压力传送器的膜片破裂 处理的方法：检查压力传送器中的膜片，必要时更换膜片
为了能更精确地控制燃机之前的压力稳定，我们这套系统采用PLC控 制：PLC系统将燃机前置模块的压力降作为附加值传给工作调压器的 指挥系统，并将这个附加值直接加入到指挥器的设定值中，这样工作 调压器的设定压力就会随着前置模块压力降的变化而变化，这个变化 值正好等于燃机前置模块的压力降，而调压器出口处的压力与燃机前 置模块的压力降的差值保持不变，这个差值就是燃机前的压力，从而 达到控制燃机入口的压力稳定。

最新CNG减压撬PPT课件

最新CNG减压撬PPT课件

栈
栈的基本概念
1 栈的概念
栈(Stack)：是限制在表的一端进行插入和删除操
作的线性表。又称为后进先出LIFO (Last In First Out) 或先进后出FILO (First In Last Out)线性表。
栈顶(Top)：允许进行插入、删除操作的一端，又
称为表尾。用栈顶指针(top)来指示栈顶元素。
ai ⋯⋯
a2 a1
进行的。
图3-1 顺序栈示意图
栈的顺序存储表示
栈的顺序存储结构简称为顺序栈，用一维数组来存 储栈。根据数组是否可以根据需要增大，又可分为静态 顺序栈和动态顺序栈。
◆ 静态顺序栈实现简单，但不能根据需要增大栈的 存储空间；
◆ 动态顺序栈可以根据需要增大栈的存储空间，但 实现稍为复杂。
接口：螺纹NPT连接 工作温度：-40℃ 至+200℃
压力等级： PN350 阀体材料：锻钢
流体范围：油、石化和石 油产品
16
CNG减压站主要部件介绍
高压球阀
接口：螺纹NPT连接 工作温度：-40℃ 至+200℃
压力等级： PN350 阀体材料：锻钢
17
CNG减压站主要部件介绍
流量计
精度1.0级，量程比1:20， 工作压力>0.8MPa时量程比 可扩展至1:40~1:50，带LF 低频输出，永久自润滑。 符合欧洲标准、OIML建议 标准、IR-32/88标准及ISO
13
CNG减压站主要部件介绍
切断压阀 SSV3000工作原理
14
CNG减压站主要部件介绍
高效过滤器
燃气过滤器 过滤精度：20 μm， 过滤效率：＞98％ 滤芯材料：树脂封装 不锈钢纤维滤网，可 再生； 受压元件材质：20、 16Mn、0Cr18Ni9Ti

自用气撬课件

自用气撬课件

供气通道的检查
• 根据各调压路紧急切断阀控制头上手柄的位臵结合压力表 读数判定各调压路是否在供气。 • 任一调压路紧急切断阀切断时，都应先将该路进、出口截 断阀关闭，然后通过泄放阀排尽该调压路中气体，才能对 调压器进行在线维修。 • 此时，应将备用调压路的调压器和切断阀的设定压力调整 为上述待维修的调压路的设定值。待该调压路维修好后再 将备用调压路的调压器和切断阀的设定压力设定为原有值。 • 若所有调压路上的紧急切断阀都已关闭，说明调压站已停 止供气。
自用气撬
——撬装式燃气调压站
1.系统概述
主要采用撬装式燃气调压站作为站场自用气的调压装臵， 系统为一进二出。调压站的主要功能是对进口天然气进行 过滤、加热、调压、计量分配后向下游供气。 • 进口参数：Q=80-100 Nm3/h，P1=4.5～9.11 MPa, • 出口一至火炬点火用气Q=50 Nm3/h，P2=0.10.45MPa(设定值0.25MPa)； • 出口二至站内生活用气Q=25-40 Nm3/h，P3=2-8kPa(设 定值8KPa)；
DIVAL系列调压器
DIVAL系列调压器是 由膜片（薄膜）和弹簧 直接控制的直接作用式 调压器，适用于干净的、 非腐蚀性气体，包括天 然气、人工煤气、液化 石油气、混合气等的调 压。
工作原理
工作原理图
DIVAL600型调压阀
DIVAL160AP型调压阀
4. 5 SBC 782紧急切断阀
工作温度：-10~60℃（根据客 户要求，可更高或更低） 环境温度：-20~60℃ 出口压力范围 Wh:0.001~8.5MPa 精度AG：压力设定值的±0.5% 超压和（或）欠压切断 手动按钮控制 可加气动或电磁遥控 手工复位，带内部旁通，为手柄 操纵 可加装阀位信号远传装臵（触点 开关或远程开关）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • • • • • • • • • 轴流式结构,流通能力大 调压精度高 在线维护方便 阀口关闭紧密 使用寿命长 工作平稳、噪音小 精确的行程指示 反应灵敏,响应速度快 结构紧凑,零件少 适用压力范围大,应用领域广泛
BM5切断阀
◆BM5切断阀为Tartarini
公司生产
阀体
指挥器
BM5切断阀的结构
调压器压力设定
调压系统压力设定步骤:
1、最先调整切断压力设定值
A、关闭调压撬出口处阀门。 B、将切断阀、工作调压器的调整螺钉设定值调整到最大， 监控调压器设定值调整到最小。 C、打开下游引压管泄放阀，降低出口压力。缓慢调高监控 设定值，使出口压力达到切断阀压力设定值。 D、缓慢减小切断阀设定值，听到阀有切断声音即可。再用 套筒将切断阀调整螺钉顺时针开1/4圈。
+
指挥器
FL调压器-主阀结构
• 精简的结构设计
FL调压器-主阀结构
指挥器输出的 压力P3 SR消音器
行程指示器
阀座密封垫
阀芯（套筒）
阀座
主阀弹簧 下游压力P2 阀体 高强度皮膜 阀座结构图
FL调压器-主阀结构
FL调压器－调压 过滤器
FL带监控调压器
FL调压器的主要特点
套筒
弹簧
调节器2
调节器1
托架 弹簧2 杆 弹簧1
偏心轴
偏心轴 阀垫固定座 杠杆2 控制压力 杠杆1
阀体内部示意图
OS/80X指挥器内部示意图
BM5切断阀特点
★轴流式结构,流通能力大
★采用套筒阀
打开阀门无需外部旁通设施,只需逆时针转动偏心轴
★保护性的密封垫,使用寿命长
由于阀垫固定座的保护,密封垫不会受气流直接冲击和天然气杂质的影响 .
★精度高 1%，可以实现超压和低压保护功能
★反应迅速, t≤1s ★可以手动切断
调压撬
正常工作状态下, 一个为工作 调压器,另一个为监控调压器,当工 作调压器失效时,监控调压器感受 到了出口压力的异常,则由监控转 为工作,使出口压力维持在一个略 高于正常工作下的状态,由此实现 下游压力的超压保护.
调压器介绍
调压器介绍 调压器：这里介绍的调压器是专 指用于流体介质输送管道上的减压器 .它具有阀门的特点,可以控制流体的 通断和节流;也具有自动控制元件的 特点.它自身构成一个闭环控制系统. 而且不需要其它的辅助能源,只取自 流体本身的压力差作为操作能源.
调压器介绍
调压器的基本功能是：在将系统压力维 持于某个可接受范围内的同时，还必须满足 下游的流量要求。当流速较低时，调压器阀 瓣靠近阀座，缩小通道以限制流量。当需求 流量增加时，阀瓣远离阀座，增加其打开程 度，增大流量。调压器应能够在输送所需流 量的同时，提供恒定的下游压力。
调压器压力设定
2、监控压力调整 A、将监控压力设定到最小，并将出口压力降低， 将切断阀挂上。 B、缓慢调高监控压力到需要设定值。 3、工作调压器压力调整 A、将工作压力调为最小，将出口压力降低。 B、缓慢调整工作压力到设定值。
谢谢！
指挥器试
调压器分类
指挥器式调压器按照安装类型还可以分 为曲流试调压器和轴流式调压器。 如图很明显：轴流式具有更大的通过能 力
曲流试
轴流式
轴流式负载控制型—FL调压器
◆Tartarini公司产品，轴流式、负载型指挥器式调压器 ◆由阀体和指挥器组成
PS/79 指挥器
+
SA/2 + PRX/120
FL阀体
调压器分类
调压器一般可分为直接作用式调压器和指挥器式调 压器。 直接作用式调压器的特点： • 零件数量少，价格低 • 压力、阀体尺寸和流通能力受到限制 • 通常调压精度比较低
直接作用试
调压器分类
而相对于直接作用式调压器，指挥器式调压 器具有精度高和压力范围宽、响应速度快的明显 优点，所以到目前为止在气体介质调压系统中迅 速得到了广泛的应用。
