弹性力学第二章 应力理论

第二章应力和应变地震波传播的任何定量的描述，都要求其能表述固体介质的内力和变形的特征。

现在我们对后面几章所需要的应力、应变理论的有关部分作简要的复习。

虽然我们把这章作为独立的分析，但不对许多方程进行推导，读者想进一步了解其细节，可查阅连续介质力学的教科书。

三维介质的变形称为应变，介质不同部分之间的内力称为应力。

应力和应变不是独立存在的，它们通过描述弹性固体性质的本构关系相联系。

2.1 应力的表述——应力张量2.1.1应力表示考虑一个在静力平衡状态下，均匀弹性介质里一个任意取向的无限小平面。

平面的取向可以用这个平面的单位法向矢量nˆ来规定。

在nˆ方向的一侧施加在此面单位面积上的力叫做牵引力，用矢量),,()ˆ(zyxtttnt=表示。

在nˆ相反方向的另一侧施加在此面上的力与其大小相等，方向相反，即)ˆ()ˆ(ntnt-=-。

t在垂直于平面方向的分量叫做法应力，平行于平面方向的分量叫做剪应力。

在流体的情况下，没有剪应力，nptˆ-=，这里P 是压强。

上面的表示这是一个平面上的应力状况，为表示固体内部任意平面上的应力状态，应力张量τ在笛卡尔坐标系（图 2.1）里可以用作用于xyxzyz,,平面的牵引力来定义(：ˆˆˆ()()()ˆˆˆ()()()ˆˆˆ()()()xx xy xzx x xy y y yx yy yzz z z zx zy zzt x t y t zt x t y t zt x t y t zττττττττττ⎡⎤⎡⎤⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦（2.1）在右式的表示中，第一个下角标表示面的法线方向，第二个下角标表示该面上应力在该坐标轴上的投影。

图2.1 在笛卡尔坐标系里描述作用在无限小立方体面上的力的牵引力矢量)ˆ(),ˆ(),ˆ(z t y t xt 。

应力分量的符号规定如下：对于正应力，我们规定拉应力为正，压应力为负。

对于剪应力，如果截面的外法线方向与坐标轴一致，则沿着坐标轴的正方向为正，反之为负；如果截面方向与外法线方向相反，则沿着坐标轴反方向为正。

第二章知识点： （1）应力矢量()0limS FSνσ∆→∆∆其中，ν是S ∆的法向量（2）应力张量()()()111121321222323132333σσσσσσσσσσσσσ⎛⎫⎛⎫ ⎪ ⎪ ⎪== ⎪ ⎪⎪ ⎪⎝⎭⎝⎭其中，()()()123,,σσσ 分别是123,,e e e方向的应力矢量，且()()()111122133121122223323113223333e e e e e e e e e σσσσσσσσσσσσ=++=++=++上式可以写为张量形式ij i j e e σσ=或者用正应力剪应力将应力张量写为x xy xz yx y yz zx zy z σττστστττσ⎛⎫ ⎪= ⎪ ⎪⎝⎭（3）柯西公式（应力矢量和应力张量的关系）()νσνσ=⋅其中，ν是斜面的法向量，对于表面来说，就是外法向量。

可以将柯西公式写成如下形式()i i mj m j i mj i m j i mj im j i ij j e e e e e e e e νσνσνσνσνσδνσ=⋅=⋅=⋅== 即()i ij j νσνσ=这其实是三个式子，分量形式为()()()111122133112112222332231132233333++++i i i i i i νννσνσνσνσνσσνσνσνσνσσνσνσνσνσ==++====在表面上，所求出的()νσ就是外载荷。

（4）应力张量的转轴公式''''m n ij m i n j σσββ=证明如下：'''''''''''''''''''',ij i j m n m n i m i m j n j n ij m i n j m n m n m n m n ij m i n je e e e e e e e e e e e σσσββσββσσσββ====∴=∴=也可以将转轴公式写为矩阵形式[][][][]'Tσβσβ=其中，[]σ、[]'σ是坐标系变换前后的应力张量的分量，[]()'m i ββ=，'m i β是i e 在'm e上的分量，可以用如下公式计算()''cos ,m ii m e e β=（5）剪应力互等定理根据微元体的力矩平衡，可以得到 ,,yz zy xz zx xy yx ττττττ===也就是说ij ji σσ=应力张量是一个二阶对称的张量 （6）主应力由于应力张量是二阶对称的，所以可以将其对角化[][][]123Tσσβσβσ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦并且123,,σσσ从大到小排列，他们称为主应力，[]β是三个主应力的方向。

第二章应力状态分析一、内容介绍弹性力学的研究对象为三维弹性体，因此分析从微分单元体入手，本章的任务就是从静力学观点出发，讨论一点的应力状态，建立平衡微分方程和面力边界条件。

应力状态是本章讨论的首要问题。

由于应力矢量与内力和作用截面方位均有关。

因此，一点各个截面的应力是不同的。

确定一点不同截面的应力变化规律称为应力状态分析。

首先是确定应力状态的描述方法，这包括应力矢量定义，及其分解为主应力、切应力和应力分量；其次是任意截面的应力分量的确定—转轴公式；最后是一点的特殊应力确定，主应力和主平面、最大切应力和应力圆等。

应力状态分析表明应力分量为二阶对称张量。

本课程分析中使用张量符号描述物理量和基本方程，如果你没有学习过张量概念，请进入附录一，或者查阅参考资料。

本章的另一个任务是讨论弹性体内一点－微分单元体的平衡。

弹性体内部单元体的平衡条件为平衡微分方程和切应力互等定理；边界单元体的平衡条件为面力边界条件。

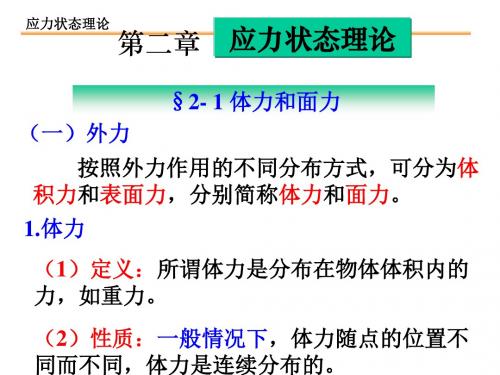

二、重点1、应力状态的定义：应力矢量；正应力与切应力；应力分量；2、平衡微分方程与切应力互等定理；3、面力边界条件；4、应力分量的转轴公式；5、应力状态特征方程和应力不变量；知识点：体力；面力；应力矢量；正应力与切应力；应力分量；应力矢量与应力分量；平衡微分方程；面力边界条件；主平面与主应力；主应力性质；截面正应力与切应力；三向应力圆；八面体单元；偏应力张量不变量；切应力互等定理；应力分量转轴公式；平面问题的转轴公式；应力状态特征方程；应力不变量；最大切应力；球应力张量和偏应力张量§2.1 体力和面力学习思路:本节介绍弹性力学的基本概念——体力和面力，体力F b和面力F s的概念均不难理解。

应该注意的问题是，在弹性力学中，虽然体力和面力都是矢量，但是它们均为作用于一点的力，而且体力是指单位体积的力；面力为单位面积的作用力。

体力矢量用F b表示，其沿三个坐标轴的分量用F b i（i=1，2，3）或者F b x、F b y和F b z表示，称为体力分量。

弹塑性力学题库与答案第二章应力理论和应变理论2―3．试求图示单元体斜截面上的σ30°和τ30°（应力单位为MPa）并说明使用材料力学求斜截面应力为公式应用于弹性力学的应力计算时，其符号及正负值应作何修正。

…解：在右图示单元体上建立xoy坐标，则知σx -10 σy -4 τxy -2（以上应力符号均按材力的规定）代入材力有关公式得：代入弹性力学的有关公式得：己知σx -10 σy -4 τxy +2 由以上计算知，材力与弹力在计算某一斜截面上的应力时，所使用的公式是不同的，所得结果剪应力的正负值不同，但都反映了同一客观实事。

2―6. 悬挂的等直杆在自重W作用下（如图所示）。

材料比重为γ弹性模量为 E，横截面面积为A。

试求离固定端z处一点C的应变εz与杆的总伸长量Δl。

解：据题意选点如图所示坐标系xoz，在距下端（原点）为z处的c点取一截面考虑下半段杆的平衡得：c截面的内力：Nz γ??A??z ；c截面上的应力：；所以离下端为z处的任意一点c的线应变εz为：；则距下端（原点）为z的一段杆件在自重作用下，其伸长量为：；显然该杆件的总的伸长量为（也即下端面的位移）：；（W γAl）2―9.己知物体内一点的应力张量为：σij应力单位为kg／cm2 。

试确定外法线为ni｛，，｝（也即三个方向余弦都相等）的微分斜截面上的总应力、正应力σn及剪应力τn 。

解：首先求出该斜截面上全应力在x、y、z三个方向的三个分量：n’ nx ny nzPx n’Py n’Pz n’所以知，该斜截面上的全应力及正应力σn、剪应力τn均为零，也即：Pn σn τn 02―15.如图所示三角形截面水坝材料的比重为γ，水的比重为γ1。

己求得应力解为：σx ax+by，σy cx+dy-γy ，τxy -dx-ay；试根据直边及斜边上的边界条件，确定常数a、b、c、d。

解：首先列出OA、OB两边的应力边界条件：OA边：l1 -1 ；l2 0 ；Tx γ1y ； Ty 0 则σx -γ1y ；τxy 0代入：σx ax+by；τxy -dx-ay 并注意此时：x 0得：b -γ1；a 0；OB边：l1 cosβ；l2 -sinβ，Tx Ty 0则：………………………………（a）将己知条件：σx -γ1y ；τxy -dx ；σy cx+dy-γy代入（a）式得：化简（b）式得：d γ1ctg2β；化简（c）式得：c γctgβ-2γ 1 ctg3β2―17.己知一点处的应力张量为试求该点的最大主应力及其主方向。
