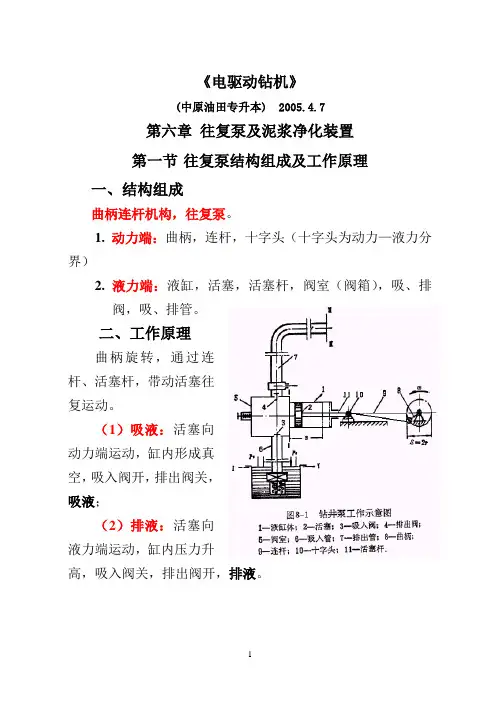

《电驱动钻机》(中原油田专升本) 2005.4.7第六章往复泵及泥浆净化装置第一节往复泵结构组成及工作原理一、结构组成曲柄连杆机构，往复泵。

1. 动力端：曲柄，连杆，十字头（十字头为动力—液力分界）2.液力端：液缸，活塞，活塞杆，阀室（阀箱），吸、排阀，吸、排管。

二、工作原理曲柄旋转，通过连杆、活塞杆，带动活塞往复运动。

（1）吸液：活塞向动力端运动，缸内形成真空，吸入阀开，排出阀关，吸液；（2）排液：活塞向液力端运动，缸内压力升高，吸入阀关，排出阀开，排液。

三、分类1. 按缸数分：单缸、双缸、三缸泵2. 按作用方式分：单作用（往复一次，一吸一排。

），双作用（往复一次，两吸两排。

）3. 按缸的布置方式：卧式、立式4. 活塞泵、柱塞泵四、基本参数1. 泵的流量：单位时间内泵排出或吸入的液体量。

体积流量单位：L/s 、m 3/s ，用Q 表示； 重量流量单位：N/s ，用Q G 表示。

g Q Q G ρ=ρ为密度，kg/m 3；g 为重力加速度，9.8m/s 2。

2. 泵的排量：曲柄转一周泵排出或吸入的液体量。

3. 泵的压力：泵排出口单位面积上所受的液体力，用p 表示，单位MPa 。

4. 泵的功率：单位时间内动力机传到往复泵主动轴的能量，即输入功率N a ；有效功率，N 。

5. 泵的效率：aN N=η 6. 泵速：单位时间内活塞或柱塞往复次数，称冲数n ，单位：min -1。

7. 冲程S ：活塞在缸内移动的距离S=2r ， r —曲柄半径第二节 往复泵的流量分析一、 往复泵运动规律曲柄连杆机构，将曲柄的旋转运动转换成活塞的往复运动。

往复泵活塞运动示意图1. 活塞位移x 计算①当活塞在液缸左端时，连杆和曲柄在同一直线上，O 1O 间的总长为： r l +；曲柄转过ϕ角，活塞向右移动的距离为：)cos cos ()(1ϕβr l r l X +-+=（6-1）②当曲柄转过180°时，活塞到达液缸右位，连杆和曲柄在同一直线上，O 2O 总长为：r l -由于从180°起，活塞开始左移，活塞左移的距离为:)()cos cos (2r l r l X ---=ϕγ)cos 1()cos 1(2γϕ---=l r X连杆用ϕ代替ϕ，用β代替γ结果相同。

钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。

钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。

起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。

起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。

起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。

下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。

在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。

在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。

旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。

在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。

其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。

钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。

方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。

钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。

钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。

降，水动力设备。

钻机的动力设备有柴油机、交流电机、直流电机，我们在钻井现场观察到的是柴油机动力。

起升系统、循环系统和旋转系统是钻机的三大工作机组，用来提供动力，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。

柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。

传动系统。

传动系统将动力设备提供的力和运动进行变换，然后传递和分配给各工作机组，以满足各工作机组对动力的不同需求。

传动系统一般包括减速机构、变速机构、正倒车机构等。

由柴油机直接驱动的钻井多采用统一驱动的形式，传动系统相对复杂，由交直流电动机驱动的钻机多采用各机组单独或分组驱动的形式，传动系统得到了很大的简化。

控制系统。

为了保证钻机的三大工作机组协调的工作，以满足钻井工艺的要求，钻机配备有控制系统。

控制方式有机械控制、气控制、电控制和液压控制等。

钻井现场钻机上用的控制方式是集中气控制。

司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。
