第三章交流异步电动机
- 格式:ppt
- 大小:7.42 MB
- 文档页数:220
机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科,对于相关专业的学生和从业者来说,掌握这门课程的知识至关重要。
而课后习题的答案则是检验学习成果、加深理解的重要工具。
以下为您提供机电传动控制第五版的课后答案,希望能对您的学习有所帮助。
第一章绪论1、机电传动控制的目的是什么?答:机电传动控制的目的是将电能转变为机械能,实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求,以满足生产的需要,提高生产效率和产品质量。
2、机电传动系统由哪些部分组成?答:机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。
电动机作为动力源,将电能转化为机械能;传动机构用于传递动力和改变运动形式;生产机械是工作对象;控制系统用于控制电动机的运行状态;电源则为整个系统提供电能。
3、机电传动系统的运动方程式是什么?其含义是什么?答:运动方程式为 T M T L =J(dω/dt) 。
其中,T M 是电动机产生的电磁转矩,T L 是负载转矩,J 是转动惯量,ω 是角速度,dω/dt 是角加速度。
该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系,当 T M > T L 时,系统加速;当 T M < T L 时,系统减速;当 T M = T L 时,系统以恒定速度运行。
第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响?答:转动惯量反映了物体转动时惯性的大小。
在机电传动系统中,由于电动机的转速变化会引起负载的惯性力和惯性转矩,转动惯量越大,系统的加速和减速过程就越困难,响应速度越慢。
因此,在设计和分析机电传动系统时,需要考虑转动惯量的影响,以确保系统的性能和稳定性。
2、多轴传动系统等效为单轴系统的原则是什么?答:多轴传动系统等效为单轴系统的原则是:系统传递的功率不变,等效前后系统的动能相等。
3、如何计算机电传动系统的动态转矩?答:动态转矩 T d = T M T L ,其中 T M 是电动机的电磁转矩,TL 是负载转矩。
交流异步电动机原理
异步电动机是一种常用的电动机类型,具有简单结构、稳定性好、运行可靠等特点。
它的工作原理基于电磁感应现象。
异步电动机主要由定子和转子两部分组成。
定子上有若干组线圈,称为绕组,通以三相交流电流。
当电流通过绕组时,在定子内产生旋转磁场。
转子上具有导电材料形成的导条,处于磁场中就会受到电磁力的作用,从而引起转子旋转。
异步电动机的转速通常略低于同步转速,因为转子旋转的速度稍慢于旋转磁场的速度。
这种差异导致转子内部形成了旋转电场,进而在转子上产生感应电流。
这个感应电流会产生磁场,并与旋转磁场相互作用,最终使得转子开始旋转。
而转子在运动过程中,由于其导体的阻抗,感应电流不断减小,所以转子速度也会逐渐减小,直至与旋转磁场达到平衡转速。
异步电动机还有一个重要的特性是其启动特性好。
当三相电流加到电机的定子上时,该电动机会自动启动,而无需其他控制器。
由于异步电动机的工作原理较为简单,所以在各个行业和领域都得到了广泛应用,例如工厂、交通运输、家用电器等。
它能够提供可靠的动力输出,并且具有良好的经济性和适应性。
三相交流异步电动机的结构三相交流异步电动机是一种常见的电动机类型,广泛应用于各个领域。
它由定子和转子两部分组成,具有复杂的结构和运行原理。
本文将对三相交流异步电动机的结构进行详细介绍。
我们来看一下三相交流异步电动机的定子结构。
定子是电动机的固定部分,由定子铁心和定子绕组组成。
定子铁心通常由硅钢片叠压而成,以减小磁滞和涡流损耗。
定子绕组则由三个相互平衡的绕组组成,分别称为A相、B相和C相。
这三个绕组分布在定子铁心的三个对称位置上,相互之间呈120度夹角。
接下来,我们来看一下三相交流异步电动机的转子结构。
转子是电动机的旋转部分,它位于定子内部,并通过轴承与定子连接。
转子通常采用串激式结构,由铸铁或铝合金制成。
在转子的铁心上,有一些槽槽,用于安装转子绕组。
转子绕组通常由导体材料制成,并与定子绕组相连。
三相交流异步电动机的运行原理是基于电磁感应的。
当三相交流电源加到定子绕组上时,会在定子绕组中产生旋转磁场。
这个旋转磁场会感应转子绕组中的电动势,从而使转子绕组中产生电流。
由于转子绕组中的电流与定子绕组中的旋转磁场之间存在相对运动,所以转子绕组会受到电磁力的作用,从而产生转矩。
这个转矩将驱动转子旋转,从而实现电动机的工作。
除了定子和转子,三相交流异步电动机还包括一些其他的部件。
例如,定子和转子之间有一定的气隙,以减小磁滞和涡流损耗。
另外,电动机还有冷却系统,用于散热和保护电机。
在一些大型电动机中,还有轴承和齿轮箱等附属设备。
三相交流异步电动机是一种结构复杂的电动机,由定子和转子两部分组成。
它的工作原理是基于电磁感应的,通过定子绕组产生旋转磁场,从而驱动转子旋转。
除了定子和转子,电动机还包括其他的部件,如气隙、冷却系统和附属设备。
通过深入了解三相交流异步电动机的结构和工作原理,我们可以更好地理解它的工作过程和应用领域。

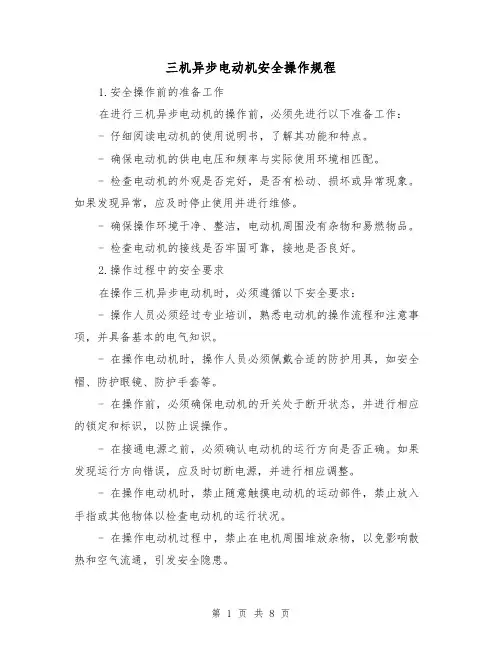

三机异步电动机安全操作规程1.安全操作前的准备工作在进行三机异步电动机的操作前,必须先进行以下准备工作:- 仔细阅读电动机的使用说明书,了解其功能和特点。
- 确保电动机的供电电压和频率与实际使用环境相匹配。
- 检查电动机的外观是否完好,是否有松动、损坏或异常现象。
如果发现异常,应及时停止使用并进行维修。
- 确保操作环境干净、整洁,电动机周围没有杂物和易燃物品。
- 检查电动机的接线是否牢固可靠,接地是否良好。
2.操作过程中的安全要求在操作三机异步电动机时,必须遵循以下安全要求:- 操作人员必须经过专业培训,熟悉电动机的操作流程和注意事项,并具备基本的电气知识。
- 在操作电动机时,操作人员必须佩戴合适的防护用具,如安全帽、防护眼镜、防护手套等。
- 在操作前,必须确保电动机的开关处于断开状态,并进行相应的锁定和标识,以防止误操作。
- 在接通电源之前,必须确认电动机的运行方向是否正确。
如果发现运行方向错误,应及时切断电源,并进行相应调整。
- 在操作电动机时,禁止随意触摸电动机的运动部件,禁止放入手指或其他物体以检查电动机的运行状况。
- 在操作电动机过程中,禁止在电机周围堆放杂物,以免影响散热和空气流通,引发安全隐患。
- 在停止使用电动机时,必须先将电源切断,并确保电动机的运动部件完全停止后,才能进行维护和检修工作。
3.紧急情况下的处理方法在电动机操作过程中,可能会发生紧急情况,操作人员必须能够迅速反应并采取正确的处理方法:- 如果发现电动机开始冒烟或发出异常声音,应立即切断电源,并进行相应的维修和检修工作。
- 如果发生过载或短路情况,电动机无法正常运行,应立即切断电源,并检查电动机及其周围的线路是否损坏或短路。
- 如果发现电动机的工作温度异常升高,应立即停止使用,并进行冷却处理或检查维修。
- 如果发生火灾或其他紧急情况,应及时报警并采取适当的灭火措施,确保人员安全,并在情况稳定后进行相应的处理和维修。
4.维护保养事项定期维护保养是保证电动机正常运行和延长使用寿命的重要措施,操作人员应注意以下事项:- 定期清洁电动机及其周围区域,避免灰尘和杂物积累,影响散热和运行效果。
目录第一章绪论 (1)第二章三相异步电动机缺相运行分析 (4)2.1 缺相情况概述 (4)2.2 三相异步电动机缺相运行 (4)2.3 缺相的各种原因 (4)2.4 判断缺相的正确分析方法 (6)2.5 星型接法电动机的缺相分析 (7)2.5.1 星型电动机起动前某电源线或绕组相断开 (7)2.5.2 星型电动机起动后某电源线或绕组相断开 (8)2.6 三角形接法电动机的缺相分析 (11)2.6.1 起动前某绕组相断开 (11)2.6.2 起动前某电源线断开 (11)2.6.3 起动后某绕组相断开 (12)2.6.4 起动后某电源线断开 (13)2.7 公用母线一线断开 (14)第三章三相异步电动机缺相保护方案 (15)3.1 电流传感型缺相保护 (15)3.1.1 新中兴数显智能电动机保护器 (15)3.1.2 根据热继电器的特有性能来保护电动机 (17)3.1.3 速饱和零序电流传感器来保护电动机 (17)3.1.4 负序电流过滤器保护法 (19)3.1.5 不平衡时零序电流的缺相保护法 (20)3.1.6 欠电流或过电流信号的缺相保护法 (22)3.2 电压传感型缺相保护 (23)3.2.1 简单可靠的电机缺相保护电路 (24)3.2.2 采样中性点电压的缺相保护法 (25)3.2.3 可控硅的开关特性缺相保护法 (28)3.2.4 负序电压过滤器的缺相保护法 (28)3.2.5 熔断电压控制的缺相保护电路 (29)3.3 补充说明几种常用的缺相保护电路 (30)3.3.1 逻辑控制电路的缺相保护法 (30)3.3.2 农用电机的缺相保护电路 (32)3.3.3 挖掘机的缺相保护电路 (32)3.3.4 厚膜集成电路的缺相保护法 (34)3.3.5 缺相保护的改进 (35)第四章设计总结 (38)参考文献 (42)致谢 (43)附录 (44)摘要本课题是根据电动机缺相运行的各种情况,研究设计出符合生产要求的保护电路。
三相交流异步电动机练习题1、异步电动机空载时的功率因数与满载时比较,前者比后者______。
A .高B .低C .都等于1D .都等于02、三相异步电动机的转矩与电源电压的关系是______。
A .成正比B .成反比C .无关D .与电压平方成正比3、三相异步电动机的转差率计算公式是______。
(0n :旋转磁场的转速,n :转子转速)A .00/)(n n n s -=B .n n n s /)(0+=C .)/(00n n n s -=D .)/(0n n n s +=4、三相异步电动机的转速越高,则其转差率绝对值越______。
A .小B .大C .不变D .不一定5、三相异步电动机的同步转速与电源频率f 磁极对数p 的关系是______。
A .p f n /600=B .f p n /600=C .60/0pf n =D .f p n 60/0=6、三相异步电动机处于电动机工作状态时,其转差率一定为______。
A .s >1B .s = 0C .0<s <1D .s <07、三相对称电流电加在三相异步电动机的定子端,将会产生______。
A .静止磁场B .脉动磁场C .旋转圆形磁场D .旋转椭圆形磁场8、异步电动机在起动瞬间的转差率s =______,空载运行时转差率s 接近______。
A .1/0B .0/1C .1/1D .0/09、计算异步电动机转差率s 的公式是00/)(n n n s -=,其中0n 表示______,n 表示______。
A .同步转速,旋转磁场的转速,B .转子空载转速,转子额定转速C .旋转磁场的转速,转子转速D .旋转磁场的转速,同步转速10、一般三相异步电动机在起动瞬间的转差率______,在空载时的转差率______,在额定负载时的转差率为______。
A .≈0/≈1/0.02~0.06B .=1/≈0/0.002~0.006C .= 1/≈0/0.02~0.06D .=1/=1/≈011、异步电动机在______运行时转子感应电流的频率最低;异步电动机在______运行时转子感应电流频率最高。
