第三章 异步电机补充知识习题

第三章第一节三相异步电动机的基本结构和工作原理（P59）1.三相异步电动机为什么会旋转，怎样改变它的转向？答：三相异步电动机的旋转原理是当定子绕组通入三相交流电流后，在空间产生了一个转速为n1的旋转磁场，设旋转磁场以顺时针方向旋转，则相当于转子导体向逆时针方向旋转切割磁场，在转子导体中就产生感应电动势。

方向由右手定则判定。

因为转子导体已构成闭合回路，转子绕组中有电流通过。

根据电磁力定律，转子载流导体在磁场中受到电磁力的作用，产生电磁转矩，使电动机转子跟着旋转磁场方向顺时针旋转，方向由左手定则判定，其转速为n。

要想改变它的转向可以将三相异步电动机接三相电源的三根引线中的任意两根对调。

2．异步电动机中的空气气隙为什么做的很小？答:异步电动机气隙小的目的是为了减小其励磁电流（空载电流），从而提高电动机功率因数。

因为异步电动机的励磁电流是由电网供给的，故气隙越小，电网供给的励磁电流就小。

而励磁电流又属于感性无功性质、故减小励磁电流，相应就能提高电机的功率因数。

3.三相异步电动机转子电路断开能否起动运行？为什么？答：不可以。

转子绕组中不能产生电流，也就不能产生电磁力。

4.三相异步电动机断了一根电源线后，为什么不能起动？而运行中断了一相电源线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？答：三相异步电动机断了一根电源线后，则三相电源变成了单相电源，由于单相电源所产生的磁场为脉动磁场，所以三相异步电动机不能正常起动（原理同单相异步电动机）。

而三相异步电动机在运行时断了一根电源线，虽此时也为单相运行，但因转子是转动的，脉动磁场对转子导体产生的作用力在两方向上不同，所以电动机仍能继续转动。

这两种情况对电动机均有很大的影响。

两种情况均为过载运行，长时间工作会损坏电动机。

5.假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（例如U、V相）立即接入直流电源，这时异步电动机的工作状态如何？画图分析。

第三章第一节三相异步电动机的基本结构和工作原理（P59）1.三相异步电动机为什么会旋转，怎样改变它的转向？答：三相异步电动机的旋转原理是当定子绕组通入三相交流电流后，在空间产生了一个转速为n1的旋转磁场，设旋转磁场以顺时针方向旋转，则相当于转子导体向逆时针方向旋转切割磁场，在转子导体中就产生感应电动势。

方向由右手定则判定。

因为转子导体已构成闭合回路，转子绕组中有电流通过。

根据电磁力定律，转子载流导体在磁场中受到电磁力的作用，产生电磁转矩，使电动机转子跟着旋转磁场方向顺时针旋转，方向由左手定则判定，其转速为n。

要想改变它的转向可以将三相异步电动机接三相电源的三根引线中的任意两根对调。

2．异步电动机中的空气气隙为什么做的很小？答:异步电动机气隙小的目的是为了减小其励磁电流（空载电流），从而提高电动机功率因数。

因为异步电动机的励磁电流是由电网供给的，故气隙越小，电网供给的励磁电流就小。

而励磁电流又属于感性无功性质、故减小励磁电流，相应就能提高电机的功率因数。

3.三相异步电动机转子电路断开能否起动运行？为什么？答：不可以。

转子绕组中不能产生电流，也就不能产生电磁力。

4.三相异步电动机断了一根电源线后，为什么不能起动？而运行中断了一相电源线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？答：三相异步电动机断了一根电源线后，则三相电源变成了单相电源，由于单相电源所产生的磁场为脉动磁场，所以三相异步电动机不能正常起动（原理同单相异步电动机）。

而三相异步电动机在运行时断了一根电源线，虽此时也为单相运行，但因转子是转动的，脉动磁场对转子导体产生的作用力在两方向上不同，所以电动机仍能继续转动。

这两种情况对电动机均有很大的影响。

两种情况均为过载运行，长时间工作会损坏电动机。

5.假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（例如U、V相）立即接入直流电源，这时异步电动机的工作状态如何？画图分析。

（完整版）异步电动机试题船舶电器设备及系统试题三异步电动机—参考答案⼀、单项选择题（本题共30分，每⼩题1分）1、三相异步电动机的定⼦绕组通常采⽤（）接法。

A、ΔB、ＹC、ＶD、Δ或Ｙ2、绕线式三相异步电动机的转⼦绕组通常采⽤（）接法。

A、ΔB、ＹC、ＶD、Δ或Ｙ3、⿏笼式三相异步电动机转⼦绕组是（）相对称绕组。

A、单B、两C、三D、多4、绕线式三相异步电动机转⼦绕组是（）相对称绕组。

A、单B、两C、三D、多5、三相异步电动机定⼦三相对称绕组相互之间相差120度()⾓度。

A、空间B、平⾯C、机械D、电6、⿏笼式三相异步电动机通常有()个接线端⼦可与外电路相连接。

A、3B、6C、9 D、127、绕线式三相异步电动机通常有()个接线端⼦可与外电路相连接。

A、3B、6C、9 D、128、三相异步电动机铭牌上标⽰的功率是电动机额定运⾏时（）的（）功率。

A、输⼊；有功B、输⼊；视在C、磁场；传递D、输出；机械9、三相异步电动机铭牌上标⽰的功率因数是（）运⾏时（）边的功率因数。

A、空载；转⼦B、空载；定⼦C、满载；转⼦D、满载；定⼦10、接线固定时，三相异步电动机的旋转⽅向由（）决定。

A、电源电压B、电源频率C、电源相序D、电源容量11、电源不变时，三相异步电动机的旋转⽅向由（）决定。

A、负载转矩B、负载性质C、绕组参数D、绕组接线12、三相对称电流通⼊三相异步电动机定⼦绕组，将在⽓隙产⽣（）磁场。

A、旋转B、固定C、脉动D、交变13、单相交流电流通⼊三相异步电动机定⼦两相绕组，将在⽓隙产⽣（）磁场。

A、旋转B、固定C、脉动D、交变14、正常运⾏时，三相异步电动机旋转磁场的转速由（）决定。

D、负载性质15、电源不变时，三相异步电动机旋转磁场的转速由（）决定。

A、绕组极数B、绕组参数C、负载转矩D、负载性质16、绕线式异步电动机转⼦绕组的磁极对数（）定⼦的磁极对数。

A、多于B、少于C、等于D、⾃动适应17、异步电动机转⼦电流产⽣的旋转磁场与定⼦旋转磁场（）。

《电机与运动控制系统》课后习题参考答案第一章磁路（5题）1-1.一环形铁心，平均路径长度为36cm，横截面为3cm2,上绕400的线圈。

当励磁电流为1.4A时，铁心中的磁通为1.4⨯10-3Wb。

试求：（1）磁路的磁阻；（2）此时铁心的磁导率及相对磁导率。

[400⨯103A/Wb；0.003H/m，2400]解：①.R m=F/Φ=IW/Φ= 1.4⨯400/(1.4⨯10-3)=400000=400⨯103（A/Wb）；②.μ= l/(S⨯R m)=0.36/(0.0003⨯400⨯103) =0.003（H/m）；③.μr =μ/μ0 =0.003/（4π⨯10-7）=2387.3241。

答：（1）磁路的磁阻为：400⨯103A/Wb；（2）此时铁心的磁导率及相对磁导率分别为：0.003H/m和2400。

（答毕#）1-2.为了说明铁磁材料的磁导率随磁化状态而变化的情况，根据硅钢片的B-H曲线（图1-2-3）试计算：当磁密分别为0.8T、1.2T和1.6T 时，其磁导率和相对磁导率各为多少？说明磁导率与饱和程度有什么关系？[3.8⨯10-3H/m；3040；1.7⨯10-3H/m,1360；0.4⨯10-3H/m，320]解：①.由硅钢片的B-H曲线（图1-2-3）查得：当磁密分别为0.8T、1.2T和1.6T时，磁场强度分别为：0.2⨯103A/m、0.7⨯103A/M和4.25⨯103A/m。

根据μ=B/H和μr =μ/μ0，其磁导率和相对磁导率各为：4⨯10-3H/m、1.7⨯10-3H/m、0.4⨯10-3H/m和3180、1364、300（近似值，计算结果：0.004、0.0017、0.000376和3183.0989、1364.1852、299.5858）；②.由上述计算可知：硅钢片的磁导率随着饱和程度的增加而急剧减小[要得到0.8T的磁密，只需要磁场强度为：0.2⨯103A/m；而要得到1.6T的磁密，就需要磁场强度为：4.25⨯103A/m。

三相异步电动机复习练习题基本概念： 了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。

分析依据和方法： 掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。

基本公式： 转速、转差率和同步转速三者之间关系 s n 0 nn同步转速与磁极对数和电源频率之间的关系n 060 f 1p转矩与转速的关系T 9.55 P 2n过载系数Tmax，起动能力Tst，效率P 2T NT NP 1Y- △降压起动 T stY1T st ,Ist Y1 Ist33自耦降压起动 T st '(U1') 2 T st , I st ' U 1 ' I stU 1U 1一、填空题：1．电动机是将 能转换为 能的设备。

（电、机械）2．三相异步电动机主要有 和 两部分组成。

（定子、转子）3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的内表面冲有槽孔，用来嵌放 。

（磁、定子绕组）4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差路部分，其 1200 / P 。

（电路） 5．三相异步电动机的转子有 6．三相异步电动机的三相定子绕组通以 式和式两种形式。

（鼠笼、绕线），则会产生 。

（三相交流电流、旋转磁场）7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。

8．三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。

（电源的相序、随之改变）9．一台三相四极异步电动机，如果电源的频率 f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。

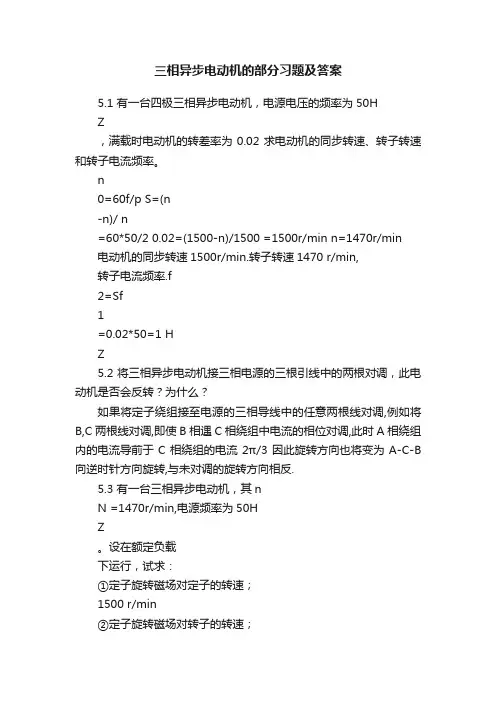

三相异步电动机的部分习题及答案5.1 有一台四极三相异步电动机，电源电压的频率为50HZ，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。

n0=60f/p S=(n-n)/ n=60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min电动机的同步转速1500r/min.转子转速1470 r/min,转子电流频率.f2=Sf1=0.02*50=1 HZ5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C 两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B 向逆时针方向旋转,与未对调的旋转方向相反.5.3 有一台三相异步电动机，其nN =1470r/min,电源频率为50HZ。

设在额定负载下运行，试求：①定子旋转磁场对定子的转速；1500 r/min②定子旋转磁场对转子的转速；30 r/min③转子旋转磁场对转子的转速；30 r/min④转子旋转磁场对定子的转速；1500 r/min⑤转子旋转磁场对定子旋转磁场的转速。

0 r/min5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？因为负载增加n 减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。

试求：①线电压为380V 时，三相定子绕组应如何接法？②求n 0,p,S N ,T N ,T st ,T max 和I st ；③额定负载时电动机的输入功率是多少？① 线电压为380V 时，三相定子绕组应为Y 型接法. ②T N =9.55P N /n N =9.55*3000/960=29.8Nm Tst/ T N =2 Tst=2*29.8=59.6 Nm T max / T N =2.0 T max =59.6 Nm I st /I N =6.5 I st =46.8A一般n N =(0.94-0.98)n 0 n 0=n N /0.96=1000 r/min SN= (n 0-n N )/ n 0=(1000-960)/1000=0.04 P=60f/ n 0=60*50/1000=3③ η=P N /P 输入 P 输入=3/0.83=3.615.7 三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.5.8 三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而且转矩大小相等。

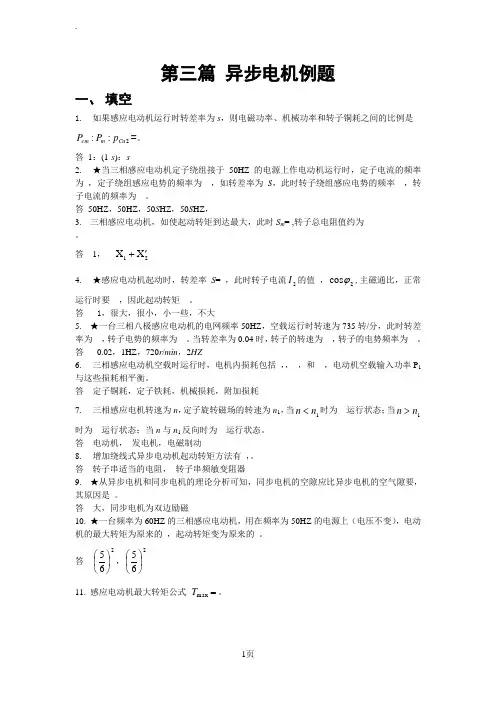

第三篇 异步电机例题一、 填空1. 如果感应电动机运行时转差率为s ，则电磁功率、机械功率和转子铜耗之间的比例是 2::Cu m em p P P =。

答 1：(1-s )：s2. ★当三相感应电动机定子绕组接于50HZ 的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为S ，此时转子绕组感应电势的频率 ，转子电流的频率为 。

答 50HZ ，50HZ ，50S HZ ，50S HZ ，3. 三相感应电动机，如使起动转矩到达最大，此时S m = ,转子总电阻值约为。

答 1， 21X X '+4. ★感应电动机起动时，转差率S = ，此时转子电流2I 的值 ，2cos ϕ,主磁通比，正常运行时要 ，因此起动转矩 。

答 1，很大，很小，小一些，不大5. ★一台三相八极感应电动机的电网频率50HZ ，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。

当转差率为0.04时，转子的转速为 ，转子的电势频率为 。

答 0.02，1HZ ，720r /min ，2HZ6. 三相感应电动机空载时运行时，电机内损耗包括 ，， ，和 ，电动机空载输入功率P 1与这些损耗相平衡。

答 定子铜耗，定子铁耗，机械损耗，附加损耗7. 三相感应电机转速为n ，定子旋转磁场的转速为n 1，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与n 1反向时为 运行状态。

答 电动机， 发电机，电磁制动8. 增加绕线式异步电动机起动转矩方法有 ，。

答 转子串适当的电阻， 转子串频敏变阻器9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要，其原因是 。

答 大，同步电机为双边励磁10. ★一台频率为60HZ 的三相感应电动机，用在频率为50HZ 的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。

答 265⎪⎭⎫ ⎝⎛，265⎪⎭⎫ ⎝⎛ 11. 感应电动机最大转矩公式 =max T 。

（完整版）三相异步电动机练习题及答案1电动机分为（交流电动机）（直流电动机），交流电动机分为（同步电动机）（异步电动机）异步电动机分为（三相电动机）（单相电动机）2电动机主要部件是由（定⼦）和（转⼦）两⼤部分组成。

此外，还有端盖、轴承、风扇等部件。

定⼦铁⼼：由内周有槽的（硅钢⽚）叠成三相绕组，机座：铸钢或铸铁。

3根据转⼦绕组结构的不同分为：（笼型转⼦转⼦）铁⼼槽内嵌有铸铝导条，（绕线型转⼦）转⼦铁⼼槽内嵌有三相绕组。

4笼型电机特点结构简单、价格低廉、⼯作可靠；（不能⼈为）改变电动机的机械特性。

绕线式转⼦电机特点结构复杂、价格较贵、维护⼯作量⼤；转⼦（外加电阻可⼈为改变）电动机的机械特性。

5分析可知：三相电流产⽣的合成磁场是⼀（旋转的磁场），即：⼀个电流周期，旋转磁场在空间转过（360°）旋转磁场的旋转⽅向取决于（三相电流的相序），任意调换两根电源进线则旋转磁场（反转）。

6若定⼦每相绕组由两个线圈（串联），绕组的始端之间互差（60°），将形成（两对）磁极的旋转磁场。

旋转磁场的磁极对数与（三相绕组的排列）有关。

旋转磁场的转速取决于磁场的（极对数）。

p=1时(n 0=60f 1)。

旋转磁场转速n0与（频率f1）和（极对数p ）有关。

7旋转磁场的同步转速和电动机转⼦转速之差与旋转磁场的同步转速之⽐称为（转差率S ）异步电动机运⾏中S=（1--9）％。

8⼀台三相异步电动机，其额定转速 n=1460 r/min ，电源频率 f1=50 Hz 。

试求电动机在额定负载下的转差率。

解：根据异步电动机转⼦转速与旋转磁场同步转速的关系可知：n0=1500 r/min , 即9定⼦感应电势频率 f 1不等于转⼦感应电势频率 f 2。

10 电磁转矩公式由公式可知:1. T 与定⼦每相绕组电压 U 2成（正⽐）。

U 1↓则T ↓。

2. 当电源电压 U1 ⼀定时，T 是 s 的函数,3. R2 的⼤⼩对 T 有影响。

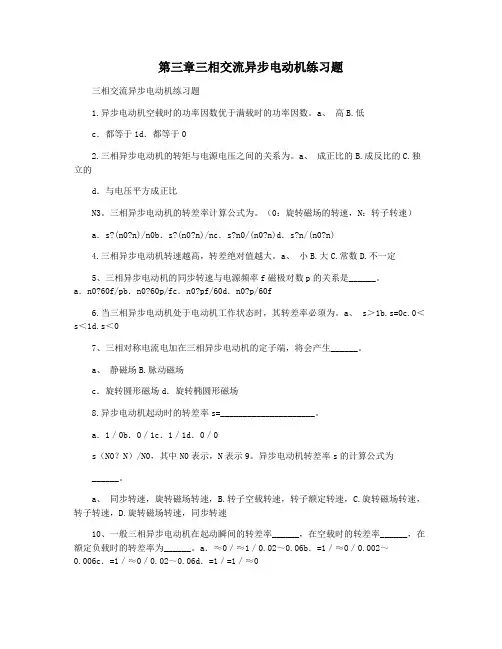

第三章三相交流异步电动机练习题三相交流异步电动机练习题1.异步电动机空载时的功率因数优于满载时的功率因数。

a、高B.低c．都等于1d．都等于02.三相异步电动机的转矩与电源电压之间的关系为。

a、成正比的B.成反比的C.独立的d．与电压平方成正比N3。

三相异步电动机的转差率计算公式为。

（0：旋转磁场的转速，N：转子转速）a．s?(n0?n)/n0b．s?(n0?n)/nc．s?n0/(n0?n)d．s?n/(n0?n)4.三相异步电动机转速越高，转差绝对值越大。

a、小B.大C.常数D.不一定5、三相异步电动机的同步转速与电源频率f磁极对数p的关系是______。

a．n0?60f/pb．n0?60p/fc．n0?pf/60d．n0?p/60f6.当三相异步电动机处于电动机工作状态时，其转差率必须为。

a、 s＞1b.s=0c.0＜s＜1d.s＜07、三相对称电流电加在三相异步电动机的定子端，将会产生______。

a、静磁场B.脉动磁场c．旋转圆形磁场d．旋转椭圆形磁场8.异步电动机起动时的转差率s=_____________________。

a．1／0b．0／1c．1／1d．0／0s（N0？N）/N0，其中N0表示，N表示9。

异步电动机转差率s的计算公式为______。

a、同步转速，旋转磁场转速，B.转子空载转速，转子额定转速，C.旋转磁场转速，转子转速，D.旋转磁场转速，同步转速10、一般三相异步电动机在起动瞬间的转差率______，在空载时的转差率______，在额定负载时的转差率为______。

a．≈0／≈1／0.02～0.06b．=1／≈0／0.002～0.006c．=1／≈0／0.02～0.06d．=1／=1／≈011.异步电动机在运行时，转子感应电流的频率最低；异步电动机在运行期间，转子感应电流的频率最高。

a、启动/空载B.空载/堵转C.额定/启动D.堵转/额定12、当三相异步电动机转差率0＜s＜1及-1＜s＜0时，电动机分别工作处于______状态。

异步电机例题与解答第三篇 异步电机例题一、 填空1. 如果感应电动机运行时转差率为s ，则电磁功率、机械功率和转子铜耗之间的比例是2::Cu m em p P P =。

答 1：(1-s )：s2. ★当三相感应电动机定子绕组接于50HZ 的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为S ，此时转子绕组感应电势的频率 ，转子电流的频率为 。

答 50HZ ，50HZ ，50S HZ ，50S HZ ，3. 三相感应电动机，如使起动转矩到达最大，此时S m = ,转子总电阻值约为。

答 1，21X X '+4. ★感应电动机起动时，转差率S = ，此时转子电流2I 的值 ，2cos ϕ ,主磁起动转矩增大，起动电流减小；C 起动转矩增大，起动电流不变；D 起动转矩减小，起动电流增大。

答 B1.一台50HZ三相感应电动机的转速为n=720r/min，该电机的级数和同步转速为（）。

Ａ４极，1500r/min；Ｂ６极，1000 r/min；Ｃ８极，750 r/min；Ｄ１０极，600 r/min。

答 C2.★笼型三相感应电动机的额定状态转速下降10，该电机转子电流产生的旋转磁动势%相对于定子的转速（）。

A 上升%10；10； B 下降%C 上升%)1 ； D 不变。

1/(10答 D3.国产额定转速为1450r/min的三相感应电动机为（）极电机。

A 2；B 4；C 6；D 8。

答 B4. ★一台三相感应电动机拖动额定恒转矩负载运行时若电源电压下降%10此时电机的电磁转矩（ ）。

A NT T = ； B NT T 81.0=；CNT T 9.0= ； DNT T >。

答 A5. ★三相异步电动机气隙增大，其他条件不变，则空载电流（ ）。

A 增大 ；B 减小 ；C 不变 ；D 不能确定。

答 A6. 三相感应电动机等效电路中的附加电阻'-2)1(R ss 上所消耗的电功率应等于（ ）：A 输出功率2P ； B 输入功率1P ；C 电磁功率emP ； D 总机械功率P m 。

（完整版）三相异步电动机复习练习题..三相异步电动机复习练习题基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。

分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。

基本公式：转速、转差率和同步转速三者之间关系nnn s -=0 同步转速与磁极对数和电源频率之间的关系pf n 1060= 转矩与转速的关系29.55P T n= 过载系数N T T max =λ，起动能力N st T T =，效率12P P=η Y-△降压起动?=st Yst T T 31,?=st Y st I I 31 自耦降压起动st stT U U T 21'1')(=,st st I U U I 1'1'=一、填空题：1．电动机是将能转换为能的设备。

（电、机械）2．三相异步电动机主要有和两部分组成。

（定子、转子）3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的路部分，其内表面冲有槽孔，用来嵌放。

（磁、定子绕组）4．三相异步电动机的三相定子绕组是定子的部分，空间位置相差1200 / P 。

（电路）5．三相异步电动机的转子有式和式两种形式。

（鼠笼、绕线）6．三相异步电动机的三相定子绕组通以，则会产生。

（三相交流电流、旋转磁场）7．三相异步电动机旋转磁场的转速称为同步转速，它与电源频率和磁极对数有关。

8．三相异步电动机旋转磁场的转向是由决定的，运行中若旋转磁场的转向改变了，转子的转向。

（电源的相序、随之改变）9．一台三相四极异步电动机，如果电源的频率f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。

1.三相异步电动机旋转磁场的转向与( )有关。

（6.0分）A.电源频率B.转子转速C.电源相序我的答案：C√答对2.一台6极三相异步电动机，通入50Hz的交流电，请问其定子旋转磁场转速为（）rmin（6.0分）A.750B.1000C.1500我的答案：B√答对3.三相异步电动机在正常运转时，转子磁场在空间的转速为（）（n1为定子旋转磁场速度，n1=60fp, n为转子转速，s为转差率）（6.0分）A.n1B.nC.s n1我的答案：A√答对4.一台4极绕线式异步电动机，在50Hz电源下满载运行，测得其满载转差率S n=0.05, 请问转子中电流的频率为（）（6.0分）A.2.5 HzB.50 HzC.47.5 Hz我的答案：B×答错5.异步电机作为电动机运行时，其转差率S范围( )（6.0分）A.S＞1B.0＜S≤1C.S＜0我的答案：B√答对1.异步电动机的三种运行状态为（）（8.0分））A.起动B.制动C.发电D.电动我的答案：BCD√答对2.以下哪些属于异步电动机的主要结构部件（）（8.0分））A.定子铁心B.转子导条（绕组）C.转子铁心D.定子绕组我的答案：ABCD√答对3.三相异步电动机定子旋转磁场转速取决于（）（8.0分））A.电源频率B.负载大小C.极对数D.电压大小我的答案：AC√答对4.关于异步电动机额定值的描述正确的是（）（8.0分））A.额定功率指定子输入的有功功率B.额定电压是指线电压C.额定电流是指线电流D.电机额定转速小于定子旋转磁场速度我的答案：AC×答错5.三相异步电动机机负载增加时，下面说法正确的是（）（8.0分））A.定子电流增大B.转子电流增大C.电机转速下降D.转子电流频率增加我的答案：AB×答错1.三相异步电动机的最大转矩Tmax和起动转矩Tst与定子电压U1的平方成正比。

（6.0分）我的答案：正确√答对2.当电源电压恒定时，异步电动机最大转矩会随着负载的增加而增加。

武汉纺织大学第三章3 . 1 三相异步电动机的结构主要是哪几部分?它们分别起什么作用?答: 三相异步电动机的结构分定子和转子两部分,定、转子之间有空气隙。

定子是由定子铁心、定子绕组和机座三个部分组成。

定子铁心是磁路的一部分, 同时用来嵌放定子绕组; 定子绕组通电时能产生磁场; 机座用来固定与支撑定子铁心。

转子部分有转子铁心和转子绕组。

转子铁心也是磁路的一部分, 同时用来嵌放转子绕组; 转子绕组的作用是产生感应电动势、流过电流并产生电磁转矩。

3 . 2 异步电动机的基本工作原理是什么?为什么异步电动机在电动运行状态时,其转 子的转速总是低于同步转速?答: 异步电动机是应用通电导体在磁场中产生电磁力的原理而工作的。

电动机在工作时 定子旋转磁场与转子之间要有相对切割运动,否则在转子绕组中不能产生感应电动势, 不能产生电流,也就没有电磁转矩,所以在电动运行状态时,转子的转速不能等于同步转速,只能低于同步转速。

3 . 3 什么叫转差率?三相异步电动机的额定转差率为多少?为什么转差率是异步电动 机最重要的一个技术参数?答: 旋转磁场转速即同步转速1n 与转子转速n 之差(1n - n)称为转差。

转差(1n - n)与同步转速1n 之比,称为转差率,用s 表示,即 s=11n nn 额定转差率N s 很小,约为0.015~0.05。

转子转速n=1n ( 1 - s),用转差率s 能表示转子转速, 转子的感应电动势也与转差率相关,所以转差率是最重要的一个技术参数。

3 .4 已知一台三相异步电动机的额定功率N P =10 kW ,额定电压N U =380 V ,额定功 率因数cos N ϕ=0 . 75 ,额定效率N η=86 %,问其额定电流N I 为多少?解: 由 N P =3N U N I cos N ϕN η× 310-kW则有75.086.038031010cos 31033⨯⨯⨯⨯=⨯=NN N N N U P I ϕη=23.6A3 .5 一台异步电动机定子绕组有6根引出线,其铭牌上标明“电压380 /220 V ,接法 Y/Δ”。

三相异步电动机复习练习题基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。

分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。

基本公式：转速、转差率和同步转速三者之间关系nnn s -=0 同步转速与磁极对数和电源频率之间的关系pf n 1060= 转矩与转速的关系29.55P T n= 过载系数N T T max =λ，起动能力N st T T =，效率12P P=η Y-△降压起动∆=st Yst T T 31,∆=st Y st I I 31 自耦降压起动st stT U U T 21'1')(=,st st I U U I 1'1'=一、填空题：1．电动机是将 能转换为 能的设备。

（电、机械） 2．三相异步电动机主要有 和 两部分组成。

（定子、转子）3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其内表面冲有槽孔，用来嵌放 。

（磁、定子绕组）4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差1200 / P 。

（电路）5．三相异步电动机的转子有 式和 式两种形式。

（鼠笼、绕线） 6．三相异步电动机的三相定子绕组通以 ，则会产生 。

（三相交流电流、旋转磁场）7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。

8．三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。

（电源的相序、随之改变）9．一台三相四极异步电动机，如果电源的频率f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。

三相异步电动机复习练习题基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转矩、最大转矩和起动转矩，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。

分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转矩、最大转矩和起动转矩以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。

基本公式：转速、转差率和同步转速三者之间关系nnn s -=0 同步转速与磁极对数和电源频率之间的关系pf n 1060= 转矩与转速的关系29.55P T n= 过载系数N T T max =λ，起动能力N st T T =，效率12P P=η Y-△降压起动∆=st Yst T T 31,∆=st Y st I I 31 自耦降压起动st stT U U T 21'1')(=,st st I U U I 1'1'=一、填空题：1．电动机是将 能转换为 能的设备。

（电、机械） 2．三相异步电动机主要有 和 两部分组成。

（定子、转子）3．三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 路部分，其内表面冲有槽孔，用来嵌放 。

（磁、定子绕组）4．三相异步电动机的三相定子绕组是定子的 部分，空间位置相差1200 / P 。

（电路）5．三相异步电动机的转子有 式和 式两种形式。

（鼠笼、绕线） 6．三相异步电动机的三相定子绕组通以 ，则会产生 。

（三相交流电流、旋转磁场）7．三相异步电动机旋转磁场的转速称为 同步转速，它与电源频率和 磁极对数 有关。

8．三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。

（电源的相序、随之改变）9．一台三相四极异步电动机，如果电源的频率f 1 =50Hz ，则定子旋转磁场每秒在空间转过 25 转。

判断题
1、不管异步电机转子是旋转，还是静止，定、转子磁通势都是相至静止的（）。

2、三相异步电动机转子不动时，经由空气隙传递到转子侧的电磁功率全部转化为转子铜损耗（）。

3、三相异步电动机的最大电磁转矩T m的大小与转子电阻r2阻值无关（）。

4、通常三相笼型异步电动机定子绕组和转子绕组的相数不相等，而三相绕线转子异步电动机的定、转子相数则相等。

（）
5、三相异步电机当转子不动时，转子绕组电流的频率与定子电流的频率相同（）。

计算题
有一台过载能力为2的三相异步电动机，其额定电压为380V，带额定负载运行时，由于电网突然故障，电网电压下降到230V，通过计算说明在此负载转矩下，电动机能否继续运行。

1．异步电动机的转子有哪两种类型？各有什么特点？解：一种为绕线型转子。

转子上有与定子绕组相似的三相绕组，接成Y 接，三根引出 线通过集电环和电刷引出，以备接电阻或直接短路。

另一种为鼠笼转子。

转子绕组为笼形，导条嵌于槽内，两端各有一个端环将导条短路。

2．异步电机有哪三种运行状态？这三种运行状态的电功率和机械功率的流向如何？如何 根据转速来判断是哪种运行状态？解：设1n 代表同步转速，n 代表电机转速。

（1）电动机状态：01≥≥n n电机吸收电功率，输出机械功率；（2）发电机状态：1n n ≥电机吸收机械功率，输出电功率；（3）电磁制动状态：0≤n电机吸收电功率和机械功率，转化为电机内部的损耗。

3．已知一台三相异步电动机，,77.0cos ,380,4===N N N V U kW P φmi n /960,84.0r n N N ==η，求该电动机的额定电流。

解： )(4.977.084.03803104cos 33A U P I N N N N N =⨯⨯⨯⨯==φη4．一台三相绕线型异步电动机，A I V U N N 35,380==，定、转子绕组均为Y 接，每相 串联匝数和绕组因数为93.0,170,945.0,3202211====dp dp k N k N 。

求：（1）这台电机的变比i e k k ,；（2）当转子绕组开路且处于静止状态时，定子加额定电压，求转子每相感应电动势；（3）当转子绕组短路且处于静止状态时，定子接电源，量得定子电流为额定值，求 转子每相电流（忽略定子电流中的励磁成分）。

解：（1） 913.193.0170945.03202211=⨯⨯==dp dp e k N k N k913.193.01703945.03203222111=⨯⨯⨯⨯==dp dp i k N m k N m k （2）此时，电机相当于一台空载的变压器，因此，)(2203380311V U U E N===≈)(115913.122012V k E E e === （3）此时，电机相当于一台短路的变压器，在忽略励磁电流的情况下，有0'21=+∙∙I I所以)(6735913.11'22A I k I k I i i =⨯===5．一台笼型转子三相异步电动机，定子绕组：902.0,11411==dp k N ；转子导条数为 422=Q 。
