Controllogix介绍自从罗克韦尔自动化1987年进入中国以来，其产品在制造加工业得到了广泛的应用。
罗克韦尔公司在自控领域拥有许多著名的品牌，AB(AllenBradley)是其品牌之一，包括五十万种以上的产品，并提供工业控制和系统解决方案。
此主题相关图片如下：此主题相关图片如下：Controllogix是罗克韦尔公司在1998年推出AB系列的模块化PLC，代表了当前PLC发展的最高水平，是目前世界上最具有竞争力的控制系统之一，Controllogix将顺序控制、过程控制、传动控制及运动控制、通讯、IO技术集成在一个平台上，可以为各种工业应用提供强有力的支持，适用于各种场合，最大的特点是可以使用网络将其相互连接，各个控制站之间能够按照客户的要求进行信息的交换。
Controllogix采用框架式结构，所有得模块都插在框架的背板上，背板支持模块的热插拔。
下图（见附件一）展示了典型的网络架构：从图中可以看出，Controllogix的网络能力可以使控制器的IO端子不必放在本地，而是可以放在工艺现场，cpu框架可以通过总线（controlnet）来完成信息的传递，有点像传统的dcs结构，这种方式大大的拓展了Controllogix的应用范围。
在上图的基础上可以方便的构建成AB典型三层结构的网络，这种网络可以把所有的系统设备有机地结合为一个整体，成为当前的ERP系统中的一个组成部分。
鉴于工业现场的高可靠性要求，Controllogix可以提供完善的控制器冗余功能，采用热备的方式构建控制器，两个框架采用完全相同的配置，之间使用同步电缆连接，不仅控制器可以采用热备，通讯网络也可以采用相似的方式进行热备，如下图（见附件二）：除以上的部分可以热备外，控制器的电源也可以进行热备，这样大大提高了控制器的运行的可靠性。
在组建通讯网络时，Ethernet/ip、controlnet是比较常用的通讯协议，除此之外，Controllogix还支持devicenet、DH+、RS232、DH485等。

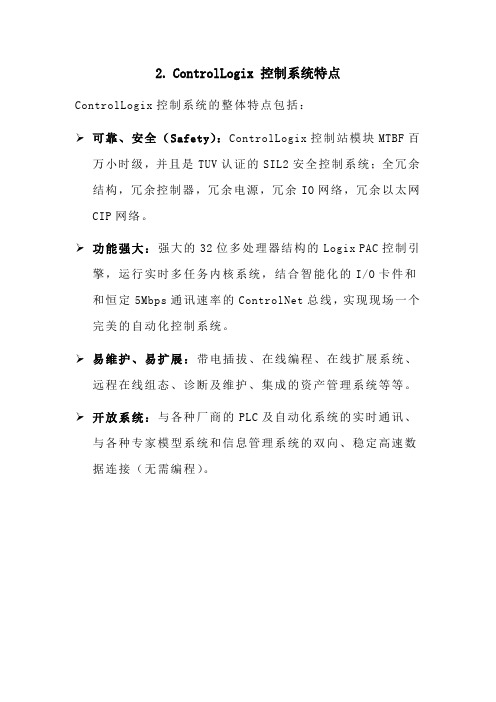

2. ControlLogix 控制系统特点ControlLogix控制系统的整体特点包括：➢可靠、安全（Safety）：ControlLogix控制站模块MTBF百万小时级，并且是TUV认证的SIL2安全控制系统；全冗余结构，冗余控制器，冗余电源，冗余IO网络，冗余以太网CIP网络。
➢功能强大：强大的32位多处理器结构的Logix PAC控制引擎，运行实时多任务内核系统，结合智能化的I/O卡件和和恒定5Mbps通讯速率的ControlNet总线，实现现场一个完美的自动化控制系统。
➢易维护、易扩展：带电插拔、在线编程、在线扩展系统、远程在线组态、诊断及维护、集成的资产管理系统等等。
➢开放系统：与各种厂商的PLC及自动化系统的实时通讯、与各种专家模型系统和信息管理系统的双向、稳定高速数据连接（无需编程）。
2.1可靠、安全（Safety）2.1.1 ControlLogix控制站模块平均无故障间隔时间(MTBF)百万小时级。
2.1.2 单机ControlLogix控制站即已是获得TUV认证的SIL2安全控制系统。
这意味着高达99.9999%的故障安全率，即每小时连续运行系统安全失效率（PFH）小于千万分之一。
当然，每一DO和AO通道均可图形化组态为当故障及在线编程时为关断、保持上次值及预定义值三种状态之一，以确保工艺系统及设备有安全的控制输出。
2.1.3 ControlLogix热备冗余：在2个独立框架中电源、控制器、通讯及热备冗余模块完全按1：1配置，热备模块通过高速光纤同步数据。
在主控制器意外故障时系统自动切换，由“从控制器”使用最新数据内容执行程序并更新I/O。
热备冗余系统实现主从之间平稳无扰动切换。
并且，以太网模板IP地址在切换时亦能自动切换，保证系统可靠地连续运行。
2.1.4 IEC 61158国际标准现场总线的冗余ControlNet用于IO网络：二条通道同时传送数据，没有任何切换延迟。
罗克韦尔PLC资料汇总本帖专门汇总了罗克韦尔各系列PLC的样本、使用手册、安装软件及相关的教程、程序案例等。
希望能对大家有所帮助！一、样本手册•RSLogix5000自定义指令编程技巧•control logix 5000 MSG指令使用指南•Logix5000_控制器常用过程-编程手册•Logix5000控制器通用程序编程手册•logix5000用户手册•RSLogix5000编程软件应用手册•RSLogix500中文编程手册（入门篇）•罗克韦尔Logix5000控制器快速入门•罗克韦尔Logix5000 控制器高级过程控制和驱动指令参考手册•罗克韦尔Logix 5000控制器运动控制指令集•罗克韦尔Logix5000控制器执行时间和内存使用情况参考手册•罗克韦尔MicroLogix 1400可编程控制器用户手册•罗克韦尔MicroLogix 1100 可编程控制器用户手册•罗克韦尔MicroLogix 1200 可编程控制器用户手册•罗克韦尔MicroLogix可编程控制器选型手册•罗克韦尔PLC-5系统选型指南•AB Controllogix实用手册_RA专家力作•ControlLogix模拟量IO模块用户手册•control logix 5000 MSG指令使用指南•罗克韦尔ControlLogix 系统用户手册•罗克韦尔ControlLogix HART I/O 模块简化调试、运行和维护•罗克韦尔 MicroLogixTM 1500可编程序控制器用户手册•MICRO800系列的IPID指令详解•罗克韦尔Micro800可编程控制器通用指令•罗克韦尔 Micro800 PLC系列选型指南•罗克韦尔 Micro810可编程控制器用户手册•罗克韦尔 Micro830和Micro850可编程控制器用户手册•SLC500指令集参考•罗克韦尔SLC 500用户手册•1734模块安装指南二、教程案例•印度同事写的AB程序•AB控制系统调试总结•罗克韦尔小型PLC资料•AB plc与西门子S7-200 的通讯解决方案•罗克韦尔AB PLC硬件视频2•罗克韦尔AB PLC硬件视频1•罗克韦尔PLC中级培训笔记及实操•AB PLC例程589个•AB全系列常用IO接线大全•AB-PLC培训（超级实用）•AB PLC使用技巧与常遇到的问题和解决方案•AB-PLC实例程序•对初学者进阶有一定帮助的AB PLC仿真程序•AB PLC通过RS232接口连接AB触摸屏•AB PLC冗余调试具体步骤•AB PLC程序调试资料•AB-PLC某汽车涂装生产线程序•AB PLC冗余系统的搭建•浙大AB plc视频教程32讲•AB PLC新资料集合19个•AB PLC学习资料•ControlLogix、CompactLogix连接Modbus最佳方案•上海宝钢AB PLC 原料输送程序 controllogix 系列程序供大家研究•Rslogix5000标准课程•LOGIX5000视频教程•RSlogix5000仿真软件使用教程•RSlogix5000经典实验教程•RSlogix5000经典教程•ABlogic5000PLC与施耐德通讯模块实例•RSLogix 5000 +MVI69实现ModbusRTU通讯•RSlLogix5000电厂输煤控制程序•AB compactlogix5000 plc基础培训•logix5550指令学习•AB_Emulate5000仿真模拟教材•两个AB1769通讯文档的应用•AB 1500编程小案例•AB5000高级培训资料•AB RS5000实例•RSLogix5000V20软件授权激活（亲自测试有效）•RSlogix5000V20软件及仿真软件授权。
ControlLogix基础培训手册目录1常用工具1.1通讯管理工具RSLinx1.2模块升级工具ControlFLASH2ControlLogix编程指南2.1ControlLogix平台简介2.2Logix5000编程软件快速入门2.2.1安装控制器2.2.2创建及下载工程2.2.2.1创建工程2.2.2.2添加模块2.2.2.3改变模块属性2.2.2.4查看I/O2.2.2.5创建标签(Tag)2.2.2.6利用别名标签(Alias Tag)记录I/O2.2.2.7输入梯形图程序2.2.2.8下载工程2.2.3查看程序扫描时间2.2.4查看控制器内存使用情况2.3梯形图常用指令2.4功能块图编程与过程控制3ControlNet组态软件（RSNetworx for CN）3.1ControlNet基本知识3.2RSNetworx for CN操作步骤4DeviceNet组态软件（RSNetworx for DN）4.1DeviceNet基本知识4.2RSNetworx for DN操作步骤5流程监控软件RSView1常用工具1.1通讯管理工具RSLinxRSLinx是罗克韦尔自动化公司为用户提供的通讯管理软件，它运行在Windows操作系统的计算机上。
用户只需选择一种从该计算机到工业控制网络上任一模块的通讯方式，就可以通过该软件建立起与工业控制网络上所有设备的通讯。
RSLinx操作举例（计算机到Logix处理器为串口连接）：1)用户选择从计算机到网络的通讯方式：串口方式2)用户检查计算机上相关通讯卡件是否已经安装，连接电缆是否正确：使用1756-CP3连接计算机和处理器。
3)点击RSLinx“communication(通讯)”下拉菜单中的“Configure Drivers(配置驱动方式)”选项。
4)在“available drivers（可用驱动方式）”中选择“RS-232 DF1 devices”，再点击“add new”选项，并选择OK。
