罗克韦尔自动化智能mcc介绍

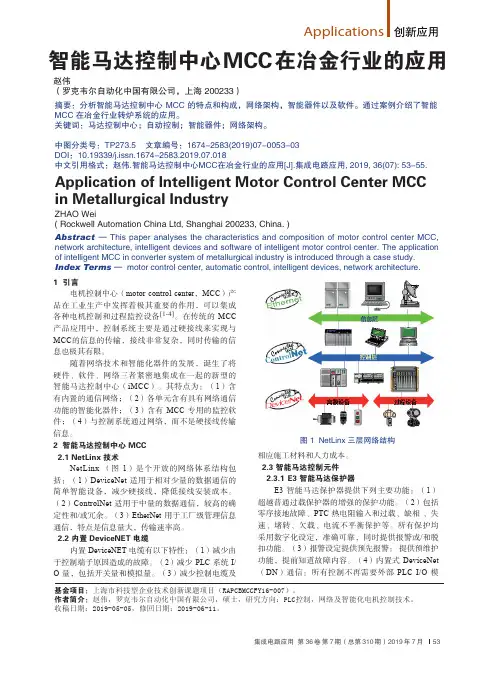

Applications 创新应用集成电路应用 第 36 卷 第 7 期（总第 310 期）2019 年 7 月 531 引言电机控制中心（motor control center ，MCC ）产品在工业生产中发挥着极其重要的作用，可以集成各种电机控制和过程监控设备[1-4]。

在传统的 MCC 产品应用中，控制系统主要是通过硬接线来实现与 MCC 的信息的传输，接线非常复杂，同时传输的信息也极其有限。

随着网络技术和智能化器件的发展，诞生了将硬件、软件、网络三者紧密地集成在一起的新型的智能马达控制中心（iMCC ）。

其特点为：（1）含有内置的通信网络；（2）各单元含有具有网络通信功能的智能化器件；（3）含有 MCC 专用的监控软件；（4）与控制系统通过网络，而不是硬接线传输信息。

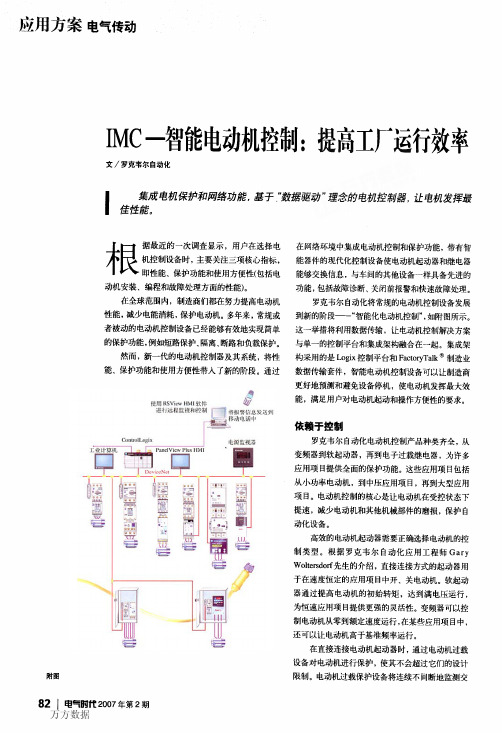

2 智能马达控制中心 MCC 2.1 NetLinx 技术NetLinx （图 1）是个开放的网络体系结构包括：（1）DeviceNet 适用于相对少量的数据通信的简单智能设备，减少硬接线，降低接线安装成本。

（2）ControlNet 适用于中量的数据通信，较高的确定性和/或冗余。

（3）EtherNet 用于工厂级管理信息通信，特点是信息量大，传输速率高。

2.2 内置 DeviceNET 电缆内置 DeviceNET 电缆有以下特性：（1）减少由于控制端子原因造成的故障。

（2）减少 PLC 系统 I/O 量，包括开关量和模拟量。

（3）减少控制电缆及相应施工材料和人力成本。

2.3 智能马达控制元件 2.3.1 E3 智能马达保护器E3 智能马达保护器提供下列主要功能：（1）超越普通过载保护器的增强的保护功能。

（2）包括零序接地故障、PTC 热电阻输入和过载、缺相 、失速、堵转、欠载、电流不平衡保护等。

所有保护均采用数字化设定，准确可靠，同时提供报警或/和脱扣功能。

（3）报警设定提供预先报警： 提供预维护功能，提前知道故障内容。

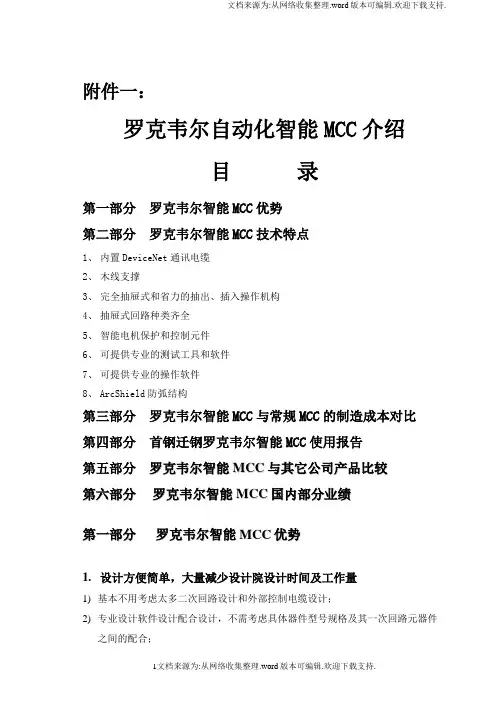

附件一：罗克韦尔自动化智能MCC介绍目录第一部分罗克韦尔智能MCC优势第二部分罗克韦尔智能MCC技术特点1、内置DeviceNet通讯电缆2、木线支撑3、完全抽屉式和省力的抽出、插入操作机构4、抽屉式回路种类齐全5、智能电机保护和控制元件6、可提供专业的测试工具和软件7、可提供专业的操作软件8、ArcShield防弧结构第三部分罗克韦尔智能MCC与常规MCC的制造成本对比第四部分首钢迁钢罗克韦尔智能MCC使用报告第五部分罗克韦尔智能M C C与其它公司产品比较第六部分罗克韦尔智能M C C国内部分业绩第一部分罗克韦尔智能M C C优势1.设计方便简单，大量减少设计院设计时间及工作量1)基本不用考虑太多二次回路设计和外部控制电缆设计；2)专业设计软件设计配合设计，不需考虑具体器件型号规格及其一次回路元器件之间的配合；2.安装调试简单省时，可靠性高1)MCC基本没有控制电缆，因此可以减少施工量和80％控制电缆和电缆桥架数量。

2)不需要对系统进行打点，可以大大减少调试时间。

3)不需要PLC I/O端子柜及中间继电器柜，可以大大减少故障点。

4)防护等级高与普通低压柜及普通MCC柜，能过适应恶劣环境。

3.运行1)智能器件的超强保护及预报警功能，确保系统运行正常；2)不需要PLC I/O端子及中间继电器及大量硬接线，大大减少故障隐患，保证安全运行。

4.维修1)智能器件的应用使系统维护变被动维护或定期检修为主动维护和预防性维护；2)所有元器件正面安装，便于维护；3)智能器件的更换不需要重新设置（只有DeviceNet有该功能）。

5.管理及控制一体化，实现整体信息化1)设备网（DEVICE NET， IEC及国家标准)为实时网络，可以实时上传数据。

2)远程实时监控MCC运行。

通过三网集成，无缝连接（Net Links）技术将设备层信息集成至车间，工厂直至企业层。

3)为生产执行系统(MES)，电脑化维修管理系统（CMMS），企业资产管理（EAM）及企业资源管理(ERP) 系统提供极其便利的管理，监控一体化信息平台。

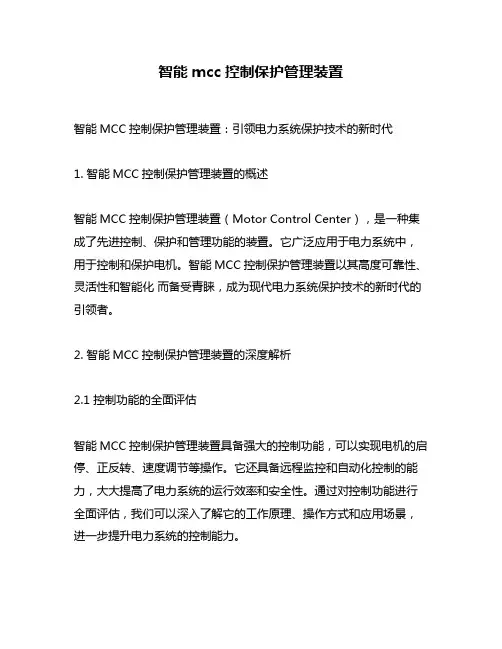

智能mcc控制保护管理装置智能MCC控制保护管理装置：引领电力系统保护技术的新时代1. 智能MCC控制保护管理装置的概述智能MCC控制保护管理装置（Motor Control Center），是一种集成了先进控制、保护和管理功能的装置。

它广泛应用于电力系统中，用于控制和保护电机。

智能MCC控制保护管理装置以其高度可靠性、灵活性和智能化而备受青睐，成为现代电力系统保护技术的新时代的引领者。

2. 智能MCC控制保护管理装置的深度解析2.1 控制功能的全面评估智能MCC控制保护管理装置具备强大的控制功能，可以实现电机的启停、正反转、速度调节等操作。

它还具备远程监控和自动化控制的能力，大大提高了电力系统的运行效率和安全性。

通过对控制功能进行全面评估，我们可以深入了解它的工作原理、操作方式和应用场景，进一步提升电力系统的控制能力。

2.2 保护功能的广度探讨智能MCC控制保护管理装置作为电力系统的重要组成部分，必须兼具高效的保护功能。

它可以实时监测电机的电流、电压、功率因数等参数，并在异常情况下实施保护措施，以防止电机故障和电力系统事故的发生。

我们可以从过载保护、短路保护、接地保护等方面来全面探讨智能MCC控制保护管理装置的保护功能，深入理解其在电力系统中的作用和意义。

2.3 管理功能的灵活性讨论除了控制和保护功能，智能MCC控制保护管理装置还具备强大的管理功能。

它可以实现电力系统的监控、数据采集、故障诊断等任务，为电力系统的运行和维护提供了重要支持。

在管理功能的灵活性讨论中，我们可以探索智能MCC控制保护管理装置的远程管理、数据分析和报警功能等，了解其在电力系统管理方面的优势和应用前景。

3. 智能MCC控制保护管理装置的个人观点和理解作为一种领先的电力系统保护技术装置，智能MCC控制保护管理装置在提高电力系统的安全性、可靠性和运行效率方面发挥了巨大的作用。

它的先进功能和智能化特性使得电力系统的运行更加灵活和高效。

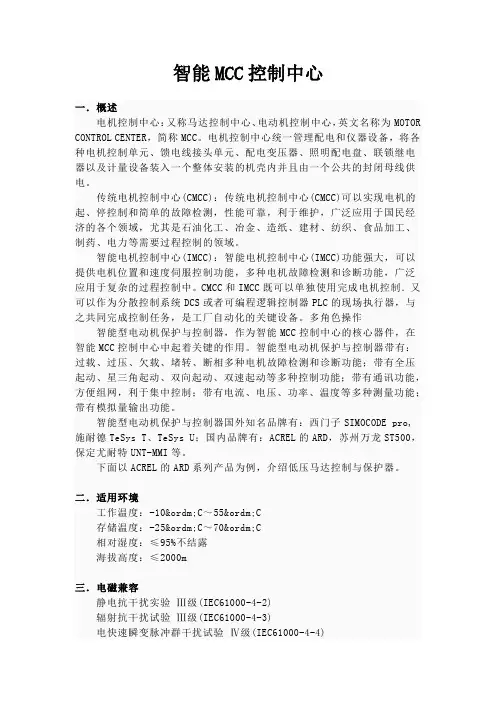

智能MCC控制中心一．概述电机控制中心：又称马达控制中心、电动机控制中心，英文名称为MOTOR CONTROL CENTER，简称MCC。

电机控制中心统一管理配电和仪器设备，将各种电机控制单元、馈电线接头单元、配电变压器、照明配电盘、联锁继电器以及计量设备装入一个整体安装的机壳内并且由一个公共的封闭母线供电。

传统电机控制中心(CMCC)：传统电机控制中心(CMCC)可以实现电机的起、停控制和简单的故障检测，性能可靠，利于维护，广泛应用于国民经济的各个领域，尤其是石油化工、冶金、造纸、建材、纺织、食品加工、制药、电力等需要过程控制的领域。

智能电机控制中心(IMCC)：智能电机控制中心(IMCC)功能强大，可以提供电机位置和速度伺服控制功能，多种电机故障检测和诊断功能，广泛应用于复杂的过程控制中。

CMCC和IMCC既可以单独使用完成电机控制．又可以作为分散控制系统DCS或者可编程逻辑控制器PLC的现场执行器，与之共同完成控制任务，是工厂自动化的关键设备。

多角色操作智能型电动机保护与控制器，作为智能MCC控制中心的核心器件，在智能MCC控制中心中起着关键的作用。

智能型电动机保护与控制器带有：过载、过压、欠载、堵转、断相多种电机故障检测和诊断功能；带有全压起动、星三角起动、双向起动、双速起动等多种控制功能；带有通讯功能，方便组网，利于集中控制；带有电流、电压、功率、温度等多种测量功能；带有模拟量输出功能。

智能型电动机保护与控制器国外知名品牌有：西门子SIMOCODE pro,施耐德TeSys T、TeSys U；国内品牌有：ACREL的ARD，苏州万龙ST500，保定尤耐特UNT-MMI等。

下面以ACREL的ARD系列产品为例，介绍低压马达控制与保护器。

二．适用环境工作温度：-10ºC～55ºC存储温度：-25ºC～70ºC相对湿度：≤95%不结露海拔高度：≤2000m三．电磁兼容静电抗干扰实验Ⅲ级(IEC61000-4-2)辐射抗干扰试验Ⅲ级(IEC61000-4-3)电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)浪涌抗干扰试验Ⅳ级(IEC61000-4-5)射频传导干扰试验Ⅲ级(IEC61000-4-6)电磁场抗干扰试验Ⅲ级(IEC61000-4-8)四．功能测量功能：电流参数、电压、功率、相序、剩余电流（接地/漏电流）。

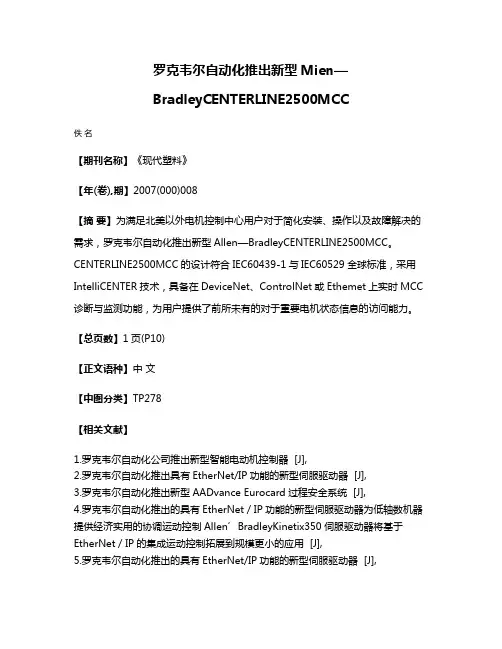

罗克韦尔自动化推出新型Mien—
BradleyCENTERLINE2500MCC
佚名
【期刊名称】《现代塑料》
【年(卷),期】2007(000)008
【摘要】为满足北美以外电机控制中心用户对于简化安装、操作以及故障解决的需求，罗克韦尔自动化推出新型Allen—BradleyCENTERLINE2500MCC。

CENTERLINE2500MCC的设计符合IEC60439-1与IEC60529全球标准，采用IntelliCENTER技术，具备在DeviceNet、ControlNet或Ethemet上实时MCC 诊断与监测功能，为用户提供了前所未有的对于重要电机状态信息的访问能力。

【总页数】1页(P10)
【正文语种】中文
【中图分类】TP278
【相关文献】
1.罗克韦尔自动化公司推出新型智能电动机控制器 [J],
2.罗克韦尔自动化推出具有EtherNet/IP功能的新型伺服驱动器 [J],
3.罗克韦尔自动化推出新型AADvance Eurocard过程安全系统 [J],
4.罗克韦尔自动化推出的具有EtherNet／IP功能的新型伺服驱动器为低轴数机器提供经济实用的协调运动控制Allen’BradleyKinetix350伺服驱动器将基于EtherNet／IP的集成运动控制拓展到规模更小的应用 [J],
5.罗克韦尔自动化推出的具有EtherNet/IP功能的新型伺服驱动器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

Lllll 附件一：罗克韦尔自动化智能MCC介绍目录第一部分罗克韦尔智能MCC优势第二部分罗克韦尔智能MCC技术特点1、内置DeviceNet通讯电缆2、木线支撑3、完全抽屉式和省力的抽出、插入操作机构4、抽屉式回路种类齐全5、智能电机保护和控制元件6、可提供专业的测试工具和软件7、可提供专业的操作软件8、ArcShield防弧结构第三部分罗克韦尔智能MCC与常规MCC的制造成本对比第四部分首钢迁钢罗克韦尔智能MCC使用报告第五部分罗克韦尔智能M C C与其它公司产品比较第六部分罗克韦尔智能M C C国内部分业绩第一部分罗克韦尔智能M C C优势1.设计方便简单，大量减少设计院设计时间及工作量1)基本不用考虑太多二次回路设计和外部控制电缆设计；2)专业设计软件设计配合设计，不需考虑具体器件型号规格及其一次回路元器件之间的配合；2.安装调试简单省时，可靠性高1)MCC基本没有控制电缆，因此可以减少施工量和80％控制电缆和电缆桥架数量。

2)不需要对系统进行打点，可以大大减少调试时间。

3)不需要PLC I/O端子柜及中间继电器柜，可以大大减少故障点。

4)防护等级高与普通低压柜及普通MCC柜，能过适应恶劣环境。

3.运行1)智能器件的超强保护及预报警功能，确保系统运行正常；2)不需要PLC I/O端子及中间继电器及大量硬接线，大大减少故障隐患，保证安全运行。

4.维修1)智能器件的应用使系统维护变被动维护或定期检修为主动维护和预防性维护；2)所有元器件正面安装，便于维护；3)智能器件的更换不需要重新设置（只有DeviceNet有该功能）。

5.管理及控制一体化，实现整体信息化1)设备网（DEVICE NET， IEC及国家标准)为实时网络，可以实时上传数据。

2)远程实时监控MCC运行。

通过三网集成，无缝连接（Net Links）技术将设备层信息集成至车间，工厂直至企业层。

3)为生产执行系统(MES)，电脑化维修管理系统（CMMS），企业资产管理（EAM）及企业资源管理(ERP) 系统提供极其便利的管理，监控一体化信息平台。

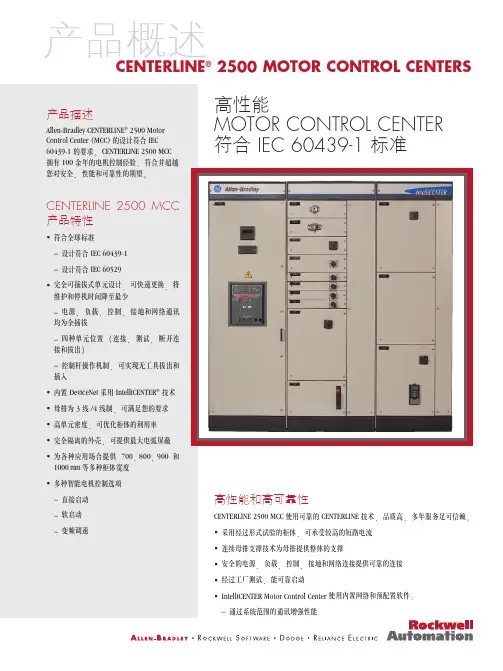

CENTERLINE 2500 IEC 电机控制中心助力 安全性提升作者：Mark Ossanna、Diego Wilches安全理念依托 100 多年的电机控制经验积累，Allen-Bradley® CENTERLINE® 2500 电机控制中心 (MCC) 可满足安全和可靠性需求。
