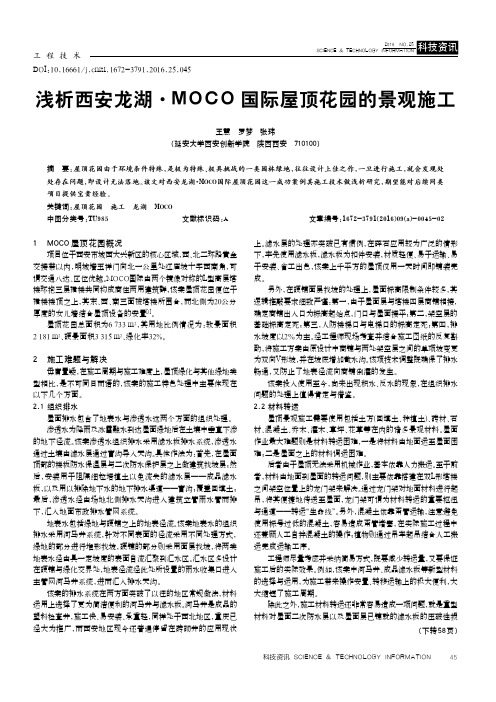

科技资讯2016 NO.25SCIENCE & TECHNOLOGY INFORMATION工 程 技 术45科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 MOCO 屋顶花园概况项目位于西安市城西大兴新区的核心区域,西、北二环路黄金交接带以内,明城墙玉祥门向北一公里处红庙坡十字西南角,可谓交通八达、区位优越。
MOCO国际由两个镜像对称的L型高层塔楼环抱三层裙楼共同构成商住两用建筑群,该案屋顶花园便位于裙楼楼顶之上,其东、西、南三面被塔楼所围合,而北侧为20公分厚度的女儿墙结合屋顶设备的安置[1]。
屋顶花园总面积为6733m 2,其用地比例情况为:软景面积2181m 2、硬景面积3315m 2、绿化率32%。
2 施工难题与解决毋庸置疑,在施工周期与施工难度上,屋顶绿化与其他绿地类型相比,是不可同日而语的,该案的施工特色处理中主要体现在以下几个方面。
2.1 组织排水屋面排水包含了地表水与渗透水这两个方面的组织处理。
渗透水为降雨及冰雪融水到达屋面绿地后在土壤中垂直下渗的地下径流。
该案渗透水组织排水采用滤水板排水系统,渗透水通过土壤由滤水层通过盲沟导入天沟。
具体作法为:首先,在屋面顶部的楼板防水保温层与二次防水保护层之上做建筑找坡层;然后,安装用于阻隔细粒培植土以免流失的滤水层——成品滤水板,以及用以排除地下水的地下排水渠道——盲沟;覆盖回填土;最后,渗透水经由场地北侧排水天沟进入建筑立管雨水管而排下,汇入地面市政排水管网系统。
地表水包括绿地与硬铺之上的地表径流。
该案地表水的组织排水采用河马井系统,针对不同表面的径流采用不同处理方式,绿地的部分进行堆形找坡,硬铺的部分则采用面层找坡,将两类地表水经由具一定坡度的表面自流汇聚到汇水区。
汇水区多设计在硬铺与绿化交界处,地表径流经此处所设置的雨水收集口进入主管网河马井系统,进而汇入排水天沟。
该案的排水系统在两方面突破了以往的地区常规做法,材料运用上选择了更为简洁便利的河马井与滤水板。
