高海拔地区卷烟厂集中风力系统高压离心风机运行工况分析陈霞;戴石良;丛明滋;张谷;王伟浩【摘要】在卷烟厂实际生产过程中,工艺风力系统的高压离心风机在高海拔地区和低海拔地区运行时会产生工况差异.为此,分析了高海拔地区大气压力、温度和空气密度的特点,以及海拔高度对高压离心风机风压、风量、功率、效率等性能的影响,并以云南和湖南为例,对两个不同海拔地区卷烟厂相同工艺风力系统进行了测量.结果表明,高海拔地区卷烟厂高压离心风机的选择与海平面地区不同,随着海拔高度的增加,风机的供风量不变,但风机风压以一定比值下降,电机输出功率也会下降.因此在设计选型时,可根据当地海拔高度、温度、空气密度等对所选风机风压进行修正,并注明风机入口状态参数,以保证设备的正常运行.%The working status of high-pressure centrifugal fan in pneumatic system is varied at different altitudes. The characters of atmospheric pressure, temperature and air density at higher altitude and the effects of altitude on output air pressure and air volume, effective power and efficiency of high-pressure centrifugal fan were analyzed by taking cigarette factories in Yunnan and Hunan as examples, the same pneumatic systems at two different altitudes were tested. The results showed that the output air pressure of fan and output power of fan motor decreased with the ascent of altitude, while the output air volume of fan unchanged. Therefore, the rating of selected fan should be corrected according to local altitude, temperature and air density, and the entry status parameters of fan should be marked out to ensure the normal running of equipment.【期刊名称】《烟草科技》【年(卷),期】2012(000)001【总页数】4页(P26-28,33)【关键词】工艺风力系统;高压离心风机;高海拔地区;海平面地区【作者】陈霞;戴石良;丛明滋;张谷;王伟浩【作者单位】南华大学城市建设学院,湖南省衡阳市常胜路 421001;南华大学城市建设学院,湖南省衡阳市常胜路 421001;衡阳三力高科技开发公司,湖南省衡阳市解放西路 421001;南华大学城市建设学院,湖南省衡阳市常胜路 421001;衡阳三力高科技开发公司,湖南省衡阳市解放西路 421001;南华大学城市建设学院,湖南省衡阳市常胜路 421001【正文语种】中文【中图分类】TS438目前大多数卷烟厂普遍采用集中风力供给系统，即以一台高压离心风机作为风力供给、除尘的动力源，将多台卷接机组并联组合，使风力供给与除尘融为一个有机整体，系统处于负压工作状态。

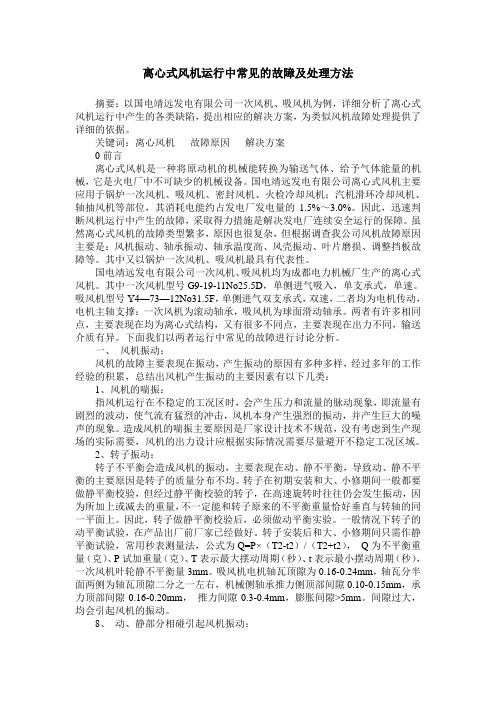

离心式风机运行中常见的故障及处理方法摘要：以国电靖远发电有限公司一次风机、吸风机为例，详细分析了离心式风机运行中产生的各类缺陷，提出相应的解决方案，为类似风机故障处理提供了详细的依据。
关键词：离心风机故障原因解决方案0前言离心式风机是一种将原动机的机械能转换为输送气体、给予气体能量的机械，它是火电厂中不可缺少的机械设备。
国电靖远发电有限公司离心式风机主要应用于锅炉一次风机、吸风机、密封风机、火检冷却风机；汽机滑环冷却风机、轴抽风机等部位，其消耗电能约占发电厂发电量的1.5%～3.0%。
因此，迅速判断风机运行中产生的故障，采取得力措施是解决发电厂连续安全运行的保障。
虽然离心式风机的故障类型繁多，原因也很复杂，但根据调查我公司风机故障原因主要是：风机振动、轴承振动、轴承温度高、风壳振动、叶片磨损、调整挡板故障等。
其中又以锅炉一次风机、吸风机最具有代表性。
国电靖远发电有限公司一次风机、吸风机均为成都电力机械厂生产的离心式风机。
其中一次风机型号G9-19-11No25.5D，单侧进气吸入，单支承式，单速。
吸风机型号Y4—73—12No31.5F，单侧进气双支承式，双速，二者均为电机传动，电机主轴支撑：一次风机为滚动轴承，吸风机为球面滑动轴承。
两者有许多相同点，主要表现在均为离心式结构，又有很多不同点，主要表现在出力不同，输送介质有异。
下面我们以两者运行中常见的故障进行讨论分析。
一、风机振动：风机的故障主要表现在振动，产生振动的原因有多种多样，经过多年的工作经验的积累，总结出风机产生振动的主要因素有以下几类：1、风机的喘振：指风机运行在不稳定的工况区时，会产生压力和流量的脉动现象，即流量有剧烈的波动，使气流有猛烈的冲击，风机本身产生强烈的振动，并产生巨大的噪声的现象。
造成风机的喘振主要原因是厂家设计技术不规范，没有考虑到生产现场的实际需要，风机的出力设计应根据实际情况需要尽量避开不稳定工况区域。
2、转子振动：转子不平衡会造成风机的振动，主要表现在动、静不平衡，导致动、静不平衡的主要原因是转子的质量分布不均。
风机工况调节及运行一. 风机装置工况与求解水泵装置工况的方法相同，图解风机装置工况仍然是目前普遍采用的方法。
风机P —Q 性能曲线表示风机给单位容积气体提供的能量与流量的关系；管路P —Q 性能曲线表示管道系统单位容积气体流动所需要的能量与流量的关系，这是两条曲线的不同概念。
但是，对风机装置来说，两条曲线又相互联系、相互制约，装置工况即是风机与管路的质量平衡结果；也是风机与管路的能量平衡结果。
1、风机装置的管路性能曲线风机管路系统是指风机装置中除风机以外的全部管路及附件、吸入装置、排出装置的总和。
风机管路性能曲线是指单位容积气体从吸入空间经管路及附件送至压出空间所需要的总能量c p （即全压）与管路系统输送流量Q 的关系曲线。
一般吸入空间及压出空间均为大气，且气体位能通常忽略，则管路性能曲线的数学表达式为2Q S p p c = (N/㎡) (4-28)式子中P S 是管路系统的综合阻力系数（㎏/㎡ ）。
P S 决定于管路系统的阻力特性，根据管路系统的设置情况和阻力计算确定。
式子（4-28）表示的管路性能曲线在Q p c -坐标系中是一条通过原点的二次抛物线。
全压p 表示风机提供的总能量，但是用于克服管路系统阻力的损失能量只能是全压中静压能量。
因此，风机装置工况的确定，有时需要用风机的静压与流量关系（Q p ST -）曲线来确定相应的装置工况。
此时，风机装置将出现全压工况点N 和静压工况点 M ，如图 4-12 所示，这是意义不同的两个工况点。
2、无量纲管路性能曲线离心风机的性能曲线通常采用无量纲性能曲线表示（见图4-11），所以求解装置工况需要采用与之 图 4-12相应的无量纲管路性能曲线。
为此，需对管路性能曲线的方程式无量纲化，利用无量纲性能曲线同样可图解风机装置工况。
对式（4-28）进行无量纲化，有2222222222222222)()(A u Q A S A u Q u A u S u p p p c ρρρ== 式中2u 为叶轮出口牵连速度，2A 为叶轮圆盘面积，ρ为气体密度。
离心风机调试方法一、调试前准备在进行离心风机的调试前，需要做以下准备工作：1.安装检查：检查风机是否按照设计要求正确安装，各连接部位是否紧固可靠，是否存在异物等。
2.电气系统检查：检查电源接线是否正确，各开关、保护装置等是否正常。
3.润滑检查：检查风机的润滑系统是否正常，润滑剂是否充足。
4.辅助设备检查：如轴承测温装置、振动检测装置等是否安装并调试正常。
5.安全措施准备：准备好所需的安全措施，如防护网、安全阀等。
二、调试步骤离心风机的调试一般可以按以下步骤进行：1.风机启动前预热：在启动离心风机之前，通过手动转动风机轮叶，使其预热并检查叶轮运动是否平稳。
2.启动风机：按照操作规程依次启动离心风机的电机，观察电压和电流是否正常，以及电机的启动过程是否平稳。
3.检查风机的机械转动：启动风机后，注意观察风机的机械转动情况，包括叶轮的旋转方向和速度是否符合要求，是否存在明显的振动和噪音等。
4.风机的运行参数检测：通过检测风机的压力、流量等参数，比较其与设计要求的差异，以判断风机的运行状态是否正常。
5.风机的电气检测：检查风机的电气部分是否工作正常，如电机的电压、电流等是否符合要求，保护装置是否正常工作，以及电缆连接是否良好等。
6.润滑系统检测：检查风机的润滑系统是否正常运行，包括油位是否正常、润滑部件是否有异常等，并及时进行维护和补充。
7.振动和噪音检测：通过振动传感器和噪音检测仪器，检测风机的振动和噪音水平是否超过设计要求，以及有无异常情况。
8.安全设备检测：对风机的安全设备进行检测，如安全阀、防护网等是否工作正常，是否存在危险区域未进行标示等。
三、调试方法在进行离心风机调试时，还需注意以下几点方法：1.观察法：通过观察风机的转动、液位等情况，判断其是否正常工作。
2.测试仪器法：利用各种检测仪器，如卡尺、测压计等，对风机的参数进行检测，判断是否达到设计要求。
3.比较法：将调试前后的数据进行对比，比较其是否存在差异，进一步判断调试结果是否正常。
离心泵与风机智能运行与调节的方法说实话离心泵与风机智能运行与调节这事儿，我一开始也是瞎摸索。
你知道，这玩意看起来就特复杂，各种参数啥的。
我最开始就只知道按照说明书上最基本的设置来，就像小学生照着课本念一样机械。
但在实际运行的时候就发现不对劲儿了，效率特别低，就好比一个人走路，本来可以大步流星，结果却是小碎步挪着走。
后来我想，这智能运行是不是要根据实际的负载情况来调节呢？我就开始动手尝试。
我试着在不同的负载下，一点一点去改变离心泵的转速。
那感觉就像是在黑暗里摸东西，一点点儿试，生怕搞坏了。
但是，这么做还是有问题，有时候调节过头了，整个系统就会出现波动，就像走在路上突然摔了一跤。
再然后呢，我想到了那个压力传感器。
我在想啊，这个压力能不能作为一个很重要的参考数值呢？我就试着把压力设定在不同的值，根据离心泵出口压力的大小来进行转速的自动调节。
这时候就有点接近成功的感觉了，不过还是不那么完美，偶尔还是会有不稳定的时候。
我又反复观察风机的运行状态。
我发现风叶的角度好像对整体的运行效率也有很大的影响。
这就好比风筝的翅膀，角度不同，飞起来的效果就不一样。
但是调节风叶角度这事儿也不容易，我在调整的时候也不敢幅度太大，因为没有特别足够的依据啊，我只能小心翼翼的试验。
然后我还试过建立一个简单的数学模型。
我收集了好多组关于离心泵和风机在不同工况下的数据，我想从这里面找到规律。
不过这个活儿可真是累活儿，收集数据的时候就容易出错，而且这个模型建立起来特别麻烦，好多理论知识我都是半懂不懂的，这里面不确定的东西太多了，比如一些参数的取值范围，我都不太确定是不是正确的。
就这么着，我一边犯错一边摸索，到现在总算有点门道了。
我觉得啊，如果想要让离心泵与风机智能运行与调节得好，一方面一定要充分了解设备自身的特性参数，就像了解你的朋友性格一样。
另一方面要更精准地获取运行中的各项数据，根据这些数据像下棋一样步步为营的去调整，别一下子调太多。
解析离心风机如何调试到最佳状态第一篇：解析离心风机如何调试到最佳状态解析离心风机如何调试到最佳状态离心风机是目前工业生产中使用最广的通风排气设备之一，但是受专业知识的影响，很多企业主往往一安装上之后，就不再理会。
其实离心风机不同状态下，所能取得的效果也不相同。
因此，如何去调试，使得离心风机能够处于最佳状态是非常重要的。
下面，由保利器材详细讲解离心风机的调试方法：1、风机允许全压起动或降压电动，但应注意，全压起动时的电流约为5-7倍的额定电流，降压起动转矩与电压平方成正比，当电网容量不足时，应采用降压起动。
2、离心风机在试车时，应认真阅读产品说明书，检查接线方法是否同接线图相符；应认真检查供给风机电源的工作电压是不是符合要求，电源是否缺相或同相位，所配电器元件的容量是否符合要求。
3、试车时人数不少于两人，一人控制电源，一人观察风机运转情况，发现异常现象立即停机检查；首先检查旋转方向是否正确；风机开始运转后，应立即检查各相运转电流是否平衡、电流是否超过额定电流；若有不正常现象，应停机检查。
运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。
4、双速风机试车时，应先起动低速，检查旋转方向是否正确；起动高速时必须待风机静止后再启动，以防高速反向旋转，引起开关跳闸及电机受损。
5、风机达到正常转速时，应测量风机输入电流是否正常，离心风机的运行电流不能超过其额定电流。
若运行电流超过其额定电流，应检查供给的电压是否正常。
6、风机所需电机功率是指在一定工况下，对离心风机和风机箱，进风口全开时所需功率较大。
若进风口全开进行运转，则电机有损坏的危险。
风机试车时最好将风机进口或出口管道上的阀门关闭，运转后将阀门渐渐开启，达到所需工况为止，并注意风机的运转电流是否超过额定电流。
第二篇：离心风机安装离心风机安装、维护、使用说明书2010-10-09离心风机的传动方式、旋转方向和出口角度见下图风机结构及配置描述：离心风机由机壳、叶轮、集流器、传动组、联轴器（皮带轮）、联轴器（三角带）保护罩、减震台座减震器，电动机、进口风量调节阀、地脚螺栓等部件组成。
