七段显示译码器7448功能,引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。
图8-51所示为七段显示译码器7448的引脚图，输入A3 、A2 、A1和A0接收四位二进制码，输出a～g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端、、，以增强器件的功能，扩大器件应用。
7448的真值表如表8-20所示。
从功能表可以看出，对输入代码0000，译码条件是：灯测试输入和动态灭零输入同时等于1，而对其他输入代码则仅要求=1，这时候，译码器各段a～g输出的电平是由输入代码决定的，并且满足显示字形的要求。
图8-51 7448引脚图表8-20 7448功能表灯测试输入低电平有效。
当 = 0时，无论其他输入端是什么状态，所有输出a～g均为1，显示字形8。
该输入端常用于检查7448本身及显示器的好坏。
动态灭零输入低电平有效。
当=1，，且输入代码时，输出a～g均为低电平，即与0000码相应的字形0不显示，故称“灭零”。
利用=1与= 0，可以实现某一位数码的“消隐”。
灭灯输入／动态灭零输出是特殊控制端，既可作输入，又可作输出。
当作输入使用，且= 0时，无论其他输入端是什么电平，所有输出a～g均为0，字形熄灭。
作为输出使用时，受和控制，只有当，，且输入代码时，，其他情况下。
该端主要用于显示多位数字时多个译码器之间的连接。
【例8-13】七段显示器构成两位数字译码显示电路如图8-52所示。
当输入8421BCD码时，试分析两个显示器分别显示的数码范围。
图8-52 两位数字译码显示电路解：图8-52所示的电路中，两片7448的均接高电平。
由于7448(1)的，所以，当它的输入代码为0000时，满足灭零条件，显示器(1)无字形显示。
7448(2)的，所以，当它的输入代码为0000时，仍能正常显示，显示器(2)显示0。
而对其他输入代码，由于，译码器都可以输出相应的电平驱动显示器。
实验五7段数码显示译码器设计实验报告一、实验要求1、GW48实验箱2、写出7段数码显示译码器程序3、总结实验步骤和实验结果二、实验内容1、说明例中各语句的含义，以及该例的整体功能。
在max+plus2或quartus2上对以下该例进行编辑、编译、综合、适配仿真，给出其所有信号的时序仿真波形。
module zdw(in,out);output [6:0]out;input [3:0]in;reg[6:0]out;always@(in)begincase(in)4'd0: out=7'b1111110;4'd1: out=7'b0110000;4'd2: out=7'b1101101;4'd3: out=7'b1111001;4'd4: out=7'b0110011;4'd5: out=7'b1011011;4'd6: out=7'b1011111;4'd7: out=7'b1110000;4'd8: out=7'b1111111;4'd9: out=7'b1111011;4'd10: out=7'b1110111;4'd11: out=7'b0011111;4'd12: out=7'b1001110;4'd13: out=7'b0111101;4'd14: out=7'b1001111;4'd15: out=7'b1000111;default: out=7'bx;endcaseendendmodule2、引脚锁定以及硬件下载测试。
建议选实验电路模式6，用数码8显示译码输出（PIO46—PIO40）。
键8，键7，键6，键5四位控制输入，硬件验证译码器的工作性能。

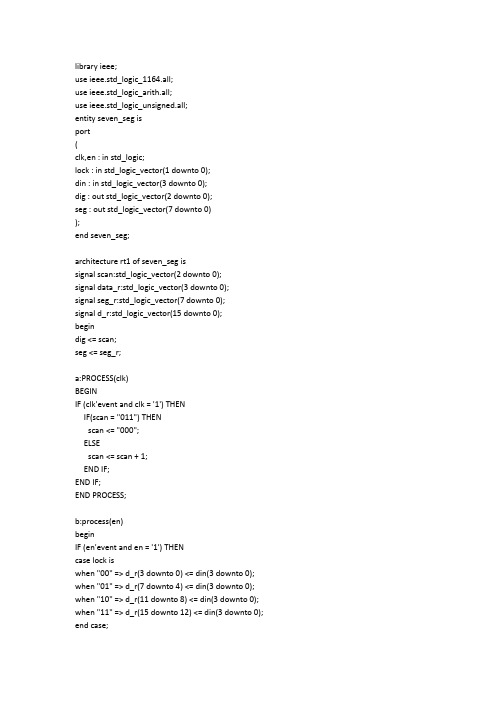

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity seven_seg isport(clk,en : in std_logic;lock : in std_logic_vector(1 downto 0);din : in std_logic_vector(3 downto 0);dig : out std_logic_vector(2 downto 0);seg : out std_logic_vector(7 downto 0));end seven_seg;architecture rt1 of seven_seg issignal scan:std_logic_vector(2 downto 0);signal data_r:std_logic_vector(3 downto 0);signal seg_r:std_logic_vector(7 downto 0);signal d_r:std_logic_vector(15 downto 0);begindig <= scan;seg <= seg_r;a:PROCESS(clk)BEGINIF (clk'event and clk = '1') THENIF(scan = "011") THENscan <= "000";ELSEscan <= scan + 1;END IF;END IF;END PROCESS;b:process(en)beginIF (en'event and en = '1') THENcase lock iswhen "00" => d_r(3 downto 0) <= din(3 downto 0); when "01" => d_r(7 downto 4) <= din(3 downto 0); when "10" => d_r(11 downto 8) <= din(3 downto 0); when "11" => d_r(15 downto 12) <= din(3 downto 0); end case;end if;end process;c:process(scan)begincase scan iswhen "000" => data_r<=d_r(3 downto 0); when "001" => data_r<=d_r(7 downto 4); when "010" => data_r<=d_r(11 downto 8); when "011" => data_r<=d_r(15 downto 12); when others => null;end case;end process;d:process(data_r)begincase data_r iswhen "0000" => seg_r <= "00111111"; when "0001" => seg_r <= "00000110"; when "0010" => seg_r <= "01011011"; when "0011" => seg_r <= "01001111"; when "0100" => seg_r <= "01100110"; when "0101" => seg_r <= "01101101"; when "0110" => seg_r <= "01111101"; when "0111" => seg_r <= "00000111"; when "1000" => seg_r <= "01111111"; when "1001" => seg_r <= "01101111"; when "1010" => seg_r <= "01110111"; when "1011" => seg_r <= "01111100"; when "1100" => seg_r <= "00111001"; when "1101" => seg_r <= "01011110"; when "1110" => seg_r <= "01111001"; when "1111" => seg_r <= "01110001"; WHEN OTHERS=>NULL;end case;end process;end rt1;仿真设置仿真结果。
十六进制7段数码显示译码器设计实验报告实验报告：十六进制7段数码显示译码器设计一、实验目的本实验的主要目的是设计一种用于将十六进制数码转化为七段显示的译码器电路。
通过这个实验，我们可以学习和了解数字电路的工作原理、数码管的控制方式以及七段数码的译码方法。
二、实验原理本实验所用到的数码管为共阳数码管，它由7个发光二极管组成，其中的每一个发光二极管称为一个段。
这七个段依次为a、b、c、d、e、f和g，它们分别对应数码管上的abcdefg七个引脚。
当一些引脚输出高电平时，相应的段就会被点亮，从而显示出特定的字符。
为了实现将十六进制数码转化为七段显示的功能，我们需要设计一个译码器电路。
译码器电路的输入为十六进制数码，输出为七段信号，用于控制数码管的每个段的亮灭情况。
为了简化设计，我们可以采用CMOS数字集成电路74LS47来实现译码器电路。
该集成电路内部集成了BCD转七段译码器，可以将二进制代码转化为七段数码显示所需要的信号。
它的输入为四个二进制输入端口A、B、C和D，输出为七个段芯片（a、b、c、d、e、f和g）的控制信号。
三、实验步骤1.首先，根据74LS47的真值表，确定译码器的输入和输出。
2.根据真值表，画出逻辑图，确定硬件电路的连接方式。
3.按照逻辑图和电路连接方式，进行硬件电路的布线。
4.按照实验仪器的操作说明，对电路进行调试和测试。
5.将输入端口连接至外部的十六进制信号源，观察输出端口的数据是否正确。
6.验证电路的正确性和稳定性，如果出现问题，进行排除和修复。
四、实验结果经过实验，我们成功地设计并实现了一个十六进制7段数码显示译码器电路。
当输入端口接收到一个十六进制信号时，通过电路的处理和转换，将其转化为了相应的七段信号，用于控制数码管的每个段的亮灭情况。
通过实验观察，我们发现电路的输出结果与预期一致，且工作稳定。
五、实验总结通过这个实验，我们对于数字电路的工作原理和数码管的控制方式有了更深的了解。
数字显示译码器在数字系统中，常需要将数字、文字或符号等直观地显示出来。
能够显示数字、文字或符号的器件称为显示器。
数字电路中的数字量都是以一定的代码形式出现的，所以这些数字量要先经过译码，才能送到显示器去显示。
这种能把数字量翻译成数字显示器所能识别的信号的译码器为数字显示译码器。
数字显示器有多种类型。
按显示方式分，有字型重叠式、点阵式、分段式等。
按发光物质分，有半导体显示器，又称发光二极管（LED）显示器、荧光显示器、液晶显示器、气体放电管显示器等。
目前应用较广泛的是由发光二极管构成的七段数字显示器。
①七段数字显示器图6-53为发光二极管构成的七段数字显示器。
它是将七个发光二极管（小数点也是一个发光二极管，共八个）按一定的方式排列起来，七段a、b、c、d、e、f、g（小数点DP）各对应一个发光二极管，利用不同发光段的组合，显示不同的阿拉伯数字。
（a）（b）图6-53 七段数字显示器（a）数字显示器（b）显示的数字根据七个发光二极管的连接形式不同，七段数字显示器分为共阴极和共阳极接法两种。
（a）（b）图6-54 七段数字显示器的内部接法（a）共阳极（b）共阴极图6-54（a）是共阳极接法，它是将七个发光二极管的阳极连在一起作公共端，使用时要接高电平。
发光二极管的阴极经过限流电阻接到输出低电平有效的七段译码器相应的输出端。
图6-54（b）所示是共阴极接法，它是将七个发光二极管的阴极连在一起作公共端，使用时要接低电平。
发光二极管的阳极经过限流电阻接到输出高电平有效的七段译码器相应的输出端。
改变限流电阻的阻值，可改变发光二极管电流的大小，从而控制显示器的发光亮度。
②七段显示译码器74LS48由七段显示器可知，要显示十进制数字，就必须将十进制数的代码进行译码，译码后的输出电流点亮相应的字段。
七段显示译码器可以完成上述的译码功能。
配合各种七段显示器有多种七段显示译码器。
适用于共阴极显示器的有74LS48、74LS49等；适用于共阳极显示器的有74LS47等。
七段显示译码器7448功能，引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。
图8-51所示为七段显示译码器7448的引脚图，输入A3、A2、A1和A0接收四位二进制码，输出a〜g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端厅、亦7|、可亦而，以增强器件的功能，扩大器件应用。
7448的真值表如表8-20所示。
从功能表可以看出，对输入代码0000,译码条件是：灯测试输入和动态灭零输入同时等于1,而对其他输入代码则仅要求=1,这时候，译码器各段a〜g输出的电平是由输入代码决定的，并且满足显示字形的要求。
图8-51 7448引脚图表8-20 7448功能表十轆数输入输出17A A A他。
住b d/s 01100u0I L11111011K00011011000021K00101110110131K D0111111100141K Q10010110011 1乂010]11011011«1011010011111710111111]0000>110001111111191*1001111110111011D1d100A1101111K101110n11001121K11D010i0D0]113111D111001011H1K111010001111151111]1D000000消隐:X00000000垃X X X K动态灭零1V00D000Q00000 0丈M艾11111111灯测试输入厅I低电平有效。
当厅=0时，无论其他输入端是什么状态，所有输出a〜g均为1,显示字形&该输入端常用于检查7448本身及显示器的好坏。
动态灭零输入亟低电平有效。
当厅=1,画川，且输入代码_ 1时，输出a〜g均为低电平，即与0000码相应的字形0 不显示，故称灭零”利用盯=1与画=0，可以实现某一位数码的消隐”时，厨亦而，其他情况下阪帀而=1。
实验二7 段数码管静态显示译码器1.实验目的学习quartusii 和modelsim的使用方法；学习原理图和veriloghdl混合输入设计方法；掌握7 段数码管静态显示译码器的设计及仿真方法。
2.实验原理根据下面电路图，设计7 段数码管静态显示译码器电路，在kx3c10F+开发板上实现该电路，并作仿真。
3.实验设备kx3c10F+开发板，电脑。
4.实验步骤4.1编译4.1.1七段数码管代码module segled(out1,a); //定义模块名和输入输出端口input [3:0]a; //输入一个3位矢量output [6:0]out1; //输出一个6位矢量reg [6:0]out1; //reg型变量用于always语句always@(a) //敏感信号啊begincase(a) //case语句用于选择输出4'b0000:out1<=7'b1000000;4'b0001:out1<=7'b1001111;4'b0010:out1<=7'b0100100;4'b0011:out1<=7'b0110000;4'b0100:out1<=7'b0011001;4'b0101:out1<=7'b0010010;4'b0110:out1<=7'b0000011;4'b0111:out1<=7'b1111000;4'b1000:out1<=7'b0000000;4'b1001:out1<=7'b0011000;4'b1010:out1<=7'b0001000;4'b1011:out1<=7'b0011100;4'b1100:out1<=7'b1000111;4'b1101:out1<=7'b0100011;4'b1110:out1<=7'b0000110;4'b1111:out1<=7'b0001110;endcaseendendmodule //模块结束效果图：4.1.2综合模块代码// Copyright (C) 1991-2013 Altera Corporation// Your use of Altera Corporation's design tools, logic functions // and other software and tools, and its AMPP partner logic// functions, and any output files from any of the foregoing// (including device programming or simulation files), and any// associated documentation or information are expressly subject // to the terms and conditions of the Altera Program License// Subscription Agreement, Altera MegaCore Function License// Agreement, or other applicable license agreement, including,// without limitation, that your use is for the sole purpose of// programming logic devices manufactured by Altera and sold by// Altera or its authorized distributors. Please refer to the// applicable agreement for further details.// PROGRAM "Quartus II 64-Bit"// VERSION "Version 13.1.0 Build 162 10/23/2013 SJ Web Edition" // CREATED "Mon Mar 27 15:23:18 2017"module Blok(a,out1);input wire [3:0] a;output wire [6:0] out1;segled b2v_inst(.a(a),.out1(out1));endmodule效果图：4.1.3编辑结果截图编译解释：在这个报告中，我们可以看到如下信息：Total logic elements 7/5136(<1%): 该芯片中共有5136个LE资源，其中的7个在这个工程的这次编译中得到了使用。
7段数码显示译码器设计数码显示译码器是一种可以将二进制代码转换为数码形式输出的电子装置。
它是数字电路中常见且重要的组成部分，用于将二进制数据转换为人们可以直接阅读和理解的数码显示。
本文将介绍一个基于74LS47芯片的7段数码显示译码器的设计。
一、设计目标设计一个能够接受4位二进制代码输入，并将其转换为对应的七段数码形式输出的译码器电路。
二、74LS47芯片介绍74LS47是一种四位BCD-7段数码译码器/驱动器芯片，它能够将4位BCD代码转换为对应的七段数码输出。
该芯片具有以下特点：1.输入：4位BCD代码（A，B，C和D）2.输出：共阳极（共阳）显示器的七个引脚（a，b，c，d，e，f和g）3.功能：将BCD代码转换为七段数码形式输出，用于显示三、电路设计1.将74LS47芯片的引脚连接至7段数码显示器的a，b，c，d，e，f和g引脚。
这些引脚负责控制七段数码的每个段。
2.A，B，C和D引脚接收4位二进制代码输入。
3. 第一个74LS47芯片的Vcc引脚连接到正电源，GND引脚连接到地。
4. 还需将每个74LS47芯片的GA和GB引脚连接在一起，形成一个输入信号的链。
GA和GB引脚连接到Vcc电源端。
5.在接有显示器的七段段引脚（a，b，c，d，e，f，g）和段选择（a-g`）之间插入电阻。
这些电阻可用于限流，避免过高电流对显示器和芯片造成损坏。
6.确保芯片和显示器之间的信号传输有效，没有短路或脱离接地。
四、工作原理1.输入：通过A、B、C和D四个引脚接收4位BCD代码，一共有16个可能的输入组合。
2.输出：将四位BCD代码转换为相应的七段数码输出，用于显示。
例如，输入“0000”将转换为“0”的数码形式。
3.七段显示器共阳极（共阳）：对于共阳极的显示器，七个段引脚（a，b，c，d，e，f和g）的高电平将被激活，且通过公共引脚控制显示的数码部分。
4.区分位和段：每个数码位由七个段组成，通过该段的点亮和熄灭来表示所需显示的数字。
广州大学学生实验报告实验室： 电子信息楼 317EDA 2017 年10 月 16 日一 实验目的a) 学习7段数码显示译码器设计；学习VHDL 的多层次设计方法二 实验原理a) 如图是共阴极数码管。
b) 七段数码管是纯组合电路，通常小规模专用IC ，如74或4000系列的器件只能做十进制BCD 译码。
然而.数字系统中的数据都是2vhdl 译码程序在FPGA 中来实现，4位码为A[3:0]，输出控制77位数据为LED7S[6:0]。
输出信号LED7S 的7位7个端，高位在左，低位在右。
例如当LED7S ”时，数码管的7个段g,f,e,d,c,b,a 分别接1，5,如果要考虑小dp ，这里不考虑小数点。
三实验设备a)FPGA实验箱，Cyclone III EP3C40Q24C08四实验内容和结果a)10进制译码器VHDL代码设计根据实验原理，输入7段数码管译码程序，如图所示：b)波形仿真显然，仿真结果和共阴数码管真值表结果相同，说明设计是正确的，能实现正常10进制译码c)引脚锁定和硬件验证如图所示：实验电路模式6，用数码8显示译码输出（PIO46-PIO40），键8/7/6/5四位控制输入硬件验证的结果也和仿真的结果一致，通过按键控制4位输入控制10进制数字，从数码管读出译码值。
发现电路是可行的，说明设计没有错误。
d)16进制译码器VHDL设计i.根据实验原理，输入7段数码管译码程序，如图所示，红色方框为添加了的程序代码，将10进制延伸到16进制，新增加了6个数据点。
ii.波形仿真，可以看到，输出可以对16个数据进行译码输出，遂可以知道该VHDL程序能实现16进制的译码，译码输出可以接数码管。
iii.引脚锁定和硬件仿真实验电路模式6，用数码8显示译码输出（PIO46-PIO40），键8/7/6/5四位控制输入硬件验证的结果也和仿真的结果一致，通过按键控制4位输入控制16进制数字，从数码管读出译码值。
题目：七段显示译码器电路设计专业：生产过程自动化专业班级：生产过程0901 姓名：学号：指导老师：杨旭目录第一节绪论……………………………………………………………………………..1.1本设计的任务和主要内容………………………………………………………………..1.2基本工作原理及原理框图………………………………………………………………...第二节硬件电路的设计…………………………………………………………………2.1BCD译码器选择与设计…………………………………………………………………….2.2LED显示器的设计……………………………………………………………………………2.3总的设计……………………………………………………………………………………第四节设计总结…………………………………………………………………………第一节绪论本课程设计的七段译码器主要以BCD译码器或LED显示器为主要部件，应用集成门电路组成的一个具有译码和显示的装置。
其中BCD 译码器采用8421BCD译码器，即----七段显示译码器（74LS48）型。
LED显示器是由发光二极管组成的，LED显示器分共阴极和共阳极两种型号，共阴极LED显示器的发光二级管阴极接地，共阳极LED显示器的发光二极管阳极并联。
最后把BCD译码器或LED显示器组成了的装置就具有了显示和译码的功能。
此七段译码器也就成功了。
1.1设计的任务和本主要内容1）运用LED显示器或BCD译码器实现一定的功能2）写出详细的实验报告1.2基本工作原理及原理框图基本工作原理及原理框图如下：第二节硬件的设计BCD译码器选择与设计发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。
分段式显示器(LED数码管)由7条线段围成字型，每一段包含一个发光二极管。
外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。
只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。
LED数码管有共阳、共阴之分。
图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。
使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。
BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以F a~F g表示)，也称4—7译码器。
若用它驱动共阴LED数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。
例如，当输入8421码DCBA=0100时，应显示，即要求同时点亮b、c、f、g段，熄灭a、d、e段，故译码器的输出应为F a~F g=0110011，这也是一组代码，常称为段码。
同理，根据组成0~9这10个字形的要求可以列出8421BCD七段译码器的真值表，见表4 - 12(未用码组省略)。
设计：分段式数码由分布在同一平面上若干段发光的笔画组成，如半导体显示器。
半导体数码管——BS201A半导体数码管是分段式半导体显示器件，其基本结构是PN结，即用发光二极管（LED）组成字型来来显示数字。
这种数码 ...分段式数码由分布在同一平面上若干段发光的笔画组成，如半导体显示器。
半导体数码管——BS201A半导体数码管是分段式半导体显示器件，其基本结构是PN结，即用发光二极管（LED）组成字型来来显示数字。
这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。
BCD---七段显示译码器（74LS48）因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成 7 段字型数码管所要求的代码。
我们把能够将计算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”。
1）输入：8421BCD码，用A3 A2 A1 A0表示（4位）。
2）输出：七段显示，用Ya ~ Yg 表示（7位） 3）逻辑符号：七段显示译码器在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情况。
因此，数字显示电路是许多数字设备不可缺少的部分。
数字显示电路通常由译码器、驱动器和显示器等部分组成，如图5.3.5所示。
下面对显示器和译码驱动器分别进行介绍。
数码显示器是用来显示数字、文字或符号的器件，现在已有多种不同类型的产品，广泛应用于各种数字设备中，目前数码显示器件正朝着小型、低功耗、平面化方向发展。
数码的显示方式一般有三种：第一种是字形重叠式，它是将不同字符的电极重叠起来，要显示某字符，只须使相应的电极发亮即可，如辉光放电管、边光显示管等。
第二种是分段式，数码是由分布在同一平面上若干段发光的笔划组成，如荧光数码管等。
第三种是点阵式，它由一些按一定规律排列的可发光的点阵所组成，利用光点的不同组合便可显示不同的数码，如场致发光记分牌。
数字显示方式目前以分段式应用最普遍，图5.3.6表示七段式数字显示器利用不同发光段组合方式，显示0～15等阿拉伯数字。
在实际应用中，10～15并不采用，而是用2位数字显示器进行显示。
按发光物质不同，数码显示器可分为下列几类：（1）半导体显示器，亦称发光二极管显示器；（2）荧光数字显示器，如荧光数码管、场致发光数字板等；（3）液体数字显示器，如液晶显示器、电泳显示器等；（4）气体放电显示器，如辉光数码管、等离子体显示板等。
如前所述，分段式数码管是利用不同发光段组合的方式显示不同数码的。
因此，为了使数码管能将数码所代表的数显示出来，必须将数码经译码器译出，然后经驱动器点亮对应的段。
例如，对于8421码的0011状态，对应的十进制数为3，则译码驱动器应使 a、b、c、d、g各段点亮。
即对应于某一组数码，译码器应有确定的几个输出端有信号输出，这是分段式数码管电路的主要特点。
7448七段显示译码器7448七段显示译码器输出高电平有效，用以驱动共阴极显示器。
该集成显示译码器设有多个辅助控制端，以增强器件的功能。
7448的功能表如表5.3.4所示，它有3个辅助控制端LT、RBI、BI/RBO,现简要说明如下：灭灯输入BI/RBOBI/RBO是特殊控制端，有时作为输入，有时作为输出。
当BI/RBO 作输入使用且BI＝0时，无论其它输入端是什么电平，所有各段输入a～g均为0，所以字形熄灭。
试灯输入LT当LT＝0时，BI/RBO是输出端，且RBO＝1，此时无论其它输入端是什么状态，所有各段输出a～g均为1,显示字形8。
该输入端常用于检查7488本身及显示器的好坏。
表5.3.4 7488功能表动态灭零输入RBI当LT＝1，RBI＝0且输入代码DCBA＝0000时，各段输出a～g均为低电平，与BCD码相应的字形熄灭，故称“灭零”。
利用LT=1与RBI=0可以实现某一位的“消隐”。
此时BI/RBO是输出端，且RBO=0。
h9y9ylllllllllllllll动态灭零输出RBOBI/RBO作为输出使用时，受控于LT和RBI。
当LT＝1且RBI＝0，输入代码DCBA=0000时，RBO=0；若LT=0或者LT＝1且RBI＝1，则RBO=1。
该端主要用于显示多位数字时，多个译码器之间的连接。
从功能表还可看出，对输入代码0000，译码条件是：LT和RBI同时等于1，而对其它输入代码则仅要求LT＝1，这时候，译码器各段a～g输出的电平是由输入BCD码决定的，并且满足显示字形的要求。
参考文献1.数字电子技术杨志忠主编高等教育出版社2.电子技术试验与课程设计毕满清主编机械工业出版社3.电类专业课程设计指导张华主编机械工业出版社设计小结经过一周的奋战，我的课程设计终于完成了。
在没有做课程设计以前觉得课程设计只是对所学知识的单纯总结，但是通过这次做课程设计发现自己的看法有点太片面。
课程设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。
通过这次课程设计使我明白了自己原来知识还比较欠缺。
自己要学习的东西还太多，以前老是觉得自己什么都会，什么东西都懂，有点眼高手低。
通过这次课程设计，我才明白学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己知识和综合素质。
在这次课程设计中，我和同学的关系也更近了，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法让我们更好的理解知识，所以在这里非常感谢帮助我的同学及我的搭档。
在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到了不少知识，也经历了不少艰辛，但同样收获巨大。
在整个设计中我懂得了许多东西，也培养了我独立工作的能力及团队合作的意识。
树立了对自己工我充分体会到了在创造过程中探索的艰难和成功时的喜悦。
虽然这个设计做的也作工作能力的信心，相信会对今后的学习工作生活有非常重要的影响，使不太好，但是在设计过程中所学到的东西是这次课程设计的最大收获和财富，使我终身受益。
总体来说，这次课程设计我受益匪浅。
在摸索该如何设计电路使之实现所需功能的过程中，特别有趣，培养了我的设计思维，在让我体会到了设计电路的艰辛的同时，更让我体会到成功的喜悦和快乐。
