七段显示译码器7448功能,引脚图及应用电路

7448数码管译码器逻辑符号7448数码管是一种BCD-七段译码器，它接收4位二进制代码并输出对应的七段LED表示数字。

它是数字电子电路中常见的一种集成电路，常用于数码显示器和计数器等应用。

在本文中，我们将深入探讨7448数码管译码器的逻辑符号，以及其在数字电子电路中的重要作用。

1. 7448数码管译码器的基本原理7448数码管译码器是一种具有4个输入线和7个输出线的集成电路。

它将输入的4位二进制代码转换为对应的七段LED的亮灭状态，从而显示出相应的数字。

其基本逻辑符号如下：A（输入）B（输入）C（输入）D（输入）a（输出）b（输出）c（输出）d（输出）e（输出）f（输出）g（输出）G2A（输入）G2B（输入）LT（输入）其中，A、B、C、D是输入端，表示输入的四位二进制代码；a、b、c、d、e、f、g是输出端，表示七段LED的亮灭情况；G2A、G2B、LT是特殊输入端，用于控制显示方式。

2. 7448数码管译码器的工作原理当输入了一个4位二进制代码时，7448数码管译码器会根据该代码的含义，输出相应的七段LED的亮灭状态，从而显示出对应的数字。

当输入0000时，数码管显示的数字为0；当输入0001时，数码管显示的数字为1；依此类推，直到输入1111时，数码管显示的数字为F。

其工作原理如下：对于不同的输入二进制代码，7448数码管译码器会根据预先设定的真值表，输出相应的七段LED的亮灭状态。

这样，我们可以通过改变输入的二进制代码，来控制数码管显示的数字。

这种工作原理非常简单而直观，因此在数字电子电路中得到了广泛的应用。

3. 7448数码管译码器的重要作用7448数码管译码器作为一种重要的数字电子电路，具有以下几个重要的作用：3.1 数码显示器7448数码管译码器通常被用于数码显示器中，用来控制数码管显示的数字。

通过输入不同的四位二进制代码，我们可以控制数码管显示出任意数字，从而实现数字的显示功能。

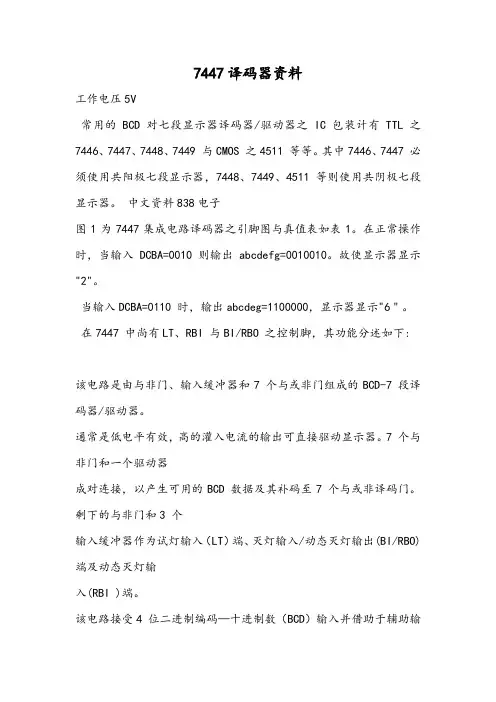

7447译码器资料工作电压5V常用的BCD 对七段显示器译码器/驱动器之IC 包装计有TTL 之7446、7447、7448、7449 与CMOS 之4511 等等。

其中7446、7447 必须使用共阳极七段显示器，7448、7449、4511等则使用共阴极七段显示器。

中文资料838电子图1为7447集成电路译码器之引脚图与真值表如表1。

在正常操作时，当输入DCBA=0010 则输出abcdefg=0010010。

故使显示器显示"2"。

当输入DCBA=0110 时，输出abcdeg=1100000，显示器显示"6＂。

在7447 中尚有LT、RBI 与BI/RBO 之控制脚，其功能分述如下:该电路是由与非门、输入缓冲器和7 个与或非门组成的BCD-7 段译码器/驱动器。

通常是低电平有效，高的灌入电流的输出可直接驱动显示器。

7 个与非门和一个驱动器成对连接，以产生可用的BCD 数据及其补码至7 个与或非译码门。

剩下的与非门和3 个输入缓冲器作为试灯输入（LT）端、灭灯输入/动态灭灯输出(BI/RBO)端及动态灭灯输入(RBI )端。

该电路接受4 位二进制编码—十进制数（BCD）输入并借助于辅助输入端状态将输入数据译码后去驱动一个七段显示器。

输出结构设计成能承受7 段显示所需要的相当高的电压。

驱动显示器各段所需的高达24mA 的电流可以由其高性能的输出晶体管来直接提供。

BCD 输入计数9 以上的显示图案是鉴定输入条件的唯一信号。

该电路有自动前、后沿灭零控制（RBI和RBO）。

试灯（LT）可在端处在高电平的任何时刻去进行，该电路还含有一个灭灯输入（BI），它用来控制灯的亮度或禁止输出。

该电路在应用中可以驱动共阳极的发光二极管或直接驱动白炽灯指示器。

838电子7447 之输出系为驱动器设计，其逻辑0 之吸入电流高达40mA，故在使用必须加入330Ω左右电阻加以限流，以免过大电流流经LED 而烧毁显示器，如图3 所示。

7448数码管译码器逻辑符号7448数码管译码器是一种常用的数字逻辑集成电路，它能够将二进制代码转换为七段数码管上显示的相应数字和字母字符。

这种译码器具有广泛的应用，可以在计算机、通信、仪器仪表等领域中发挥重要作用。

7448数码管译码器的输入是一个4位的二进制代码，输出是对应的七段数码管上的显示字符。

它可以译码的输入范围是从0000到1111，对应的输出范围是从0到F（十六进制）。

下面我们来详细介绍7448数码管译码器的逻辑符号和工作原理。

7448数码管译码器的逻辑符号如下所示：```___D3 -| |- VccD2 -| |D1 -| |- aD0 -| |- bCPL -| |- cPL -| |- dGND -|___|- ef```其中，D0、D1、D2和D3是译码器的输入引脚，它们对应四位二进制代码的每一位。

a、b、c、d、e、f和g是译码器的输出引脚，它们对应七段数码管的每一段。

7448数码管译码器的工作原理如下：1. 根据输入的四位二进制代码，译码器将会识别出输入所对应的数字或字母字符。

2. 根据输入代码和译码表，译码器将会输出对应的七段数码管显示字符的控制信号。

3. 根据输出的控制信号，数码管将会点亮对应的段，从而显示出相应的数字或字母字符。

7448数码管译码器内部采用了译码表来实现将输入代码转换为显示字符的功能。

下面是一个简化的译码表示例：```________|__a___ |f| |b || g | ||_____|__||__g__| |e| |c || d | ||_____|__|```译码表中的每一行代表一个十六进制数字或字母字符。

每一列代表七段数码管的一个段，其中a、b、c、d、e、f和g对应译码器的输出引脚。

通过查表的方式，译码器可以准确选择正确的输出段，从而显示出正确的数字或字母字符。

7448数码管译码器的逻辑功能是通过门电路和触发器电路实现的。

它内部包含了多个与门、多个非门和多个触发器。

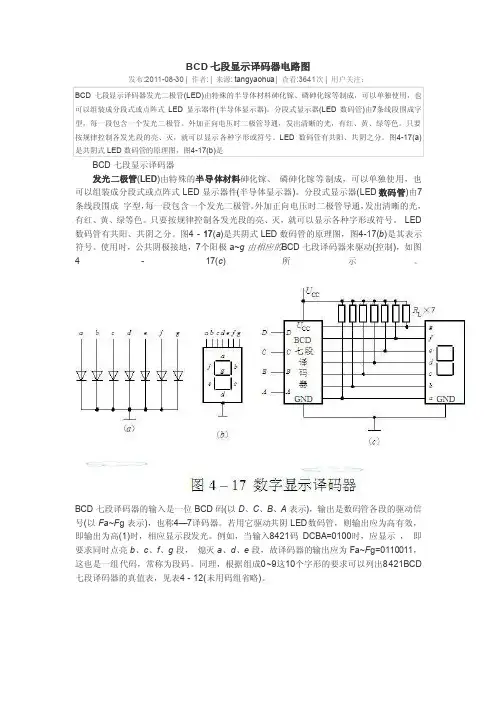

BCD七段‎显示译码器‎电路图发布:2011-08-30 | 作者: | 来源: tangy‎a ohua‎| 查看:3641次‎| 用户关注：BCD七段‎显示译码器‎发光二极管‎(LED)由特殊的半‎导体材料砷‎化镓、磷砷化镓等‎制成，可以单独使‎用，也可以组装‎成分段式或‎点阵式LE‎D显示器件‎(半导体显示‎器)。

分段式显示‎器(LED数码‎管)由7条线段‎围成字型，每一段包含‎一个发光二‎极管。

外加正向电‎压时二极管‎导通，发出清晰的‎光，有红、黄、绿等色。

只要按规律‎控制各发光‎段的亮、灭，就可以显示‎各种字形或‎符号。

LED数码‎管有共阳、共阴之分。

图4-17(a)是共阴式L‎E D数码管‎的原理图，图4-17(b)是BCD七段‎显示译码器‎发光二极管‎(LED)由特殊的半导体材料‎砷化镓、磷砷化镓等‎制成，可以单独使‎用，也可以组装‎成分段式或‎点阵式LE‎D显示器件‎(半导体显示‎器)。

分段式显示‎器(LED数码管)由7条线段‎围成字型，每一段包含‎一个发光二‎极管。

外加正向电‎压时二极管‎导通，发出清晰的‎光，有红、黄、绿等色。

只要按规律‎控制各发光‎段的亮、灭，就可以显示‎各种字形或‎符号。

LED 数码‎管有共阳、共阴之分。

图4 - 17(a)是共阴式L‎E D数码管‎的原理图，图4-17(b)是其表示符‎号。

使用时，公共阴极接‎地，7个阳极a‎~g由相应的‎B CD七段‎译码器来驱‎动(控制)，如图4 - 17(c)所示。

BCD七段‎译码器的输‎入是一位B‎C D码(以D、C、B、A表示)，输出是数码‎管各段的驱‎动信号(以F a~F g表示)，也称4—7译码器。

若用它驱动‎共阴LED‎数码管，则输出应为‎高有效，即输出为高‎(1)时，相应显示段‎发光。

例如，当输入84‎21码DC‎B A=0100时‎，应显示，即要求同时‎点亮b、c、f、g段，熄灭a、d、e段，故译码器的‎输出应为F‎a~F g=01100‎11，这也是一组‎代码，常称为段码‎。

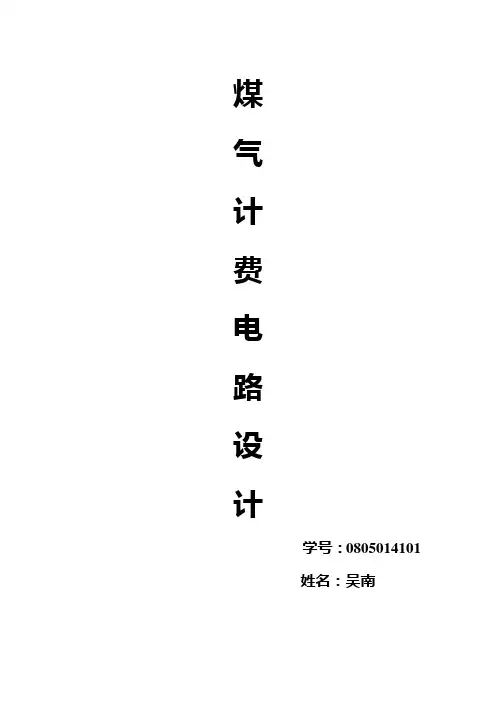

煤气计费电路设计学号：0805014101姓名：吴南中北大学课程设计说明书学生姓名：吴南学号：0805014101 学院：信息与通信工程学院专业：电子信息科学与技术题目：煤气计费电路设计指导教师：程耀瑜职称: 教授李文强职称: 讲师2011 年 1 月 7 日中北大学课程设计任务书2010/2011 学年第一学期学院：信息与通信工程学院专业：电子信息科学与技术学生姓名：吴南学号：0805014101 课程设计题目：煤气计费电路设计起迄日期：12月26日～1月7日课程设计地点：中北大学指导教师：程耀瑜，李文强系主任：程耀瑜下达任务书日期: 2010 年 12 月 26 日课程设计任务书课程设计任务书目录一．设计简介 (7)1、进行该设计的几点假设 (7)2、设计思路与分块电路 (7)二．核心元件 (7)1、干簧管 (8)2、74LS290异步二—五—十加法计数器芯片 (10)3、74283全加器芯片 (12)4、7448七段显示译码器芯片 (13)5、蜂鸣器报警装置 (15)三．软件仿真结果与分析 (15)1、用两片74LS290芯片实现一百进制加法计数器（QuartersII软件仿真） (16)2、用两片74283芯片实现乘2逻辑功能（QuartersII软件仿真） (17)3、整体电路（Multisim软件仿真） (18)四．参考文献 (18)五．课程设计感想 (19)课程设计说明书一、设计简述（一）我们的设计基于以下几个假设的基础之上进行工作：2、该煤气计费电路适用于管道煤气。

3、假设单位煤气量为0.2个立方4、根据对家用管道煤气费的普遍调查了解，假设每立方米煤气费为10元。

假设单位立方的煤气费为2元。

5、假设每次缴费200元，换取20立方的煤气，即换取100个单位的煤气。

在所缴费用所买到的煤气剩余量不足0.4立方，即不足2个单位时，报警装置工作，以提醒及时缴费。

（二）煤气计费电路的设计由以下5部分构成：1、煤气信号的采集电路：采用干簧管型气体传感器，将气体信号转化为电压脉冲。

七段显示译码器7448功能，引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。

图8-51所示为七段显示译码器7448的引脚图，输入A3、A2、A1和A0接收四位二进制码，输出a〜g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端厅、亦7|、可亦而，以增强器件的功能，扩大器件应用。

7448的真值表如表8-20所示。

从功能表可以看出，对输入代码0000,译码条件是：灯测试输入和动态灭零输入同时等于1,而对其他输入代码则仅要求=1,这时候，译码器各段a〜g输出的电平是由输入代码决定的，并且满足显示字形的要求。

图8-51 7448引脚图表8-20 7448功能表十轆数输入输出17A A A他。

住b d/s 01100u0I L11111011K00011011000021K00101110110131K D0111111100141K Q10010110011 1乂010]11011011«1011010011111710111111]0000>110001111111191*1001111110111011D1d100A1101111K101110n11001121K11D010i0D0]113111D111001011H1K111010001111151111]1D000000消隐:X00000000垃X X X K动态灭零1V00D000Q00000 0丈M艾11111111灯测试输入厅I低电平有效。

当厅=0时，无论其他输入端是什么状态，所有输出a〜g均为1,显示字形&该输入端常用于检查7448本身及显示器的好坏。

动态灭零输入亟低电平有效。

当厅=1,画川，且输入代码_ 1时，输出a〜g均为低电平，即与0000码相应的字形0 不显示，故称灭零”利用盯=1与画=0，可以实现某一位数码的消隐”时，厨亦而，其他情况下阪帀而=1。

七段显示译码器7448功能，引脚图及应用电路数字显示译码器是驱动显示器的核心部件，它可以将输入代码转换成相应的数字显示代码，并在数码管上显示出来。

图8-51所示为七段显示译码器7448的引脚图，输入A3、A2、A1和A0接收四位二进制码，输出a〜g为高电平有效，可直接驱动共阴极显示器，三个辅助控制端厅、亦7|、可亦而，以增强器件的功能，扩大器件应用。

7448的真值表如表8-20所示。

从功能表可以看出，对输入代码0000,译码条件是：灯测试输入和动态灭零输入同时等于1,而对其他输入代码则仅要求=1,这时候，译码器各段a〜g输出的电平是由输入代码决定的，并且满足显示字形的要求。

图8-51 7448引脚图表8-20 7448功能表十轆数输入输出17A A A他。

住b d/s 01100u0I L11111011K00011011000021K00101110110131K D0111111100141K Q10010110011 1乂010]11011011«1011010011111710111111]0000>110001111111191*1001111110111011D1d100A1101111K101110n11001121K11D010i0D0]113111D111001011H1K111010001111151111]1D000000消隐:X00000000垃X X X K动态灭零1V00D000Q00000 0丈M艾11111111灯测试输入厅I低电平有效。

当厅=0时，无论其他输入端是什么状态，所有输出a〜g均为1,显示字形&该输入端常用于检查7448本身及显示器的好坏。

动态灭零输入亟低电平有效。

当厅=1,画川，且输入代码_ 1时，输出a〜g均为低电平，即与0000码相应的字形0 不显示，故称灭零”利用盯=1与画=0，可以实现某一位数码的消隐”时，厨亦而，其他情况下阪帀而=1。

BCD七段‎显示译码器‎电路图发布:2011-08-30 | 作者: | 来源: tangy‎a ohua‎| 查看:3641次‎| 用户关注：BCD七段‎显示译码器‎发光二极管‎(LED)由特殊的半‎导体材料砷‎化镓、磷砷化镓等‎制成，可以单独使‎用，也可以组装‎成分段式或‎点阵式LE‎D显示器件‎(半导体显示‎器)。

分段式显示‎器(LED数码‎管)由7条线段‎围成字型，每一段包含‎一个发光二‎极管。

外加正向电‎压时二极管‎导通，发出清晰的‎光，有红、黄、绿等色。

只要按规律‎控制各发光‎段的亮、灭，就可以显示‎各种字形或‎符号。

LED数码‎管有共阳、共阴之分。

图4-17(a)是共阴式L‎E D数码管‎的原理图，图4-17(b)是BCD七段‎显示译码器‎发光二极管‎(LED)由特殊的半导体材料‎砷化镓、磷砷化镓等‎制成，可以单独使‎用，也可以组装‎成分段式或‎点阵式LE‎D显示器件‎(半导体显示‎器)。

分段式显示‎器(LED数码管)由7条线段‎围成字型，每一段包含‎一个发光二‎极管。

外加正向电‎压时二极管‎导通，发出清晰的‎光，有红、黄、绿等色。

只要按规律‎控制各发光‎段的亮、灭，就可以显示‎各种字形或‎符号。

LED 数码‎管有共阳、共阴之分。

图4 - 17(a)是共阴式L‎E D数码管‎的原理图，图4-17(b)是其表示符‎号。

使用时，公共阴极接‎地，7个阳极a‎~g由相应的‎B CD七段‎译码器来驱‎动(控制)，如图4 - 17(c)所示。

BCD七段‎译码器的输‎入是一位B‎C D码(以D、C、B、A表示)，输出是数码‎管各段的驱‎动信号(以F a~F g表示)，也称4—7译码器。

若用它驱动‎共阴LED‎数码管，则输出应为‎高有效，即输出为高‎(1)时，相应显示段‎发光。

例如，当输入84‎21码DC‎B A=0100时‎，应显示，即要求同时‎点亮b、c、f、g段，熄灭a、d、e段，故译码器的‎输出应为F‎a~F g=01100‎11，这也是一组‎代码，常称为段码‎。

BCD七段数码管显示译码器电路7段数码管又分共阴和共阳两种显示方式。

如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。

如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。

共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。

无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。

发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以F a~F g表示)，也称4—7译码器。

BCD七段显示译码器电路图发布:2011-08-30 | 作者: | 来源: tangyaohua | 查看:3641次| 用户关注：BCD七段显示译码器发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成字型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

LED数码管有共阳、共阴之分。

图4-17(a)是共阴式LED数码管的原理图，图4-17(b)是BCD七段显示译码器发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成字型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

LED数码管有共阳、共阴之分。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图 4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以F a~F g表示)，也称4—7译码器。

若用它驱动共阴LED数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。

例如，当输入8421码DCBA=0100时，应显示，即要求同时点亮b、c、f、g段，熄灭a、d、e段，故译码器的输出应为F a~F g=0110011，这也是一组代码，常称为段码。

同理，根据组成0~9这10个字形的要求可以列出8421BCD 七段译码器的真值表，见表4 - 12(未用码组省略)。

BCD七段数码管显示译码器电路7段数码管又分共阴和共阳两种显示方式。

如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。

如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。

共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。

无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。

发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以F a~F g表示)，也称4—7译码器。

BCD七段数码管显示译码器电路7段数码管又分共阴和共阳两种显示方式。

如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。

如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。

共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。

无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。

发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！发光二极管(LED)由特殊的半导体材料砷化镓、磷砷化镓等制成，可以单独使用，也可以组装成分段式或点阵式LED显示器件(半导体显示器)。

分段式显示器(LED数码管)由7条线段围成8型，每一段包含一个发光二极管。

外加正向电压时二极管导通，发出清晰的光，有红、黄、绿等色。

只要按规律控制各发光段的亮、灭，就可以显示各种字形或符号。

图4 - 17(a)是共阴式LED数码管的原理图，图4-17(b)是其表示符号。

使用时，公共阴极接地，7个阳极a~g由相应的BCD七段译码器来驱动(控制)，如图4 - 17(c)所示。

BCD七段译码器的输入是一位BCD码(以D、C、B、A表示)，输出是数码管各段的驱动信号(以F a~F g表示)，也称4—7译码器。
