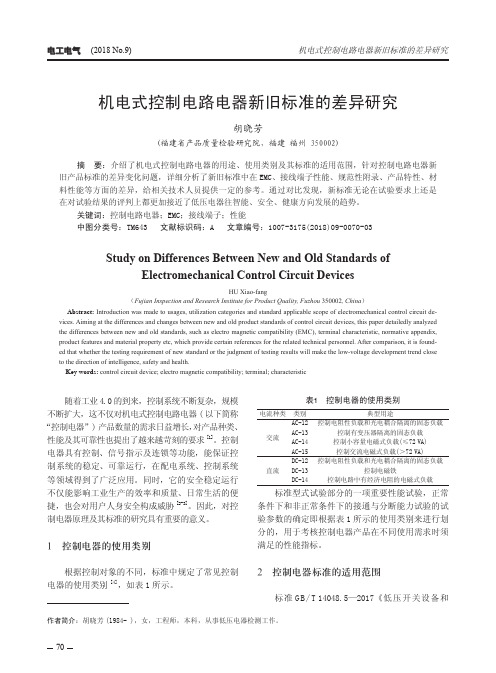

机电式控制电路电器新旧标准的差异研究胡晓芳(福建省产品质量检验研究院，福建 福州 350002)摘 要：介绍了机电式控制电路电器的用途、使用类别及其标准的适用范围，针对控制电路电器新旧产品标准的差异变化问题，详细分析了新旧标准中在EMC、接线端子性能、规范性附录、产品特性、材料性能等方面的差异，给相关技术人员提供一定的参考。
通过对比发现，新标准无论在试验要求上还是在对试验结果的评判上都更加接近了低压电器往智能、安全、健康方向发展的趋势。
关键词：控制电路电器；EMC；接线端子；性能中图分类号：TM643 文献标识码：A 文章编号：1007-3175(2018)09-0070-03Abstract: Introduction was made to usages, utilization categories and standard applicable scope of electromechanical control circuit de-vices. Aiming at the differences and changes between new and old product standards of control circuit devices, this paper detailedly analyzed the differences between new and old standards, such as electro magnetic compatibility (EMC), terminal characteristic, normative appendix, product features and material property etc, which provide certain references for the related technical personnel. After comparison, it is found-ed that whether the testing requirement of new standard or the judgment of testing results will make the low-voltage development trend close to the direction of intelligence, safety and health.Key words: control circuit device; electro magnetic compatibility; terminal; characteristicHU Xiao-fang（Fujian Inspection and Research Institute for Product Quality, Fuzhou 0002, China ）Study on Differences Between New and Old Standards ofElectromechanical Control Circuit Devices随着工业4.0的到来，控制系统不断复杂，规模不断扩大，这不仅对机电式控制电路电器(以下简称“控制电器”)产品数量的需求日益增长，对产品种类、性能及其可靠性也提出了越来越苛刻的要求[1]。
微型断路器的特性和应用苏邯林【摘要】微型断路器是建筑电气终端配电装置中使用最广泛的一种终端保护电器.通过介绍小型断路器的分类和特点,重点阐述了小型断路器的过载、短路保护特性,对断路器的设计、选择、应用有参考价值.【期刊名称】《现代建筑电气》【年(卷),期】2013(004)001【总页数】5页(P11-15)【关键词】建筑电气;小型断路器;过载;短路;线路保护【作者】苏邯林【作者单位】三信国际电器上海有限公司,上海201209【正文语种】中文【中图分类】TU8550 引言微型断路器也称小型断路器(Miniature Circuit Breaker，MCB)，是建筑电气终端配电装置中使用最广泛的一种终端保护电器，适用于交流50 Hz 或60 Hz，额定电压不超过440 V(相间)，额定电流不超过125 A，额定短路能力不超过25 000 A 的线路，用来保护建筑物线路设施的过电流及类似用途，无需维修，但其选用是否得当对整个系统有很大影响。
本文阐述了微型断路器的保护特性及原理，在此基础上分析了不同性能产品的适用场合，对断路器的设计、选择、应用具有参考价值。
1 MCB 的脱扣特性MCB 的保护特性根据GB 10963. 1—2005/IEC 60898-1—2002《家用装置及类似装置用断路器》规定，可分为A、B、C、D 四种供用户选用。
ABB 公司MCB的K 特性曲线符合GB 14048.2/IEC 60947-2—2009《低压开关设备和控制设备第2 部分:断路器》标准，用于保护电动机。
施耐德公司也推出符合IEC 60947-2 标准的产品iC65L。
三信国际电器上海有限公司推出的3SB71 系列MCB 产品，符合GB 10963. 1/IEC 60898-1 和GB 14048. 2/IEC 60947-2 的标准要求。
各种断路器典型的特性曲线如图1 所示。
图1 特性曲线不同种类断路器的脱扣范围如表1 所示。

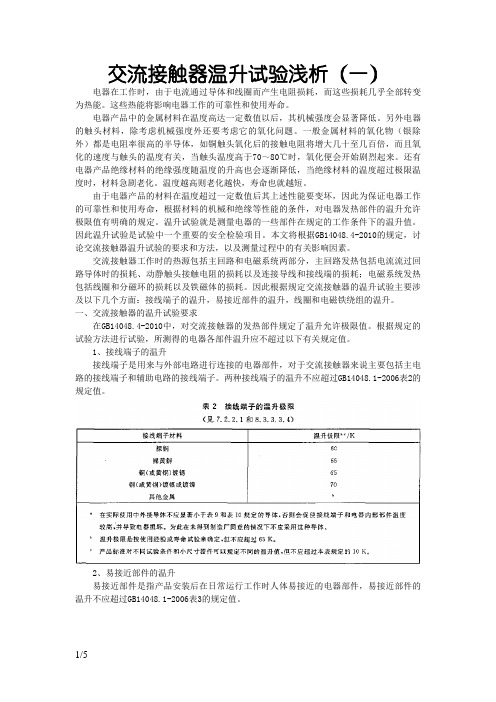

交流接触器温升试验浅析（一）电器在工作时，由于电流通过导体和线圈而产生电阻损耗，而这些损耗几乎全部转变为热能。
这些热能将影响电器工作的可靠性和使用寿命。
电器产品中的金属材料在温度高达一定数值以后，其机械强度会显著降低。
另外电器的触头材料，除考虑机械强度外还要考虑它的氧化问题。
一般金属材料的氧化物（银除外）都是电阻率很高的半导体，如铜触头氧化后的接触电阻将增大几十至几百倍，而且氧化的速度与触头的温度有关，当触头温度高于70～80℃时，氧化便会开始剧烈起来。
还有电器产品绝缘材料的绝缘强度随温度的升高也会逐渐降低，当绝缘材料的温度超过极限温度时，材料急剧老化。
温度越高则老化越快，寿命也就越短。
由于电器产品的材料在温度超过一定数值后其上述性能要变坏，因此为保证电器工作的可靠性和使用寿命，根据材料的机械和绝缘等性能的条件，对电器发热部件的温升允许极限值有明确的规定。
温升试验就是测量电器的一些部件在规定的工作条件下的温升值。
因此温升试验是试验中一个重要的安全检验项目。
本文将根据GB14048.4-2010的规定，讨论交流接触器温升试验的要求和方法，以及测量过程中的有关影响因素。
交流接触器工作时的热源包括主回路和电磁系统两部分，主回路发热包括电流流过回路导体时的损耗、动静触头接触电阻的损耗以及连接导线和接线端的损耗；电磁系统发热包括线圈和分磁环的损耗以及铁磁体的损耗。
因此根据规定交流接触器的温升试验主要涉及以下几个方面：接线端子的温升，易接近部件的温升，线圈和电磁铁绕组的温升。
一、交流接触器的温升试验要求在GB14048.4-2010中，对交流接触器的发热部件规定了温升允许极限值。
根据规定的试验方法进行试验，所测得的电器各部件温升应不超过以下有关规定值。
1、接线端子的温升接线端子是用来与外部电路进行连接的电器部件，对于交流接触器来说主要包括主电路的接线端子和辅助电路的接线端子。
两种接线端子的温升不应超过GB14048.1-2006表2的规定值。
热过载继电器的标准-回复热过载继电器是一种用于保护电动机或其他设备免受电流过载的装置。
其工作原理是通过测量设备的电流，并在电流达到设定值时自动切断电源，防止设备过热或损坏。
热过载继电器的标准指的是制定和规定热过载继电器性能和参数的国际、国家或行业标准。
1. 国际标准：国际电工委员会（IEC）是制定电气设备标准的国际机构。
在热过载继电器方面，IEC标准将其分为不同的类型和等级。
其中，IEC 60947-4-1标准规定了低功率继电器的性能要求和试验方法，包括热过载继电器。
IEC 60947-4-1中详细描述了继电器的额定电流、绝缘电阻、固有功耗、动作时间和断开时间等参数。
这些参数的要求旨在确保热过载继电器在各种负载条件下的稳定性和可靠性。
2. 国家标准：不同国家制定了适用于本国市场的热过载继电器标准。
以中国为例，国家标准由国家质量监督检验检疫总局（AQSIQ）与国家标准委员会（SAC）共同制定和发布。
中国的热过载继电器标准GB14048.4-2010基本上采用了IEC 60947-4-1的规定，但也有一些国家特定的规定和要求。
例如，GB14048.4-2010对热过载继电器的额定工作电流、试验电流、切断电流和动作时间等参数进行了详细规定。
3. 行业标准：除了国际和国家标准之外，一些行业也有自己的热过载继电器标准。
例如，航空航天领域对热过载继电器的可靠性和环境适应性要求更高，因此有专门的标准来规定这些要求。
同样地，工业自动化领域、电力系统领域和交通运输领域等也有各自的热过载继电器标准。
这些行业标准通常由各自行业的标准化组织制定和发布，以确保特定行业的设备能够在特殊环境和工况下可靠运行。
总结起来，热过载继电器的标准主要包括国际标准、国家标准和行业标准。
这些标准规定了热过载继电器的性能参数、试验方法和使用要求，以确保其在各种条件下的操作稳定性和可靠性。
对于使用热过载继电器的企业和个人来说，选择符合标准要求的产品和合适的继电器类型至关重要，以保护电动机和设备免受电流过载的损害。
浅谈GB14048.4标准新旧标准的差异摘要：通过对GB14048.4-2010新版标准的理解学习，探讨了新旧国标的差异、主要修改及补充的内容关键词：接触器、电动机起动器、机电式接触器、标准、修订Abstract: based on the GB14048.4-2010 new standard understanding learning, this paper discusses the new and old national standard, the difference of main modification and added contentKeywords: contactor, motor starter, electromechanical contactor, standards, revision中图分类号：TM32 文献标识码：A文章编号：前言GB14048.4-2010《低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》于2010年11月10日发布，2011年9月1日正式实施。
新版标准修改采用IEC60947-4-1：2009-09Ed.3.0《低压开关设备与控制设备第4-1部分接触器和电动机起动器-机电式接触器和电动机起动器》，参考了GB14048.1-2006《低压开关设备和控制设备总则》，替代了国家标准GB14048.4-2003。
现在就新旧两个版本的标准在技术内容上的主要差异做个简要的分析介绍。
1 标准基本概况中的不同（1）由于电子产品的飞速发展，新的产品中出现了较多原热过载继电器所不具备的功能，因此在新版的标准中新增了“电磁铁的电子式控制线圈、欠电流继电器或脱扣器、欠电压继电器或脱扣器、电子式堵转过载继电器STALL、电子式阻塞过载继电器JAM”等术语。
（2）在新版标准为了便于理解产品的各种符号含义，增加了“符号和缩写”部分。
浅谈GB14048.4标准新旧标准的差异
摘要：通过对GB14048.4-2010新版标准的理解学习，探讨了新旧国标的差异、主要修改及补充的内容
关键词：接触器、电动机起动器、机电式接触器、标准、修订
Abstract: based on the GB14048.4-2010 new standard understanding learning, this paper discusses the new and old national standard, the difference of main modification and added content
Keywords: contactor, motor starter, electromechanical contactor, standards, revision
中图分类号：TM32 文献标识码：A文章编号：
前言
GB14048.4-2010《低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》于2010年11月10日发布，2011年9月1日正式实施。
新版标准修改采用IEC60947-4-1：2009-09Ed.3.0《低压开关设备与控制设备第4-1部分接触器和电动机起动器-机电式接触器和电动机起动器》，参考了GB14048.1-2006《低压开关设备和控制设备总则》，替代了国家标准GB14048.4-2003。
现在就新旧两个版本的标准在技术内容上的主要差异做个简要的分析介绍。
1 标准基本概况中的不同
（1）由于电子产品的飞速发展，新的产品中出现了较多原热过载继电器所不具备的功能，因此在新版的标准中新增了“电磁铁的电子式控制线圈、欠电流继电器或脱扣器、欠电压继电器或脱扣器、电子式堵转过载继电器STALL、电子式阻塞过载继电器JAM”等术语。
（2）在新版标准为了便于理解产品的各种符号含义，增加了“符号和缩写”部分。
（3）在新版标准中对安装、操作和维修说明部分特别增加了“对于自动复位过载继电器，其制造商应提供必需的信息，以提醒用户自动重启的可能性”这无形中提高了产品在实际使用中的安全性。
（4）GB14048.4-2010版本标准跟GB14048.4-2003版本标准对比,删除了附录C，新增9个附录的内容：
删除了原附录C的内容，使新版本标准中对电气间隙和爬电距离的要求更加符合GB14048.1中的规定，保持了系列标准的一致性；由于越来越多的产品中出现了更多的控制电路的配置，因此在新版的标准中增加了附录E：控制电路的配置举例；增加了附录F：与电源触头相连的辅助触头的要求（镜像触头），加强了对镜像触头的考核，使其更好的发挥可靠地检测接触器的状态的用途，提高了安全性；增加了附录G：电动机用开关电器的额定工作电流和额定工作功率，给出了额定工作电流和额定工作功率之间关系的指导性数值，这些数值对于开关电器的设计给出了一致的指导提高了参考数据；增加了附录H：电子式过载继电器的扩展功能；新增了附录I：用于半导体控制电动机负载的AC1接触器；新增了附录J：电子式过载继电器的通信功能；新增了附录K：确定功能安全性应用中所有机电式接触器数据的步骤；新增了附录L：本部分与IEC60947-4-1：2009（Ed.3.0）标准内容的差异极其原因；新增了附录Q：特殊试验-湿热、盐雾、振动和冲击，对特殊环境要求进行了规范。
2结构和性能要求的不同
（1）旧版的标准对一般产品的材料的考核是参照14048.1标准要求进行试验，而新版的标准中对材料的考核则是在参照14048.1标准的基础上补充了更为具体的要求。
试验温度的要求为：850℃，也新增了基于材料可燃性类别的试验。
（2）随着接触器中采用电子式控制的电磁铁系统越来越多，其特性与电磁铁又有所区别，旧版标准中对接触器和动力操作起动器的动作范围的考核时，电子式与电磁式没有区分开，因此在新版的标准中明确区分开电磁式接触器和起动器的动作范围及具有电子式控制电磁铁的接触器和起动器的动作范围。
并在标准中规定了在交流电压情况下，如果制造厂规定极限值的范围为额定控制电源电压Us是75%~10%，那么接触器还应进行电容性释放试验。
（3）新版的标准中在过载继电器的脱扣级别方面上新增了“2、3、5、40” 4个级别并增加了“E、5E、10E、20E、30E”等5个公差带及动作时间。
使得对电子式过载继电器的特性更精确。
（4）电子式过载继电器必须通过软件功能才能实现热记忆功能，热过载继电器自身就带有该功能，因此对于宣称具有该功能的产品有必要进行验证，对此新版本标准中新增了对电子式过载继电器的热记忆试验验证，并要求对无热记忆功能的电子式过载继电器加以标识。
对于热式有周围空气温度补偿的过载继电器类型旧版标准中只要求在周围空气温度为+20℃的条件下进行试验，新版的标准则新增了在+40℃和-5℃即增加了温度上下限的考核。
使得热式有周围空气温度补偿产品，在不同温度下验证特性更为合理。
3试验的差异
（1）新旧标准中试验的分类同样都是分为“型式试验、常规试验、抽样试验、特殊试验”，旧版本的标准中对应特殊试验就是简单的带过，而新版本的标准中则增加了附录Q具体阐述了试验要求，这对特殊环境要求进行了规范。
（2）介电性能试验中，旧版标准规定：若具体产品标准中已规定Uimp 值，则进行冲击耐压试验。
若具体产品标准中未规定Uimp值，则进行工频耐压验证。
而新版的标准则规定：型式试验必须同时进行冲击耐压试验和工频耐压试验，隔离电器测量泄漏电流。
（3）约定操作性能试验中，没有对带镜像触头的产品的试后验证进行单独说明，而新版的标准则明确要求其试后线圈通电时应验证镜像触头能够承受其额定绝缘电压。
（4）电磁兼容试验中，在抗扰度试验项目上新版标准增加了增加了射频场传导骚扰抗扰度试验，而对快速瞬变脉冲群试验过程中接触器至少操作一次过载继电器应通0.9倍整定电（不超过100A）。
4新标准补差项目的建议
综上所述，新旧版本的标准在技术内容上最大了变化就增加了对电子式产品的考核要求，这也顺应了当代社会电子产品快速发展的需求。
对于均为型式试验项目但是内容有变化的的项目，EMC试验只针对具有电子线路的产品，而对不具有电子线路的产品则不需要。
由于灼热丝试验，基于材料的可燃性类别试验，GB14048.4-2010中规定试验温度的要求为：850℃，该项目应该按照新标准进行重新考核。
而导线管的拔出、金属导线管的扭转和弯曲，是新标准中的新要求，因此对于具有金属导线管的接触器该项目也应该进行考核。
对于介电性能试验，在新版的标准规定：型式试验必须同时进行冲击耐压试验和工频耐压试验，因此该项目也应该进行考核。
对于动作范围试验，涉及到具有电子式控制电磁铁的接触器、电子式过载继电器、欠电流继电器、电子式堵转过载继电器、电子式阻塞过载继电器、具有电子线路的过载继电器等要进行该项目考核，其他产品则可以不需要重新考核。
参考文献
[1]GB14048.4-2010,2010
[2]GB14048.4-2003.2002
[3]郑士泉.浅析GB14048.4机电式接触器和电动机起动器新老标准差异.
低压电器.2004(7期)
[4]冯征.新旧国标GB14048.4不同问题的探讨.机床电器.2002(1期)
作者简介：胡晓芳，女，大学本科。
