两相流泵介绍

KBWL型液下排污泵
一、概述
KBWL型立式液下排污料浆泵，用于输送磨损、腐蚀或污染性的浆状液体。

泵采用浸没式，使泵没有排气和启动问题。

叶轮装于悬臂的转轴末端，使滚动轴承远离液体。

该泵根据所输送的介质对泵的腐蚀情况，泵与介质及腐蚀性气体直接接触的零件材质采用中科院金属腐蚀与防护研究所和我厂研究成功的F5合金制造，也可采用用户所需的材质制造。

KBWL型泵适用于化工、石油化工、采矿、造纸业、水泥厂、炼钢厂、自来水厂、食品等行业，输送各种有机酸和无机酸，各种碱性溶液、盐溶液、磷复肥装置的料浆。

二、型号意义
65 KBWL 45 - 21（A）
65 —泵排出口径（mm）
KBWL —KBWL型下化工泵
45 —流量（m3/h）
21（A）—扬程：A为第一次车削叶轮时扬程（m）
三、性能参数表。

长沙水泵厂宏力泵业提供：

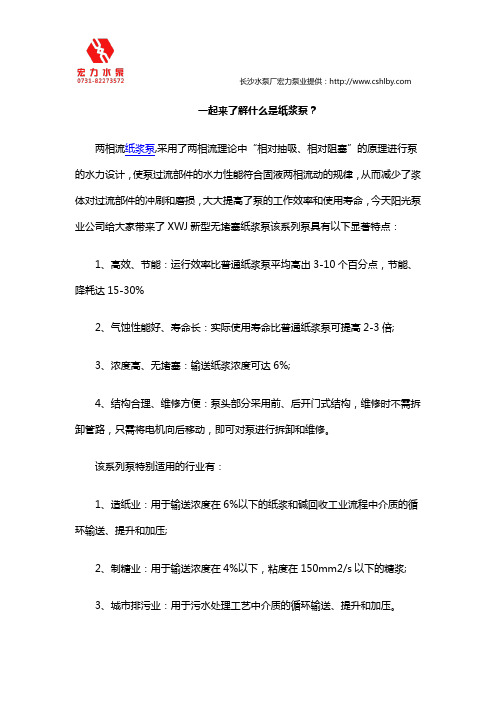

一起来了解什么是纸浆泵？
两相流纸浆泵,采用了两相流理论中“相对抽吸、相对阻塞”的原理进行泵的水力设计，使泵过流部件的水力性能符合固液两相流动的规律，从而减少了浆体对过流部件的冲刷和磨损，大大提高了泵的工作效率和使用寿命，今天阳光泵业公司给大家带来了XWJ新型无堵塞纸浆泵该系列泵具有以下显著特点：
1、高效、节能：运行效率比普通纸浆泵平均高出3-10个百分点，节能、降耗达15-30%
2、气蚀性能好、寿命长：实际使用寿命比普通纸浆泵可提高2-3倍;
3、浓度高、无堵塞：输送纸浆浓度可达6%;
4、结构合理、维修方便：泵头部分采用前、后开门式结构，维修时不需拆卸管路，只需将电机向后移动，即可对泵进行拆卸和维修。

该系列泵特别适用的行业有：
1、造纸业：用于输送浓度在6%以下的纸浆和碱回收工业流程中介质的循环输送、提升和加压;
2、制糖业：用于输送浓度在4%以下，粘度在150mm2/s以下的糖浆;
3、城市排污业：用于污水处理工艺中介质的循环输送、提升和加压。

长沙水泵厂宏力泵业提供：。

双向泵的工作原理双向泵是一种能够在两个相互连接的系统之间进行流体传输的装置。

它通过改变泵的转向，实现流体在两个系统之间的双向传输。

本文将详细介绍双向泵的工作原理及其应用。

一、双向泵的结构和工作原理双向泵主要由泵体、转子、驱动装置和阀门组成。

泵体内部有两个相互独立的腔室，每个腔室都与一个系统相连。

转子位于泵体内部，可以通过驱动装置进行旋转，驱动转子带动流体在两个腔室之间进行传输。

双向泵的工作原理如下：1. 初始状态：双向泵处于停止状态，两个腔室内的阀门关闭，两个系统之间没有流体传输。

2. 启动状态：通过驱动装置启动双向泵，使转子开始旋转。

当泵体中的一个腔室与系统A相连时，该腔室内的压力下降，使得系统A 中的流体被抽入腔室中。

3. 流体传输：随着转子的旋转，腔室内的流体被带到另一个腔室中。

同时，另一个腔室与系统B相连，系统B中的流体被抽入另一个腔室中。

4. 反向传输：当转子旋转到一定角度时，泵体中的阀门会切换，使得系统A与另一个腔室相连，而系统B与之前的腔室相连。

这样，流体传输的方向也会反向，流体将被从系统B传输到系统A。

5. 停止状态：当双向泵停止工作时，两个腔室内的阀门关闭，流体传输停止，两个系统之间不再有流体交换。

二、双向泵的应用双向泵具有灵活、高效的特点，被广泛应用于各个领域。

以下是一些常见的应用场景：1. 工业领域：双向泵可用于两个系统之间的流体传输，适用于工业流程中不同系统之间的物料输送、液体混合、分离等应用。

例如，在化工生产中，双向泵可以用于输送不同化学品的混合物。

2. 石油和天然气行业：双向泵可用于油气输送系统中，实现油井之间的油气传输。

它可以在不同的油井之间平衡压力，提高油井的产量。

3. 环境保护：双向泵可以应用于环境保护领域，用于处理废水、废气等流体的传输。

它可以将废水从一个处理系统传输到另一个处理系统，实现废水的处理和回收利用。

4. 医疗设备：双向泵在医疗设备中也有应用。

例如，在血液透析机中，双向泵可以实现血液在血液透析器和患者之间的双向传输，确保透析过程中的血液质量和效果。

双向泵的名词解释双向泵是一种将液体或气体从一个方向输送到另一个方向的机械装置。

它具有两个进口和两个出口，能够实现双向流动并克服输送介质所需的阻力。

双向泵具有广泛的应用范围，在工业领域、农业领域以及一些特殊行业中都发挥着重要的作用。

一、双向泵的基本原理双向泵的工作原理基于液体或气体流体力学的基本规律。

液体或气体在管道中传输时，会受到阻力的影响。

为了克服这种阻力，双向泵通过活塞或叶片等装置产生压力差，使介质在管道中流动。

双向泵在两个方向上均可实现流体的输送，这是它与单向泵的主要区别。

二、双向泵的分类根据介质的不同，双向泵可以分为液体双向泵和气体双向泵两种。

1. 液体双向泵液体双向泵主要用于输送液体介质，广泛应用于工业领域。

液体双向泵的工作原理是通过活塞或齿轮等装置产生压力差，使液体在管道中流动。

常见的液体双向泵有柱塞泵、涡流泵等。

液体双向泵在化工、石油、食品加工等行业中得到广泛应用，能够满足不同场合的输送需求。

2. 气体双向泵气体双向泵主要用于输送气体介质，适用于一些特殊场合。

气体双向泵的工作原理类似于液体双向泵，通过活塞或叶片等装置产生压力差，使气体在管道中流动。

气体双向泵常用于空气压缩机、气体输送系统等。

在石油化工、医药、航空航天等领域中，气体双向泵发挥着重要的作用。

三、双向泵的优势双向泵相比于单向泵具有一些优势。

1. 提高效率双向泵能够实现双向流动，减少了流体的往返时间，提高了输送效率。

在一些对输送速度有要求的场合，使用双向泵可以更加高效地完成输送任务。

2. 提高灵活性双向泵在工作过程中可以根据需求改变输送的流向，具有较高的灵活性。

在一些变化频繁的工况下，双向泵能够更好地适应不同的工艺要求。

3. 节约空间双向泵仅需一个泵体即可实现双向流动，相比于使用两个单向泵，节约了占地空间。

在一些空间有限的场合，双向泵能够更好地满足需求。

四、双向泵的应用领域双向泵在工业领域、农业领域以及一些特殊行业中都得到广泛应用。

固液两相流泵的分类文章标题：固液两相流泵的分类及其应用领域摘要：固液两相流泵是一种广泛应用于化工、矿山、冶金等领域的重要设备。

本文将深入探讨固液两相流泵的分类，并重点介绍了三种常见的固液两相流泵，包括离心式固液两相流泵、螺杆式固液两相流泵以及喷射式固液两相流泵。

通过对各种固液两相流泵的工作原理、特点和适用范围的分析，希望读者能够更全面、深入地了解固液两相流泵的分类及其在不同领域中的应用。

关键词：固液两相流泵、分类、离心式、螺杆式、喷射式引言：固液两相流泵是一种用于输送含有固体颗粒的液体的重要设备，其在化工、矿山、冶金等行业的应用十分广泛。

不同类型的固液两相流泵在工作原理、结构以及适用范围上存在差异，因此研究固液两相流泵的分类及其特点对于选型和应用具有重要意义。

一、离心式固液两相流泵离心式固液两相流泵是最常见的固液两相流泵之一，其由驱动装置、叶轮、泵体和进出口管道组成。

其工作原理是通过离心力将固体颗粒和液体分离，并通过叶轮的旋转将含有固体颗粒的液体输送至所需位置。

离心式固液两相流泵适用于含有固体颗粒较大的液体输送场合，例如煤屑输送、矿渣排放等。

然而，离心式固液两相流泵的传输能力受到固体颗粒的浓度和颗粒大小的限制。

二、螺杆式固液两相流泵螺杆式固液两相流泵采用双螺杆结构，其工作原理是通过螺杆的旋转来将固体颗粒和液体混合，并通过螺杆的推进将其输送至所需位置。

螺杆式固液两相流泵具有较高的传输能力和较大的输送压力，适用于固体颗粒浓度较高的输送场合，例如工业污水处理、土壤修复等。

螺杆式固液两相流泵还可以输送高黏度的液体，具有较好的自吸能力。

三、喷射式固液两相流泵喷射式固液两相流泵利用高速液体通过喷嘴产生的负压来将固体颗粒吸入，并通过高速液体的冲击将其输送至所需位置。

喷射式固液两相流泵适用于输送易堵塞、易结垢的含固体颗粒的液体，例如化工废水处理、煤气净化等。

喷射式固液两相流泵具有结构简单、移动方便等优点，但对液体的稠度要求较高。

固液两相流泵的类型
固液两相流泵是一种将液体和固体混合物输送至需要的地方的设备。

根据操作原理和结构，固液两相流泵可分为以下类型：
1. 液力输送泵：该泵利用流体动力原理将混合物从长管道中输送。

在液力输送过程中，固体颗粒被悬浮在流体中，需要使用气体或清水进行冲洗以保持流畅。

液力输送泵适用于输送高浓度的固液混合物，但需要使用沉淀池进行初步分离。

2. 渣浆泵：渣浆泵是一种使用叶轮运动的离心泵，适用于输送含有较高固体颗粒的混合物。

它的叶轮费力读取浆料并将其置于刚性或柔性轴承上，使其具备更高的强度和稳定性。

3. 管式输送泵：管式输送泵适用于输送高浓度的固液混合物。

在管式输送过程中，固体颗粒被悬浮在流体中，需要使用气体或清洁水进行冲洗以保持流畅。

这种泵的优点是可以提供高效的控制和操作便捷，能够很好地处理大型机械的顶部方案。

4. 滚塑泵：滚塑泵又称离心泵，适用于输送粘稠的固液混合物。

该泵的叶轮旋转产生离心力，在离心力的作用下，固体颗粒被从水中分离出来，然后通过弧形壳体底部的突出部分排出。

滚塑泵由于它们的体
积和重量的设计，通常用于大型厂房和建筑物中。

总的来说，固液两相流泵可根据需要和实际情况选择合适的类型。

不同类型的泵具有不同的优点和适用范围，当选择固液两相流泵时，必须考虑其用途、承受负载、输送速度和流体所处环境等因素。

两相直流水泵与三相直流水泵（无传感器智能）的区别
两相（T 系列）◆
传感器驱动，电路板必须内置，无法通过智能方式调速
三相（S/A系列）
◆直流三相与交流三相完全不同，直流三相指的是无传感器驱动，其供电方
式与单相和两相水泵一样只有正负极两根线。

◆智能程序驱动，无传感器，电路板可外置（外置之后泵体可以耐高温）。

◆可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
◆堵转及反接保护，过压过流保护，过温保护
◆软启动,启动电流低，无冲击，特别适用于太阳能板直接供电
三相直流水泵接线图解
S系列A系列
电位器调速接线方法：（非调速水泵没有引出调速信号线）
◆调速接口中的红线为正5V，黄色线为调速信号线，黑线为地线，红色和黑色线分别
接电位器的两端，黄线接电位器的中间，这样旋动电位器可使黄线的电压在0-5V之间滑动，从而采用电位器实现了0 -5V 之间的调速。

切勿将红线和黑线碰到一起，这样容易导致电路板烧坏，电位器调速和VR(0-5V)调速是一样的，如果采用VR调速则只需要将电位器取下，按照VR调速方法接线即可。

PWM或者模拟信号VR（0-5V）调速的接线方法：
◆PWM(50-800HZ信号幅值为5v)或者模拟信号（0-5V）调速只需要将调速接口中的
黄色线接到外界控制系统的调速信号发生端口（PWM或者0-5V），黑线接到系统地线，红线悬空即可。

第四章固液两相流泵第一节、概 述泵是我国三大机械产品(汽车、机床、水泵)之一，其用电量占我国总用电量的25%。

固液泵属泵类中的耗电大户。

在工农业各部门中得到广泛应用，主要应用在矿山、冶金、电力、煤炭、化工、轻工、食品等工业和污水处理，其它行业如建材、环保、水利及大洋采矿等部门均有应用。

本书主要介绍抽送磨料的固液泵，即渣浆泵、泥泵和污水泵。

目前国内使用的离心式磨料固液泵（也叫渣浆泵）主要有:⑴ P型泵:包括PH、PS、PB型等渣浆泵，是我国80年代初朔主要使用的渣浆泵。

这类泵多数效率低、寿命短，能源和材料浪费严重，属于淘汰产品。

⑵ 沃曼泵:我国于1980年购买了沃曼国际设备有限公司全系列渣浆泵的许可证制造技术，包括重型、轻型和液下渣浆泵。

这些澳大利亚70年代生产技术的引进，提高了我国渣浆泵的制造水平。

沃曼泵的性能优于P型泵，但效率有待提高。

⑶ 固液两相流泵:按照两相流水流的畸变速度场进行水力设计的渣浆泵，始于70年代中期。

该设计方法称为两相流畸变速度设计法，已设计制造出一定数量的两相流泵，并已在国内占有少量市场，效率等指标优于上述两种泵。

⑷ X型固液泵:按固液速度比场进行设计的渣浆泵，始于80年代末。

该设计方法称为两相流速度比设计法，已开始在国内推广，性能优于上述三种泵。

污水泵输送的介质与渣浆泵略有不同，主要是以纤维状为主的介质，如污水污物、泥浆纸浆、粮食淀粉、甜菜水果、鱼虾贝壳等等。

对输送这类介质的泵主要要求是无堵塞，无堵塞主要取决于叶轮的结构形式。

目前作为无堵塞泵叶轮的结构形式有：⑴开式或半开式叶轮，⑵旋流式叶轮，⑶单(双)流道式叶轮，⑷螺旋离心式叶轮。

了解各种形式叶轮(见图3-30)特征之后，可根据不同应用场合选择不同形式叶轮的无堵塞泵。

目前国内使用的无堵塞泵型式有卧、立式污水泵、潜水排污泵和长轴立式污水泵。

第二节 固液泵的分类、应用一固液泵的分类、固液泵种类繁多，在不同的行业有不同的名称，其结构形式也不尽相同。
