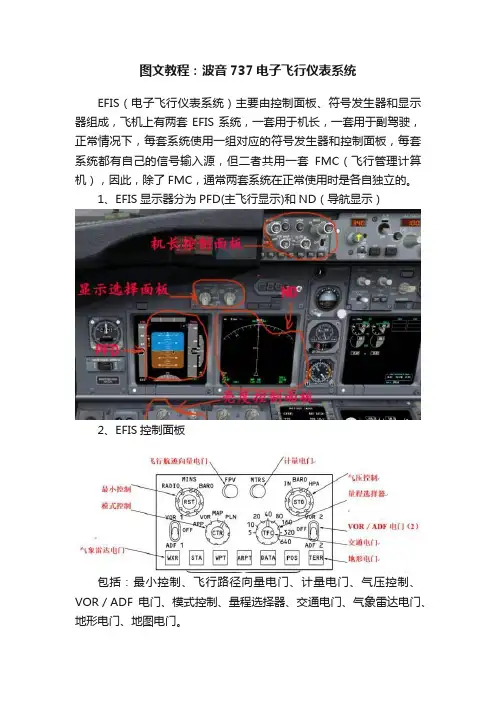

图文教程：波音737电子飞行仪表系统EFIS（电子飞行仪表系统）主要由控制面板、符号发生器和显示器组成，飞机上有两套EFIS系统，一套用于机长，一套用于副驾驶，正常情况下，每套系统使用一组对应的符号发生器和控制面板，每套系统都有自己的信号输入源，但二者共用一套FMC（飞行管理计算机），因此，除了FMC，通常两套系统在正常使用时是各自独立的。
1、EFIS显示器分为PFD(主飞行显示)和ND（导航显示）2、EFIS控制面板包括：最小控制、飞行路径向量电门、计量电门、气压控制、VOR／ADF电门、模式控制、量程选择器、交通电门、气象雷达电门、地形电门、地图电门。
最小控制选择并设置无线电和气压最小高度。
包括：最小基准选择器、最小选择器、最小复位电门。
外圈的控制是最小基准选择器，它可以选择无线电或气压作为最小高度的基准。
中间的控制是最小选择器，可以选定高度。
内圈的控制是最小复位电门。
当最小基准选择器在无线电位置时，该电门复位无线电高度警戒。
当最小基准选择器在气压位置时，复位电门复位气压高度警戒，从琥珀色变为白色。
飞行航迹向量（FPV）电门可在姿态显示器上显示FPV符号。
计量电门（MTRS）是一个备用工作电门。
当选定MTRS时，以米和英尺显示下列指示：高度、MCP选择高度气压控制选择并设定气压基准。
包括：气压基准选择器、气压选择器、气压标准电门。
外圈控制是气压基准选择器，它可以选定英寸示柱（IN）或百帕（hpa）作为气压基准。
中间控制是气压选择器，可设定气压修正。
内圈控制是气压标准电门。
它选择标准气压设定为29.92英寸汞柱或1013百帕。
VOR／ADF电门是一个三位置肘节电门，电门可以选择在显示器上显示VOR或ADF航向点。
所有模式在导航显示（ND）上显示这些航向点，但PIAN（计划）模式除外。
模式控制选择在ND上显示的模式。
模式控制是由模式选择器和中央电门组成，模式选择器是一个四位置电门，包括：APP（进近）、VOR、MAP（地图）、PLN（计划），中央电门可以显示扩展的或集中的VOR，APP和MAP模式。
