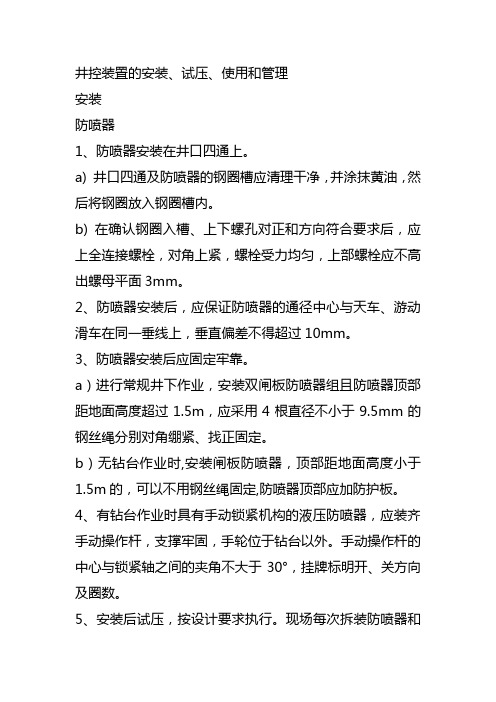

井控装臵的安装、试压、使用和管理安装防喷器1、防喷器安装在井口四通上。
a) 井口四通及防喷器的钢圈槽应清理干净，并涂抹黄油，然后将钢圈放入钢圈槽内。
b) 在确认钢圈入槽、上下螺孔对正和方向符合要求后，应上全连接螺栓，对角上紧，螺栓受力均匀，上部螺栓应不高出螺母平面3mm。
2、防喷器安装后，应保证防喷器的通径中心与天车、游动滑车在同一垂线上，垂直偏差不得超过10mm。
3、防喷器安装后应固定牢靠。
a）进行常规井下作业，安装双闸板防喷器组且防喷器顶部距地面高度超过1.5m，应采用4根直径不小于9.5mm的钢丝绳分别对角绷紧、找正固定。
b）无钻台作业时,安装闸板防喷器，顶部距地面高度小于1.5m的，可以不用钢丝绳固定,防喷器顶部应加防护板。
4、有钻台作业时具有手动锁紧机构的液压防喷器，应装齐手动操作杆，支撑牢固，手轮位于钻台以外。
手动操作杆的中心与锁紧轴之间的夹角不大于30°，挂牌标明开、关方向及圈数。
5、安装后试压，按设计要求执行。
现场每次拆装防喷器和井控管汇后，应重新试压。
远程控制台1、安装在距井口不少于25m，便于司钻（操作手）观察的位臵，距放喷管线或压井管线1m以上，周围留有宽度不少于2m的人行通道。
远程控制台10m范围内不允许堆放易燃、易爆、易腐蚀物品。
2、液控管线应排列整齐,车辆跨越处应有过桥保护措施，液控管线上不允许堆放杂物。
3、电源应从配电板总开关处直接引出，并用单独的开关控制。
4、储能器完好，压力达到规定值，并始终处于工作状态。
井控管汇1、井控管汇包括节流管汇、压井管汇、防喷管线和放喷管线，简易压井和放喷管线等。
应使用合格的管材，含硫化氢油气井不得使用不抗硫化氢的管材和配件。
2、不允许现场焊接井控管汇。
3、转弯处应使用不小于90°的钢质弯头，气井（高气油比井）不允许用活动弯头连接。
4、井控管汇所配臵的平板阀应符合SY/T 5127—2002中的相应规定。
5、压井管汇和节流管汇应符合SY/T 5323—2004的相应规定。

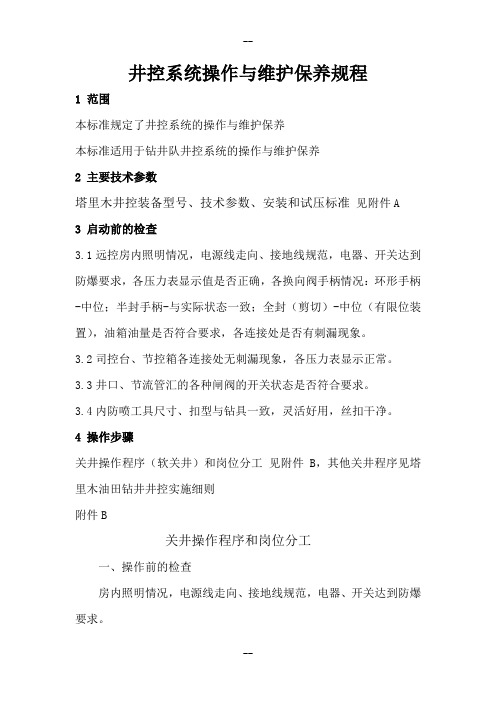

井控系统操作与维护保养规程1 范围本标准规定了井控系统的操作与维护保养本标准适用于钻井队井控系统的操作与维护保养2 主要技术参数塔里木井控装备型号、技术参数、安装和试压标准见附件A3 启动前的检查3.1远控房内照明情况，电源线走向、接地线规范，电器、开关达到防爆要求，各压力表显示值是否正确，各换向阀手柄情况：环形手柄-中位；半封手柄-与实际状态一致；全封（剪切）-中位（有限位装置），油箱油量是否符合要求，各连接处是否有刺漏现象。
3.2司控台、节控箱各连接处无刺漏现象，各压力表显示正常。
3.3井口、节流管汇的各种闸阀的开关状态是否符合要求。
3.4内防喷工具尺寸、扣型与钻具一致，灵活好用，丝扣干净。
4 操作步骤关井操作程序（软关井）和岗位分工见附件B，其他关井程序见塔里木油田钻井井控实施细则附件B关井操作程序和岗位分工一、操作前的检查房内照明情况，电源线走向、接地线规范，电器、开关达到防爆要求。
各压力表显示值：储能器压力表显示17.5-21MPa；管汇及控制环形防喷器压力表显示10.5MPa，气源压力表显示0.65-1.3MPa。
各换向阀工况：环形手柄-中位；半封手柄-与实际状态一致；全封（剪切）-中位（有限位装置）。
油箱油量是否符合要求，各连接处是否有刺漏现象。
司控台、节控箱各连接处无刺漏现象，各压力表显示正常。
井口、节流管汇的各种闸阀的开关状态是否符合要求。
内防喷工具尺寸、扣型与钻具一致，灵活好用，丝扣干净。
二、关井程序岗位分工1、司钻：发出警报，负责刹把及司钻控制台的操作，关井完成后负责将溢流关井情况报告值班干部或钻井监督。
【先发出报警信号（一声长鸣笛）；在打开液动放喷阀之前，发出关井信号（两声短鸣笛）；司钻得到钻井监督或值班干部开井通知后，在开井前打开井信号（三声短鸣笛）。
】2、副司钻：负责观察远程控制台的动作，接收指令在远程控制台进行关井或给储能器打压，同时传递相关信号。
3、内钳工：负责节流控制箱的操作，并传递节流阀开关信息；在关井后负责节流控制箱上立、套压的记录并汇报；与外钳工配合完成井口操作。
井控设备现场安装（要求）方法井控设备布局面对井架大门，节流管汇应安装在井口防喷器组右翼；压井管汇安装在井口防喷器组左翼。
远程控制台安装在井架大门前方左侧，距井口不少于25米的专用活动房内。
井口防喷器的液控油路接口朝向井架后大门。
远程控制台通向井口的液控管线从大门左侧延伸。
司钻控制台安装在钻台（司钻操作台一侧）上便于司钻操作的适当位置并固定。
液动节流管汇液控箱安装在钻台上立管一侧。
井口防喷器组的安装井口防喷器组包括防喷器、防喷器控制系统、四通、双公短节、底法兰、防溢管等。
1、安装前的准备工作1.1、检查安装前井队技术员必须仔细检查送井井控装置及附件的数量、规格、有无损坏，特别是对保护法兰、双公短节、底法兰、钢圈、钢圈槽、闸板胶芯、连接螺栓等要认真检查，以便及早发现问题。
1.2、调整好表层套管联入下套管前要根据双公短节有效长度、底法兰高度及四通两侧孔以下高度计算好联入，保证防喷管线正好与井架底座两侧工字钢相接触且平直接出。
1.3、清理井口周围杂物、拔小鼠洞、挖园井、回填井口、卸联顶节固表层后挖直径2米左右、深度1米左右的园井，实际大小以方便作业为准。
用游车拔小鼠洞、气动小绞车配合将小鼠洞放到场地上。
在导管上割窗口，找表层套管接箍，再选择适当位置（不能低于表层套管接箍）割导管。
割开导管后，若环空水泥未返到地面时，要回填水泥。
水泥凝固好后（固完表层套管候凝12小时以上或回填水泥凝固），确保表层套管坐到环形钢板后，高度合适。
坐环形钢板、卸联顶节，必须由司钻操作缓慢上提联顶节取吊卡。
最大上提力不超过井口套管抗拉强度的75%，上提拉力达到最大值仍不能取出吊卡时应用气焊割去支撑物，以防提坏套管。
吊卡取出后，下放至悬重50-100千牛时刹死滚筒。
修整导管切口使环型钢板正好坐入，焊接环型钢板。
下放联顶节使表套坐在环型钢板上。
用B型吊钳卸松联顶节丝扣，再用链钳人工卸扣，小绞车轻提。
禁止使用液气大钳，以防丝扣磨坏。
2、安装双公短节、底法兰2.1、双公短节、底法兰对扣、上扣安装前先将套管接箍、底法兰及双公短节的螺纹擦洗干净后涂机油，用人力上紧，以余3-4扣为合格(不合格者不能使用)。
井下作业井控装置操作规程井下作业井控装置操作规程1、井下作业井控装置安装1.1安装井口大四通1.1.1卸套管头盖板螺丝，将钢圈槽清洗干净并涂均匀密封脂。
1.1.2用直径φ12.7 mm钢丝绳绳套将井口大四通挂好，缓慢吊至井口。
1.1.3将法兰盘密封钢圈槽清洗干净，涂匀黄油，放好钢圈，调整好防喷器方向，缓慢将防喷器放下，使四通底法兰平稳坐于套管头上。
1.1.4缓慢下放大四通，对准钢圈槽，穿上所有螺栓，并对称紧固，最后去掉吊绳，用专用工具对角紧扣后，再安装其余螺栓。
1.2安装防喷器1.2.1检查防喷器是否完好、开关是否灵活,试压合格证是否有效。
1.2.2清洗上、下法兰、联连件和钢圈、钢圈槽并涂黄油，检查四通上法兰钢圈槽是否完好，钢圈是否与钢圈槽相匹配。
1.2.3检查吊装工具、用具是否完好。
1.2.4根据施工设计或井控规定要求的防喷器组合形式进行安装。
1.2.5液压防喷器安装时，手动锁紧装臵的手轮操作杆应与井口大四通套管闸门方向一致，以便于观察活塞杆盘根泄流口漏油情况；手动防喷器安装时防喷器手轮应与井口大四通套管闸门方向一致。
1.2.6用φ19 mm的钢丝绳套系牢防喷器，在专人指挥下，操作人员互相配合、平稳操作，用游动滑车吊钩提起，施加适当的侧向拉力，缓慢将防喷器吊至井口，按防喷器的方向，放臵到四通上，对好钢圈槽，确保钢圈进槽。
1.2.7在防喷器没有与下部井口装臵连接好之前，不要施加任何推、拉载荷和压力载荷。
1.2.8对准法兰孔眼穿入12条法兰螺栓，用扳手对角上紧螺栓，上紧螺栓时用力应均匀，使压紧的钢圈密封，达到要求后，取掉绳套。
1.2.9防喷器及组合安装后，应校正井口，其偏差不大于10mm；液压防喷器顶部高度距地面超过1.5米，应采用4根直径不小于9.5mm的钢丝绳分别对角绷紧、找正并固定于钻台底座或地锚上。
1.2.10具有手动锁紧机构的液压防喷器，应装齐手动操作杆并支撑牢固，手轮位于钻台以外，操作杆的中心与锁紧轴之间的夹角不大于30°，挂牌标明开、关方向及圈数。
井控装置现场使用指南(正式版)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN井控装置现场使用指南防喷器篇防喷器是井控装置的核心组成部分.大港油田现在常用的防喷器主要为闸板防喷器、环形防喷器两种。
1、闸板防喷器现场安装、使用及注意事项(1)现场安装注意事项a、接收管具公司送来的防喷器时，应拆下防护板，检查防喷器本体及四通壳体上的钢圈槽和通径内腔的情况，并与对方交接清楚；b、应保证钢圈槽清洁，无可使用性损伤，钢圈槽内涂抹防锈油；c、注意不要装反，应使壳体指示箭头方向及闸板腔顶密封面在上；d、防喷器安装好后，一般应使手动锁紧装置的操纵杆及手轮位于井架大门两侧面，油路控制管线接口应背对井架大门方向；e、为安全起见，手动锁紧装置必须装全，靠近手轮端应支撑固定好，其中心线与锁紧轴之间的夹角不大于30°，并在手轮处挂牌标明开关方向和开关到底的圈数。
f 、上紧连接螺栓时要用力均匀，按对角依次上紧，并在进行井控设备试压前后按要求进行检查。
g、安装好防喷器后，应按设计要求进行清水试压。
h、为防止在钻井过程中偏磨防喷器，在安装好防喷器后，必须重新校正天车、转盘及井口三者中心成为一线，其三点中心偏移量不大于10mm，校正后将防喷器用16mm钢丝绳紧固牢。
(2)使用方法及注意事项闸板防喷器安装于井口之后，在使用之前应注意检查以下各项工作，进行试运行，确认无问题后方可使用。
a、检查油路连接管线是否与防喷器所标识的开关一致；b、检查手动锁紧装置是否连接良好，手动操纵关闭闸板是否灵活好用，并挂上锁紧标识牌；c、当井内有管柱时，严禁关闭全封闸板，以免挤压坏钻具；d、不允许以打开闸板的方法来泄压，以免损坏胶芯。
每次打开闸板前应检查手动锁紧装置是否解锁。
打开后要观察锁紧轴是否退出到位，以检查闸板是否处于全开位置，不得停留在中间位置，以免起下钻具时碰坏闸板；e、要长时间封井时，应用锁紧装置锁定闸板。
井控设备维护保养及检验讲义1. 井控设备维护保养的重要性井控设备是石油行业中非常关键的设备之一，它们用于监控和控制油井的运行状态，保证油井的正常运转和生产。
井控设备的维护保养工作对于延长设备使用寿命、减少故障发生以及提高生产效率非常重要。
正确的维护保养可以减少设备故障的发生，提高设备的可靠性和稳定性。
同时，定期的保养还可以发现潜在的问题并进行修复，防止设备故障的扩大和影响生产。
2. 井控设备的常见问题及维护方法2.1. 电气部分问题及维护方法2.1.1. 接线端子松动接线端子松动是井控设备中常见的问题之一，它可能会导致电气连接不良，甚至断开。
为了确保设备的正常运行，需要定期检查接线端子，并进行紧固。
2.1.2. 电缆磨损长时间使用后，电缆可能会出现磨损或老化的现象。
这可能导致电气连接不良或者短路。
定期检查电缆的状态，及时更换磨损严重的电缆，可以有效预防故障的发生。
2.1.3. 开关状态异常开关状态异常可能是由于接触不良或电器元件损坏所致。
维护人员需要定期检查设备开关的状态，并进行清洁和更换损坏的元件。
2.2. 机械部分问题及维护方法2.2.1. 油泵故障油泵是井控设备中的重要部件，常见的故障包括泵体漏油、轴承损坏等。
维护人员需要定期检查油泵的工作状态，检查泵体是否有漏油现象，及时更换损坏的轴承。
2.2.2. 阀门堵塞井控设备中的阀门可能会因灰尘、沉淀物等原因而堵塞。
堵塞的阀门会影响设备的控制效果。
定期清洁阀门，及时排除堵塞，可以确保设备的正常运行。
2.2.3. 输油管道老化输油管道长时间使用后可能会出现老化，管道壁厚度减少，甚至出现裂纹。
维护人员需要定期检查输油管道的状态，及时更换老化严重的管道，防止油泄露和事故的发生。
3. 井控设备的定期检验除了日常的维护保养工作，井控设备还需要定期进行检验。
这是为了确保设备仍然符合安全要求，发现并修复潜在的问题。
3.1. 电气安全检查定期进行电气安全检查，包括对设备的接地系统进行检查，检查电气设备的绝缘状况，以及检查电气接线的连接是否良好。
井下作业井控装置的安装试压使用和管理办法井下作业井控装置包括液压防喷器、防喷器控制系统、内防喷工具、防喷盒、防喷管、采油（气）井口装置、地面测试流程等。
1.1 防喷器的安装1.1.1 起下钻及旋转作业应安装防喷器，同时应配齐提升短节、内防喷工具、油管悬挂器等。
1.1.2 有手动锁紧机构的闸板防喷器应安装手动操作杆，并接出钻台底座，靠手轮端应支撑牢固，其中心与锁紧轴之间的夹角不大于30°，同时挂牌标明开、关方向和圈数，如手动操作杆的高度大于2.0m，应安装操作平台。
1.1.3 防喷器安装应在压井结束，观察一个拆装采油（气）井口装置的作业时间周期后，在确认压稳的情况下再循环井筒压井液不少于2周后才能拆卸采油（气）井口装置，安装防喷器。
1.2 防喷器远程控制系统安装1.2.1 安装在距井口不少于20m的专用房内，距放喷管线，节流、压井管汇应有1 m以上的距离，并在周围留有宽度不小于2m的人行通道，周围10m内不得堆放易燃、易爆、腐蚀物品。
1.2.2 管排架连接牢固，与防喷、放喷管线的距离不少于1m，在车辆跨越处装设过桥盖板。
不应在管排架上堆放杂物和以其作为电焊接地线，或在其上进行焊割作业。
1.2.3 电源应从发电房配电板总开关处直接引出，同时用单独的开关控制，并有标识。
1.2.4 蓄能器完好且压力达到规定值，控制台油箱中液压油数量符合要求，液压油无乳化变质现象。
1.2.5 防喷器控制台上的控制手柄应有开关标识，同时全封、剪切手柄应有防误操作设施。
1.2.6 控制系统液压控制管线在安装前应用压缩空气逐根吹扫，管线应整齐排放，连接时接口应密封良好，安装后应进行开、关试验检查，管线拆除后应采取防堵措施。
1.2.7 近井口端液压软管线应有防静电措施。
1.2.8 远程控制台上的全封闸门防喷器控制换位阀应装罩保护。
1.2.9 气管缆的安装应按管排架安装在其侧面的专用位置上，剩余的管缆放在远程控制台附近的管排架上，不允许强行弯折和压折。
