最新井控设备的安装、试压

井控安全技术操作规程文件编码：HNZJ/HSE 6.1.5.1—2002版本号：B编写人：姜红波审核人：陈博安批准人：田平批准日期：二○○八年？月？？日-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手1 总则1.1 为了规范钻井生产过程中对涉及井控装备的安装；井控装置、设备、工具、元（器）件的试压；钻井施工过程中的各层套管的承压试验；地层承压试验；井控装置的现场检查、保养、使用；溢流、井喷和井控防喷演习过程中的开关井的操作；井控装备拆卸等过程的安全管理，预防各类事故的发生，特制定本规程。

1.2本规程适用于本公司所属各钻井队井控作业的安全管理。

1.3 职责1.3.1生产技术科负本作业的技术指导和执行过程的监督检查；1.3.2安全环保监察科负责本规程的安全监督管理；1.3.3各钻井队负责本单位有关井控作业措施的落实和安全监护工作。

2 规范性引用文件SY/T5964—2006 钻井井控装置配套安装调试与维护SY/T6426—2005 钻井井控技术规程SY/T5430—1992 地层破裂压力测定套管鞋试漏法（2005年3月更改）SY/T5467—1992 套管柱试压规范Q/SH1030 098—2006 河南油田钻井井控技术规程实施细则钻井工程公司井控实施细则（补充）3 井控装备安装操作规程3.1基本要求：3.1.1作业人员必须经过相关知识培训，掌握相关知识和技能，并取得相应操作证件，按规定穿戴好劳动保护用品方可作业；3.1.2 作业前召开班前会，明确作业任务，分析作业现场情况，对可能存在的安全风险进行辨识，制定防范措施；确定现场负责人、指挥人、安全监护人和操作-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手人员及各自的分工、职责；3.1.3 准备工具、用具、钢丝绳套和吊带等，并经检查确保完好好用；3.1.4 对作业现场进行清理，清除现场积水、杂物等，确保现场作业方便、安全；3.2卸联顶节。

井控设备安装操作一、设备准备1.购买适量的井控设备，并确保设备齐全、完好。

2.准备好安装所需的工具：螺丝刀、钳子、电钻等。

3.查看井控设备的安装说明书，了解安装步骤和注意事项。

二、设备安装1.选择合适的位置：根据井控设备的功能需求，选择合适的位置进行安装，确保设备可以正常运行和被操作。

2.固定设备：使用螺丝刀和螺丝将井控设备固定在选择的位置上，确保设备稳固。

3.连接电源：根据设备要求，将设备连接到电源，确保电源稳定，并避免电源线遭到损坏。

4.连接网络：根据设备要求，将设备连接到网络，确保设备可以正常连接到互联网。

三、系统设置1.打开电源：将设备连接到电源后，打开电源，确保设备可以正常工作。

2.进入设置界面：使用说明书上提供的方法进入设备的设置界面。

3.配置网络：根据设备要求，选择正确的网络设置，包括IP地址、子网掩码、网关等。

4.配置功能：根据设备要求，设置井控设备的各项功能，如报警设置、安全设置等。

5.测试设备：完成系统设置后，进行设备测试，确保设备可以正常运行。

四、使用和维护1.学习使用方法：了解井控设备的使用方法，包括操作界面、功能按钮等。

2.耐心学习：根据设备的说明书和操作指南，学习如何使用井控设备，以便更好地掌握设备的各项功能。

3.定期检查：定期检查设备的状态，包括电源、网络连接等，确保设备正常工作。

五、安全注意事项1.注意电源安全：在安装和操作设备时，确保电源处于安全状态，避免触电事故发生。

2.确保网络安全：控制设备的网络连接，避免受到未经授权的访问和攻击。

3.注意设备周围环境：避免设备与潮湿、高温、易燃等环境接触，以免设备受损或发生事故。

4.合理使用设备：按照设备的规定和使用要求进行操作，避免超负荷使用和误操作所带来的风险。

总结：井控设备的安装操作需要依据设备的安装说明书进行，确保设备的固定、连接和设置正确，并遵守安全注意事项，以保证设备的正常工作和使用。

同时，学习设备的操作方法和定期维护设备也是非常重要的，以保证设备的可靠性和安全性。

井控设备安装、试压、使用管理规定AAA公司修井作业公司2021年2月21日井控设备安装、试压、使用管理规定第一局部井控装置的领取、运输和保管1、作业队根据设计要求，向工艺所综合室申请领取与设计相符合的井控装置。

工艺所审查设计要求后，填写【井控装置安装通知单】。

2、作业队经过工艺所审批后，拿到【井控装置安装通知单】，将【井控装置安装通知单】送交井控车间，井控车间按通知单准备相应的井控装置，如不能到达要求，需及时与工艺所联系。

3、井控车间对作业队所需要的设备进行检查和保养，到达使用要求，试压合格前方可上井。

4、作业队负责井控设备的搬运。

井控车间负责与作业队配合井控设备装车，并备齐所需的所有物资，一次性拉到作业现场〔附带试压报告一份〕。

运输过程由作业队负责,要防止碰撞、翻到，小物件或小配件要保管好，设备到井尽可能放在井口附近的高地，并由作业队安排人员保管，下法兰用木板垫好，装置在暂时不用的情况下必须用塑料布罩好，各种接头做好防尘和磕碰措施。

在吊装和运输过程中严禁在手轮上栓起重绳套。

5、重点井井控车间在安装前派人到现场实地考察，确定防喷器的高度是否符合平台高度；防喷器与井口链接；防喷器与节流、压井管汇的链接；放喷管线的走向。

6、在现场到达安装条件时，作业队提前(8-24小时)通知井控车间进行防喷器安装。

第二局部井控装置的安装和拆卸1、井控车间必须在安装井控装置之前，提前两天上井进行堪查并做好各种准备工作。

2、假设施工井井口所需的转换法兰不是甲供材，转换法兰由井控车间提供并进行安装。

假设施工井井口转换法兰由甲方提供，作业队负责领取并进行安装。

3、井控车间按照作业队通知的时间上井安装井控装置，带所需的全部安装工具和配件。

4、井控车间负责安装的主要工作，在安装人员缺乏的情况下可以与作业队协商，作业队必须出人员协助安装工作，安装假设需要吊车，由作业队提前向公司调度室申请。

5、防喷器、节流管汇、压井管汇、远控台、放喷管线、液控管线的安装执行吉林油田公司【石油与天然气井下作业井控实施细那么】的标准安装，一次性安装到位。

井控管理制度一井控分级负责制度1、长庆油田公司井控领导小组,负责组织贯彻执行井控规定,制定和修订井控实施细则,组织开展井控工作;2、各采油单位的井控领导小组,负责本单位井控管理工作,组织井控检查,贯彻执行井控规定,领导和组织开展本单位的井控工作;3、作业大队市场化作业公司或作业区均要成立井控领导小组,各施工作业队要成立井控小组,负责本单位的井控工作;4、市场化作业公司应按照集团公司、油田公司的规定,配备兼职的井控技术管理人员;5、作业队井控小组负责按照设计要求组织施工和落实现场处置预案；落实上级部门查出问题的整改消项工作,发现油气侵、井涌、溢流等井喷预兆时,按照现场处置预案控制溢流、井涌,组织作业队人员关井,并及时向采油单位请示汇报；发生井喷失控时,按本队井喷失控事故应急处置预案执行;二井控培训合格证制度1、下列人员必须经井控培训、考核并取得有效的井控培训合格证：1指挥、监督修井作业现场生产的各级生产管理人员、监督和专业技术人员；2从事修井作业地质、工程、施工、井控设计的技术人员；3现场作业的人员：一级井控风险井所有作业人员应全部持证；在二、三级井控风险井施工作业的队长、副队长、技术员、班长、司钻,一岗、二岗应持证；特殊区域施工人员持证执行相关的管理规定；4井控车间站的生产管理人员、技术人员、现场服务人员;2、没有取得井控培训合格证的管理和技术人员无权指挥生产,操作人员不得上岗操作;凡没有取得井控培训合格证而在井控操作中造成事故者要加重处罚,并追究主管领导责任;3、井控培训合格证的管理和落实1各采油单位主管部门负责本单位井控培训合格证制度的落实;2凡在长庆油田施工的井下作业队伍,必须持有长庆油田公司认可的井控培训合格证;4、记录好井控培训合格证台帐;三井控设备的检修、试压、安装制度1、井控设备的年检、试压必须由专业的井控车间负责;井控车间试压设备的管理、操作应有专人负责,并明确岗位职责;2、作业队使用的井控设备在作业前必须进行密封性试压;达到检修周期后送井控车间进行年检和试压;3、作业队应定岗、定人、定时对井控设备、工具进行管理、检查、操作和维护保养,并认真填写保养和检查记录;4、作业队应按规定安装与井口、入井钻具配套的防喷器,连接牢靠,密封正常;5、年度检修要记录好井控及防护器材统计、试压标定台帐,日常维护要记录好井控、防护器材日常检查、维护保养与使用情况记录;四防喷演习制度1、作业队根据不同工况,每个月进行不少于一次的防喷演习,对超过三个月未实施过的作业工序要求先进行防喷演习,然后再正常作业;2、作业队应制定起下管柱作业、射孔作业电缆作业、空井、旋转作业、起下大直径管柱工具等5种作业时发生井涌、溢流等的应急处置预案;3、防喷演习应按处置预案制定的程序进行;4、作业队应按岗位对防喷演习人员进行分工;5、井控演习统一用作业机气喇叭报警、指挥：报警信号：一声长鸣；关闭防喷器信号：两声短鸣；解除信号：三声短鸣；长鸣喇叭声为10秒以上,短鸣喇叭声为2秒;6、演习时间要求：完成起下钻防喷演习时间不超过4分钟,射孔防喷演习时间不超过2分钟,空井防喷演习时间不超过3分钟,旋转作业防喷演习时间不超过3分钟,起下大直径工具防喷演习时间不超过5分钟;7、作业队人员熟练掌握井控岗位职责;应做到岗位分工明确,处理程序准确,在规定时间内完成演习为合格;如达不到上述要求,演习为不合格,必须重新安排演习,直到合格为止;8、每次防喷演习后要做好井控演练救援记录,认真总结和讲评;五坐岗观察制度1、所有修井作业在井口处于打开的情况下必须进行坐岗观察;2、坐岗人员上岗前必须经过技术培训;3、坐岗记录内容包括时间、工况、压井液性质及数量、入井及返出液量、有毒有害气体检测情况、记录人等;4、坐岗人员发现异常情况应立即报告司钻;5、司钻接到溢流、井涌等异常报告后,立即发出报警信号,由值班干部组织全班按井控处置程序控制溢流;6、记录好井下作业坐岗观察和干部值班记录;六作业队干部值班制度1、作业队值班干部必须24小时值班,值班干部应挂牌或有明显标志;2、值班干部和HSE监督员应检查监督各岗位执行井控制度情况,发现问题立即整改;试压、射孔、溢流、井喷、井下复杂情况处理、演习等情况,必须在现场组织、指挥处理工作;3、记录好井下作业坐岗观察和干部值班记录;七井喷事故逐级汇报制度1、井喷事故分级1一级井喷事故Ⅰ级油水井发生井喷失控,造成超标有毒有害气体逸散,或窜入地下矿产采掘坑道；发生井喷并伴有油气爆炸、着火,严重危及现场作业人员和作业现场周边居民的生命财产安全;2二级井喷事故Ⅱ级油水井发生井喷失控；含超标有毒有害气体的油水井发生井喷；井内大量喷出流体造成对江河、湖泊和环境造成灾难性污染;3三级井喷事故Ⅲ级油水井发生井喷,油田公司所属单位或承包商经过积极采取压井措施,在24小时内仍未建立井筒压力平衡;4四级井喷事故Ⅳ级油水井发生溢流、井涌或井喷,油田公司所属单位或承包商自身能在24小时内建立井筒压力平衡;2、井喷事故报告要求1发生井喷事故后,井下作业队在最短时间内向其上级单位汇报,采油单位经过初步判定确定突发事故的级别,符合Ⅲ级及以上级别的井喷突发事故时,立即启动事发单位的井喷突发事故应急预案,并在1小时内向油田公司生产应急指挥中心汇报;汇报首先以井下作业井喷失控事故信息收集上报表形式上报油田公司;油田公司应根据相关法规和当地政府规定,在第一时间内立即向属地政府部门报告;2发生Ⅳ事故时,采油单位单位接到报警后,立即启动本单位应急预案,指挥、协调事故处理,并在24小时内上报油田公司应急指挥中心;3发生溢流、井涌等异常情况应记录好井下作业溢流、井涌、井喷等异常事故情况统计周报表,按照关于加强井下作业过程中发生溢流、井涌等信息上报工作的通知长油油开字〔2010〕22号要求向油田公司相关部门报告;3、发生井喷或井喷失控事故后应有专人收集资料,资料要详实准确;4、发生井喷事故后,随时保持各级通信联络畅通,并有专人值班;5、油田公司在每月10日前以书面形式向集团公司主管部门汇报上一月度井喷事故包括Ⅳ级井喷事故处理情况及事故报告;汇报实行零报告制度;6、井喷事故发生后,事故单位以长庆油田井下作业井喷失控事故信息收集表形式向油田公司汇报,使油田公司领导及时掌握现场抢险救援动态;井喷事故得到控制,现场事态恢复正常后,事故单位要书面向油田公司主管部门详细汇报事故经过、事故原因、处理过程及教训;八井控例会制度1、油田公司每半年召开一次井控例会,总结、布置井控工作;2、各采油单位每季度召开一次井控例会,检查、总结、布置井控工作;3、作业大队、采油作业区或市场化作业公司每月组织召开一次井控例会,总结、安排井控工作;4、作业队每周由队长主持召开一次井控例会,分析、总结前一阶段井控工作中存在的问题,提出下一阶段井控工作要求和注意事项,落实井控存在问题消项整改情况;每天班前会、班后会上,要根据设计中有关井控要求进行井控工作布置,检查井控设备、设施等,明确岗位分工,总结井控工作;5、每次例会后做好例会记录;九井喷事故的责任追究执行长庆油田分公司事故管理规定和长庆油田分公司事故责任追究暂行规定实施细则长油字2004228号;十井控工作定期检查制度井控管理部门应对井控工作进行定期检查,油田公司每半年进行一次井控工作检查,采油单位每季度进行一次井控工作检查,各作业大队、作业区、市场化公司每月进行一次井控工作检查,作业队每日进行自查自改;检查内容主要包括：1井控管理制度的落实；2井控设备的管理与使用；3井控持证是否符合规定、井控资料的填写是否规范；4“四项设计”中井控要求是否明确、应急演习是否熟练等；5相关文件的传达、学习、执行情况;各级管理人员在检查过程中必须对照检查表逐项进行检查,详细记录长庆油田井下作业井控检查记录表和问题整改汇总记录;对严重违章或存在重大隐患的施工队伍,有权责令其立即整改、限期整改或停工整改;十一井控隐患整改消项制度1、井控隐患削减实行消项制度;各单位或部门发现的隐患,均应登记备案,并限期整改消项;2、井控隐患消项实行责任制,由隐患所在单位限期治理;列入治理的井控隐患,必须建立完备的监控措施;对发现的隐患进行整改消项时实行“四定”的原则,即定方案,定措施,定责任人,定完成时间;3、井控隐患治理消项由责任单位或部门负责实施,较大及其以上井控隐患的消项实行项目管理,一般隐患项目随时发现,随时治理;井控工作主管、监督部门负责井控隐患消项治理项目实施进度的监督工作;4、井控隐患的处理方式：现场整改、限期整改和停工整改;均应签发长庆油田井下作业井控检查记录表；同时要把存在问题,处理情况详细记录在监督日志中;现场整改：监督员检查人员在监督检查过程中,对发现的井控隐患现场告知作业队现场负责人和操作人员,要求现场立即进行整改,在监督日志中详实记录;限期整改：对现场发现的井控隐患,现场无法立即整改的,除了口头告知作业现场负责人外,还需要签发长庆油田井下作业井控检查记录表,限期整改;限期整改期间,要制定好施工时针对隐患的预防措施,确保施工安全;停工整改:对现场发现的较大井控隐患,要责令作业队伍停止作业,签发长庆油田井下作业井控检查记录,停工进行整改;并详细录取隐患资料包括隐患问题的描述、现场图片资料和相关证据;4、签发隐患消项记录:作业队伍整改完长庆油田井下作业井控检查记录表上所列出的全部隐患问题后,向监督员检查人员递交书面复工申请,经监督员检查人员现场核实, 并填写隐患消项记录具备复工条件后准予开工;5、每次检查出的问题检查部门和受检单位均应记录在问题整改汇总记录中;。

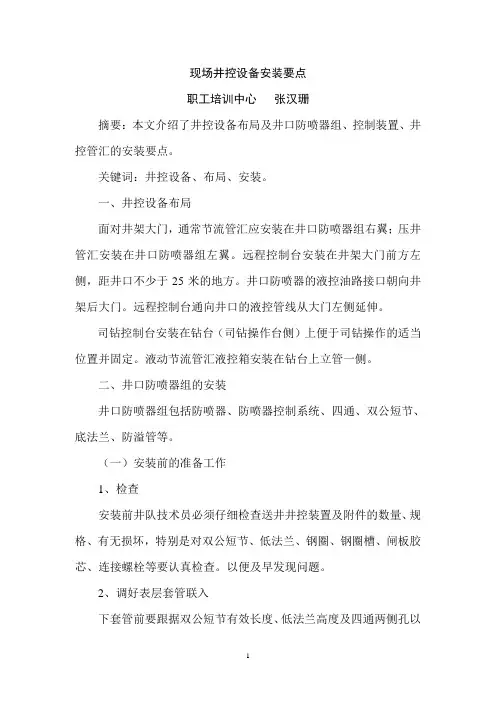

现场井控设备安装要点职工培训中心张汉珊摘要：本文介绍了井控设备布局及井口防喷器组、控制装置、井控管汇的安装要点。

关键词：井控设备、布局、安装。

一、井控设备布局面对井架大门，通常节流管汇应安装在井口防喷器组右翼；压井管汇安装在井口防喷器组左翼。

远程控制台安装在井架大门前方左侧，距井口不少于25米的地方。

井口防喷器的液控油路接口朝向井架后大门。

远程控制台通向井口的液控管线从大门左侧延伸。

司钻控制台安装在钻台（司钻操作台侧）上便于司钻操作的适当位置并固定。

液动节流管汇液控箱安装在钻台上立管一侧。

二、井口防喷器组的安装井口防喷器组包括防喷器、防喷器控制系统、四通、双公短节、底法兰、防溢管等。

（一）安装前的准备工作1、检查安装前井队技术员必须仔细检查送井井控装置及附件的数量、规格、有无损坏，特别是对双公短节、低法兰、钢圈、钢圈槽、闸板胶芯、连接螺栓等要认真检查。

以便及早发现问题。

2、调好表层套管联入下套管前要跟据双公短节有效长度、低法兰高度及四通两侧孔以下高度计算好联入，保证防喷管线正好与井架底座两侧工字钢相接触且平直接出。

避免井口过高，节流、压井管汇离地面太高，与放喷管线连接处用“S”形弯管，同时也避免平板阀手轮、手动锁紧手轮等离地面太高，给操作者带来不方便。

3、清理井口周围杂物、拔小鼠洞、挖园井、回填井口、卸联顶节固表层后挖直径2米左右、深度1左右米的园井，实际大小以方便作业为准。

用游车拔小鼠洞、气动小绞车配合将小鼠洞放到场地上。

在导管上割窗口，找表层套管接箍，再选择适当位置（不能低于表层套管接箍）割导管。

割开导管后，若环空水泥未返到地面时，要回填水泥。

水泥凝固好后（固完表层套管候凝12小时以上或回填水泥凝固），确保表层套管坐到环形钢板后，高度合适。

坐环形钢板、卸联顶节。

必须由司钻操作刹把缓慢上提联顶节取吊卡。

最大上提力不超过井口套管抗拉强度的75%，上提拉力达到最大值仍不能取出吊卡时应用气焊割去支撑物，以防提坏套管。

附件长庆油田试油（气）作业井控实施细则第一章总则第一条为有效地预防井喷、井喷失控、井喷着火事故的发生，保证人民生命财产安全，保护环境和油气资源不受破坏，依据中国石油天然气集团公司《石油与天然气井下作业井控规定》、SY/T 6690《井下作业井控技术规程》和Q/SY 1553《井下作业井控技术规范》等，结合长庆油田特点，特制定本细则。

适用于长庆油田公司及在长庆油田从事试油（气）作业的承包商队伍。

第二条各单位应高度重视井控工作，贯彻集团公司“警钟长鸣、分级管理、明晰责任、强化监管、根治隐患”的井控工作方针，树立“以人为本”、“积极井控”的理念，严格细致，常抓不懈地搞好井控工作，实现试油（气）井控安全。

第三条井控工作是一项系统工程。

长庆油田公司的勘探开发、工程技术、安全环保、消防保卫、物资装备和教育培训等部门，试油（气）承包商工程技术及其他对应的主管部门都必须各司其职，齐抓共管。

第四条落实井控管理责任，按照“党政同责”、“一岗双责”、“管业务必须管安全、管行业必须管安全、管生产经营必须管安全”的要求，切实履行好各自井控安全职责。

第五条长庆油田试油（气）作业井控工作的原则是“立足一级井控、强化二级井控、做好三级井控预案”。

井控工作“关键在领导、重点在基层、要害在岗位”。

第六条本细则规定了长庆油田试油（气）作业地质、工程、施工设计中的井控要求，井控装置配备、安装、试压、使用和管理，作业前的井控准备，试油（气）作业施工过程中的井控工作，防火、防爆、防H2S、CO等有毒有害气体的安全措施，井喷应急救援处置，井控技术培训，井控管理组织及职责，井控管理制度等方面内容。

第七条连续油管作业、新工艺试验井的井控技术要求执行集团公司相关规定及工程设计。

第二章地质、工程、施工设计的井控要求第八条每口井进行地质、工程、施工设计时，要根据长庆油田试油（气）井控风险分级，制定相应的井控装备配置、技术及监管措施。

长庆油田试油（气）作业井控风险分级如下一、气田一级风险井：“三高”井、异常高压井、区域探井、水平井。
