井控设备概述1. 引言井控设备是石油、天然气和其他能源领域的关键设备之一。
它们在井口和井筒中起着关键作用，以确保油井和气井的安全和高效运行。
井控设备旨在监测和控制井底的压力、温度和流量等参数，以确保井筒内的石油和天然气得以高效地生产和提取。
2. 井控设备的功能井控设备具有以下主要功能：2.1 压力监测和控制井控设备通过监测井底的压力变化，以及与地面控制系统的通信，实现对井口和井筒内压力的监测和控制。
这对于确保井口周围环境的安全以及油气的顺利提取至关重要。
2.2 温度监测和控制井控设备还能够监测井底的温度变化，并通过相应的控制系统对温度进行调节。
这对于保护井筒和井口的机械设备以及油气的高效生产具有重要作用。
2.3 流量监测和控制井控设备能够实时监测井底油气的流量，并与地面系统进行数据传输和控制。
这对于确保油井和气井的生产量达到设计要求，并进行相应调控非常重要。
2.4 防喷器控制井控设备中的防喷器控制系统能够监测井底的压力变化，并在发生井喷等危险情况时自动启动防喷器来保护工作人员的安全。
2.5 远程监控和操作井控设备通常配备有远程监控和操作系统，以便工作人员可以远程监测和操作井口和井筒内的设备。
这对于提高工作人员的工作效率和安全性非常重要。
3. 井控设备的类型井控设备按照其在井筒内的位置和功能可以分为以下几类：3.1 井口控制设备井口控制设备包括防喷器、压力传感器、温度传感器等。
它们安装在井口附近，用于监测和控制井口的压力、温度和流量等参数。
3.2 井筒控制设备井筒控制设备包括动作控制阀、流量计等。
它们安装在井筒内部，通过监测和控制井筒内油气的流量、压力和温度等参数，以保证油井和气井的正常生产。
3.3 地面控制系统地面控制系统包括监测仪表、控制面板和远程操作界面等。
它们用于监测和控制井口和井筒内的井控设备，并与地面工作人员进行数据传输和控制。
4. 井控设备的重要性井控设备在石油和天然气生产过程中起着关键作用，具有以下重要性：4.1 提高生产效率井控设备能够实时监测和控制井底的参数，以保证油气的高效提取和生产。

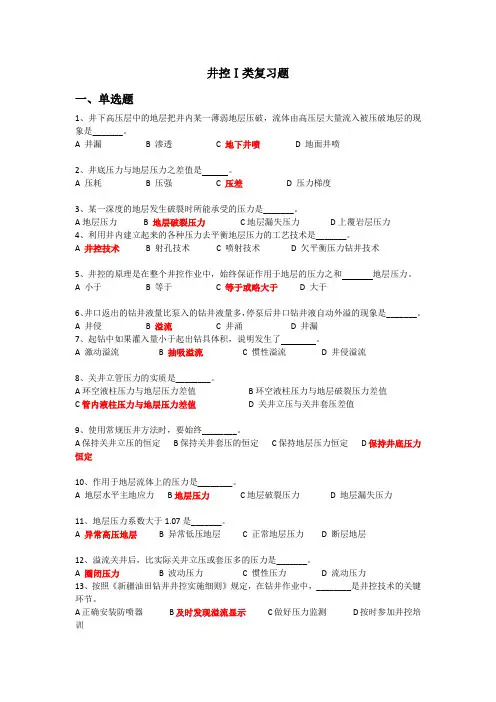

井控Ⅰ类复习题一、单选题1、井下高压层中的地层把井内某一薄弱地层压破，流体由高压层大量流入被压破地层的现象是_______。
A 井漏B 渗透C 地下井喷D 地面井喷2、井底压力与地层压力之差值是。
A 压耗B 压强C 压差D 压力梯度3、某一深度的地层发生破裂时所能承受的压力是_______。
A地层压力 B 地层破裂压力C地层漏失压力D上覆岩层压力4、利用井内建立起来的各种压力去平衡地层压力的工艺技术是_______。
A 井控技术B 射孔技术C 喷射技术D 欠平衡压力钻井技术5、井控的原理是在整个井控作业中，始终保证作用于地层的压力之和地层压力。
A 小于B 等于C 等于或略大于D 大于6、井口返出的钻井液量比泵入的钻井液量多，停泵后井口钻井液自动外溢的现象是_______。
A 井侵B 溢流C 井涌D 井漏7、起钻中如果灌入量小于起出钻具体积，说明发生了。
A 激动溢流B 抽吸溢流C 惯性溢流D 井侵溢流8、关井立管压力的实质是________。
A环空液柱压力与地层压力差值B环空液柱压力与地层破裂压力差值C管内液柱压力与地层压力差值 D 关井立压与关井套压差值9、使用常规压井方法时，要始终________。
A保持关井立压的恒定B保持关井套压的恒定C保持地层压力恒定D保持井底压力恒定10、作用于地层流体上的压力是________。
A 地层水平主地应力B地层压力C地层破裂压力 D 地层漏失压力11、地层压力系数大于1.07是_______。
A 异常高压地层B 异常低压地层C 正常地层压力D 断层地层12、溢流关井后，比实际关井立压或套压多的压力是_______。
A圈闭压力 B 波动压力 C 惯性压力 D 流动压力13、按照《新疆油田钻井井控实施细则》规定，在钻井作业中，________是井控技术的关键环节。
A正确安装防喷器B及时发现溢流显示C做好压力监测D按时参加井控培训14、按照《新疆油田钻井井控实施细则》规定，执行全井坐岗，进入油（气）层前50米开始每分钟测量一次钻井液增、减量。
井控基本知识一．井控设备1．远控房型号：FKQ2105，210——蓄储器容积210L；5——5个控制对象。
2．闸板防喷器关井时间：3~8秒钟。
环形防喷器关井时间30秒。
3．双闸板防喷器型号：2FZ28-35；双闸板；280mm的公称直径，35Mpa的额定工作压力。
4．闸板防喷器的四处密封：a．闸板前部与管子的密封。
b．闸板顶部与壳体的密封。
c．侧门与壳体的密封。
d．侧门腔与活塞间的密封。
5．拆换闸板的操作程序：a．控制手柄换向阀处于中位。
b．拆下螺丝，旋开侧门。
c．液压关井，使侧门从侧门腔伸出。
d．换闸板。
液压关井，闸板收回侧门腔。
e．将换向手柄处于中位。
f．旋闭侧门，上紧螺丝。
6．手动锁紧装置手动锁装置只有在长期关井和液控失效的情况采用。
主要结构原理：锁紧轴与活塞以反扣连接。
平时锁紧轴旋入活塞，随活塞运动，不影响液压关井。
手动关井的操作步骤：a．液压关井b．手动锁紧c．液控压力泄压。
手动开井步骤：a．手动解锁。
b．液压开井。
c．液控压力泄压。
7．储能器充气为氮气，预充气压为7Mpa。
储能器额定工作压力为21Mpa，进入井控时储能器油压始终保持在17.5~21MPa。
8．管汇压力通常为10.5MPa。
9．远控房在井架大门前左侧，距井口25米。
10．放喷管线接出井口25米。
11．每隔10~15米打水泥基墩及固定螺丝。
12．钻具内防喷工具：a．方钻杆回压阀，方钻杆上回压阀为反扣接在方钻杆上端，本队使用的方钻杆下回压凡尔。
保护水龙带、立管管线。
b．钻杆回压凡尔。
只允许钻井液向下流动，不允许钻井液向上流动。
钻井技术1．发生气侵的根本原因：井桶内压力小于地层压力。
a.起钻未灌满泥浆。
b.起钻时钻头泥包、起钻速度快造成大的抽吸压力。
c.钻井密度不够。
d.地层压力异常。
2．发生气侵的现象：a．钻时变快。
b．泥浆液面上升。
c．停泵时仍有钻井液流出。
d．钻井液流量突然增大。
e．钻井液表面有大量气泡。
f．钻井密度上升，粘度下降。

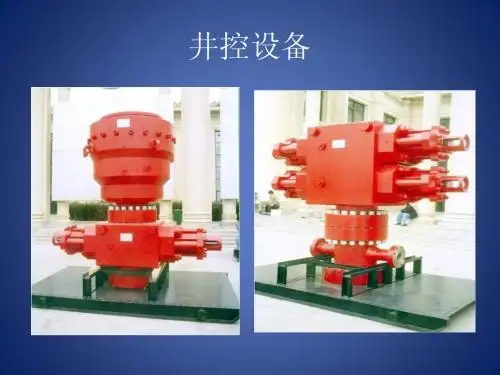

井控设备一、概述1.井控设备井控设备是用来控制和预防井喷的装置、仪器、仪表和专用工具，是井下作业施工必须配备的系列设备。
包括防喷器组（采油(气)井口、套管头）,内防喷工具,防喷器控制系统,井控管汇,井控仪器仪表,井液加重、除气、灌注设备,特殊井控设备和工具等。
2学习井控设备的目的井控设备是对井喷事故进行预防、监测、控制、处理的必备装置。
通过井控装置可以做到有控施工,既可以减少对油气层的损害,又可以保护套管,防止井喷和井喷失控,实现安全、优质、高效、低耗、环保作业。
3.并控设备的功用(1).及时发现溢流，预防井喷。
(2)能够关闭井口,密封管柱内和环空的压力，迅速控制井喷。
(3)允许井内流体可控制地排放，处理复杂情况。
(4)处理井喷失控。
显然，井控设备是压力控制的关键手段，是修井安全的可靠保证。
二、防喷器是井下作业井控必须配备的防喷装置,对预防和处理井喷有非常重要的作用;是井口的密封工具1、防喷器分类防喷喷器包括手动防喷器和液压防喷器；根据密封方式的不同可分为：锥形胶芯防喷器环形防喷器筒型胶芯防喷器球形胶芯防喷器防喷器液压闸板防喷器手动闸板防喷器闸板防喷器单闸板防喷器双闸板防喷器三闸板防喷器双闸板防喷器环形防喷器旋转防喷器液压双闸板防喷器单闸板防喷器2、防喷器的型号MPacm表示类型H、Z、X表示防喷器S.1.2.3表示手动、单、双、三闸板数旋转防喷器型号改进号,MPa动密封最大工作压力,MPa,cm3.防喷器两大性能指标(1)防喷器的最大工作压力是指防喷器安装在井口投入工作时所能承受的最大井口压力最大工作压力是防喷器的强度指标。
(2)防喷器的公称通径是指防喷器的上下垂直通孔直径。
公称通径是防喷器的尺寸指标。
4.解释防喷器的型号:(1).2FZ35-21·双闸板防喷器通径35cm,工作压力21MPa(2).FH35-35·环形防喷器通径35cm,工作压力35MPa(3).FZ18-21·表示公称通径为180mm,最大工作压力为21MPa的单闸板防喷器(4).2FZ18-35表示公称通径为180mm,最大工作压力为35MPa的双闸板防喷器。
井控设备基础知识1. 引言井控设备是石油工业中一类非常重要的设备，用于对井口进行控制和监测，保证石油采集工作的正常进行。
本文将介绍井控设备的基础知识，包括井控设备的定义、组成部分、工作原理以及常见的井控设备类型。
2. 井控设备的定义井控设备是指用于对石油井进行控制和监测的设备，通常由多个部件组成，包括阀门、传感器、控制系统等。
井控设备在石油探采过程中起着至关重要的作用，它能够监测井器的状态，控制井注过程，确保石油的稳定生产和安全运营。
3. 井控设备的组成部分井控设备通常由以下几个组成部分构成：3.1 阀门阀门是井控设备中最基本的组件之一，它用于控制流体的流动和压力。
常见的井控阀门包括球阀、蝶阀、闸阀等，它们能够根据指令开关或调整井口的流量，保证石油生产的稳定和安全。
3.2 传感器传感器是井控设备中负责监测井器状态和环境参数的组件。
传感器能够感知井口的压力、温度、流量等参数，并将其转化为电信号传输给控制系统，从而实现对井口的实时监测和控制。
3.3 控制系统控制系统是井控设备的核心组成部分，它由电路元件、控制模块和显示模块等组件组成。
控制系统负责接收传感器传来的信号，判断井器状态，并进行相应的控制操作。
控制系统能够实时监控井口的状态，保证石油的稳定生产。
4. 井控设备的工作原理井控设备的工作原理可以简单概括为以下几个步骤：1.传感器感知井口的参数变化，如温度、压力等；2.传感器将感知到的参数变化转化为电信号，并传输给控制系统；3.控制系统接收传感器信号后进行处理，判断井器的状态和情况；4.控制系统根据判断结果，发出指令控制阀门的开启和关闭，从而调整井口的流量和压力。
通过以上步骤，井控设备能够实时监测井口状态，及时进行控制操作，保证石油采集工作的正常进行。
5. 常见的井控设备类型根据不同的工作原理和应用场景，井控设备可以分为多种类型。
以下列举了几种常见的井控设备类型：5.1 电动井控设备电动井控设备通过电动机驱动阀门的开启和关闭，实现对井口流量的控制。
