井控设备概述

井控知识培训一、井控设备概述井控设备在钻井作业中的重要性井控设备是钻井作业中用于控制和防止井喷等事故的关键设备。

通过有效的井控设备操作和维护，可以保障钻井作业的安全顺利进行，降低事故发生的风险。

井控设备的组成和功能井控设备主要包括防喷器、控制箱、管线等，用于在钻井过程中控制和释放压力，防止井喷等事故的发生。

防喷器是井控设备的重要组成部分，具有封闭和释放井口的功能，能够在紧急情况下有效地控制住井内的压力。

控制箱则是控制防喷器的关键设备，能够实现远程控制和自动控制等多种操作方式。

管线则是连接和控制井控设备的管道系统，需要具有良好的耐压和耐腐蚀性能。

二、井控设备操作规程操作前的准备和检查在进行钻井作业前，应认真检查井控设备的完好性，确保其处于正常的工作状态。

需要检查的内容包括防喷器的密封性能、控制箱的操作性能以及管线连接的紧固程度等。

操作步骤和注意事项在进行钻井作业时，应按照规定的操作步骤进行井控设备的操作。

操作人员需要掌握正确的操作技能，熟悉设备的各项功能和参数。

在操作过程中，应密切关注钻井参数的变化，及时发现异常情况并进行处理。

三、井控设备维护保养日常维护保养的重要性井控设备的维护保养是保障其正常运转的重要措施。

通过定期的维护保养，可以及时发现和处理设备存在的隐患和问题，防止因设备故障而引发的事故。

维护保养的内容和方法在进行井控设备的维护保养时，需要按照规定的保养计划进行保养。

保养的内容包括对防喷器、控制箱和管线等进行清洗、检查、更换密封件等，确保设备的各项性能处于正常状态。

同时，也需要对设备的各项参数进行定期校准，保证其准确性和可靠性。

井控设备概述1. 引言井控设备是石油、天然气和其他能源领域的关键设备之一。

它们在井口和井筒中起着关键作用，以确保油井和气井的安全和高效运行。

井控设备旨在监测和控制井底的压力、温度和流量等参数，以确保井筒内的石油和天然气得以高效地生产和提取。

2. 井控设备的功能井控设备具有以下主要功能：2.1 压力监测和控制井控设备通过监测井底的压力变化，以及与地面控制系统的通信，实现对井口和井筒内压力的监测和控制。

这对于确保井口周围环境的安全以及油气的顺利提取至关重要。

2.2 温度监测和控制井控设备还能够监测井底的温度变化，并通过相应的控制系统对温度进行调节。

这对于保护井筒和井口的机械设备以及油气的高效生产具有重要作用。

2.3 流量监测和控制井控设备能够实时监测井底油气的流量，并与地面系统进行数据传输和控制。

这对于确保油井和气井的生产量达到设计要求，并进行相应调控非常重要。

2.4 防喷器控制井控设备中的防喷器控制系统能够监测井底的压力变化，并在发生井喷等危险情况时自动启动防喷器来保护工作人员的安全。

2.5 远程监控和操作井控设备通常配备有远程监控和操作系统，以便工作人员可以远程监测和操作井口和井筒内的设备。

这对于提高工作人员的工作效率和安全性非常重要。

3. 井控设备的类型井控设备按照其在井筒内的位置和功能可以分为以下几类：3.1 井口控制设备井口控制设备包括防喷器、压力传感器、温度传感器等。

它们安装在井口附近，用于监测和控制井口的压力、温度和流量等参数。

3.2 井筒控制设备井筒控制设备包括动作控制阀、流量计等。

它们安装在井筒内部，通过监测和控制井筒内油气的流量、压力和温度等参数，以保证油井和气井的正常生产。

3.3 地面控制系统地面控制系统包括监测仪表、控制面板和远程操作界面等。

它们用于监测和控制井口和井筒内的井控设备，并与地面工作人员进行数据传输和控制。

4. 井控设备的重要性井控设备在石油和天然气生产过程中起着关键作用，具有以下重要性：4.1 提高生产效率井控设备能够实时监测和控制井底的参数，以保证油气的高效提取和生产。

井控十概念
井控十概念
1、井控：实施油气井压力控制的简称。

2、井侵：当底层压力大于井底压力时，地层孔隙中的流体（油、气、水）将侵入井内，通
常称为井喷。

3、溢流：当井底压力小于地层压力时，井口返出液量大于泵入液量或停泵后井液自动外溢
的现象称为溢流。

4、井涌：溢流进一步发展，井液涌出井口的现象称为井涌。

5、井喷：当井底压力远小于底层压力时，地层流体大量涌入井筒并喷出地面的现象称为井
喷。

6、井喷失控：井喷发生后，无法用常规方法控制井口而出现井口敞喷的现象称为井喷失控。

7、一级井喷：指以合理的井液密度平衡地层孔隙压力，没有地层流体侵入井内、无溢流产
生的井控技术。

（又称主井控）
8、二级井控：溢流或井喷后通过及时关晶或压井重建井底压力平衡的井控技术。

9、三级井控：井喷失控后，重新恢复对井口的控制的井控技术。

10、井控中的三早：早发现、早关井、早处理。

七关井法
1、发
2、停
3、开
4、抢
5、关
6、关
7、看
井喷处理八步走
1、逐级上报，启动井喷抢险应急预案。

2、防止着火，用消防水枪向油气柱及井口周围大量喷水。

同时做好储水、供水工作。

3、对含硫等有可能对周围人群和环境造成较大危害的井可以按
规定进行点火处理。

4、成立现场抢险组，制定抢险方案。

5、划分安全区，撤离危险区人员。

6、清除井口周围及抢险道路上的障碍物，充分暴露井口。

7、灭火。

8、设计、抢装新的井口装置组合。

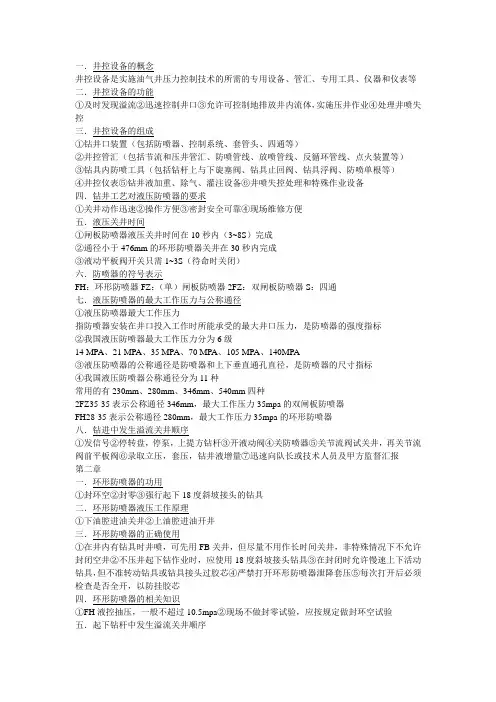

一．井控设备的概念井控设备是实施油气井压力控制技术的所需的专用设备、管汇、专用工具、仪器和仪表等二．井控设备的功能①及时发现溢流②迅速控制井口③允许可控制地排放井内流体，实施压井作业④处理井喷失控三．井控设备的组成①钻井口装置（包括防喷器、控制系统、套管头、四通等）②井控管汇（包括节流和压井管汇、防喷管线、放喷管线、反循环管线、点火装置等）③钻具内防喷工具（包括钻杆上与下旋塞阀、钻具止回阀、钻具浮阀、防喷单根等）④井控仪表⑤钻井液加重、除气、灌注设备⑥井喷失控处理和特殊作业设备四．钻井工艺对液压防喷器的要求①关井动作迅速②操作方便③密封安全可靠④现场维修方便五．液压关井时间①闸板防喷器液压关井时间在10秒内（3~8S）完成②通径小于476mm的环形防喷器关井在30秒内完成③液动平板阀开关只需1~3S（待命时关闭）六．防喷器的符号表示FH：环形防喷器FZ：（单）闸板防喷器2FZ：双闸板防喷器S：四通七．液压防喷器的最大工作压力与公称通径①液压防喷器最大工作压力指防喷器安装在井口投入工作时所能承受的最大井口压力，是防喷器的强度指标②我国液压防喷器最大工作压力分为6级14 MPA、21 MPA、35 MPA、70 MPA、105 MPA、140MPA③液压防喷器的公称通径是防喷器和上下垂直通孔直径，是防喷器的尺寸指标④我国液压防喷器公称通径分为11种常用的有230mm、280mm、346mm、540mm四种2FZ35-35表示公称通径346mm，最大工作压力35mpa的双闸板防喷器FH28-35表示公称通径280mm，最大工作压力35mpa的环形防喷器八．钻进中发生溢流关井顺序①发信号②停转盘，停泵，上提方钻杆③开液动阀④关防喷器⑤关节流阀试关井，再关节流阀前平板阀⑥录取立压，套压，钻井液增量⑦迅速向队长或技术人员及甲方监督汇报第二章一．环形防喷器的功用①封环空②封零③强行起下18度斜坡接头的钻具二．环形防喷器液压工作原理①下油腔进油关井②上油腔进油开井三．环形防喷器的正确使用①在井内有钻具时井喷，可先用FB关井，但尽量不用作长时间关井，非特殊情况下不允许封闭空井②不压井起下钻作业时，应使用18度斜坡接头钻具③在封闭时允许慢速上下活动钻具，但不准转动钻具或钻具接头过胶芯④严禁打开环形防喷器泄降套压⑤每次打开后必须检查是否全开，以防挂胶芯四．环形防喷器的相关知识①FH液控抽压，一般不超过10.5mpa②现场不做封零试验，应按规定做封环空试验五．起下钻杆中发生溢流关井顺序①发信号②停止起下钻作业，抢接钻具内防喷工具③开液动阀④关防喷器⑤关节流阀试关井，再关节流阀前平板阀⑥录取立压，套压，钻井液增量⑦迅速向队长或技术人员及甲方监督汇报第三章一．闸板防喷器的作用①半封闸板封环空②全封闸板全封井口③剪切闸板剪断钻具全封井口二．闸板防喷器手动锁紧装置的作用①液控失效用于关闭闸板②长期封井用于锁紧闸板三．闸板防喷器手动关井步骤①将控制该闸板的换向阀搬至关位②手动关井③抢修液控四．闸板防喷器液压关井步骤①液压关井控制装置上的换向搬至关位②手动锁紧五．闸板防喷器液压开井步骤①手动解锁②液压开井换向阀搬至开位第四章一．松辽盆地的概念松辽盆地是松辽平原下的中生代中晚期——新生代长期发育的大型断坳型内陆盆地二．控制装置的作用预先制备预存储足量的压力油，并能改变压力油的流动方向，使防喷器和液动平板阀，得以迅速开关。

第一章井控设备概述一、井控设备及其功用井控设备——是指实施油气井压力控制技术的一整套专用设备、仪表与工具的统称一、井控设备及其功用1、在正常钻进、起下钻和停钻等过程中，可对溢流、井喷进行及时准确的监测和预报；2、当溢流、井涌或井喷发生时，能快速有效的控制井口，节制井筒内流体(钻井液、油、气、水)的释放；关井后能及时泵入高密度钻井液压井，以恢复和重建井底压力平衡；3、发生井喷失控乃至着火时，具备有效地处理事故的基本条件；4、能在不压井和关井情况下起、下管柱以及固井，并能满足堵漏等特殊作用中防止井喷二、井控设备的组成1、井口装置及控制系统2、井控管汇3、钻具内防喷工具4、井控仪器仪表综合录井仪、液面监测仪等；5、钻井液净化、灌注装置：钻井液净化系统、除气装置、增加密度及自动灌注装置等；6、专用设备及工具：旋转头、自封头、不压井起下装置、清理障碍物专用工具及灭火设备。

三、液压防喷器的特点1.关井动作迅速闸板防喷器利用液压能够在3～8s内实现关井；环形防喷器利用液压能够在30s内实现关井；打开液动防喷阀的时间为 3 秒。

2.操作方便开关井是利用液压传动的方式，而非机械的方式，并可直接在司钻台上遥控。

3.安全可靠液压防喷器强度可靠、封井机能可靠、操作可靠。

4.现场维修方便关井位置有哪些？一般情况下首选的关井位置？四、液压防喷器的参数与规格最大工作压力(用P表示)——指防喷器安装在井口投入工作时所能承受的最大工作压力，是防喷器耐压强度指标。

SY5052—84《液压防喷器》规定，P分5级：14MPa、21MPa 、35MPa、70MPa、105MPa公称通径(用D表示)——指防喷器的上下垂直通孔直径，是防喷器的尺寸指标。

SY5052—84《液压防喷器》规定，D分9种：180mm、230mm、280mm、346mm、426mm、476mm、528mm、540mm、680mm。

五、地面液压防喷器的型号类型代号+通径代号+压力代号球形类胶芯FH 通径代号--额定工作压力MPa锥形类胶芯FHZ 通径代号--额定工作压力MPa双环形防喷器2FH 通径代号--额定工作压力MPa单闸板防喷器FZ 通径代号--额定工作压力MPa双闸板防喷器2FZ 通径代号--额定工作压力MPa三闸板防喷器3FZ 通径代号--额定工作压力MPa注：通经代号为以cm为单位的公称通经园整值。
