称重传感器接线图目录百科名片称重传感器由组合式S型梁结构及金属箔式应变计构成，具有过载保护装置。

测量精度高、温度特性好、工作稳定等优点。

广泛用于各种结构的动、静态测量及各种电子称的一次仪表。

工作原理被称重物或者载重汽车置于秤台上，在重力效用下，秤台将重力通报至扭捏支承，使称重传感器弹性体孕育发生形变，贴附于弹性体应变梁上的应变计桥路掉去均衡，输出与重量数据成比例的电旌旗灯号，经度性放大器将旌旗灯号放大。

再经A/D转换为数码旌旗灯号，由仪表的微措置惩罚机（CPU）对重量旌旗灯号举行措置惩罚后直接预示重量数据。

设置打印机后，便可打印记载称重数据，要是设置计较机可将计量数据输入计较机办理体系举行综合办理。

编辑本段称重传感器接线图称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法(如图1所示).四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正（黄）和激励正（绿）接到一起，反馈负（蓝）和激励负（黑），接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

称重传感器的接线手法目前我国有不少称重传感器制造企业同时生产两种不同制式的称重传感器，只是通过简单地换用四芯或六芯线来生产四线制或六线制称重传感器，也未在用户使用说明书中说明六线制接法的称重传感器使用限制或错误使用可能带来的测量误差；称重传感器可以采用两种不同的输入、输出接线方法，一种是四线制接法，另一种是六线制接法.四线制接法的称重传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素带来的干扰影响，从而影响电子衡器的计量性能；六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素带来的影响，在精密测量及长距离测量时具有一定的优势。

称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。

其接线和安装问题直接影响着称重设备的测量精度和稳定性。

正确的接线和安装方法对于保证称重设备的正常运行至关重要。

二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。

在接线和安装过程中，各种类型的称重传感器都有一定的差异。

1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。

在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。

2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。

在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。

3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。

在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。

三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。

根据不同类型的称重传感器，其接线方法也有所不同。

1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。

称重传感器接线方法及接线图分析由于称重传感器具有测量精度高、由于称重传感器具有测量精度高、温度特性好、温度特性好、工作稳定等优点使得其广泛应用于各种结构应用于各种结构 的动、静态测量及各种电子称的一次仪表。

上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原理剖析（称重传感器参数）。

两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便使用起来比较方便,,但当电缆线较长时线较长时,,容易受环境温度波动等因素的影响容易受环境温度波动等因素的影响; ;另一种是六线制接法另一种是六线制接法((如图如图11所示所示).).).六线制接法的称重传感器要求与之配套六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口使用的二次仪表具备反馈输入接口,,使用范围有一定的局限性使用范围有一定的局限性,,但不容易受环境温度波动等因素的影响温度波动等因素的影响,,在精密测量及长距离测量时具有一定的优势。

两种称重传感器接线电路图在称重设备中，四线的称重传感器用的比较多，四线的称重传感器用的比较多，如果要将六线传感器接到四如果要将六线传感器接到四线传感器的设备上时，线传感器的设备上时，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，反馈负和激励负，反馈负和激励负，反馈负和激励负，接到接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

号是不一样的。

下面小编以称重指示控制仪F701F701中称重传感器接线图为例对其接线原理中称重传感器接线图为例对其接线原理进行简单的分析。

进行简单的分析。

F701F701是专门用于单一物料重量称量和控制的仪表，是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701F701中称重传感器接线图中称重传感器接线图中称重传感器接线图图2 2 称重传感器在称重指示控制仪称重传感器在称重指示控制仪F701F701中的接线图中的接线图中的接线图(1) (1) 称重传感器接口是一个称重传感器接口是一个称重传感器接口是一个77孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，线制和四线制两种，此系统采用四线制连接，11和2、3和4依次短接，而且将现场的三个传感器并联起来使用。

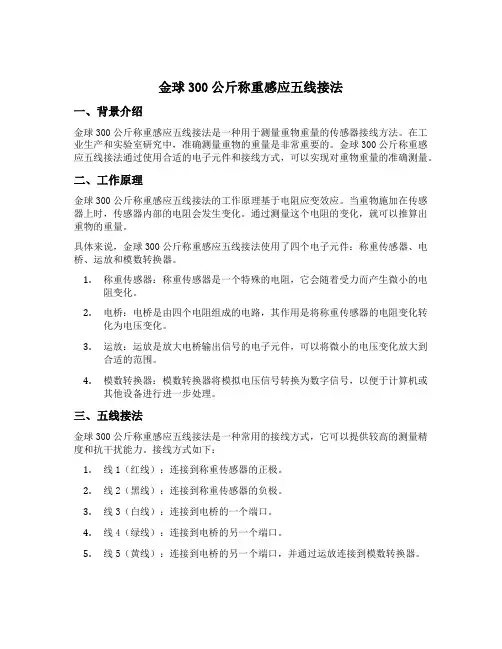

金球300公斤称重感应五线接法一、背景介绍金球300公斤称重感应五线接法是一种用于测量重物重量的传感器接线方法。

在工业生产和实验室研究中，准确测量重物的重量是非常重要的。

金球300公斤称重感应五线接法通过使用合适的电子元件和接线方式，可以实现对重物重量的准确测量。

二、工作原理金球300公斤称重感应五线接法的工作原理基于电阻应变效应。

当重物施加在传感器上时，传感器内部的电阻会发生变化。

通过测量这个电阻的变化，就可以推算出重物的重量。

具体来说，金球300公斤称重感应五线接法使用了四个电子元件：称重传感器、电桥、运放和模数转换器。

1.称重传感器：称重传感器是一个特殊的电阻，它会随着受力而产生微小的电阻变化。

2.电桥：电桥是由四个电阻组成的电路，其作用是将称重传感器的电阻变化转化为电压变化。

3.运放：运放是放大电桥输出信号的电子元件，可以将微小的电压变化放大到合适的范围。

4.模数转换器：模数转换器将模拟电压信号转换为数字信号，以便于计算机或其他设备进行进一步处理。

三、五线接法金球300公斤称重感应五线接法是一种常用的接线方式，它可以提供较高的测量精度和抗干扰能力。

接线方式如下：1.线1（红线）：连接到称重传感器的正极。

2.线2（黑线）：连接到称重传感器的负极。

3.线3（白线）：连接到电桥的一个端口。

4.线4（绿线）：连接到电桥的另一个端口。

5.线5（黄线）：连接到电桥的另一个端口，并通过运放连接到模数转换器。

通过这种五线接法，称重传感器的电阻变化可以被电桥检测到，并转化为电压信号。

运放放大这个电压信号，然后通过模数转换器转换为数字信号，最终可以被计算机或其他设备读取和处理。

四、注意事项在使用金球300公斤称重感应五线接法时，需要注意以下几点：1.选择合适的称重传感器：根据实际需求选择适用于所测量重量范围的称重传感器。

2.保持接线的稳定性：接线应牢固可靠，避免松动和接触不良。

3.防止干扰：尽量避免外界电磁干扰，例如电源线、电机等。

常见的称重传感器接线图和接线问题龙芯JY500A配料仪表内置的称重传感器接线图传感器接线法分六线制和四线制两种（如图3-2）。

该JY500A仪表设备只接受四线制接法。

64JY500A系列仪表的称重传感器接线端子定义B9F汽车衡称重传感器接线图H3C-S型梁式称重传感器的接线方式称重传感器接线的常见问题在称重传感器接线中,电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)二者有什么区别？参考回答：1、传感器的出线有4线和6线两种2、模块或称重变送器的接线也有4线和6线两种你要接4线还是6线首先要看你的硬件要求是如何的，原则当然应该是：能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)就分别短接了。

传感器线（SENSE-,SENSE+)不是传感器的输出信号接线！！输出信号接线是SIG+和SIG-?EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。

假设EXC+和EXC-为10V,线路损耗0.5V，传感器2mV/V，实际上传感器输出最大信号为(10-0.5)*2=19mV，而不是?20mV。

此时称重模块内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。

在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。

目录一、概况特性 (1)1.概述2.主要特点3.技术指标4.电源5.温度和湿度二、安装与接线 (2)1.外形尺寸2.系统接线图3.传感器接线4.电源及模拟量输出的接线三、调试方法 (4)1.电流输出（4～20mA）调整2.电压输出（0～5V或0～10V）调整，以0～10V为例3.放大倍数与调整范围关系四、使用注意事项 (5)一、概况特性1.概述工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

HV01型重量变送器是我公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的产品。

HV01型重量变送器可通过内部拔动开关，选择传感器的供桥电源为12V直流或5V直流供电。

还可以通过内部跳线选择三档不同的放大倍数以适应不同输出灵敏度的传感器。

2.主要特点（长）6.4cm*（宽）5.8cm*（高）3.4cm小尺寸；模拟输出类型可选电流4～20mA输出或电压0～5V、10V输出；传感器激励电压可选直流12V或直流5V供电；三档放大倍数范围可选择。

3.技术指标传感器激励电压：直流12V或5V驱动1只≥300 Ω模拟式传感器；放大倍数: 200～2000倍、400～4000倍或600～6000倍；电流输出：负载电阻≤500Ω，电压输出：负载电阻≥10,000Ω；综合精度：1%FS；4.电源重量变送器的电源电压范围：直流15-24V，最大功耗1.5瓦。

重量变送器不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。

5.温度和湿度使用温度为：-10℃~60℃，湿度为10％RH ~85％RH，无冷凝。

存贮温度为：-20℃~80℃，湿度为10％RH ~85％RH，无冷凝。

二、安装与接线1.外形尺寸Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC2. 系统接线图Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC3. 传感器接线将传感器从右侧穿入重量变送器内部，按照上图标识连接。

梅特勒·托利多的称重传感器。

我公司以下两种形式的传感器：1、拉式传感器（见下图）拉式传感器的６芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色电源反馈＋（SEN＋）：黄色激励－（EXC－）：黑色信号－（SIG－）：红色电源反馈－（SEN－）：蓝色屏蔽线：黄色（较另外6根线稍粗一些）注：当供电电源离传感器较远（＞100M）时，线路损耗会使传感器激励电压低于供电电源电压，此时应将电源反馈＋（黄色）、电源反馈－（蓝色）联接到仪表的电源反馈接线端子。

2、剪切梁式传感器（压式传感器）见下图：拉式传感器的４芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色激励－（EXC－）：黑色信号－（SIG－）：红色屏蔽线：黄色(较另外４根线稍粗一些)秤重传感器的性能参数如下表所示：我公司产品中为传感器提供的激励电源均为直流（DC）10V，则输出的信号为直流电压信号为：DC０—２０ｍＶ。

当传感器不受任何外力作用时，输出信号对应ＤＣ０ｍＶ；当传感器承受额定量程的重量时，输出信号对应为２０ｍＶ。

在实际使用时，因为有秤斗自重的作用力，传感器的输出信号大于０ｍＶ，输出电压值根据电子秤的传感器额定量程及秤斗自重而有所不同。

下面以ＴＳＣ－１００传感器为例，说明传感器输出电压值与承受重量的关系（激励电压为ＤＣ１０Ｖ）１、如果秤斗自重为：２０Ｋg，则空秤时的输出电压为：２０㎏÷１００㎏×２０ｍＶ＝４ｍＶ２、在秤斗上加上５０㎏标准砝码，则输出电压为：（２０＋５０）㎏／１００㎏×２０ｍＶ＝１４ｍＶ三点传感器式电子秤的电气连接方式为并联连接。

实物连接是通过传感器连接盒将三个秤重传感器并联连接为一传感系统。

如图：图中“A”点可连接至：CB920配料仪表、T600配料仪表、重量变送器。

CB920配料仪与T600配料仪均与自动化工业配料仪表，集配方管理、电子秤标定、配料参数设定，参数自动修正、通讯端口与一体。

`传感器接线图双线直流电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接三线直流电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

img]2-3.jpg border=0>四线直流电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流传感器的并联双线交流电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

机械开关与交流传感器的串联断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。

补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。

电阻的计算方法：近似值大约为400Ω/V双线交流传感器的并联常开触点：“与”逻辑常闭触点：“或非”逻辑当并联时，漏电流相加，例如：它可以—在可编程控制器的输入端产生一个高电平的假象。

—超过小继电器的维持电流，避免了在触点上的压降。

机械开关与交流传感器的并联闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。

补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。

称重传感器的接线方法我折腾了好久称重传感器的接线方法，总算找到点门道。

我一开始也是瞎摸索，你知道吗。

称重传感器这东西看起来就几个线，但是接线真把我难倒了。

最开始我就按照自己想当然的方法随便接，结果那数据读出来完全是错的，根本不能用。

就好比你搭积木，你只想着往上堆，不管顺序和形状，最后肯定搭不成一个好看而且稳固的房子。

我后来慢慢研究它的说明书，那个说明书啊，有些地方写得也不是特别清晰。

不过还是能看出来些门道的。

一般来说称重传感器有好多根线，像有的是四根线，有的是六根线。

咱先说四根线的，这就像四个小伙伴要站好位置一样。

其中两根是电源线，就相当于给称重传感器提供能量的，另外两根呢是信号线，就是把重量信号传输出去的。

我一开始老是把电源线和信号线弄混，结果就是传感器工作不正常。

后来我就想了个土办法，我找了个万用表，就像一个侦探似的，一点点测量。

我发现电源线的电阻跟信号线电阻不太一样，这才分清楚。

把电源线接到对应的电源接口上，好比给汽车加油要加到加油口而不是水箱口一样，信号线也要接到正确的信号接收端口。

再说说六根线的称重传感器。

这六根线就更复杂点了，相当于一个小团队里人更多了。

这里面有激励电源正，激励电源负，信号正，信号负，还有屏蔽线等。

我有次接这个六根线的，就没注意屏蔽线，那干扰可大了，称重的数值一会儿跳上跳下的，根本不准确。

后来我知道了，屏蔽线得接对，就像给信号穿上一层保护服一样，防止外界的干扰。

虽然我现在对接线方法有了一定的了解，但有时候我还是会有点不确定。

比如说有些特殊型号的称重传感器，可能线的定义又有点小差别，这时候我就又得再重新研究一下说明书或者上网看看别人的经验分享。

反正接线这事儿吧，一定要有耐心，多去尝试不同的方法，还有就是千万不能自己瞎猜乱接。

你接的时候一定得小心，不然很容易损坏传感器或者得到错误数据的。

我还试过在接完线之后仔细检查好几遍，就像考试做完题目检查一样，看看有没有接错的地方或者有没有线松了，有时候多检查一下就能发现问题。

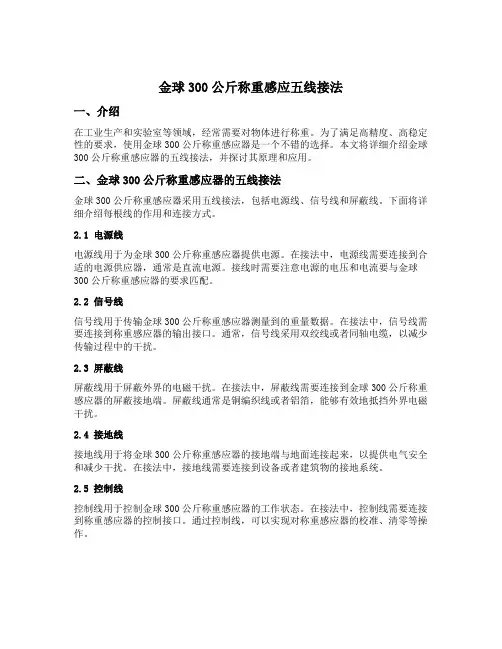

金球300公斤称重感应五线接法一、介绍在工业生产和实验室等领域，经常需要对物体进行称重。

为了满足高精度、高稳定性的要求，使用金球300公斤称重感应器是一个不错的选择。

本文将详细介绍金球300公斤称重感应器的五线接法，并探讨其原理和应用。

二、金球300公斤称重感应器的五线接法金球300公斤称重感应器采用五线接法，包括电源线、信号线和屏蔽线。

下面将详细介绍每根线的作用和连接方式。

2.1 电源线电源线用于为金球300公斤称重感应器提供电源。

在接法中，电源线需要连接到合适的电源供应器，通常是直流电源。

接线时需要注意电源的电压和电流要与金球300公斤称重感应器的要求匹配。

2.2 信号线信号线用于传输金球300公斤称重感应器测量到的重量数据。

在接法中，信号线需要连接到称重感应器的输出接口。

通常，信号线采用双绞线或者同轴电缆，以减少传输过程中的干扰。

2.3 屏蔽线屏蔽线用于屏蔽外界的电磁干扰。

在接法中，屏蔽线需要连接到金球300公斤称重感应器的屏蔽接地端。

屏蔽线通常是铜编织线或者铝箔，能够有效地抵挡外界电磁干扰。

2.4 接地线接地线用于将金球300公斤称重感应器的接地端与地面连接起来，以提供电气安全和减少干扰。

在接法中，接地线需要连接到设备或者建筑物的接地系统。

2.5 控制线控制线用于控制金球300公斤称重感应器的工作状态。

在接法中，控制线需要连接到称重感应器的控制接口。

通过控制线，可以实现对称重感应器的校准、清零等操作。

三、金球300公斤称重感应器的工作原理金球300公斤称重感应器是一种基于电阻应变原理的称重传感器。

当物体施加在感应器上时，感应器内部的电阻会发生变化，从而产生电信号。

下面将详细介绍金球300公斤称重感应器的工作原理。

3.1 应变片金球300公斤称重感应器的核心部件是应变片。

应变片是一种金属材料，具有较高的电阻。

当物体施加在应变片上时，应变片会发生形变，导致其电阻发生变化。

3.2 桥式电路金球300公斤称重感应器采用桥式电路来测量电阻的变化。

金球300公斤称重感应五线接法（实用版）目录1.金球 300 公斤称重感应五线接法概述2.五线接法的具体接线方法3.五线接法的优点与应用范围正文一、金球 300 公斤称重感应五线接法概述金球 300 公斤称重感应五线接法，是一种在电子秤、磅秤等称重设备中广泛应用的接线方式。

这种接法通过将五个感应线分别接入称重设备的五个接口，实现对重物的精确称重。

这种方法具有较高的精度和稳定性，适用于各种大型、重型设备的称重需求。

二、五线接法的具体接线方法五线接法的具体接线方法如下：1.将电源线接入设备的电源接口，通常为三相四线制电源，其中三相分别对应设备的三个相位，第四根为中性线。

2.将设备内部连接至传感器的信号线接入设备的信号接口。

通常情况下，传感器信号线有五根，分别对应设备的五个接口。

3.根据设备传感器的类型和接线要求，将五根信号线分别接入设备的相应接口。

一般来说，五线接法要求将三根信号线接入设备的三个相位接口，另外两根信号线接入设备的剩余两个接口。

4.确保接线牢固，无松动现象，并检查设备上的接线端子是否完好。

5.在接线完成后，进行设备自检，检查称重设备是否能够正常工作。

三、五线接法的优点与应用范围五线接法具有以下优点：1.较高的精度：五线接法能够有效降低传感器信号的干扰，提高称重设备的精度。

2.稳定性好：五线接法能够有效平衡传感器的信号，提高称重设备的稳定性。

3.适用范围广泛：五线接法适用于各种大型、重型设备的称重需求，如金球 300 公斤称重等。

综上所述，金球 300 公斤称重感应五线接法是一种应用广泛的称重设备接线方式，具有较高的精度和稳定性。

电子秤传感器接线方法电子秤是一种利用传感器来测量物体重量的设备，而传感器的接线方法直接影响着电子秤的准确度和稳定性。

在进行电子秤传感器接线时，需要注意一些关键的步骤和技巧，以确保接线的正确性和可靠性。

首先，我们需要了解电子秤传感器的基本结构。

电子秤传感器通常由四个电桥式应变片组成，这些应变片通过悬臂梁与测量物体相连。

当物体施加力或重量时，应变片会产生微小的形变，从而改变电阻值，进而产生电压信号。

这些电压信号经过放大和处理后，就可以得到物体的重量信息。

接下来，我们需要了解电子秤传感器的接线原理。

电子秤传感器的接线原理是基于电桥原理的，即通过将四个应变片组成的电桥接入电路中，利用电桥平衡点的变化来测量物体的重量。

在接线时，需要将电子秤传感器的四个电桥应变片分别连接到称重仪表上的对应接线端子，通常是红、黑、白、绿四个颜色的接线端子。

接着，我们需要了解电子秤传感器的接线方法。

在进行电子秤传感器接线时，需要确保将传感器的四个应变片正确地连接到称重仪表上的对应接线端子。

一般来说，红色接线端子对应正极，黑色接线端子对应负极，白色和绿色接线端子则对应电桥的两个输出端。

接线时需要注意保持接线端子的清洁和良好的接触，以减小接触电阻，提高测量的准确度。

最后，我们需要进行电子秤传感器接线的调试和测试。

在完成接线后，需要进行电子秤传感器的调试和测试，以确保接线的正确性和稳定性。

可以通过施加标准重量来检验电子秤的测量准确度，并通过观察称重仪表上的显示值来判断接线是否正确。

同时，还可以通过调整零位和灵敏度来优化电子秤的测量性能。

总之，电子秤传感器的接线方法直接影响着电子秤的测量准确度和稳定性。

在进行接线时，需要了解传感器的基本结构和接线原理，按照正确的接线方法进行接线，并进行调试和测试以确保接线的正确性和可靠性。

只有这样，才能保证电子秤的准确测量和稳定运行。

称重传感器接线盒的安装调试方法介绍三只称重传感器并联使用，以前都是把三个传感器线并联拧一块使用，现在厂买的传感器还带一个接线盒，这个接线盒起什么作用，要怎样接线？不用行不行啊？我们加气混凝土生产线一般使用的原材料称重上是每个称体是三个称重传感器，接线盒的主要作用是汇总信号和调整角差，如果不用接线盒的话,信号可以正常接收，但做为多传感器系统,每个传感器的输出可能会有一些差异，这就可以通过接线盒内的可调电阻进行调整使之达到平衡状态。

具体的接线方法要看您所配的传感器和接线盒的厂家来定，传感器有4芯和6芯之分，接线盒也有多孔的。

您所使用的三只传感器进，再加总线出,，需要用到四个接线桩。

各厂传感器色标不一样,您要看传感器的说明去接，还要看称重传感器的线是不是485信号线，如果是的话那两心线可直接并联，不需要接线盒，也可以，如果喜欢用接线盒，那么可以将其它两台称重传感器的线一起并到接线盒内看起来会规范一点、比较正规。

且不会让接线头外露造成日久出现什么问题，SIG+，SIG-尽量使用双绞线，远距离传输抗干扰能力比较好。

三个称重传感器接入到接线盒，出线至仪表S型拉式传感器安装接线盒就近安装称重显示仪表下面为大家阐述一下称重传感器与接线盒的连接的正确方法。

模拟接线盒的安装与调试1.安装将接线盒固定在秤体的合适位置。

打开接线盒上盖，将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按所给的接线图（以四线为例）将所有的电缆接好，完成后将所有的螺母拧紧，不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。

2、调试（调整角差前应用接近满量程的重车反复上秤几遍）在电子衡器安装调试中，要对秤体上安装称重传感器的四点（或以上）进行偏载测试。

通过在秤的四角位置上（实际上是安装称重传感器位置的正上方）放置1/3的额定载荷，记录各角的最大值和最小值，而后相加取平均值。

仪表显示示值误差在3个分度值以内时，就可通过接线盒上电位器来调整至允差范围内，调整每个称重传感器的对应的电位器，使仪表各角显示值向平均值“靠拢”，这样经过三个周期的压角调试，最终使各偏载点误差至允差范围内。

电子秤传感器接线方法
电子秤是一种利用传感器技术来测量物体重量的设备，它在工业生产、商业交
易和家庭日常生活中都有着广泛的应用。

而电子秤的传感器接线方法对于其准确性和稳定性有着至关重要的影响。

下面我们就来详细介绍一下电子秤传感器的接线方法。

首先，我们需要了解电子秤传感器的基本结构。

电子秤传感器通常由称重传感器、AD转换器、微处理器和显示装置等部分组成。

其中，称重传感器是最关键的
部分，它直接接触到被称重物体，通过测量物体对传感器产生的压力来获取重量数据。

接下来，我们来介绍电子秤传感器的接线方法。

首先，将称重传感器的输出端
与AD转换器的输入端相连，这样可以将传感器采集到的模拟信号转换为数字信号，方便微处理器进行处理。

其次，将AD转换器的输出端与微处理器相连，微处理器可以对数字信号进行处理，计算出物体的重量并将结果显示出来。

最后，将显示装置与微处理器相连，这样就可以实现将重量数据显示在屏幕上的功能。

在实际操作中，我们需要注意一些细节。

首先，接线时要确保电子秤传感器的
每个接口都连接正确，避免接反或者接错。

其次，接线时要注意防止线路短路或者断路，保证传感器信号的稳定传输。

最后，接线结束后要进行一次全面的检查，确保每个接口都连接牢固，没有松动或者接触不良的情况。

总的来说，电子秤传感器的接线方法对于电子秤的准确性和稳定性有着至关重
要的影响。

正确的接线方法可以保证传感器信号的准确传输，从而保证电子秤的测量结果准确可靠。

因此，在进行电子秤传感器的接线时，我们需要认真对待，确保每个细节都做到位，以保证电子秤的正常使用和准确测量。

电子秤传感器接线方法
电子秤是一种利用传感器来测量物体重量的仪器，而传感器的接线方法对于电
子秤的准确性和稳定性起着至关重要的作用。

本文将介绍电子秤传感器的接线方法，帮助您正确连接传感器，确保电子秤的正常工作。

首先，我们需要了解电子秤传感器的基本结构。

传感器通常由电桥、负载电阻
和连接线组成。

在接线之前，我们需要确认传感器的型号和技术参数，以便正确连接传感器。

接下来，我们将介绍电子秤传感器的接线方法。

首先，将传感器的输出端与电
子秤的主控制板相连，通常使用连接线连接。

接着，将传感器的电源端与电子秤的电源系统相连，确保传感器能够正常工作。

最后，将传感器的地线端与电子秤的地线相连，以确保传感器和电子秤处于同一电位。

在接线过程中，需要注意以下几点，首先，确保传感器的输出端与主控制板的
对应接口连接正确，避免接错导致电子秤无法正常工作；其次，接线时要注意防止线路短路或接触不良，避免影响传感器的准确性和稳定性；最后，接线完成后，需要进行一次接线测试，确保传感器能够正常输出信号。

总之，电子秤传感器的接线方法对于电子秤的正常工作至关重要。

正确连接传
感器能够确保电子秤的准确性和稳定性，提高电子秤的使用效果和寿命。

希望本文能够帮助您正确连接电子秤传感器，使电子秤能够正常工作，为您的工作和生活带来便利。

称重传感器工作原理，称重传感器接线图
【电阻应变式称重传感器原理】电阻应变式称重传感器是基于这样一个原理：传感器在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形,电阻应变片变形后，它的阻值将发生变化，再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

【示意图参照如下】
【详细参数】
【实物图片】
【注意事项】
1.安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。

安装底座本身应有足够的强度和刚性，一般要求高于传感器本身的强度和刚度。

2.每种称重传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。

横向力、附加的弯矩、扭矩力应尽量避免。

3.称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。

这样可防止杂物玷污传感器及某些可动部分,而这种“沾污”往往会使可动部分运动不爽，而影响称量精度。

4.若用螺杆固定传感器，要求有一定的紧固力矩，而且螺杆应有一定的旋入螺纹深度。

一般而言，固定螺杆应采用高强度螺杆。

5.传感器应采用银合铜线（截面积约50mm2）形成电气旁路，以保护它们免受电焊电流或雷击造成的危害。

6.传感器使用中，必须避免强烈的热辐射，尤其是单侧的强烈热辐射。
