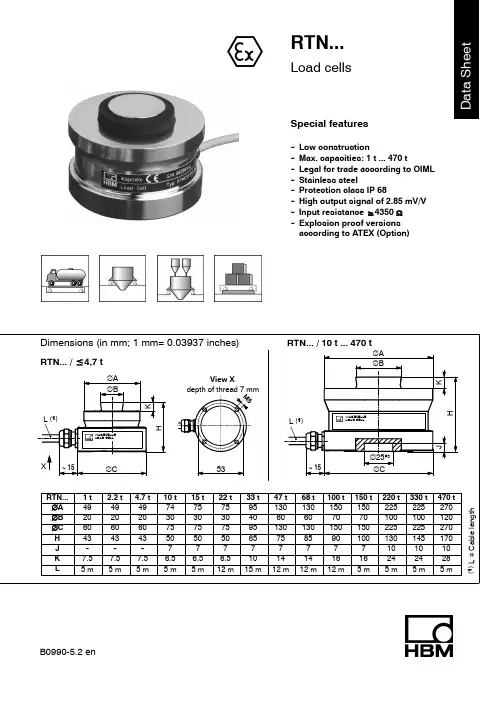

HBM-RTN系列称重传感器安装及接线说明

称重传感器接线图目录百科名片称重传感器由组合式S型梁结构及金属箔式应变计构成，具有过载保护装置。

测量精度高、温度特性好、工作稳定等优点。

广泛用于各种结构的动、静态测量及各种电子称的一次仪表。

工作原理被称重物或者载重汽车置于秤台上，在重力效用下，秤台将重力通报至扭捏支承，使称重传感器弹性体孕育发生形变，贴附于弹性体应变梁上的应变计桥路掉去均衡，输出与重量数据成比例的电旌旗灯号，经度性放大器将旌旗灯号放大。

再经A/D转换为数码旌旗灯号，由仪表的微措置惩罚机（CPU）对重量旌旗灯号举行措置惩罚后直接预示重量数据。

设置打印机后，便可打印记载称重数据，要是设置计较机可将计量数据输入计较机办理体系举行综合办理。

编辑本段称重传感器接线图称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法(如图1所示).四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正（黄）和激励正（绿）接到一起，反馈负（蓝）和激励负（黑），接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

称重传感器的接线手法目前我国有不少称重传感器制造企业同时生产两种不同制式的称重传感器，只是通过简单地换用四芯或六芯线来生产四线制或六线制称重传感器，也未在用户使用说明书中说明六线制接法的称重传感器使用限制或错误使用可能带来的测量误差；称重传感器可以采用两种不同的输入、输出接线方法，一种是四线制接法，另一种是六线制接法.四线制接法的称重传感器对二次仪表无特殊要求，使用起来比较方便，但当电缆线较长时，容易受环境温度波动等因素带来的干扰影响，从而影响电子衡器的计量性能；六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口，使用范围有一定的局限性，但不容易受环境温度波动等因素带来的影响，在精密测量及长距离测量时具有一定的优势。

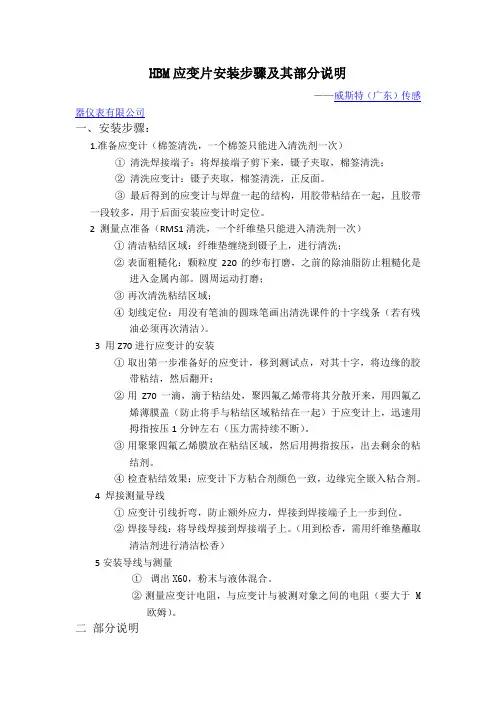

HBM应变片安装步骤及其部分说明——威斯特（广东）传感器仪表有限公司一、安装步骤：1.准备应变计（棉签清洗，一个棉签只能进入清洗剂一次）①清洗焊接端子：将焊接端子剪下来，镊子夹取，棉签清洗；②清洗应变计：镊子夹取，棉签清洗，正反面。

③最后得到的应变计与焊盘一起的结构，用胶带粘结在一起，且胶带一段较多，用于后面安装应变计时定位。

2 测量点准备（RMS1清洗，一个纤维垫只能进入清洗剂一次）①清洁粘结区域：纤维垫缠绕到镊子上，进行清洗；②表面粗糙化：颗粒度220的纱布打磨，之前的除油脂防止粗糙化是进入金属内部。

圆周运动打磨；③再次清洗粘结区域；④划线定位：用没有笔油的圆珠笔画出清洗课件的十字线条（若有残油必须再次清洁）。

3 用Z70进行应变计的安装①取出第一步准备好的应变计，移到测试点，对其十字，将边缘的胶带粘结，然后翻开；②用Z70一滴，滴于粘结处，聚四氟乙烯带将其分散开来，用四氟乙烯薄膜盖（防止将手与粘结区域粘结在一起）于应变计上，迅速用拇指按压1分钟左右（压力需持续不断）。

③用聚聚四氟乙烯膜放在粘结区域，然后用拇指按压，出去剩余的粘结剂。

④检查粘结效果：应变计下方粘合剂颜色一致，边缘完全嵌入粘合剂。

4 焊接测量导线①应变计引线折弯，防止额外应力，焊接到焊接端子上一步到位。

②焊接导线：将导线焊接到焊接端子上。

（用到松香，需用纤维垫蘸取清洁剂进行清洁松香）5安装导线与测量①调出X60，粉末与液体混合。

②测量应变计电阻，与应变计与被测对象之间的电阻（要大于M欧姆）。

二部分说明1 Z70介绍：单组冷固化粘合剂，空气湿度范围（40%-70%）。

正常温度即可粘结，温度非常低不行，空气湿度<40%,表面将起酸反应。

2 X60：双组份粘合剂。

A：粉末；B：液体；3 AK22:有强烈粘性的腻子。

AK22 耐用,有强烈粘性的腻子,几乎可以应用于任何材料。

只有在巨大的加速度情况下 (例如,撞击或高速旋转) AK22 才可能移动。

电子秤称重传感器安装注意事项传感器操作规程为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电子秤称重传感器安装注意事项:1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。

2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。

3、在水平调整方面。

假如使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平；假如是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的紧要是为了保证每个传感器所承受的气力基本一致。

4、依照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。

5、为防止化学腐蚀．安装时宜用凡士林涂称重传感器外表面。

应避开阳光直晒和环境温度剧变的场台使用。

6、在称重传感器加载装置两端加接铜编织线做的旁路器。

7、电缆线不宜自行加长，在的确需加长时应在接头处锡焊，并加防潮密封胶。

8、在称重传感器四周可以接受一些挡板把传感器罩起来。

这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。

9、传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。

10、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备确定的过载本领，但在安装和使用过程中应尽量避开此种情况。

有时短时间的超载，也可能会造成传感器永久损坏。

11、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。

其接线和安装问题直接影响着称重设备的测量精度和稳定性。

正确的接线和安装方法对于保证称重设备的正常运行至关重要。

二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。

在接线和安装过程中，各种类型的称重传感器都有一定的差异。

1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。

在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。

2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。

在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。

3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。

在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。

三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。

根据不同类型的称重传感器，其接线方法也有所不同。

1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。

四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。

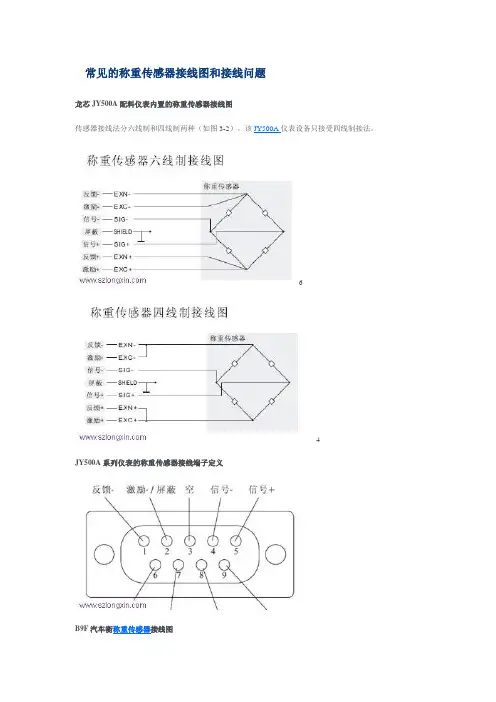

常见的称重传感器接线图和接线问题龙芯JY500A配料仪表内置的称重传感器接线图传感器接线法分六线制和四线制两种（如图3-2）。

该JY500A仪表设备只接受四线制接法。

64JY500A系列仪表的称重传感器接线端子定义B9F汽车衡称重传感器接线图H3C-S型梁式称重传感器的接线方式称重传感器接线的常见问题在称重传感器接线中,电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)二者有什么区别？参考回答：1、传感器的出线有4线和6线两种2、模块或称重变送器的接线也有4线和6线两种你要接4线还是6线首先要看你的硬件要求是如何的，原则当然应该是：能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)就分别短接了。

传感器线（SENSE-,SENSE+)不是传感器的输出信号接线！！输出信号接线是SIG+和SIG-?EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。

假设EXC+和EXC-为10V,线路损耗0.5V，传感器2mV/V，实际上传感器输出最大信号为(10-0.5)*2=19mV，而不是?20mV。

此时称重模块内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。

在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。

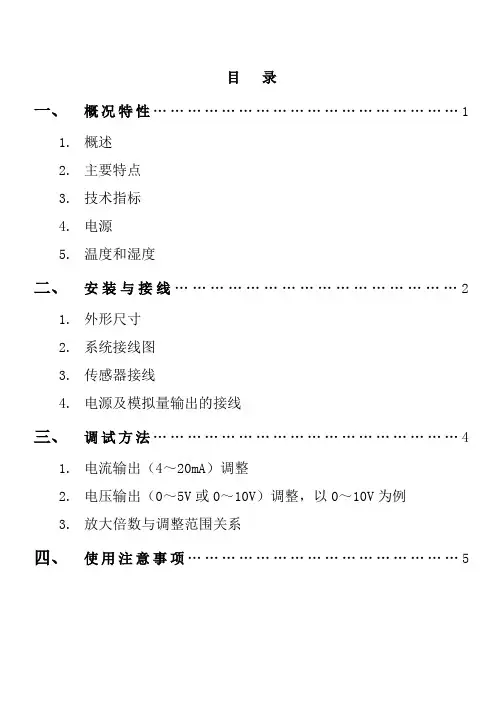

目录一、概况特性 (1)1.概述2.主要特点3.技术指标4.电源5.温度和湿度二、安装与接线 (2)1.外形尺寸2.系统接线图3.传感器接线4.电源及模拟量输出的接线三、调试方法 (4)1.电流输出（4～20mA）调整2.电压输出（0～5V或0～10V）调整，以0～10V为例3.放大倍数与调整范围关系四、使用注意事项 (5)一、概况特性1.概述工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

HV01型重量变送器是我公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的产品。

HV01型重量变送器可通过内部拔动开关，选择传感器的供桥电源为12V直流或5V直流供电。

还可以通过内部跳线选择三档不同的放大倍数以适应不同输出灵敏度的传感器。

2.主要特点（长）6.4cm*（宽）5.8cm*（高）3.4cm小尺寸；模拟输出类型可选电流4～20mA输出或电压0～5V、10V输出；传感器激励电压可选直流12V或直流5V供电；三档放大倍数范围可选择。

3.技术指标传感器激励电压：直流12V或5V驱动1只≥300 Ω模拟式传感器；放大倍数: 200～2000倍、400～4000倍或600～6000倍；电流输出：负载电阻≤500Ω，电压输出：负载电阻≥10,000Ω；综合精度：1%FS；4.电源重量变送器的电源电压范围：直流15-24V，最大功耗1.5瓦。

重量变送器不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。

5.温度和湿度使用温度为：-10℃~60℃，湿度为10％RH ~85％RH，无冷凝。

存贮温度为：-20℃~80℃，湿度为10％RH ~85％RH，无冷凝。

二、安装与接线1.外形尺寸Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC2. 系统接线图Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC3. 传感器接线将传感器从右侧穿入重量变送器内部，按照上图标识连接。

安装称重传感器一、操作准备1、阅读相关图样，了解安装的结构和顺序。

2、待安装的称重传感器。

3、力矩扳手、千斤顶、万用表等所需工具、量具。

二、操作步骤下面大致介绍称重传感器的安装步骤。

步骤 1 核对称重传感器安装面的尺寸对照图样，核对称重传感器的型号规格、外形尺寸，检查底座安装面的尺寸。

步骤 2 清洁称重传感器对于压力称重传感器，应将其上下两个安装面、连接承载器和基础的两个底座以及压头擦拭干净，不留任何油膜、锈层污染物等。

对于拉力称重传感器，应将其上下两个螺孔、连接承载器和基础的两个吊座孔以及关节轴承、螺栓等清洗干净。

步骤 3 称重传感器安置就位并装配相关连接件用千斤顶或其他适当的起重机械顶起承载器，轻缓地将称重传感器放到拟安装位置，并将与称重传感器相关的连接件装配好。

步骤 4 连接电流旁路电缆称重传感器的电流旁路电缆是为防止因雷电或静电等产生的大电流击穿电阻应变片而设立的。

为了保证分流效果，一定要将两个连接点处的表面清理干净，同时必须保证两个连接点处螺栓的紧固力度足够。

步骤 5 调整加载力的方向检查称重传感器标识的受力方向是否与由承载器传递到称重传感器的加载力的作用线方向一致。

如有偏离，则调整称重传感器或称量台，调整时应注意保持称重框架左右两侧等高。

步骤 6 紧固称重传撼器经过反复调整和检查，确认以上步骤均已调整就绪后，按照图样或工艺文件中规定的预紧力矩紧固称重传感器。

步骤 7 称重传感器防护为防止化学腐蚀，安装时宜用凡士林涂抹称重传感器外表面。

应避免在阳光直晒和环境温度剧变的场合使用，在无法避免时应加装防护或缓解装置。

对需要安装保护罩的称重传感器，在装配保护罩时，应该保证保护罩部分不影响称重传感器正确传递受力的数值。

步骤 8 调整限位装置若所装衡器设有称量台限位装置，应在前面的步骤中将其松开，使其不起作。

而在本步骤中应调节纵、横向限位装置，使其与称重框架之间留有少许间隙，间隙的大小以略大于可能的热膨胀量为宜。

通讯设置与接线方法1. 仪表通讯参数的设置1）通讯方式仪表与计算机采用RS232串口通讯的方式。

软件系统里如有给定的仪表直接选用，如没有就要自己设置。

仪表应设置成连续通讯方式，在工作中保持始终向计算机发送数据的状态。

2）通讯波特率仪表的波特率一般有1200，2400，4800，9600，19200等几种，通常设置为4800。

2. 通讯格式参数不同厂家的仪表通讯格式各有不同，而每一种仪表的通讯格式都是固定不变的。

只有设置电脑的通讯格式来适应仪表的需要。

在设置电脑通讯格式时，应按照所选用仪表说明书的要求确定通讯格式。

通讯格式的参数有：起始位、数据位、停止位、奇偶校验位等。

要确定起始位的字符，数据位的位数，还要确定字符采用的是ASCII码还是ＢＣＤ码，是正序发送还是反序发送。

有的仪表还有很多的无效位，在设置时要屏蔽掉。

只有正确选择了每一个参数，才能保证通讯正常进行。

例如耀华仪表3. 连接通讯线1）将仪表通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将可能损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。

2）拔插通讯接头前，应先关机后拔插，否则会毁坏通讯口。

3）进行计算机通讯须由专业技术人员参与或指导。

非专业人员不要随意联接。

计算机标准RS232接口: 管脚2是接收端RXD，管脚3是发送端TXD，管脚5是地线GND.１.单用户版由于一般仪表只设成连续通讯方式，电脑只需接收不用发送，所以发送端TXD 可以不用。

２.一机双秤电脑要求具备两个串口，电脑设置成两个串口方式。

计算机RS232接口如下图所示：国内常见仪表通讯接口(注：因计算机只需要接收仪表的信号，所以只需计算机RS232接口的接收端RXD接仪表的发送端TXD，地线接上即可，不需要计算机的发送端TXD与仪表的接收端RXD相接 )仪表DB9管脚接口仪表DB15管脚接口仪表DB25管脚接口。

HBM称重传感器接线方法,1篇（2023年）HBM称重传感器接线方法1HBM称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。

SEN+和SEN-是补偿线路电阻用的。

SEN+和EXC+是通路的，SEN-和EXC-是通路的。

EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mV/V的特性，它输出的m号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。

假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出zui大信号为（）2=19mV，而不是20mV。

此时称重传感器内部就会把19mV作为zui大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。

在称重传感器上将EXC+与SENS+短接，EXC-与SENS-短接，于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。

常用材料HBM称重传感器性能的好坏很大程度上取决于制造材料的选择。

称重传感器材料包括以下几个部分：应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

应变片和电阻元件材料应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器zui重要的组成部分，常用的应变片基材采用高分子薄膜材料，应变材质通常为高纯度康铜。

应变片的性能不仅仅与基材和康铜纯度有关，还与制造工艺有关。

提高工艺技术水*也是改善传感器性能一个很重要的方面。

弹性体材料HBM称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，因为应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。

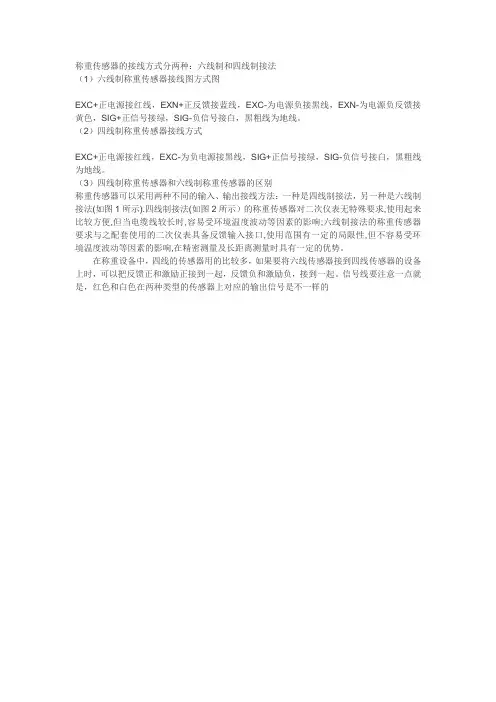

称重传感器的接线方式分两种：六线制和四线制接法
（1）六线制称重传感器接线图方式图
EXC+正电源接红线，EXN+正反馈接蓝线，EXC-为电源负接黑线，EXN-为电源负反馈接黄色，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（2）四线制称重传感器接线方式
EXC+正电源接红线，EXC-为负电源接黑线，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。

（3）四线制称重传感器和六线制称重传感器的区别
称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法(如图1所示).四线制接法(如图2所示）的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。

在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

世铨称重传感器说明书世铨称重传感器是一种用于测量物体重量的传感器，它可以将物体的重量转换为电信号输出，广泛应用于工业生产、医疗、交通运输等领域。

下面是世铨称重传感器的说明书：一、产品概述世铨称重传感器是一种高精度的测量物体重量的传感器，它采用先进的电子技术和机械结构设计，能够快速准确地测量物体的重量，并将测量结果转换为标准的电信号输出。

该传感器具有结构简单、使用方便、精度高等特点，广泛应用于工业生产、医疗、交通运输等领域。

二、产品特点1.高精度：传感器采用高灵敏度的电子元件和精密的机械结构设计，能够快速准确地测量物体的重量。

2.结构简单：传感器采用简单的机械结构设计，易于安装和维护。

3.使用方便：传感器输出标准的电信号，可直接接入计算机、显示器等设备，使用方便。

4.广泛应用：传感器广泛应用于工业生产、医疗、交通运输等领域。

三、产品参数1.额定负荷：10kg、20kg、50kg、100kg、200kg、500kg、1t、2t、5t、10t。

2.精度等级：OIML III。

3.输出信号：0-10V、4-20mA、RS485。

4.工作电压：DC5-24V。

5.工作温度：-20℃~+60℃。

四、使用方法1.安装传感器：将传感器安装在需要测量重量的物体下方，保证传感器与物体接触牢固。

2.接线：将传感器的输出信号接入计算机、显示器等设备。

3.校准：在使用前需要对传感器进行校准，确保测量结果准确可靠。

五、注意事项1.传感器应安装在平稳、坚固的地面上，避免受到外力干扰。

2.传感器应避免受到水、油等腐蚀性物质的侵蚀。

3.传感器应避免受到超载、震动等情况的影响。

4.传感器应定期进行维护和校准，确保测量结果准确可靠。

以上是世铨称重传感器的说明书，希望能够对用户使用该产品提供帮助。

传感器接线方法和图解传感器是一种能够感知、检测某种特定物理量并将其转换为可观测信号的装置。

在工业自动化控制系统中，传感器起着至关重要的作用，它们可以将各种物理量转换为电信号，如温度、压力、流量、液位等，从而实现对工艺参数的监测和控制。

因此，传感器的接线方法显得尤为重要。

一、传感器接线方法。

1. 传感器接线前需注意的问题。

在进行传感器接线前，首先要确保传感器的型号和规格与实际使用要求相符合。

其次，要对传感器的工作原理和特性有一定的了解，包括输入信号类型、输出信号类型、量程范围、安装方式等。

最后，要对接线电路进行合理设计，避免出现接线错误或短路等问题。

2. 传感器接线步骤。

（1）确定接线方式，根据传感器的类型和规格，确定合适的接线方式，包括电压输入、电流输入、模拟信号输入、数字信号输入等。

（2）接线前准备，在进行传感器接线前，要先准备好所需的接线工具和材料，如导线、端子、接线盒等。

（3）接线操作，根据传感器的接线图纸或说明书，按照正确的接线顺序进行接线操作，确保接线牢固、接触良好。

（4）接线测试，完成接线后，需进行接线测试，验证传感器的工作状态和输出信号是否正常。

二、传感器接线图解。

下面我们以温度传感器为例，介绍传感器接线图解：1. RTD温度传感器接线图解。

RTD（Resistance Temperature Detector）温度传感器是一种常用的温度测量传感器，其接线方法如下图所示：（插入RTD温度传感器接线图解）。

2. 热电偶传感器接线图解。

热电偶传感器是另一种常用的温度测量传感器，其接线方法如下图所示：（插入热电偶传感器接线图解）。

通过以上图解，我们可以清晰地了解传感器的接线方法，根据实际需求进行正确的接线操作。

总结，传感器的接线方法对于工业自动化控制系统至关重要，正确的接线方法可以保证传感器的正常工作，从而实现对工艺参数的准确监测和控制。

因此，在进行传感器接线时，务必认真阅读接线图纸或说明书，按照正确的接线步骤进行操作，确保接线的可靠性和稳定性。

合同、协议书模板——可编辑、可修改称重传感器的安装及使用的注意事项
称重传感器的安装及使用的注意事项
1、设计加载装置及安装时应保证加载力的作用线与称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至zui小。

2、按说明中的传感器量程选定确定所用传感器的额定载荷。

3、在高度精度使用场合，应使传感器和仪表在预热30分钟后使用。

4、传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把传感器的电缆线单独穿入铁管内，并尽量缩短连接间隔。

5、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。

6、为防止化学侵蚀．安装时宜用凡士林涂抹传感器外表面。

7、传感器应放在干燥透风无侵蚀性气体的室内
8、传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。

9、为防止大电流直接窜过称重传感器本体而损坏传感器禁止在传感器安装后进行电焊功课，在万不得已时应在称重传感器加载装置两端加接铜编织线做的旁路器。

应避免阳光直晒和环境温度剧变的场台使用在无法避免时应加装防护或缓解装置。

六线制称重传感器接线三大基本信息，了解透使用不是问题称重传感器是用来测量物体重量的检测元件，它将所测的重量转换成电信号输出给二次称重显示表。

因此掌握好称重传感器的接线方法是很关键的，要不然会使测量显示不对。

六线制称重传感器三组信号线的基本信息六线制称重传感器引出六根信号线，因此必须知道这三组信号线代表什么。

第一组是输入电源线、第二组是输出电源反馈线、第三组是输出信号线。

知道它们三组信号线的含义是至关重要的。

六线制称重传感器的三组信号线的特征因为这三组信号线都是直流电信号，所以它们都都有正负极区分。

六线制称重传感器的电源线信号正极（红色）负极（黑色），电源反馈信号线正极（蓝色）负极（黄色），信号输出线正极（绿色）负极（白色）。

它额外还有粗黑线，是六线制称重传感器的屏蔽线。

六线制称重传感器的三组信号线区分第一种方法就是根据它们各自信号线的颜色区分。

第二种方法就是根据它的原理用万用表来判断。

因为电源反馈信号线它是反馈有没有电源输入给传感器的，只是起反馈作用，所以它是电源信号线正负极端子的引线。

因此用万用表找出三组信号线其中两组线，每一组是相通的。

因为电源线正极基本都是红色表示，所以电源和反馈信号线找出来了，剩下的一组就是信号输出线。

六线制称重传感器的接线盒端子标识称重传感器接线盒端子标识，传感器电源线接线端子（EXC+ EXC-）,反馈信号线接线端子（SEN+ SEN-），输出信号线接线端子，（SIG+ SIG-）。

因此只要把三组信号线分清楚，一一对应接线，基本没有问题。

根据六线制称重传感器引线的说明，有时用的接线盒引线是四线制，但是传感器接线是六线制的，因此只要把电源线和反馈线正负极两两短接，让它变成四线制就可以使用了。

1. 称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。

一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。

SEN+和SEN-是补偿线路电阻用的。

SEN+和EXC+是通路的，SEN-和EXC-是通路的。

EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。

每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。

假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为（）*2=19mV，而不是20mV。

此时称重传感器内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。

在称重传感器上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。

2.电子秤传感器的4
根线的识别
3.S 型称重传感器（YZC-516）与（YZC-1B）接线方法:
红+ (输入+) 白- (输出-) 黑- (输入-) 绿+ (输出+)。

hbm传感器接线南创电子技术部门使用资料部件及子系统主要涉及的技术半导体工艺：硅微机械加工技术集成光学技术：厚膜一薄膜技术毫微技术刻蚀技术：X射线深层光刻电铸成型耳IGA)技术：激光加工技术系统的集成包括系统的底盘、组装和连线、主要涉及的技术硅技术、厚膜薄膜技术、微机械加工技术和激光加工技术等键合主要有芯片黏接、共熔键合、焊接、玻璃封接、静电封接等技术：接线主要有压焊、倒装式焊接、TAB〔带自动焊接）等技术当传感器用石英、陶瓷、高分子聚合物和金属材料为基底时，还要用到超精密机械加工速度传感器张力传感器什么是传感器：传感器是将各种非电量如物理量、化学量、生物量按一定规律转换成便于传输和处理的另一种物理量（一般为电量）的测量装置．通常传感器由敏感元件和转换元件组成，其中，敏感元件是指传感器中直接感受被测量的部分，转换元件是指传感器能将敏感元件的输出转换为适于传输和测量的电信号部分，称重传感器生产厂家。

有些国家和学科领域，将传感器称为变换器、检测器或探测器等。

应该指出，并不是所有的传感器都能明显区分敏感元件与转换元件两个部分，而是二者合为一体。

例如半导体气体、湿度传感器等，它们一般都是将感受的被测量直接转换为电信号，没有中间转换环节。

传感器输出信号有很多形式．如电压、电流、频率、脉冲等，输出信号的形式由传感器的原理确定，称重传感器原理。

这一概念包含下面几个方面的含意，传感器分类。

①传感器是测量装置，能完成信号获取任务．②它的输人量是某一被测量，可能是物理量．也可能是化学量、生物量等．③它的输出量是某种物理量，这种量要便于传输、转换、处理、显示等，这种量可以是气、光、电量，但主要是电量④输出与输人有对应关系，且应有一定的精确度。

传感器的选用：1.测量条件测量条件主要有：测量目的、被测量的选定、测量范围、输入信号的带宽、测量时间、要求精度、输入发生的频率等。

选择传感器时，要从系统总体考虑，明确使用目的，采用合适的传感器，称重传感器原理。
