电子秤称重传感器安装注意事项传感器操作规程为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电为了保证电子秤称重传感器精度，在安装和使用的过程中仍旧有一些问题需要注意，安装和使用称重传感器应注意以下这些细节问题，以确保传感器测量精度和使用寿命：电子秤称重传感器安装注意事项:1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。
3、在水平调整方面。
假如使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平；假如是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的紧要是为了保证每个传感器所承受的气力基本一致。
4、依照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。
5、为防止化学腐蚀．安装时宜用凡士林涂称重传感器外表面。
应避开阳光直晒和环境温度剧变的场台使用。
6、在称重传感器加载装置两端加接铜编织线做的旁路器。
7、电缆线不宜自行加长，在的确需加长时应在接头处锡焊，并加防潮密封胶。
8、在称重传感器四周可以接受一些挡板把传感器罩起来。
这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。
9、传感器的电缆线应阔别强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。
10、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备确定的过载本领，但在安装和使用过程中应尽量避开此种情况。
有时短时间的超载，也可能会造成传感器永久损坏。
11、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。
其接线和安装问题直接影响着称重设备的测量精度和稳定性。
正确的接线和安装方法对于保证称重设备的正常运行至关重要。
二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。
在接线和安装过程中，各种类型的称重传感器都有一定的差异。
1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。
在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。
2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。
在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。
3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。
在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。
三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。
根据不同类型的称重传感器，其接线方法也有所不同。
1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。
称重模块和称重传感器安装方法检验规范表格称重模块和称重传感器是一种用于测量物体质量的设备。
它们通常用于工业生产中的称重过程，以确保产品质量和生产效率。
为了确保安装的准确性和一致性，需要制定一套检验规范和安装方法。
以下是一个针对称重模块和称重传感器的安装方法检验规范表格：表格名称：称重模块和称重传感器安装方法检验规范表格头部信息：日期：制定人：部门：表格列标题：1.安装位置2.安装要求3.安装步骤4.安装验证方法5.结果记录6.备注表格具体内容：1.安装位置在此列中，记录称重模块和称重传感器的安装位置。
这可以是一个特定的工作站、设备或机器的一些位置。
2.安装要求在此列中，记录称重模块和称重传感器的安装要求。
这可能包括安装角度、距离和固定方式等。
3.安装步骤在此列中，记录称重模块和称重传感器的安装步骤。
这应该是一个易于理解和遵循的步骤序列，以确保正确和一致的安装。
4.安装验证方法在此列中，记录用于验证称重模块和称重传感器安装的方法。
这可能包括使用特定工具、设备或测量仪器。
5.结果记录在此列中，记录安装验证方法的结果。
这可以是一个测量结果、一个开关状态或任何其他安装验证的结果。
6.备注在此列中，你可以记录任何与安装有关的额外信息或备注。
编写此表格时应注意以下几点：1.确保安装位置能够提供准确的称重结果。
例如，在液体流经管道时，确保传感器安装在水平位置上以避免重力干扰。
2.在安装之前，确保传感器和模块的表面干净，无尘和无损伤。
3.验证传感器的精度和灵敏度，确保其符合规定的精度范围和灵敏度要求。
4.在验证安装的结果时，应将结果与规定的标准或准确度要求进行比较。
如果结果符合要求，则通过验证。
否则，需要重新检查和校准安装。
5.进行记录时，应准确记录数据和结果。
记录应该能够为将来的参考提供充分的信息。
总结：制定称重模块和称重传感器的安装方法检验规范表格是确保安装准确性和一致性的重要步骤。
这个表格将帮助操作员遵循正确的安装步骤，并提供一种验证和记录安装结果的方法。
配料仓称重传感器安装调试工法中冶集团华冶资源公司天津工业设备安装分公司彭廷生王文凯刘明丽1 前言称重式料位计解决了雷达、超声波等对于固体物料表面不平、灰尘等造成的测量不精确的固有问题，因此在现代冶金行业的物位测控中得到了广泛的应用，逐步取代了雷达和超声波料位计。
在近几年的施工中我们不断总结和改革称重料仓柱压式称重传感器的安装工艺和调试技术，建立和总结了一套新的比较简洁实施的安装和调试技术，既保证了设备安装的精度，节约了大型机械设备的运用，又缩短了施工时间，取得了显著的效益。
2 工法特点2.1称重传感器安装难度大，料仓重量比较重，有的甚至达到上百吨重。
在整个料仓安装（包括内衬安装）焊接完成前，称重传感器不能进行安装。
2.2称重传感器安装过程中，利用千斤顶顶升技术，实现料仓的顶升，完成了传感器的安装。
2.3安装工艺简洁，简洁实施操作、安装精度高等优点。
2.4利用“模拟标定法"，调试精度高、方法简洁、适用，满足了称重计量的要求。
3 适用范围本工法适用于各种大中型配料仓柱压式称重传感器的安装调试工作。
4 工艺原理传感器系统调试接受模拟法进行标定，利用传感器的输出信号呈线性的原理运用标准砝码测出传感器输入4个传感器为等效电路（4-1）。
4-1 称重传感器简化等效电路图电阻应变计工作原理以金属材料为转换元件的电阻应变计，其转换原理是基于金属电阻丝的电阻——应变效应。
所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生变更的一种物理现象。
电阻应变片结构图（4-2）如下：图4-2 电阻应变片结构图称量斗的重力作用在传感器上，传感器弹性体受力变形，内部贴片电阻发生变更，输出电压信号，该电压信号和所受力的大小成正比，该信号较小，大约在0~30mV以下。
智能重量变送器在显示重量的同时，再将小的mV信号放大并转化为4~20mA标准信号，供限制系统应用。
5 施工工艺流程及操作要点5.1施工工艺流程称重传感器安装位置标高确定临时支撑制作安装称重传感器及附件安装电气回路接线检查料仓称重传感器系统模拟调试系统的实物标定资料整理5.2施工操作要点5.2.1料仓称重传感器底座标高确定在料仓基础安装完成后，料仓没有就位前（假如料仓就位后四点标高测量就会有难度），首先将须要安装称重传感器4点位置标高，确定是否在一个水平面上。
安装称重传感器一、操作准备1、阅读相关图样，了解安装的结构和顺序。
2、待安装的称重传感器。
3、力矩扳手、千斤顶、万用表等所需工具、量具。
二、操作步骤下面大致介绍称重传感器的安装步骤。
步骤 1 核对称重传感器安装面的尺寸对照图样，核对称重传感器的型号规格、外形尺寸，检查底座安装面的尺寸。
步骤 2 清洁称重传感器对于压力称重传感器，应将其上下两个安装面、连接承载器和基础的两个底座以及压头擦拭干净，不留任何油膜、锈层污染物等。
对于拉力称重传感器，应将其上下两个螺孔、连接承载器和基础的两个吊座孔以及关节轴承、螺栓等清洗干净。
步骤 3 称重传感器安置就位并装配相关连接件用千斤顶或其他适当的起重机械顶起承载器，轻缓地将称重传感器放到拟安装位置，并将与称重传感器相关的连接件装配好。
步骤 4 连接电流旁路电缆称重传感器的电流旁路电缆是为防止因雷电或静电等产生的大电流击穿电阻应变片而设立的。
为了保证分流效果，一定要将两个连接点处的表面清理干净，同时必须保证两个连接点处螺栓的紧固力度足够。
步骤 5 调整加载力的方向检查称重传感器标识的受力方向是否与由承载器传递到称重传感器的加载力的作用线方向一致。
如有偏离，则调整称重传感器或称量台，调整时应注意保持称重框架左右两侧等高。
步骤 6 紧固称重传撼器经过反复调整和检查，确认以上步骤均已调整就绪后，按照图样或工艺文件中规定的预紧力矩紧固称重传感器。
步骤 7 称重传感器防护为防止化学腐蚀，安装时宜用凡士林涂抹称重传感器外表面。
应避免在阳光直晒和环境温度剧变的场合使用，在无法避免时应加装防护或缓解装置。
对需要安装保护罩的称重传感器，在装配保护罩时，应该保证保护罩部分不影响称重传感器正确传递受力的数值。
步骤 8 调整限位装置若所装衡器设有称量台限位装置，应在前面的步骤中将其松开，使其不起作。
而在本步骤中应调节纵、横向限位装置，使其与称重框架之间留有少许间隙，间隙的大小以略大于可能的热膨胀量为宜。

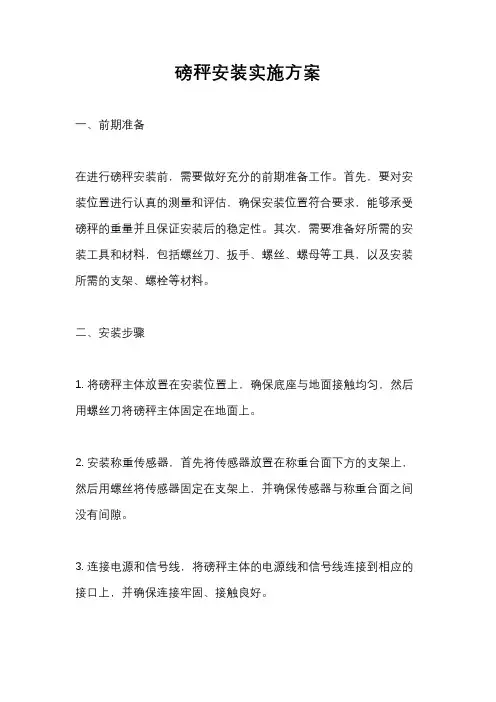

磅秤安装实施方案一、前期准备在进行磅秤安装前，需要做好充分的前期准备工作。
首先，要对安装位置进行认真的测量和评估，确保安装位置符合要求，能够承受磅秤的重量并且保证安装后的稳定性。
其次，需要准备好所需的安装工具和材料，包括螺丝刀、扳手、螺丝、螺母等工具，以及安装所需的支架、螺栓等材料。
二、安装步骤1. 将磅秤主体放置在安装位置上，确保底座与地面接触均匀，然后用螺丝刀将磅秤主体固定在地面上。
2. 安装称重传感器，首先将传感器放置在称重台面下方的支架上，然后用螺丝将传感器固定在支架上，并确保传感器与称重台面之间没有间隙。
3. 连接电源和信号线，将磅秤主体的电源线和信号线连接到相应的接口上，并确保连接牢固、接触良好。
4. 调试和校准，接通电源后，对磅秤进行调试和校准，确保磅秤的显示准确、稳定。
5. 进行安全检查，安装完成后，要对磅秤进行全面的安全检查，确保各个部件安装正确、牢固可靠，没有松动和损坏。
三、注意事项1. 安装过程中要注意保护好磅秤主体和配件，避免碰撞和损坏。
2. 安装完成后，要对安装位置进行清理，确保安装环境整洁。
3. 在安装过程中，要严格按照操作规程进行，确保安全和质量。
4. 如果在安装过程中遇到问题，应及时停止操作，并寻求专业人员的帮助。
四、总结磅秤的安装是一项重要的工作，需要认真对待。
只有严格按照安装方案进行操作，才能确保磅秤的安装质量和稳定性。
在安装完成后，要进行全面的检查和测试，确保磅秤的正常使用。
同时，要做好日常的维护保养工作，延长磅秤的使用寿命，确保其准确性和稳定性。
以上就是磅秤安装实施方案的相关内容，希望能对您有所帮助。
如果在安装过程中有任何疑问或困难，欢迎随时联系我们，我们将竭诚为您提供帮助和支持。
祝您安装顺利，使用愉快！。
S型称重传感器S型称重传感器尺寸S型称重传感器工作原理传感器基于这样一个原理：弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。
S型称重传感器有哪些优势？S型称重传感器，器如其名，S型传感器。
这种传感器具有拉压两用的功能。
拉力和压力两者都能测量。
在很多工业自动化设备上能够得到广泛的应用。
S型称重传感器体积一般较小，量程也不是特别大，100KG到500KG之间是比较比较常见的。
这种传感器的主材是合金钢，性价比让这种传感器在市场受到大部分客户群体青睐。
S型称重传感器其抗偏载能力方面，在众多传感器当中也是名列前茅的。
他的优势是精度高，测量范围好，安装方便。
就在包装行业得到很多的应用。
S型称重传感器安装方法1、根据所需工作环境来选定合适的传感器量程以及确定所用传感器的额定载荷，称重传感器虽然本身具备一定的过载能力，但在安装和使用过程中应尽量避免此种情况。
有时短时间的超载，也可能会造成传感器永久损坏。
2、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
3、安装前按说明书要求接线，常用接线方式：红色为电源正极，接到EXC+上，黑线为电源负极，接到EXC-上，绿线为信号正极，接到SIG+上，白线为信号负极，接到SIG-上，蓝线为反馈正极，接到SEN+上，黄线为反馈负极，接到SEN-上，各厂家出厂时线颜色可能不一样，具体请按说明书接线，4、传感器外壳、保护盖板、引线接头均经密封处理，不可随意打开，电缆线不宜自行加长，因为传感器电缆线在出厂时按输出电阻值调整过，自行加长或减短会影响到传感器输出电阻，为影响整个传感器精度，如果实在确实需加长时应在接头处锡焊，并加防潮密封胶，重新加电阻进行调整达到出厂时的默认输出电阻，5、传感器的电缆线应远离强动力电源线或有脉冲波的场所，这样可以减少现场干扰源对传感器信号输出，减少误差，提高精度。
