测地B样条曲线的生成

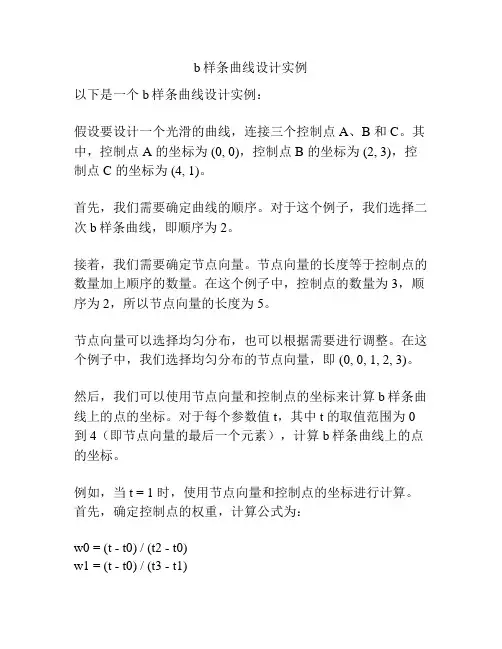

b样条曲线设计实例以下是一个b样条曲线设计实例：假设要设计一个光滑的曲线，连接三个控制点 A、B 和 C。

其中，控制点 A 的坐标为 (0, 0)，控制点 B 的坐标为 (2, 3)，控制点 C 的坐标为 (4, 1)。

首先，我们需要确定曲线的顺序。

对于这个例子，我们选择二次b样条曲线，即顺序为2。

接着，我们需要确定节点向量。

节点向量的长度等于控制点的数量加上顺序的数量。

在这个例子中，控制点的数量为3，顺序为2，所以节点向量的长度为5。

节点向量可以选择均匀分布，也可以根据需要进行调整。

在这个例子中，我们选择均匀分布的节点向量，即 (0, 0, 1, 2, 3)。

然后，我们可以使用节点向量和控制点的坐标来计算b样条曲线上的点的坐标。

对于每个参数值 t，其中 t 的取值范围为 0 到 4（即节点向量的最后一个元素），计算b样条曲线上的点的坐标。

例如，当 t = 1 时，使用节点向量和控制点的坐标进行计算。

首先，确定控制点的权重，计算公式为：w0 = (t - t0) / (t2 - t0)w1 = (t - t0) / (t3 - t1)w2 = (t - t1) / (t4 - t2)其中，t0 = 0，t1 = t2 = 1，t3 = t4 = 2。

计算得到 w0 = 0，w1 = 0，w2 = 1。

然后，根据权重和控制点的坐标计算曲线上的点的坐标，计算公式为：P(t) = w0 * A + w1 * B + w2 * C代入控制点的坐标 A = (0, 0)， B = (2, 3)， C = (4, 1)，得到：P(t) = 0 * (0, 0) + 0 * (2, 3) + 1 * (4, 1) = (4, 1)所以，当 t = 1 时，曲线上的点的坐标为 (4, 1)。

通过类似的计算，可以得到其他参数值对应的曲线上的点的坐标。

最后，连接这些点，就得到了b样条曲线。

B样条曲线算法介绍B样条曲线是一种用于数值分析和计算机图形学中的数学曲线表示方法。

它通过一系列控制点和节点向量来定义曲线的形状。

B样条曲线具有良好的平滑性和局部控制性，被广泛应用于汽车造型设计、动画制作、CAD等领域。

B样条基函数B样条基函数是构建B样条曲线的基本组成部分。

一个B样条曲线由一系列的B样条基函数加权叠加而成。

B样条基函数具有局部支撑性质，只对控制点和其附近的部分产生影响，使得曲线能够局部调整。

1. 均匀B样条基函数均匀B样条基函数是一种简单的B样条基函数形式，其形状由节点向量的选择决定。

对于一个n次B样条曲线，节点向量为[t0, t1, …, tm]，其中ti为节点的位置，m为节点数。

均匀B样条基函数的定义如下：N i,0(t)={1, if t∈[t i,t i+1) 0, otherwise2. 非均匀B样条基函数非均匀B样条基函数引入了节点向量的权重，可以进一步调整曲线的形状。

对于一个n次B样条曲线，节点向量为[t0, t1, …, tm]，其中ti为节点的位置，m为节点数。

非均匀B样条基函数的定义如下：N i,p(t)=t−t it i+p−t iN i,p−1(t)+t i+p+1−tt i+p+1−t i+1N i+1,p−1(t)其中p为基函数的次数。

B样条曲线的插值与逼近B样条曲线可以通过插值和逼近两种方式来生成。

插值是通过给定一系列的控制点，确保曲线经过这些点来生成曲线。

逼近是通过给定一系列的数据点，在曲线上找到最逼近这些数据点的曲线。

1. 插值B样条曲线的插值方法将控制点设定为插值点。

我们可以通过求解线性方程组的方式确定控制点的位置，然后利用B样条基函数的加权叠加得到曲线。

插值曲线具有经过控制点的性质，是一种精确的曲线生成方法。

2. 逼近B样条曲线的逼近方法通过给定数据点来求解控制点的位置。

我们可以利用最小二乘法来求解控制点的位置，使得曲线尽可能地逼近这些数据点。

b样条曲线生成原理
B样条曲线是一种基于局部控制点的曲线或曲面。

它是一种基于多项式插值的插值方法。

B样条曲线在插值时采用局部控制点，这意味着曲线上的每个点都受到它附近控制点的影响，而与其它控制点无关。

B样条曲线生成原理如下：
1.确定控制点：确定需要插值的一组控制点，它们用来定义曲线或曲面的形状和方向。

2.确定节点向量：确定节点向量，该向量定义样条曲线或曲面的参数空间。

3.建立基函数：使用节点向量来建立基函数，这些基函数是局部连续的、分段多项式函数。

4.拼接基函数：将相邻的基函数相加，得到样条曲线或曲面的表达式。

5.调整节点向量及其对应的控制点权值，得到最终的 B 样条曲线或曲面，用于插值和逼近目标函数。

总的来说， B 样条曲线是一种基于局部控制点和节点向量的插值方法，可以用于逼近任意复杂的函数，具有局部调整控制点的灵活性和良好的数学性质。

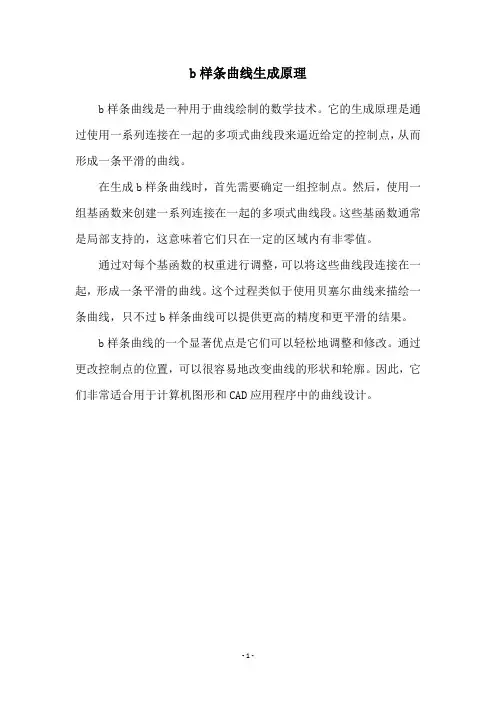

b样条曲线生成原理
b样条曲线是一种用于曲线绘制的数学技术。

它的生成原理是通过使用一系列连接在一起的多项式曲线段来逼近给定的控制点，从而形成一条平滑的曲线。

在生成b样条曲线时，首先需要确定一组控制点。

然后，使用一组基函数来创建一系列连接在一起的多项式曲线段。

这些基函数通常是局部支持的，这意味着它们只在一定的区域内有非零值。

通过对每个基函数的权重进行调整，可以将这些曲线段连接在一起，形成一条平滑的曲线。

这个过程类似于使用贝塞尔曲线来描绘一条曲线，只不过b样条曲线可以提供更高的精度和更平滑的结果。

b样条曲线的一个显著优点是它们可以轻松地调整和修改。

通过更改控制点的位置，可以很容易地改变曲线的形状和轮廓。

因此，它们非常适合用于计算机图形和CAD应用程序中的曲线设计。

- 1 -。

千里之行，始于足下。

计算机图形学实验报告B样条曲线B样条曲线是计算机图形学中常用的一种曲线表示方法。

它通过插值曲线的控制点来定义曲线的形状，并且具有较好的平滑性。

本次实验中，我们使用C++语言实现了B样条曲线的生成和显示，并进行了相应的实验和分析。

实验目的：1.了解B样条曲线的原理和算法；2.掌握B样条曲线的生成和显示方法；3.通过实验观察和分析B样条曲线的性质。

一、B样条曲线的原理B样条曲线是一种基于控制点的插值曲线，它通过一系列连续的基函数（B 样条基函数）来插值控制点，从而生成曲线。

B样条曲线的基本原理如下：1.选择一组控制点P0，P1，…，PN-1；2.定义一组节点向量U={u0，u1，…，um}，其中u0<=u1<=…<=um；3.通过插值曲线的标准等式，通过计算线性组合来计算曲线上每个点的坐标。

二、B样条曲线的算法1.计算节点向量U；2.定义B样条基函数；3.计算曲线上每个点的坐标。

三、实验步骤和结果1.计算节点向量U：在实验中，我们选择均匀节点向量，即ui=i，其中i=0，1，…，m。

这样的节点向量比较简单，而且能够生成比较平滑的曲线。

第1页/共3页锲而不舍，金石可镂。

2.定义B样条基函数：B样条基函数是用来插值曲线的重要部分，它可以通过递归定义来实现。

在实验中，我们使用了三次B样条基函数，其递归定义如下：N(i,1)(u)={1，u∈[ui,ui+1]；0，否则}N(i,k)(u)=[(u-ui)/(ui+k-1-ui)]*N(i,k-1)(u)+(ui+1-u)/(ui+k-ui+1)*N(i+1,k-1)(u)3.计算曲线上每个点的坐标：通过计算线性组合来计算曲线上每个点的坐标。

具体计算方法如下：P(u)=sum(B(i,k)(u)*Pi，i=0 to n-1)，其中B(i,k)(u)=N(i,k)(u)/sum(N(j,k)(u))四、实验结果和分析在实验中，我们通过改变控制点的位置和数量，生成了不同的B样条曲线，并进行了显示和分析。

贝塞尔曲线（Bezier Curve）和B样条（B-Spline）是计算机图形学中常用的两种曲线生成方法，它们在图形设计、动画制作、CAD软件等领域被广泛应用。

本文将从贝塞尔曲线和B样条的生成原理入手，深入探讨它们的内在机制和应用。

一、贝塞尔曲线的生成原理贝塞尔曲线是一种由法国工程师皮埃尔·贝塞尔（Pierre Bézier）于1962年在汽车工业中首次引入的曲线生成方法。

其生成原理基于一组控制点来描述曲线的形状，这组控制点通过线性插值的方式来确定曲线的路径。

贝塞尔曲线的生成过程可以简要描述如下：1. 定义控制点：从给定的控制点集合中选择若干个点作为曲线的控制点。

2. 插值计算：根据控制点的位置和权重，通过插值计算得到曲线上的点。

3. 曲线绘制：利用插值计算得到的曲线上的点，进行绘制来呈现出贝塞尔曲线的形状。

在具体应用中，贝塞尔曲线的生成可以通过线性插值、二次插值和三次插值等不同插值方式来实现，其中三次插值的贝塞尔曲线应用最为广泛，其生成原理更为复杂，但也更为灵活。

二、B样条的生成原理B样条（B-Spline）是另一种常用的曲线生成方法，在实际应用中具有一定的优势。

B样条的生成原理与贝塞尔曲线不同，它是基于多项式函数的分段插值来描述曲线的形状。

B样条的生成过程可以简要描述如下：1. 定义控制点和节点向量：B样条需要定义一组控制点和一组节点向量（Knot Vector）来描述曲线的形状。

2. 基函数计算：根据节点向量和控制点，计算出关联的基函数（Basis Function）。

3. 曲线计算：利用基函数和控制点的权重，通过计算得到曲线上的点。

相比于贝塞尔曲线，B样条更为灵活，可以更精细地描述曲线的形状，并且能够进行局部编辑，使得曲线的变形更加方便。

三、应用比较与总结贝塞尔曲线和B样条是两种常用的曲线生成方法，它们各自具有一些优势和劣势，在实际应用中需要根据具体情况做出选择。

1. 灵活性比较：B样条相对于贝塞尔曲线更加灵活，能够更精细地描述曲线的形状，并且能够进行局部编辑，使得曲线的变形更加方便。

B 样条曲线的一般表达式B 样条曲线是一种用于曲线拟合和插值的数学工具，具有很好的局部性和灵活性。

本文将介绍 B 样条曲线的一般表达式，以及其应用场景和优点。

B 样条曲线是一种用于曲线拟合和插值的数学工具，由Schatzman 和 Thomas 于 1967 年提出。

与常见的多项式插值和样条插值不同，B 样条曲线采用基函数和控制点来描述曲线，具有很好的局部性和灵活性。

B 样条曲线的一般表达式为:$$P(x) = sum_{i=0}^n lambda_i B_i(x)$$其中，$P(x)$表示曲线在$x$点的值，$lambda_i$是控制点，$B_i(x)$是基函数。

B 样条曲线的基函数是通过 B-spline 函数生成的。

B-spline 函数是一种用于描述曲线或曲面的数学函数，具有很好的局部性和光滑性。

B-spline 函数的定义如下:$$B_i(u) = begin{cases}u^0 & text{if } u leq i(i-u)^i & text{if } i < u leq i+1u^i & text{if } u > i+1end{cases}$$其中，$u$表示曲线或曲面上的某个点，$i$表示 B-spline 函数的阶数。

B 样条曲线的控制点是指在曲线或曲面上选取的一些点，通过这些点的值可以控制曲线或曲面的形状。

B 样条曲线的控制点可以通过以下公式计算:$$lambda_i = frac{1}{p_i - p_{i-1}}$$其中，$p_i$表示曲线或曲面上的第$i$个控制点，$p_{i-1}$表示曲线或曲面上的第$i-1$个控制点。

B 样条曲线的优点在于，它可以很好地适应曲线的局部性和复杂性，同时具有很好的计算效率和精度。
