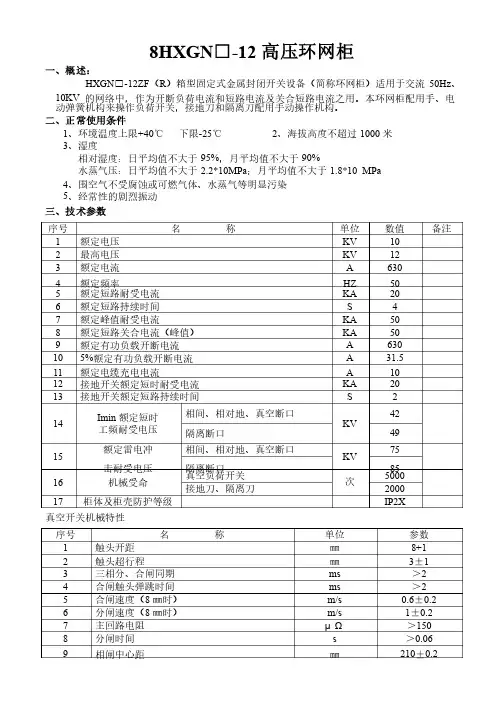

8HXGN □-12高压环网柜一、概述：HXGN □-12ZF （R ）箱型固定式金属封闭开关设备（简称环网柜）适用于交流50Hz 、10KV 的网络中，作为开断负荷电流和短路电流及关合短路电流之用。
本环网柜配用手、电动弹簧机构来操作负荷开关，接地刀和隔离刀配用手动操作机构。
二、正常使用条件1、环境温度上限+40℃ 下限-25℃2、海拔高度不超过1000米3、湿度、湿度相对湿度：日平均值不大于95%，月平均值不大于90% 水蒸气压：日平均值不大于2.2*10MPa ；月平均值不大于1.8*10 MPa 4、围空气不受腐蚀或可燃气体、水蒸气等明显污染 5、经常性的剧烈振动、经常性的剧烈振动 三、技术参数 真空开关机械特性真空开关机械特性序号序号 名 称单位单位 参数参数1 触头开距触头开距 ㎜ 8+1 2 触头超行程触头超行程㎜ 3±1 3 三相分、合闸同期三相分、合闸同期 ms ＞2 4 合闸触头弹跳时间合闸触头弹跳时间 ms ＞2 5 合闸速度（8㎜时）㎜时） m/s 0.6±0.2 6 分闸速度（8㎜时）㎜时） m/s 1±0.2 7 主回路电阻主回路电阻 μΩ ＞150 8 分闸时间分闸时间 s ＞0.06 9 相闸中心距相闸中心距㎜210±0.2 序号序号名 称单位单位 数值数值 备注备注 1 额定电压额定电压 KV 10 2 最高电压最高电压 KV 12 3 额定电流额定电流 A 630 4 额定频率额定频率HZ 50 5 额定短路耐受电流额定短路耐受电流 KA 20 6 额定短路持续时间额定短路持续时间 S 4 7 额定峰值耐受电流额定峰值耐受电流KA 50 8 额定短路关合电流（峰值）额定短路关合电流（峰值） KA 50 9 额定有功负载开断电流额定有功负载开断电流 A 630 10 5%额定有功负载开断电流额定有功负载开断电流 A 31.5 11 额定电缆充电电流额定电缆充电电流A 10 12 接地开关额定短时耐受电流接地开关额定短时耐受电流 KA 20 13 接地开关额定短路持续时间接地开关额定短路持续时间S 2 14 Imin 额定短时额定短时工频耐受电压工频耐受电压 相间、相对地、真空断口相间、相对地、真空断口 KV 42 隔离断口隔离断口49 15 额定雷电冲额定雷电冲 击耐受电压击耐受电压 相间、相对地、真空断口相间、相对地、真空断口KV 75 隔离断口隔离断口85 16 机械受命机械受命真空负荷开关真空负荷开关 次 5000 接地刀、隔离刀接地刀、隔离刀2000 17 柜体及柜壳防护等级柜体及柜壳防护等级IP2X 真空环网柜结构图。

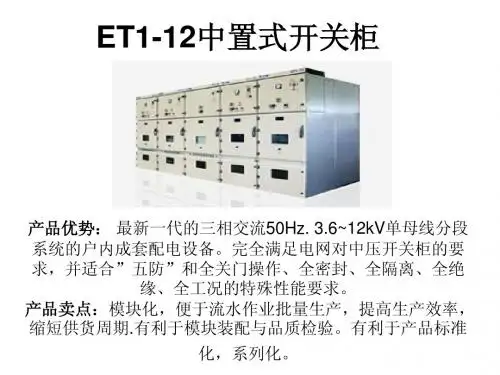

中压开关柜构造及操作保养一、中压开关柜型号KYN2-12铠装式，移开式，户内，设计序号，额定电压二、中压盘类型及排列类型：进线柜、出线柜、PT柜、母排联接柜。
进线柜——顾名思义线路通过该柜引到母排：例如：100盘PT柜——一般在进线柜旁边,内有电压互感器，二次侧输出100V左右的电压供测量保护使用，例如：电力栋的“100PT盘”但并不是所有的并排在一起的中压柜都有独立的PT柜，例如：动力栋变电站的A1进线柜同时在内部装设PT。
出线柜——从母排通过出线柜引到负载或其它中压盘、变压器等。
母排联接柜——就是联接两端母排，并可分断两端母排。
当一端电源故障时可由另一端进线供电，通过母联柜可使两端电源互为备用。
这样我们只要分清哪些柜为什么柜，就可以对中压回路有个大体了解。
三、中压盘内部构造虽然中压柜分为那么多种，但是它的整体构造类似。
母排所在的小隔间，母线室；断路器所在的断路器，联接进出电缆的电缆室，二次接线的低压室。
在电缆室里将进出电缆联接到母排，内有避雷器，接地刀闸及其操作机构，加热器，电流互感器，接地母排。
断路器室，主要就是存放断路器，还有联接断路器的触头装置，上面有活门，二次控制航空插头。
母线室内主要就母排和支持绝缘子低压室，主要是接线端子排，PT、CT二次线，带指示器，断路器二次控制线，接地接点，交直电源等，都引到端子排上，再由端子排引到门上的保护测量指示等装置。
在低压室门上有，保护电驿，断电器，86断电器，多功能电表，电流表，分合开关，分合指示，PT,CT端子等。
四、中压开关柜原理中压开关柜的正常备运行是必须保证二次交直流正常供应，电流互感器二次一般有二组或三组线圈，一组用于测量如多功能表，一组用于保护如ABB保护电驿，还有一组可能就用于差动保护，这个只有在100进线盘才有用到。
进出线上的零序电流互感器，检测三相不平衡电流电压互感器二次侧一般有两组线圈，一组为星形接线，输出三相100V电压，一组为开口三角形接线，输出三相不平衡电压，多功电表电源是由PT供电的三相100V同时作为输入信号，其输入信号还有CT提供的电流信号。
珍藏版！常用低、中压开关柜型号总结低压开关柜常用型号•GGD系列:GGD系列GGD型开关柜GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流3150A 以下的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
结构特点：■GGD 型交流低压配电柜的柜体采用通用柜形式，构架用 8MF冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。
■GGD 柜充分考虑散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20~IP40 之间选择。
•GCK系列：GCK系列GCK 型开关柜GCK 低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
该装置适用于交流50HZ、额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统作为动力配电、电动机控制及照明等配电设备。
GCK 且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体，所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
ABB中压柜（ZS1、UNIGEAR 550)技术特点ZS1UniGear-ZS1型金属铠装式开关柜是由德国ABB Calor Emag Schaltanlagen AG公司设计开发的居世界先进技术地位的开关设备，单台最大额定电流为4000A，最大短路开断电流50kA适用于3-12kV三相交流的单母线或单母线分段（即双回路供电，互为备用）的配电系统。
融合了ABB公司最先进的真空开关制造技术，配备性能优良的VD4真空断路器手车及ABB先进可靠的控制保护单元。
UniGear-ZS1开关柜中所选用的一次回路所有电器元件均是由ABB公司研制或采用ABB集团所属公司生产的产品，或经ABB集团授权的供应商提供的产品，可确保ZS1开关柜技术性能指标的一致性，相互匹配，从而保证了UniGear-ZS1为技术先进、性能稳定和安全可靠的配电设备。
真空断路器采用德国ABB Calor Array Emag Schaltanlagen AG技术生产的最新型VD4型真空断路器，断路器完全符合国际标准和中国国家标准。
断路器手车框架采用冷轧钢板经折弯及焊接而成，相同规格的断路器实现完全的互换。
真空灭弧室安装在三相立式绝缘套筒内，可有效防止真空灭弧室受外力作用而导致而损坏，能避免因粉尘和污秽的积累而造成沿面闪络，并改善灭弧室周围的电场分布。
与VD4断路器配套的操动机构是结构紧凑、性能稳定的平面蜗卷式弹簧操动机构，和常规拉簧式操动系统相比，在操作过程中能量释放均匀，减少了触头弹跳。
操动机构同时操作三相灭弧室，并可适用自动重合闸操作VD4断路器手车上的动触头采用ABB集团获得专利保护的梅花式触指系统。
触指系统结构设计合理，加工制造简单，安装维修方便，具有接触电阻小，承受热稳定电流和动稳定电流大等优良的电气性能。
当手车摇入或摇出时，触指系统接触或分离自如，方向性极佳，手车操作非常方便。
主导体采用美国Raychem公司生产的热缩套管包覆，具有较高的绝缘性能。
中低压开关柜介绍中低压开关柜是一种用于电力系统中进行电能转换、分配和控制的电器设备。
它不仅能提供有效和安全的电力分配方案，还可以实现对电力系统的监测和控制。
本文将介绍中低压开关柜的主要结构和功能，以及其在电力系统中的应用。
中低压开关柜主要由进线柜、配电柜和出线柜三部分组成。
进线柜用于连接电源系统和开关柜，负责将电力导入开关柜；配电柜用于将电力分配给各个用电设备；出线柜则将电力输出到用户设备。
这三个部分通过可靠的电连接器相互连接，形成一个整体。
中低压开关柜的功能主要包括过载保护、短路保护、开关控制和电能分配。
过载保护是指当用电设备超过额定电流时，开关柜能够检测到这一情况，并及时切断电源，以防止设备损坏。
短路保护是指当系统中出现短路故障时，开关柜能够迅速切断电源，以保护设备和人员安全。
开关控制是指开关柜可以对电力进行远程控制，实现远程开关和断电。
电能分配是指开关柜能够将电力分配给不同的用电设备，确保各设备得到合理的电力供应。
中低压开关柜具有多种优点。
首先，它具有体积小、结构紧凑的特点，占用空间小。
其次，它具有安装方便、维护简单的特点，可以快速安装，减少维护成本。
再次，它具有可靠性高、安全性好的特点，能够保护电力系统的正常运行和人员的安全。
此外，中低压开关柜还具有高度的智能化和远程监测功能，可以实现对电力系统的监控和管理。
中低压开关柜在电力系统中有广泛的应用。
首先，它可用于工业领域的电力供应和控制系统，如工厂、矿山、化工厂等。
其次，在商业领域，中低压开关柜可用于商业综合体、商场、写字楼等场所的电力管理。
再次，它可用于医院、学校、酒店等公共设施的电力供应和控制。
此外，中低压开关柜还可用于电力系统的监测和控制，实现对系统的自动化管理。
总之，中低压开关柜是一种重要的电气设备，它可以帮助电力系统实现有效的电力分配、控制和保护。
它具有结构紧凑、功能齐全、安全可靠的特点，在各个领域都有广泛的应用前景。
随着电力系统的不断发展，中低压开关柜将发挥越来越重要的作用。
一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜); 2)敷铝锌钢板或镀锌钢板(用于组装柜). 3).不锈钢板(不导磁性). 4).铝板((不导磁性). ★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件： 1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10] 电压互感器简称PT[如:JDZJ-10] 接地开关[如:JN15-12] 避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型] 隔离开关[如:GN19-12、GN30-12、GN25-12] 高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)] 高压接触器[如：JCZ3-10D/400A型] 高压熔断器[如：RN2-12、XRNP-12、RN1-12] 变压器[如:SC(L)系列干变、S系列油变] 高压带电显示器[GSN-10Q型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等 2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备: 1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
中压开关柜的柜型比较分析摘要：中压配电网在用的开关柜从柜型绝缘结构来说，主要是空气柜（AIS）、充气柜（C-GIS）、GIS等三种柜型，固体绝缘开关柜柜型更小，但发展尚不成熟，尚未得到大规模应用，未列入本文分析比较范围。
由于成本低廉，目前主流的中压开关柜还是空气绝缘中置柜，而GIS由于价格较高，占地面积比充气柜要大，所以基本属于小众产品。
关键词：中压开关柜；柜型；辅助设施；比较分析引言：充气柜(C—GIS) 是GIS技术与开关柜(AIS)技术相结合的产物，也称为气体绝缘开关柜(其中C代表Cubicle)。
不受外界条件(如凝露、污秽、小动物及化学物质等)的影响，可运行在环境恶劣场所。
由于使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外形尺寸。
如：40．5kV电压等级，C-GIS柜体体积约为AIS的1／3。
因采用低压力气体绝缘，可在工厂整体组装后运往现场，大大减少了现场安装工作量。
是一种小型化、智能化的中压开关设备，特别适用于环境条件比较恶劣和污染严重地区以及因占地面积、空间受限制的场合(如大型工矿企业、高层建筑、地铁等)。
同时运行、维护成本低，从整个生命周期分析，具有较高的性价比、可靠性。
应该是行业的未来发展趋势。
下文将就这三种柜型从防护性能、机械性能、运维工作量、建筑成本、辅助设施、设备价格等几个维度进行具体分析。
1.柜型对比分析1.1防护性能空气柜：中压开关柜外壳防护等级IP4X，外壳覆铝锌板折弯，拼接，易吸潮，柜内易产生凝露，柜内绝缘件触头容易沉积灰尘造成绝缘强度下降。
触头裸露，造成氧化，接触电阻增大，温度升高，加速裂化。
GIS：中压GIS防护等级IP65，外壳采用高强度防锈铝合金，一次回路密封在高压气室内部，与外界环境完全隔开，能有效解决凝露、污秽、以及触头氧化、发热问题。
该型产品结构复杂，成本较高，但各隔室功能明确，不同隔室之间互不影晌。
充气柜：将GIs的各单元设置在一个柜形箱体内，再充入低压力(0．03—0．1 6MPa)SF。
环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。
进线柜，由低压电源（变压器低压侧）引入配电装置的总开关柜。
指一段母线的供电来源开关柜，在中压环网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。
作用：隔离、分断、保护、监测、控制主电路供电质量、安全。
35—110kV及以上电压等级的变电站，进线柜均所指为变压器低压（10kV）开关柜。
即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。
进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的重要所在。
在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。
低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。
变压器差动保护动作也切除变压器低压侧断路器即进线柜。
110kV变电站，变低进线柜的开关参数选用有别于其它开关柜的参数。
其额定电流：3150A～4000A、额定开断电流31.5～40kA。
10kV母联开关柜与进线柜参数相同。
其它馈线开关柜、电容器柜等选用额定电流：1250A、额定开断电流25～31.5kA开关柜。
进线柜与馈线柜相比，前者不带地刀：进线端接变压器、正常情况下均带电，若带地刀，地刀合时相当于高压端对地短路。
环网柜，构成环网供电结构所使用的开关柜，是从用途进行定义的。
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出线柜就叫“环网柜”。
实际上单独拿出一台环网柜是看不出“环网”的含义的。
这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。
也就是说，环网柜中的高压开关一般是负荷开关。
环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。
当然这只能局限在一定容量内。
这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
出线柜，指一段母线为负载供电的开关柜，在中压环网结构中，可使用：负荷开关，如果是再往下级母线分配；熔断器+负荷开关组合电器，一般是用在小于1600kV A的变压器保护；断路器，多用于大容量的变压器保护或其它比如电动机保护。
计量柜，对供电的电量进行测量和记录的，简单说就是用来收钱的电度表。
里面包括VT，CT和电度表。
也可以通过电压互感器为操作系统提供工作电源。
馈线，就是供电回路，对于一段母线，进线开关柜给这段母线供电，然后通过这段母线上的馈电回路把电源送到各个用电的地方。
所谓馈线就是指纯粹的由电源母线分配出去的配电线路，直接到负荷的负荷线。
而出线尽管也是从电源母线分配出去的线路，但是它可能是连接别的电源的联络线，所谓“馈”，含有赠与、给的含义。
与“出”是一种事物的两种不同说法。
是电力系统常用的技术词汇。
所谓的馈电柜，就是通过该柜子把电能馈出（分配）给不同负荷（用户）的电力配电装置。
站用变柜，是给直流屏提供400V交流电源的高压开关柜，它附带一台小容量变压器（小于800KVA）。
