发电厂中压开关柜的发展历程

高压开关柜的发展状况1.高压开关柜的技术发展史2.高压开关柜国内外技术发展现状3.高压开关柜执行标准和基本要求目录前言1高压开关柜的发展史10(12)kV固定式高压开关柜10(12)kV手车式高压开关柜10(12)kV双母线高压开关柜35kV高压开关柜2高压开关柜国内外技术发展现状新一代12kV手车式高压开关柜新一代35kV的手车式高压开关柜环网柜(RMU)35kV气体绝缘金属封闭开关设备3高压开关柜执行标准和基本要求当前我国对高压开关柜的设计、制造、验收、执行的主要标准产品结构的基本要求4补充部分接第35页 2.4.3接36页新一代额定电压12kV固定式开关柜我国高压开关柜的发展状况前言忆往昔看今朝才能看到我们社会的发展和技术的进步，才能看到我们国家电器工业在过去的五十多年来，经过两代甚至三代人的艰苦奋斗取得的伟大成绩。

展望未来才能看到我们将来的发展远景。

开关柜这种配电不可缺少的设备，在我国1953年以前是一片空白。

当时我国既没有自己的国家标准，也无自己的产品品牌，更无自己的试验基地。

自1949年建国到1952年我国经历了三年的国民经济恢复时期之后，自1953年开始实施第一个五年建设计划，在第一个五年计划期间原苏联援建我国156项重点工程。

在我们电工行业国家统一引进了原苏联电工产品制造技术，这些产品包括高低压开关柜及其配套的高低压电器元件；当时分散到沈高、沈低、锦开、北开、上海华通等厂分别进行开发和生产。

发展到今天已经过去50多年，经过开发一代——淘汰一代——再开发——再淘汰的进程，产品一代比一代强，特别是改革开放以来取得突飞猛进发展，到今天在产品性能和功能上已接近或达到国际先进水平。

为了大家能够了解开关柜发展历史，下面把高压开关柜过去的发展过程作个简单介绍，并注重现在的需求把新产品作重点介绍，因所述内容是跨越五十多年时间的开关柜的发展历史，难免有不当之处，请同行给予指正与谅解。

1953年之前一些变电站，因当时我国没有高压开关柜，只好将元件固定在墙上，前面做个网门，每回路之间砌水泥砖结构墙来间隔见图1。

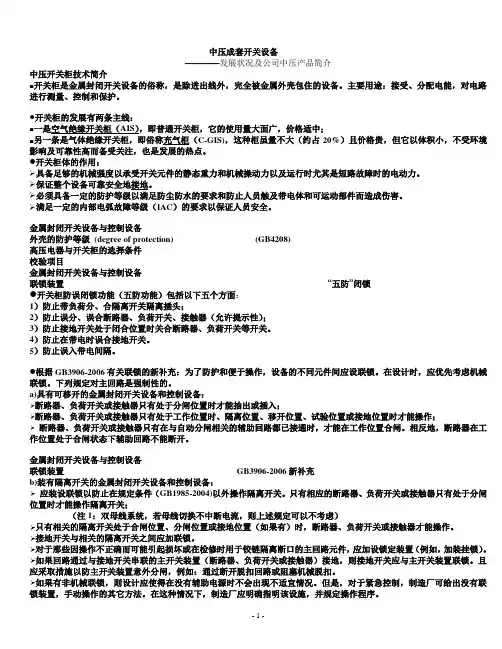

中压成套开关设备————发展状况及公司中压产品简介中压开关柜技术简介⏹开关柜是金属封闭开关设备的俗称，是除进出线外，完全被金属外壳包住的设备。

主要用途：接受、分配电能，对电路进行测量、控制和保护。

●开关柜的发展有两条主线：⏹一是空气绝缘开关柜（AIS），即普通开关柜，它的使用量大面广，价格适中；⏹另一条是气体绝缘开关柜，即俗称充气柜（C-GIS)，这种柜虽量不大（约占20%）且价格贵，但它以体积小，不受环境影响及可靠性高而备受关注，也是发展的热点。

●开关柜体的作用：具备足够的机械强度以承受开关元件的静态重力和机械操动力以及运行时尤其是短路故障时的电动力。

保证整个设备可靠安全地接地。

必须具备一定的防护等级以满足防尘防水的要求和防止人员触及带电体和可运动部件而造成伤害。

满足一定的内部电弧故障等级（IAC）的要求以保证人员安全。

金属封闭开关设备与控制设备外壳的防护等级(degree of protection) (GB4208)高压电器与开关柜的选择条件校验项目金属封闭开关设备与控制设备联锁装置“五防”闭锁●开关柜防误闭锁功能（五防功能）包括以下五个方面：1）防止带负荷分、合隔离开关隔离插头；2）防止误分、误合断路器、负荷开关、接触器（允许提示性）；3）防止接地开关处于闭合位置时关合断路器、负荷开关等开关。

4）防止在带电时误合接地开关。

5）防止误入带电间隔。

●根据GB3906-2006有关联锁的新补充：为了防护和便于操作，设备的不同元件间应设联锁。

在设计时，应优先考虑机械联锁。

下列规定对主回路是强制性的。

a)具有可移开的金属封闭开关设备和控制设备：断路器、负荷开关或接触器只有处于分闸位置时才能抽出或插入；断路器、负荷开关或接触器只有处于工作位置时、隔离位置、移开位置、试验位置或接地位置时才能操作；断路器、负荷开关或接触器只有在与自动分闸相关的辅助回路都已接通时，才能在工作位置合闸。

相反地，断路器在工作位置处于合闸状态下辅助回路不能断开。

35科技资讯科技资讯S I N &T NOLOG Y I NFORM TI ON 2008N O.23SC I ENC E &TEC HNO LO GY I N FO RM A TI ON 工业技术1990年前后，天津地区城市电网中的10kV 开关柜大多为G G-1A (F)固定式、半封闭式开关柜，是在80年代初由敞开式开关柜改进而来。

如我公司1994年施工的物理研究所10kV 变电室工程中的8台10kV 开关柜，大成五金厂10kV 变电室工程中用了8台GG-1A 开关柜，其特点是:柜体宽阔高大，结构清晰，检修维护简单。

此型号的开关柜已有几十年的生产史，产品性能可靠，半封闭便于巡视观测，并用在母线检修时挂接地线方便。

经过长期的运行实践证明，此种开关柜运行、维护均安全可靠。

但此开关柜的主要缺点是柜体较大，分断能力差，对于市区寸土寸金的地方，已经不适合了，大约在九十年代后期已被逐步淘汰。

手车式开关柜是一种移动式开关柜，落地式的是手车式，中置式的是抽屉式。

这种形式的开关柜检修时只需更换手车，可缩短停电时间，适用于负荷较重要或建筑面积较小的场所。

我公司承建的位于和平区南京路国际商场与吉利大厦之间的国际商场10kV 变电站的10kV 开关柜就选用了落地式手车柜。

由于这个站是后续工程，所以规划面积较小，整个站是个三层建筑，由于商业供电的可靠性非常重要，营业时间不能间断所以选择了这种手车柜。

这种开关柜的特点是:运行安全可靠，投资省、维护简单。

手车开关柜为全封闭移动式，小车可拉出检修、可互换，因而安全可靠;采用弹簧操作机构，可用一般的交流电，因而价格相对低廉;采用真空断路器免维护;具有五防联锁功能，当电气回路有误操作时，断路器能自动分闸;断路器在合闸位置时接地刀闸不能合闸。

但是我们在施工中发现，由于其五防功能和全封闭特点，在未合上接地刀闸前无法打开后盖，无法验电。

而且在此站运行后用户自行维护时，发现当手车柜沿地面拉出，开关柜前必须放置绝缘地毯，导致手车进出非常不便。

中压充气柜(C-GIS)的发展及现状发布时间：2021-08-03T09:12:02.794Z 来源：《电力设备》2021年第5期作者：梅然官威[导读] 当前我国经济社会的不断发展，对中压开关柜的需求也在随之而增加。

（上海平高天灵开关有限公司上海市 201800）摘要：文章主要是分析了充气柜特点与使用场合，在此基础上讲解了充气柜的分类，最后探讨了充气柜的发展趋势，望可以为有关人员提供到一定的参考和帮助。

关键字：充气柜；发展趋势；环保型；智能化1、前言当前我国经济社会的不断发展，对中压开关柜的需求也在随之而增加。

一些不受外界环境影响的小型化、可靠性高以及免维护的充气柜开关柜受到人们的喜爱，为此文章主要是对中压充气柜展开了研究和探讨。

2、特点充气柜的整个高压系统会处在一个完全密封的状态，该状态不会受到外部环境条件的影响，且降低了机柜的整体尺寸，其有着整体小型化，高可靠性和免维护等的特点。

充气柜在工厂组装后运输到该场地，方便在现场直接进行安装，具有高运行和维护成本，并且在整个生命周期中有着高的成本性能比和高可靠性。

因此，由于上述特点，充气柜是环境条件差的地区最好的中型配电设备，如大型工业和采矿企业，高层建筑，交换机等，3、分类在20世纪80年代以来，气体填充柜的发展已经经历了不同的阶段。

在电压电平和断路器类型上进行了不同的阶段，气体填料可以分为SF6断路器和真空断路器。

填料可分为配电，电力变换和工业分配。

在内部高压分量布局上，气体填料可分为分离器和非分区[1]。

气体填料可分为盒子和圆柱形型，这与盒子非常相似盒子，与一般金属封闭式开关设备非常相似。

圆柱形气体填料有两个结构：三相公共圆柱形型和分离阶段。

橱柜主体由铸铝合金制成，用钢板滚动。

4、发展历程980年，日本开发了84kVC-GIS柜，压力低于0.2MPa。

1982年，西门子开发了具有真空断路器的C-GIS。

它使用高压GIS非常类似于单缸结构，后来其他公司还推出了自己的产品。

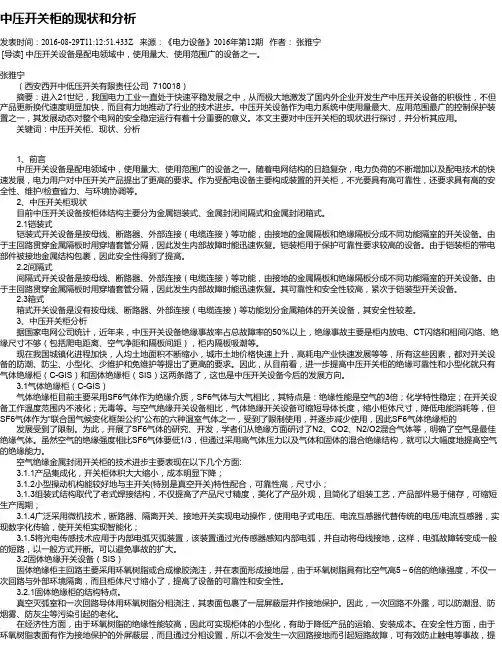

中压开关柜的现状和分析发表时间：2016-08-29T11:12:51.433Z 来源：《电力设备》2016年第12期作者：张雅宁[导读] 中压开关设备是配电领域中，使用量大、使用范围广的设备之一。

张雅宁（西安西开中低压开关有限责任公司 710018）摘要：进入21世纪，我国电力工业一直处于快速平稳发展之中，从而极大地激发了国内外企业开发生产中压开关设备的积极性，不但产品更新换代速度明显加快，而且有力地推动了行业的技术进步。

中压开关设备作为电力系统中使用量最大、应用范围最广的控制保护装置之一，其发展动态对整个电网的安全稳定运行有着十分重要的意义。

本文主要对中压开关柜的现状进行探讨，并分析其应用。

关键词：中压开关柜、现状、分析1、前言中压开关设备是配电领域中，使用量大、使用范围广的设备之一。

随着电网结构的日趋复杂，电力负荷的不断增加以及配电技术的快速发展，电力用户对中压开关产品提出了更高的要求。

作为受配电设备主要构成装置的开关柜，不光要具有高可靠性，还要求具有高的安全性、维护/检查省力、与环境协调等。

2、中压开关柜现状目前中压开关设备按柜体结构主要分为金属铠装式、金属封闭间隔式和金属封闭箱式。

2.1铠装式铠装式开关设备是按母线、断路器、外部连接（电缆连接）等功能，由接地的金属隔板和绝缘隔板分成不同功能隔室的开关设备。

由于主回路贯穿金属隔板时用穿墙套管分隔，因此发生内部故障时能迅速恢复。

铠装柜用于保护可靠性要求较高的设备。

由于铠装柜的带电部件被接地金属结构包裹，因此安全性得到了提高。

2.2间隔式间隔式开关设备是按母线、断路器、外部连接（电缆连接）等功能，由接地的金属隔板和绝缘隔板分成不同功能隔室的开关设备。

由于主回路贯穿金属隔板时用穿墙套管分隔，因此发生内部故障时能迅速恢复。

其可靠性和安全性较高，紧次于铠装型开关设备。

2.3箱式箱式开关设备是没有按母线、断路器、外部连接（电缆连接）等功能划分金属箱体的开关设备，其安全性较差。

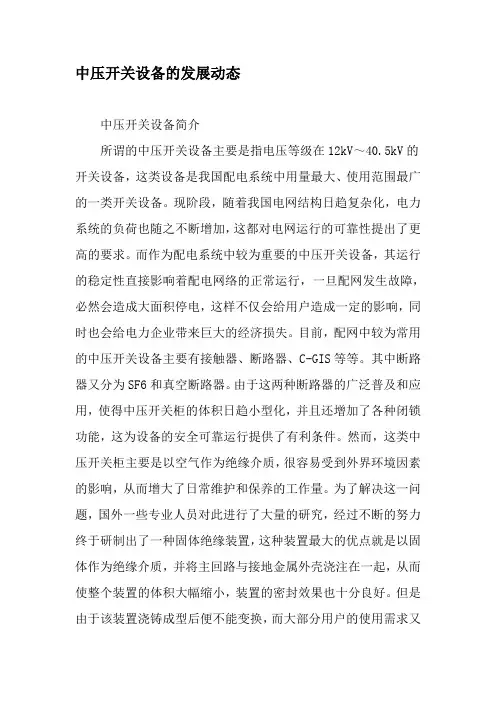

中压开关设备的发展动态中压开关设备简介所谓的中压开关设备主要是指电压等级在12kV～40.5kV的开关设备，这类设备是我国配电系统中用量最大、使用范围最广的一类开关设备。

现阶段，随着我国电网结构日趋复杂化，电力系统的负荷也随之不断增加，这都对电网运行的可靠性提出了更高的要求。

而作为配电系统中较为重要的中压开关设备，其运行的稳定性直接影响着配电网络的正常运行，一旦配网发生故障，必然会造成大面积停电，这样不仅会给用户造成一定的影响，同时也会给电力企业带来巨大的经济损失。

目前，配网中较为常用的中压开关设备主要有接触器、断路器、C-GIS等等。

其中断路器又分为SF6和真空断路器。

由于这两种断路器的广泛普及和应用，使得中压开关柜的体积日趋小型化，并且还增加了各种闭锁功能，这为设备的安全可靠运行提供了有利条件。

然而，这类中压开关柜主要是以空气作为绝缘介质，很容易受到外界环境因素的影响，从而增大了日常维护和保养的工作量。

为了解决这一问题，国外一些专业人员对此进行了大量的研究，经过不断的努力终于研制出了一种固体绝缘装置，这种装置最大的优点就是以固体作为绝缘介质，并将主回路与接地金属外壳浇注在一起，从而使整个装置的体积大幅缩小，装置的密封效果也十分良好。

但是由于该装置浇铸成型后便不能变换，而大部分用户的使用需求又有所不同，这就使得该装置在生产和销售上受到了一定的限制，所以并未被广泛推广使用。

通过在原有基础上的不断改进，终于研制出了一种全封闭柜式组合开关设备。

这种开关柜是以低压六氟化硫气体作为绝缘介质，主回路处于完全封闭状态，由于开关柜中的各个导体之间距离明显缩小，使得其结构变得十分紧凑，仅需较小的空间便可以安装，并且具有较高的安全性和可靠性，不会受到来自于外界自然因素的影响。

2 中压开关设备行业及产品现状分析2.1 行业现状通过对我国电气行业协会及中经网数据库进行调查结果显示，09年国内中压开关设备总产量约为27.63万台左右，10年的总产量为32.71万台，与09年相比增长了18个百分点，11年产量约为35.62万台。

中压开关柜的现状及未来发展趋势分析摘要：中压开关柜是一种在柜式封装空间内集成电气开关、元器件的复合式设备，它主要工作于配电系统中，可以完成数据的采集、传输和控制等功能，是电力配电的重要环节。

在物联网技术日益发达的今天，智能化开关柜正在逐步取代传统的开关柜，同时正在以数字化为发展目标。

智能化的关柜充分利用了现场总线、数字传输、通信网络等技术的优势，配备温湿度、弧光保护、局放传感器技术，集遥测、遥调、遥控、遥信等功能于一身，是智能电网设备的典型代表。

关键词：中压开关柜；现状；智能化；不足；未来发展趋势前言：开关柜是电力系统中主要设备之一，主要是接通与分断电力线路，同时可及时处理电力系统中的设备及电力线路中故障，以确保电力系统正常运行，中压开关目前的发展以智能化为主，同时数字化为目标，以推动我国智能电力系统的发展[1]。

在电力系统中,开关柜地位至关重要,传统的检维护方法成本较高、智能化不足,且会缩短设备的使用寿命,存在诸多弊端。

本文针对开关柜的现状,提出中压开关柜的智能化解决方案,既能实现从故障、定期维护到状态维护检修的跨越,又能满足我国智能电网发展的需要,为相关研究提供重要的理论基础。

1中压开关柜的功能与不足1.1 中压开关柜功能中压开关柜是当代变电站中不可缺少的重要构成，中压开关柜具有技术集成性的特点[2]，其中涵盖了许多的先进技术，包括计算机技术以及传感技术等，通过这些技术的作用，可以使中压开关柜呈现出一定的智能化功能，有效的提升变电站的运行效果，对于电力系统的稳定运行具有非常重要的意义。

当前中压开关柜的智能化功能主要体现在了监控设备的安装以及应用，这项功能的实现，可以对变电站进行实时性监测，从而有效的提升了变电站运行安全性。

智能监控装置具有很强的成像功能，可以对变电站的运行情况进行清晰的还原，工作人员可以根据视频图像展示内容进行识别，判断变电站开关柜的运行状态，同时，对发现的问题及时的进行处理，从而达到提升变电站运行效果的目的，在智能监控设备的显示屏幕中，对各种电力设备的位置可以精准的显示，通过此种设备的运行，可以实现变电站运行问题的事前控制和事中控制，有效的避免了一些设备故障引发的安全性问题。

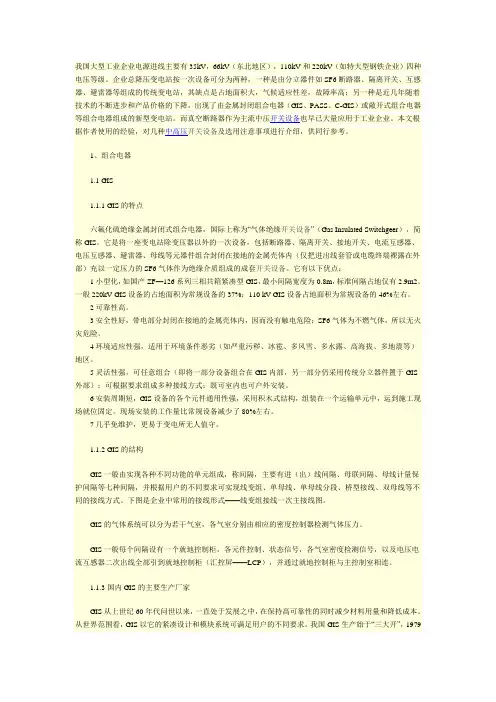

我国大型工业企业电源进线主要有35kV，66kV（东北地区），110kV和220kV（如特大型钢铁企业）四种电压等级。

企业总降压变电站按一次设备可分为两种，一种是由分立器件如SF6断路器、隔离开关、互感器、避雷器等组成的传统变电站，其缺点是占地面积大，气候适应性差，故障率高；另一种是近几年随着技术的不断进步和产品价格的下降，出现了由金属封闭组合电器（GIS、PASS、C-GIS）或敞开式组合电器等组合电器组成的新型变电站。

而真空断路器作为主流中压开关设备也早已大量应用于工业企业。

本文根据作者使用的经验，对几种中高压开关设备及选用注意事项进行介绍，供同行参考。

1、组合电器1.1 GIS1.1.1 GIS的特点六氟化硫绝缘金属封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas Insulated Switchgeer），简称GIS。

它是将一座变电站除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线等元器件组合封闭在接地的金属壳体内（仅把进出线套管或电缆终端裸露在外部）充以一定压力的SF6气体作为绝缘介质组成的成套开关设备。

它有以下优点：1小型化，如国产ZF—126系列三相共箱紧凑型GIS，最小间隔宽度为0.8m，标准间隔占地仅有2.9m2。

一般220kV GIS设备的占地面积为常规设备的37%；110 kV GIS设备占地面积为常规设备的46%左右。

2可靠性高。

3安全性好，带电部分封闭在接地的金属壳体内，因而没有触电危险；SF6气体为不燃气体，所以无火灾危险。

4环境适应性强，适用于环境条件恶劣（如严重污秽、冰雹、多风雪、多水露、高海拔、多地震等）地区。

5灵活性强，可任意组合（即将一部分设备组合在GIS内部，另一部分仍采用传统分立器件置于GIS 外部）；可根据要求组成多种接线方式；既可室内也可户外安装。

6安装周期短，GIS设备的各个元件通用性强，采用积木式结构，组装在一个运输单元中，运到施工现场就位固定。

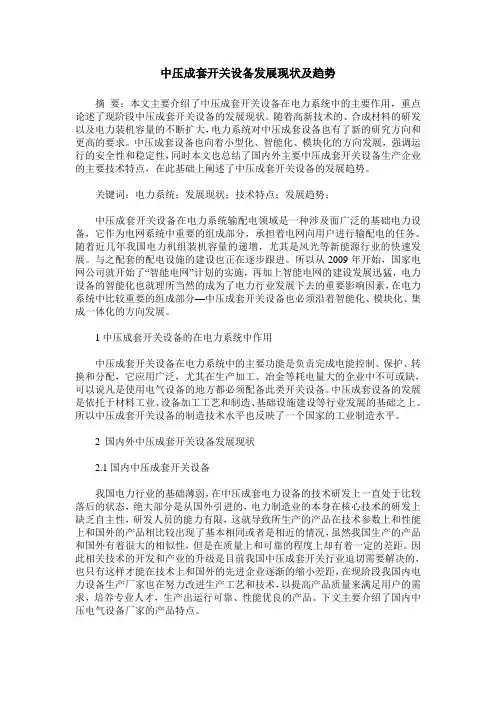

中压成套开关设备发展现状及趋势摘要：本文主要介绍了中压成套开关设备在电力系统中的主要作用，重点论述了现阶段中压成套开关设备的发展现状。

随着高新技术的、合成材料的研发以及电力装机容量的不断扩大，电力系统对中压成套设备也有了新的研究方向和更高的要求。

中压成套设备也向着小型化、智能化、模块化的方向发展，强调运行的安全性和稳定性，同时本文也总结了国内外主要中压成套开关设备生产企业的主要技术特点，在此基础上阐述了中压成套开关设备的发展趋势。

关键词：电力系统；发展现状；技术特点；发展趋势；中压成套开关设备在电力系统输配电领域是一种涉及面广泛的基础电力设备，它作为电网系统中重要的组成部分，承担着电网向用户进行输配电的任务。

随着近几年我国电力机组装机容量的递增，尤其是风光等新能源行业的快速发展。

与之配套的配电设施的建设也正在逐步跟进。

所以从2009年开始，国家电网公司就开始了“智能电网”计划的实施，再加上智能电网的建设发展迅猛，电力设备的智能化也就理所当然的成为了电力行业发展下去的重要影响因素，在电力系统中比较重要的组成部分—中压成套开关设备也必须沿着智能化、模块化、集成一体化的方向发展。

1中压成套开关设备的在电力系统中作用中压成套开关设备在电力系统中的主要功能是负责完成电能控制、保护、转换和分配，它应用广泛，尤其在生产加工、冶金等耗电量大的企业中不可或缺，可以说凡是使用电气设备的地方都必须配备此类开关设备。

中压成套设备的发展是依托于材料工业、设备加工工艺和制造、基础设施建设等行业发展的基础之上。

所以中压成套开关设备的制造技术水平也反映了一个国家的工业制造水平。

2 国内外中压成套开关设备发展现状2.1国内中压成套开关设备我国电力行业的基础薄弱，在中压成套电力设备的技术研发上一直处于比较落后的状态，绝大部分是从国外引进的，电力制造业的本身在核心技术的研发上缺乏自主性，研发人员的能力有限，这就导致所生产的产品在技术参数上和性能上和国外的产品相比较出现了基本相同或者是相近的情况，虽然我国生产的产品和国外有着很大的相似性，但是在质量上和可靠的程度上却有着一定的差距。

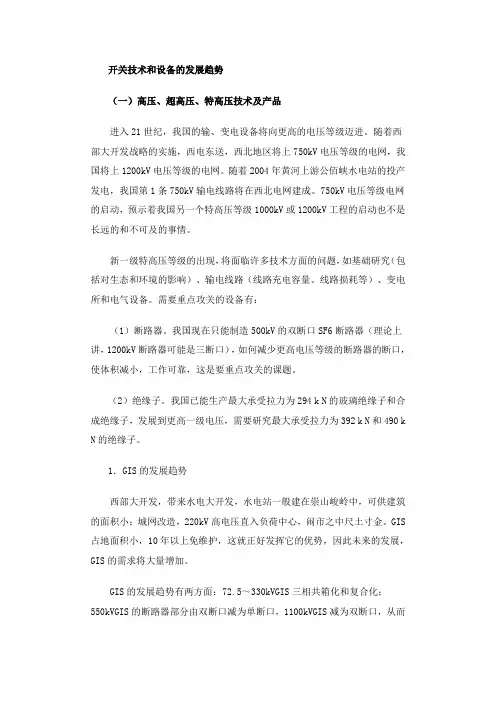

开关技术和设备的发展趋势（一）高压、超高压、特高压技术及产品进入21世纪，我国的输、变电设备将向更高的电压等级迈进。

随着西部大开发战略的实施，西电东送，西北地区将上750kV电压等级的电网，我国将上1200kV电压等级的电网。

随着2004年黄河上游公佰峡水电站的投产发电，我国第1条750kV输电线路将在西北电网建成。

750kV电压等级电网的启动，预示着我国另一个特高压等级1000kV或1200kV工程的启动也不是长远的和不可及的事情。

新一级特高压等级的出现，将面临许多技术方面的问题，如基础研究（包括对生态和环境的影响）、输电线路（线路充电容量、线路损耗等）、变电所和电气设备。

需要重点攻关的设备有：（1）断路器。

我国现在只能制造500kV的双断口SF6断路器（理论上讲，1200kV断路器可能是三断口），如何减少更高电压等级的断路器的断口，使体积减小，工作可靠，这是要重点攻关的课题。

（2）绝缘子。

我国已能生产最大承受拉力为294 k N的玻璃绝缘子和合成绝缘子，发展到更高一级电压，需要研究最大承受拉力为392 k N和490 k N的绝缘子。

1．GIS的发展趋势西部大开发，带来水电大开发，水电站一般建在崇山峻岭中，可供建筑的面积小；城网改造，220kV高电压直入负荷中心，闹市之中尺土寸金。

GIS 占地面积小，10年以上免维护，这就正好发挥它的优势，因此未来的发展，GIS的需求将大量增加。

GIS的发展趋势有两方面：72.5～330kVGIS三相共箱化和复合化；550kVGIS的断路器部分由双断口减为单断口，1100kVGIS减为双断口，从而实现小型化。

三相共箱化是将主回路元件的三相装在公用的接地外壳内，内充SF6气体绝缘，并用环氧树脂浇铸绝缘子加以支撑和分隔。

目前，对于500kVGIS 一般只做到母线三相共箱化，元件三相分箱。

三相共箱化可缩小间隔宽度，如西门子8 DN8型72.5～145kVGIS为三相共箱式结构，其占地面积仅为普通型GIS（分相式）的50%，间隔宽度仅为0．8 m；日本的275kV三相共箱式GIS，将占地面积缩小了30%。

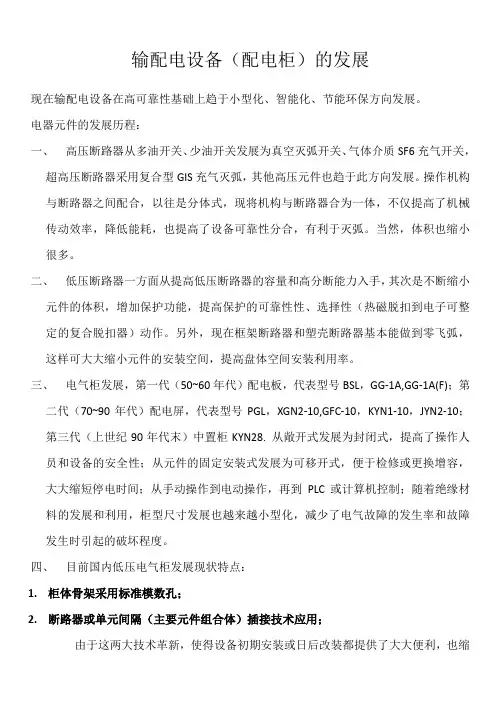

输配电设备（配电柜）的发展现在输配电设备在高可靠性基础上趋于小型化、智能化、节能环保方向发展。

电器元件的发展历程：一、高压断路器从多油开关、少油开关发展为真空灭弧开关、气体介质SF6充气开关，超高压断路器采用复合型GIS充气灭弧，其他高压元件也趋于此方向发展。

操作机构与断路器之间配合，以往是分体式，现将机构与断路器合为一体，不仅提高了机械传动效率，降低能耗，也提高了设备可靠性分合，有利于灭弧。

当然，体积也缩小很多。

二、低压断路器一方面从提高低压断路器的容量和高分断能力入手，其次是不断缩小元件的体积，增加保护功能，提高保护的可靠性性、选择性（热磁脱扣到电子可整定的复合脱扣器）动作。

另外，现在框架断路器和塑壳断路器基本能做到零飞弧，这样可大大缩小元件的安装空间，提高盘体空间安装利用率。

三、电气柜发展，第一代（50~60年代）配电板，代表型号BSL，GG-1A,GG-1A(F)；第二代（70~90年代）配电屏，代表型号PGL，XGN2-10,GFC-10，KYN1-10，JYN2-10；第三代（上世纪90年代末）中置柜KYN28. 从敞开式发展为封闭式，提高了操作人员和设备的安全性；从元件的固定安装式发展为可移开式，便于检修或更换增容，大大缩短停电时间；从手动操作到电动操作，再到PLC或计算机控制；随着绝缘材料的发展和利用，柜型尺寸发展也越来越小型化，减少了电气故障的发生率和故障发生时引起的破坏程度。

四、目前国内低压电气柜发展现状特点：1.柜体骨架采用标准模数孔；2.断路器或单元间隔（主要元件组合体）插接技术应用；由于这两大技术革新，使得设备初期安装或日后改装都提供了大大便利，也缩短了停电时间，给日常维护带来极大方便，而早期的固定柜不具备这些优点，往往为了检修某一回路，要大面积的停电，给企业生产带来很大损失。

这些技术的应用，将不同功能单元的模块放在柜体间隔内，不仅将隔室内故障分离开来，还可以在故障发生后不停电情况下及时对模块进行维修或替换，给使用者带来极大方便。

中压开关柜的现状及未来的发展方向文章介绍了中压开关拒的现状，详细指出了各种类型的中压开关柜存在的主要问题；阐述了中压开关柜未来的发展方向。

【关键词】中压开关柜固定柜手车柜1中压开关柜的现状中压开关柜是指3. 6〜40. 5kV电压等级的高压成套开关设备，简称中压开关柜。

H前我国生产的中压开关柜主要分为手车式和固定式两大类。

固定式幵关柜的主要一次元件（如断路器、隔离开关等）为固定安装；手车式即断路器（或其它主要一次元件）做成可移动手车。

按柜体结构还可分为金属封闭铠装式、金属封闭间隔式和金属封闭箱式结构。

铠装式：即母线室、断路器室、电缆室、仪表室之间全部用接地的金属封板隔离，安全性较好；间隔式：即断路器室或其它隔室用绝缘板封隔，安全性次之；箱式：即柜的四周及上下用金属板封闭，除仪表室外，柜内部却没有分隔，安全性较差。

目前各制造厂生产的各类型中压幵关柜主要问题如下：(1)10kV主流产品中置式手车柜，其主要缺点是小车的一次插头接触发热。

由于一次插头在触头盒内，其散热性差，普遍存在在额定容景下不能保证长期安全运行，特别是大电流的一次插头发热更严重, 曾多次发生崩烧、干式PT爆炸等重大设备事故。

造成这种严重发热的原因是:一次插头偏移---- 接触电阻增大局部发热--------- 接触电阻再增大__扩大发热面积恶性循环，发热越来越严重，最终造成开关柜崩烧。

其次是机械联锁不可靠，有的小车在断路器储能或合闸状态也能强行推进。

另外，中置式手车柜普遍未装设紧急脱扣装置，并且无关上前门后才能操作的机械联锁装置。

(2)10kV固定柜以XGN2-12为代表，其主要的缺陷是体积过大，机械联锁操作板可靠性差，特别是操作1600A以上隔离开关时，操作力过大，因是双断口，扭矩大，有时造成瓷套扭断的事故；配一体化断路器时参数检测困难，断路器的拆装都很不方便；电缆室无排气通道，不能靠墙安装，没有小母线室，只能将小母线装在仪表室上方，也不安全。

中压环网柜的发展随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。

1前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。

配电电压从以前的380V提升到10kV，进而从l0kV上升到20kV。

《全国供用电规程》规定，凡送电容量超过160kV A，或用电容量超过250kW，则要求上高压。

随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。

有关资料显示，如果将电压从380V提高到万伏级(10kV)，可以减少线路损耗60％，又可减少用铜量及总投资52％，技术效益相当可观。

环网柜属二次配电设备。

二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。

二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。

我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。

改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心。

我国中压断路器与负荷开关(含接触器)比例已由1980年前的10：l，降为2003年的2.1：1，这是我国二次配电设备政策的革命性变化。

但与国外相比，我国断路器与负荷开关之比相去甚远，国外(如德国、日本等)断路器与负荷开关之比为l：5～6，而我国现未达到1：1，要达到1：5～6还要付出巨大努力。

2环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。

因而，这种环网供电单元(环网柜)应运而生。

环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。

在国外上世纪80年代初就已推出环网柜。

此后世界高压开关制造商纷纷推出自己的环网柜。

今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。

高压电器发展史一、引言高压电器是指在电力系统中用于控制、保护和传输电能的设备。

它们在现代电力系统中起着重要的作用，从发电厂到消费者之间的输电、变电和配电过程中都需要使用高压电器。

本文将从高压电器的起源、发展和应用等方面，探讨高压电器的发展史。

二、高压电器的起源高压电器的起源可以追溯到19世纪末，当时电力系统刚刚建立起来。

最早的高压电器是直流电器，包括断路器、隔离开关等。

直流电器的工作原理相对简单，但是由于其局限性，逐渐被交流电器所取代。

三、高压电器的初步发展随着交流电力系统的建立，高压电器得到了快速发展。

1900年左右，交流断路器和隔离开关等高压电器开始投入使用。

这些设备通过切断或连接电力系统中的电路，实现对电能的控制和传输。

然而，初代高压电器存在着操作不便、可靠性差等问题，需要进一步改进。

四、高压电器的技术突破20世纪上半叶，高压电器的技术得到了重大突破。

1920年代，空气断路器和油浸断路器等新型高压电器开始出现。

空气断路器利用高压下空气的绝缘性能，可以快速切断电路，具有较高的可靠性。

油浸断路器则通过在油中形成绝缘层，提高了断路器的耐压能力。

这些新型高压电器的出现，使得电力系统的运行更加安全可靠。

五、高压电器的现代化发展20世纪中叶以后，随着电力系统的规模不断扩大，高压电器也得到了进一步的发展。

高压电器逐渐向智能化、自动化方向发展，出现了数字化保护装置、远动控制系统等新技术应用。

这些技术的引入，提高了高压电器的控制和保护能力，使得电力系统的运行更加稳定和高效。

六、高压电器的应用领域高压电器广泛应用于各个电力系统的环节中。

在发电厂，高压电器用于控制和保护发电机组；在变电站，高压电器用于电能的变压、分配和保护；在配电系统中，高压电器用于电能的输送和终端用户的供电。

高压电器的应用领域涵盖了整个电力系统的各个环节，对于电力系统的安全运行起着至关重要的作用。

七、高压电器的未来发展随着电力系统的不断发展和技术的不断创新，高压电器仍然面临着一些挑战和机遇。
