10KV中压开关柜结构

10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。

进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。

高压隔离开关用于切断或连接电源，保证电源的输入和输出。

电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。

2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。

母线柜通常包括主母线和分支母线。

主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。

母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。

3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。

出线柜通常包括断路器、熔断器、负荷开关等元件。

断路器用于进行电源的开关控制，保证电源的开闭操作。

熔断器用于保护电源和设备免受短路和过载等电力故障的影响。

负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。

4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。

电缆接地柜通常包括接地开关、接地电流互感器等元件。

接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。

接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。

综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。

进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。

通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。

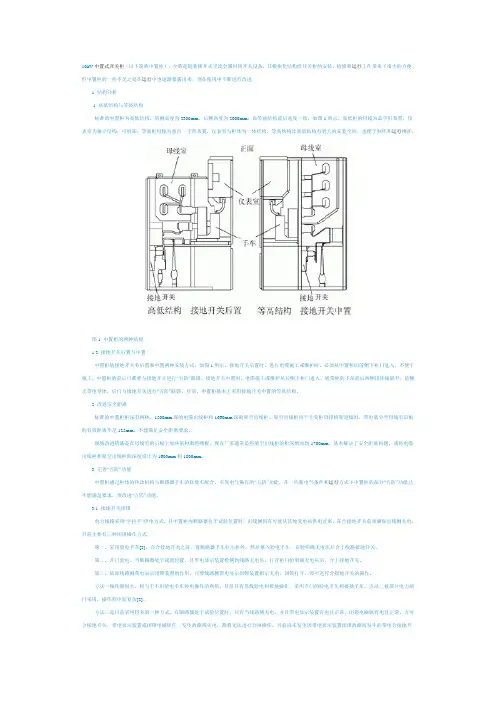

10kV中置式开关柜（以下简称中置柜），全称是铠装移开式交流金属封闭开关设备，其模块化结构给开关柜的安装、检修和运行工作带来了很大的方便。

但中置柜的一些不足之处在运行中也逐渐暴露出来，须在使用中不断进行改进。

1 结构分析.1 高低结构与等高结构标准的中置柜为高低结构，前侧高度为2300mm，后侧高度为2000mm；而等高结构前后高度一致，如图1所示。

高低柜的母线为品字形布置，仪表室为独立结构，可拆卸；等高柜母线为垂直一字形布置，仪表室与柜体为一体结构。

等高结构比高低结构有更大的安装空间，也便于制作和运行维护。

图1 中置柜的两种结构1.2 接地开关后置与中置中置柜的接地开关有后置和中置两种安装方式，如图1所示。

接地开关后置时，进行电缆施工或维护时，必须从中置柜的前侧下柜门进入，不便于施工。

中置柜的前后门都要与接地开关进行“五防”联锁。

接地开关中置时，电缆施工或维护从后侧下柜门进入。

通常柜的下部前后两侧用铁板隔开，前侧无带电导体，后门与接地开关进行“五防”联锁。

目前，中置柜基本上采用接地开关中置的等高结构。

2 改进安全距离标准的中置柜柜深有两种，1500mm深的电缆出线柜和1660mm深的架空出线柜。

架空出线柜用于主变柜母排桥架进线时，带电部分至母线室后板的有效距离不足125mm，不能满足安全距离要求。

现场改进措施是在母线室的后板上加环氧树脂绝缘板。

现在厂家通常是将架空出线柜的柜深增加到1700mm，基本解决了安全距离问题，或将电缆出线柜和架空出线柜的深度设计为1600mm和1800mm。

3 完善“五防”功能中置柜通过柜体的传动机构与断路器手车的底盘车配合，实现电气操作的“五防”功能。

在一些新电气条件和运行方式下中置柜的部分“五防”功能已不能满足要求，须改进“五防”功能。

3.1 接地开关闭锁电力线路采用“手拉手”供电方式，且中置柜内断路器位于试验位置时，出线侧仍有可能从其他变电站供电过来。

在合接地开关前须确保出线侧无电，目前主要有三种闭锁操作方式。

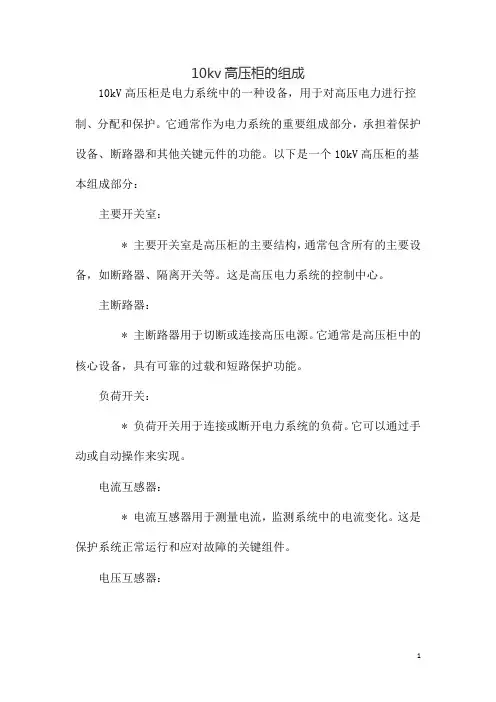

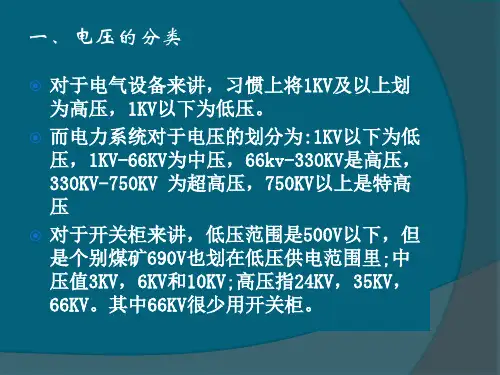

10kv高压柜的组成10kV高压柜是电力系统中的一种设备，用于对高压电力进行控制、分配和保护。

它通常作为电力系统的重要组成部分，承担着保护设备、断路器和其他关键元件的功能。

以下是一个10kV高压柜的基本组成部分：主要开关室：* 主要开关室是高压柜的主要结构，通常包含所有的主要设备，如断路器、隔离开关等。

这是高压电力系统的控制中心。

主断路器：* 主断路器用于切断或连接高压电源。

它通常是高压柜中的核心设备，具有可靠的过载和短路保护功能。

负荷开关：* 负荷开关用于连接或断开电力系统的负荷。

它可以通过手动或自动操作来实现。

电流互感器：* 电流互感器用于测量电流，监测系统中的电流变化。

这是保护系统正常运行和应对故障的关键组件。

电压互感器：* 电压互感器用于测量电压，监测系统中的电压变化。

与电流互感器一起，用于实现对电力系统的监测和保护。

保护设备：* 10kV高压柜中通常配备有各种保护设备，如过载保护、短路保护、欠压保护、过压保护等，以确保电力系统的安全运行。

控制设备：* 控制设备包括各种开关、按钮、指示灯等，用于手动或自动地控制电力系统的运行状态。

仪表和显示器：* 10kV高压柜中通常安装有各种仪表和显示器，用于实时监测系统参数，如电流、电压、功率因数等。

信号系统：* 信号系统用于传递系统状态和告警信息，以便运维人员及时做出响应。

冷却系统（可选）：* 对于一些需要散热的高压柜，可能会配置冷却系统，以确保设备在长时间运行时不过热。

以上是10kV高压柜的一般组成部分，具体配置可能因制造商和应用场景的不同而有所差异。

高压柜的设计和安装需要符合相关电气标准和安全规范，确保电力系统的可靠性和安全性。

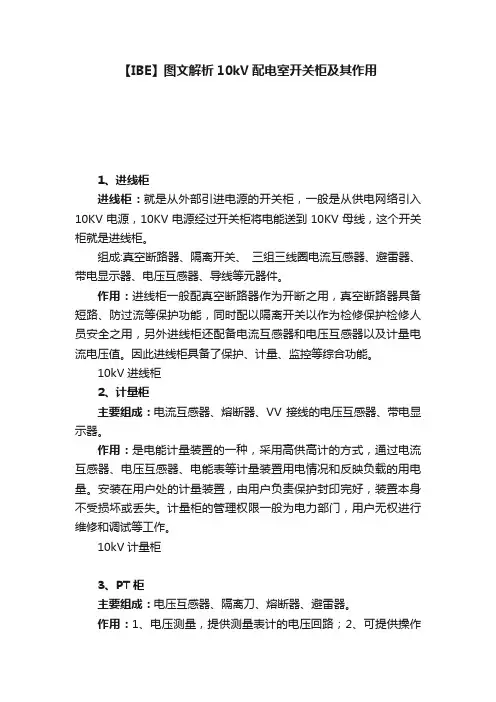

【IBE】图文解析10kV配电室开关柜及其作用1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜。

组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件。

作用：进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等综合功能。

10kV进线柜2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器。

作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

计量柜的管理权限一般为电力部门，用户无权进行维修和调试等工作。

10kV计量柜3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器。

作用：1、电压测量，提供测量表计的电压回路；2、可提供操作盒操作电源；3、每段母线过电压保护器的装设；4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件。

（嗯……10kV以下的中压配电系统好像一般PT柜都没有单独设，进线隔离柜那直接就带了，反正我做过的项目没有= =，据说110~550kV的高压必须单独设，而且有的柜根本装不下……）PT柜4、出线柜组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置。

作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护和接通断开支路电源的作用。

10kV出线柜5、联络柜组成：隔离开关、断路器、电流互感器、带电显示装置。

作用：联络柜也叫母线分段柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络柜，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

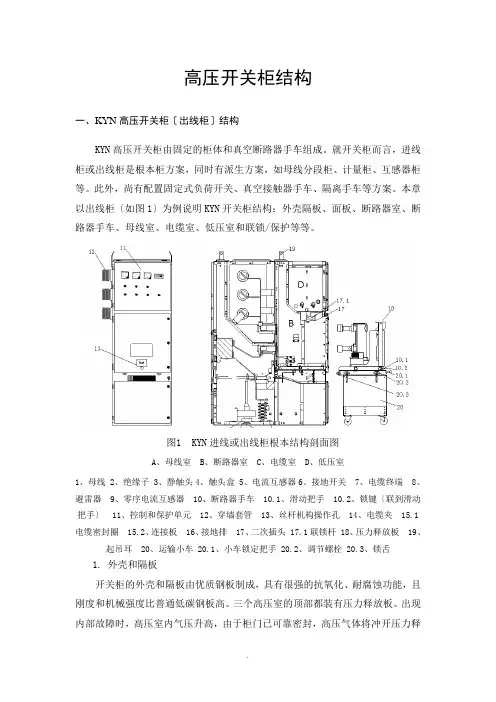

高压开关柜结构一、KYN高压开关柜〔出线柜〕结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是根本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜〔如图1〕为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜根本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键〔联到滑动把手〕 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板。

出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开〔此时活门会自动关闭〕，也能防止操作者触及母线室A和电缆室C内的带电局部。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二局部：仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验〔隔离〕两个不同位置之间移动。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

10KV开关柜图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图所示2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

重庆市彭水县供电有限责任公司35kV白云变电站扩容改造工程10kV高压开关柜技术协议（金属铠装中置式开关柜）技术代表：技术代表： 2007/1/5 2007/1/5目录1.总则2.技术规格2.1 技术标准2.2 环境条件2.3 技术要求3.柜体结构要求4.开关柜面板设备及柜内二次元件的要求5.设备供货规模6.试验7.高压开关柜监造和验收8.资料9.供货范围10. 图纸1. 总则：1.1 本工程10kV开关柜为金属铠装移开式结构(中置移开式开关柜)，开关柜按全工况绝缘标准生产，由柜体和可移开式部件（手车）两大部分组成，设计符合GB3906和IEC298-87。

开关柜采用真空断路器配弹簧储能操作机构。

1.2 柜内所有元件包括外购件的质量保证及现场服务,均由开关柜设备供货商负责。

1.3 本技术条件仅对柜中主要设备订货提出的了基本要求，供方提供产品除满足本技术条件外，尚应符合有关国家标准和电力行业标准的规定及IEC标准。

如果它们之间存在不同，则遵循其中较高的标准。

1.4 备件：1.4.1 卖方将提供必要的备品,详见供货范围。

1.4.2 所有备品、专用工具和仪器将是新的、先进的和通用的，并与提供的设备相一致的部件有相同的说明、测试、材料和工艺。

1.4.3 已订货的所有备件将与开关柜一起运抵指定地点。

它们与合同供应的设备分开，应装在便于储存的集装箱内以防止损坏，并明确标明“备品”字样。

1.5 其它：1.5.1 在开关柜出厂一个月之前，厂家必须免费培训买方五位工程技术人员。

1.5.2 在检测工作进行前，厂家必须提前一周书面通知买方，买方可派技术人员到厂家去检测设备，厂家须提供方便，且提供设备的生产厂家、测试标准和测试报告。

买方技术人员的工作不对厂家产品质量负责。

1.5.3 如果在生产中出现质量问题须修改设计，厂家必须书面通知买方且必须在买方认可情况下修改设计，1.5.4 产品出厂前，规程和规范有变化，按较高标准执行。

10KV配电室开关柜的组成及作用讲解10KV配电室开关柜的组成及作用讲解作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。

组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV 母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

电源进线端的保护:1.备自投装置，即备用电源自动投入装置。

2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。

涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。

5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线4、出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。
