中压开关柜绝缘方式和绝缘标准分析

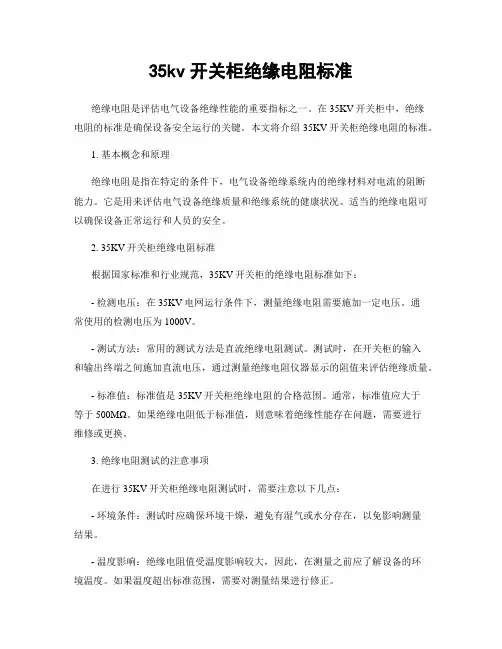

35kv开关柜绝缘电阻标准绝缘电阻是评估电气设备绝缘性能的重要指标之一。

在35KV开关柜中，绝缘电阻的标准是确保设备安全运行的关键。

本文将介绍35KV开关柜绝缘电阻的标准。

1. 基本概念和原理绝缘电阻是指在特定的条件下，电气设备绝缘系统内的绝缘材料对电流的阻断能力。

它是用来评估电气设备绝缘质量和绝缘系统的健康状况。

适当的绝缘电阻可以确保设备正常运行和人员的安全。

2. 35KV开关柜绝缘电阻标准根据国家标准和行业规范，35KV开关柜的绝缘电阻标准如下：- 检测电压：在35KV电网运行条件下，测量绝缘电阻需要施加一定电压。

通常使用的检测电压为1000V。

- 测试方法：常用的测试方法是直流绝缘电阻测试。

测试时，在开关柜的输入和输出终端之间施加直流电压，通过测量绝缘电阻仪器显示的阻值来评估绝缘质量。

- 标准值：标准值是35KV开关柜绝缘电阻的合格范围。

通常，标准值应大于等于500MΩ。

如果绝缘电阻低于标准值，则意味着绝缘性能存在问题，需要进行维修或更换。

3. 绝缘电阻测试的注意事项在进行35KV开关柜绝缘电阻测试时，需要注意以下几点：- 环境条件：测试时应确保环境干燥，避免有湿气或水分存在，以免影响测量结果。

- 温度影响：绝缘电阻值受温度影响较大，因此，在测量之前应了解设备的环境温度。

如果温度超出标准范围，需要对测量结果进行修正。

- 清洁度：测试之前，应确保被测绝缘材料表面干净，无油污和灰尘等杂质，以保证准确的测量结果。

- 仪器校准：绝缘电阻测试仪器应定期进行校准，确保准确性和可靠性。

4. 终端标识和记录对于35KV开关柜绝缘电阻测试结果，应进行终端标识和记录。

通过标识每个终端的测试结果，可以方便后续维护和故障排除。

同时，将测试结果记录在设备档案中，以便将来参考。

总结：35KV开关柜绝缘电阻标准是保证设备正常运行和人员安全的重要标准。

测试时需要注意环境条件、温度影响、清洁度和仪器校准。

通过正确的测试方法和标准值判断绝缘质量，并进行终端标识和记录，可以提供有效的维护和管理依据。

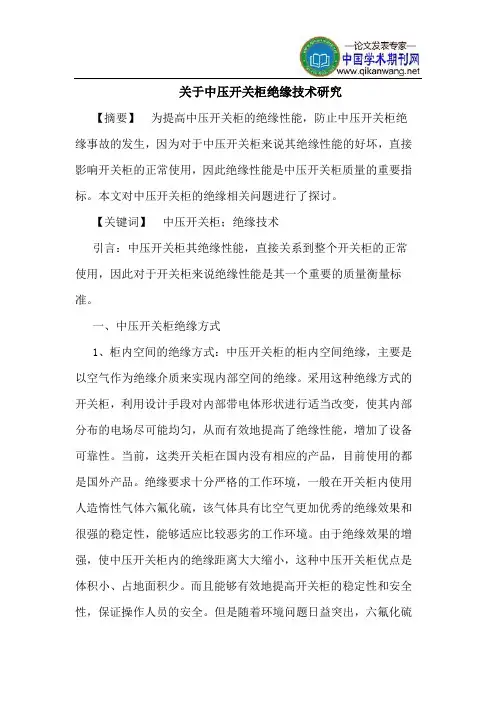

关于中压开关柜绝缘技术研究【摘要】为提高中压开关柜的绝缘性能，防止中压开关柜绝缘事故的发生，因为对于中压开关柜来说其绝缘性能的好坏，直接影响开关柜的正常使用，因此绝缘性能是中压开关柜质量的重要指标。

本文对中压开关柜的绝缘相关问题进行了探讨。

【关键词】中压开关柜；绝缘技术引言：中压开关柜其绝缘性能，直接关系到整个开关柜的正常使用，因此对于开关柜来说绝缘性能是其一个重要的质量衡量标准。

一、中压开关柜绝缘方式1、柜内空间的绝缘方式：中压开关柜的柜内空间绝缘，主要是以空气作为绝缘介质来实现内部空间的绝缘。

采用这种绝缘方式的开关柜，利用设计手段对内部带电体形状进行适当改变，使其内部分布的电场尽可能均匀，从而有效地提高了绝缘性能，增加了设备可靠性。

当前，这类开关柜在国内没有相应的产品，目前使用的都是国外产品。

绝缘要求十分严格的工作环境，一般在开关柜内使用人造惰性气体六氟化硫，该气体具有比空气更加优秀的绝缘效果和很强的稳定性，能够适应比较恶劣的工作环境。

由于绝缘效果的增强，使中压开关柜内的绝缘距离大大缩小，这种中压开关柜优点是体积小、占地面积少。

而且能够有效地提高开关柜的稳定性和安全性，保证操作人员的安全。

但是随着环境问题日益突出，六氟化硫气体对于环境具有较强的危害性。

2、内部组件的绝缘方式：中压开关柜主要是利用传统的绝缘材料如橡胶和陶瓷等，进行内部各个部件的绝缘。

真空断路器是中压开关柜中重要组成部件，一般是利用玻璃或陶瓷材料进行绝缘，具有较好的绝缘性和使用寿命，能够在较长使用时间内确保较高的绝缘性能。

随着材料科学的不断发展，大量新材料不断涌现，促进了中压开关柜绝缘性能的提升。

二、中压开关柜复合绝缘技术1、空气绝缘为主体的复合绝缘技术：该绝缘技术使用空气作为主要绝缘介质，同时为了弥补单一使用空气，作为绝缘介质而造成放电间隙过大的问题，一般在容易放电线路上，使用环氧树脂作为绝缘介质，这样可以有效地减少放电距离，从而改善了绝缘性能。

中压领域常用三种绝缘介质开关柜的优缺点内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。

引言在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。

因此几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。

前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。

1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。

所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。

大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。

通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。

可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。

在某些环境恶劣的地区，是不适合使用这种开关柜的。

2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。

SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。

中压开关柜的柜型比较分析摘要：中压配电网在用的开关柜从柜型绝缘结构来说，主要是空气柜（AIS）、充气柜（C-GIS）、GIS等三种柜型，固体绝缘开关柜柜型更小，但发展尚不成熟，尚未得到大规模应用，未列入本文分析比较范围。

由于成本低廉，目前主流的中压开关柜还是空气绝缘中置柜，而GIS由于价格较高，占地面积比充气柜要大，所以基本属于小众产品。

关键词：中压开关柜；柜型；辅助设施；比较分析引言：充气柜(C—GIS) 是GIS技术与开关柜(AIS)技术相结合的产物，也称为气体绝缘开关柜(其中C代表Cubicle)。

不受外界条件(如凝露、污秽、小动物及化学物质等)的影响，可运行在环境恶劣场所。

由于使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外形尺寸。

如：40．5kV电压等级，C-GIS柜体体积约为AIS的1／3。

因采用低压力气体绝缘，可在工厂整体组装后运往现场，大大减少了现场安装工作量。

是一种小型化、智能化的中压开关设备，特别适用于环境条件比较恶劣和污染严重地区以及因占地面积、空间受限制的场合(如大型工矿企业、高层建筑、地铁等)。

同时运行、维护成本低，从整个生命周期分析，具有较高的性价比、可靠性。

应该是行业的未来发展趋势。

下文将就这三种柜型从防护性能、机械性能、运维工作量、建筑成本、辅助设施、设备价格等几个维度进行具体分析。

1.柜型对比分析1.1防护性能空气柜：中压开关柜外壳防护等级IP4X，外壳覆铝锌板折弯，拼接，易吸潮，柜内易产生凝露，柜内绝缘件触头容易沉积灰尘造成绝缘强度下降。

触头裸露，造成氧化，接触电阻增大，温度升高，加速裂化。

GIS：中压GIS防护等级IP65，外壳采用高强度防锈铝合金，一次回路密封在高压气室内部，与外界环境完全隔开，能有效解决凝露、污秽、以及触头氧化、发热问题。

该型产品结构复杂，成本较高，但各隔室功能明确，不同隔室之间互不影晌。

充气柜：将GIs的各单元设置在一个柜形箱体内，再充入低压力(0．03—0．1 6MPa)SF。

中压开关柜GB3906标准1. 引言中压开关柜是电力系统中的重要设备，用于控制、保护和配电。

GB3906标准是中压开关柜的国家标准，本文档将对GB3906标准进行介绍和分析。

2. 标准概述GB3906标准是我国中压开关柜行业的主要标准之一，适用于额定电压为3.6kV至40.5kV的中压开关设备。

该标准规定了中压开关柜的技术要求、产品结构、试验方法和质量评定等方面的内容。

3. 技术要求GB3906标准对中压开关柜的技术要求进行了详细的规定。

其中包括了开关柜的外观要求、电气性能、机械性能、环境适应性等方面的指标。

例如，开关柜的外观应符合相应的规范，电气性能要求包括额定电流、额定短时耐受电流和额定短路开断电流等。

此外，还对接地开关、隔离开关、断路器等组件的性能要求进行了详细说明。

4. 产品结构GB3906标准还对中压开关柜的产品结构进行了规定。

开关柜由柜体、断路器、隔离开关、仪表等组件组成。

标准说明了各组件的布置和连接方式，以及相应的尺寸和电气连接。

此外，还对开关柜的绝缘、导电件、液压机构等方面的要求进行了说明。

5. 试验方法GB3906标准详细说明了对中压开关柜进行的各种试验方法。

试验内容包括机械操作试验、绝缘试验、短时应力试验等。

标准对每种试验的具体要求、试验设备和试验方法进行了规定，以确保中压开关柜的质量和可靠性。

6. 质量评定GB3906标准还对中压开关柜的质量评定进行了规定。

标准根据产品的电气性能、机械性能、环境适应性等指标进行质量评定，具体评定方法和标准的界限值在标准中有所说明。

7. 结论中压开关柜GB3906标准是我国中压开关柜行业的重要标准，通过对技术要求、产品结构、试验方法和质量评定等方面的规定，保证了中压开关柜的质量和可靠性。

在中压开关柜的设计、制造和使用过程中，应严格遵守GB3906标准的要求，以确保电力系统的安全和稳定运行。

参考文献：- 国家标准化管理委员会. 中压开关柜GB3906标准[S]. 北京: 中国标准出版社, 2015.。

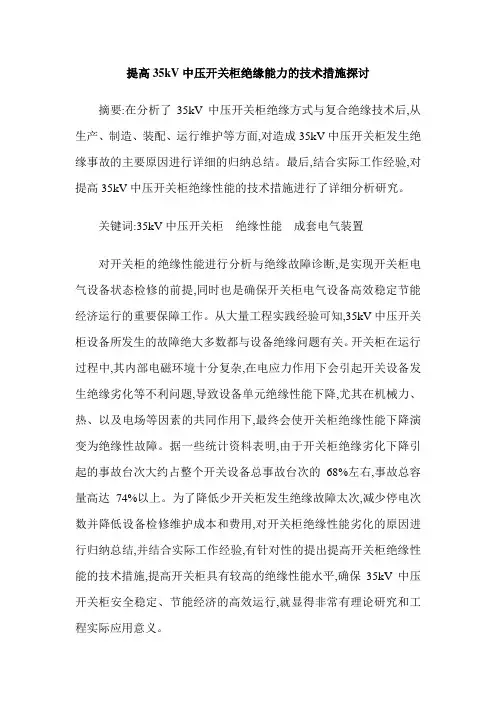

提高35kV中压开关柜绝缘能力的技术措施探讨摘要:在分析了35kV中压开关柜绝缘方式与复合绝缘技术后,从生产、制造、装配、运行维护等方面,对造成35kV中压开关柜发生绝缘事故的主要原因进行详细的归纳总结。

最后,结合实际工作经验,对提高35kV中压开关柜绝缘性能的技术措施进行了详细分析研究。

关键词:35kV中压开关柜绝缘性能成套电气装置对开关柜的绝缘性能进行分析与绝缘故障诊断,是实现开关柜电气设备状态检修的前提,同时也是确保开关柜电气设备高效稳定节能经济运行的重要保障工作。

从大量工程实践经验可知,35kV中压开关柜设备所发生的故障绝大多数都与设备绝缘问题有关。

开关柜在运行过程中,其内部电磁环境十分复杂,在电应力作用下会引起开关设备发生绝缘劣化等不利问题,导致设备单元绝缘性能下降,尤其在机械力、热、以及电场等因素的共同作用下,最终会使开关柜绝缘性能下降演变为绝缘性故障。

据一些统计资料表明,由于开关柜绝缘劣化下降引起的事故台次大约占整个开关设备总事故台次的68%左右,事故总容量高达74%以上。

为了降低少开关柜发生绝缘故障太次,减少停电次数并降低设备检修维护成本和费用,对开关柜绝缘性能劣化的原因进行归纳总结,并结合实际工作经验,有针对性的提出提高开关柜绝缘性能的技术措施,提高开关柜具有较高的绝缘性能水平,确保35kV中压开关柜安全稳定、节能经济的高效运行,就显得非常有理论研究和工程实际应用意义。

1 中压开关柜绝缘方式与复合绝缘技术1.1 中压开关柜绝缘方式35kV中压开关柜的绝缘方式,按照其布设位置大致可以分为柜内空间绝缘和内部组件绝缘两种方式[1]。

1.1.1 柜内空间绝缘方式35kV中压开关柜柜内空间的绝缘方式最普遍的是采取空气作为柜内空间的主要绝缘介质,即带电体对地及相间均以空气作为绝缘介质。

如供配电系统常用的半封闭式开关柜、金属封闭式开关柜均是以空气作为开关柜内部空间绝缘媒介。

适用于环境条件较为恶劣场所的35kV中压开关柜,其柜体内部通常采用SF6气体作为带电体对地及相间绝缘的绝缘媒介。

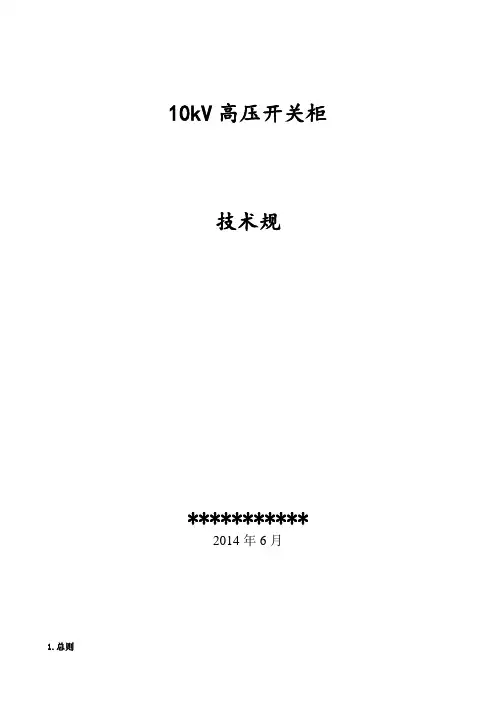

10kV高压开关柜技术规***********2014年6月1.总则1.1 本设备技术规适用于220kV****变电所增加2#主变工程10kV高压开关柜，它提出了高压开关柜及附属设备的基本功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规，供方应提供符合本规和现行国家标准、电力标准的优质产品。

其中包括以下标准：GB11022 《高压开关柜设备通用技术条件》GB311 《高压输变电设备的绝缘配合》GB1985 《交流高压隔离开关和接地开关》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T404-1997 《户交流高压开关柜订货技术条件》DL/T403-2000 《12KV-40.5kV高压真空断路器订货技术条件》GB3906-91 《3～35kV交流金属封闭开关设备》1.3 如果供方没有以书面形式对本规提出异议，则意味着供方提供的设备完全符合本规的要求。

本规所使用的标准如遇与供方所执行的标准不一致时，应按较高标准执行。

要求供方对高压配电柜有图纸深化设计能力，提供准确的二次接线图，由于本期为二期扩建工程，需与现场开关柜配合。

1.4产品必须是国家经贸委推荐或农网改造设备名册目录产品。

应获得ISO9000资格认证书或具备等同的质量资格认证书和提供该设备有效的型式试验报告或鉴定证书，这些设备已在与规定的相等或更严格的工作条件下成功地运行了较长一些的时间（至少一年以上）。

供方提供的元器件、设备必须是合同后的、新的、技术先进、质量可靠的、并有成功运行经验的产品和有良好的运行业绩。

1.5签订合同后，需方有权提出因标准和规程发生变化而产生的补充要求，具体项目及本规未尽事宜，由供需双方协商确定。

2。

环境条件2.1海拔高度：1000米2.2户环境温度：-5o C~+45 o C2.3户相对湿度：95%2.4地震烈度：7度2.5安装地点：室3。

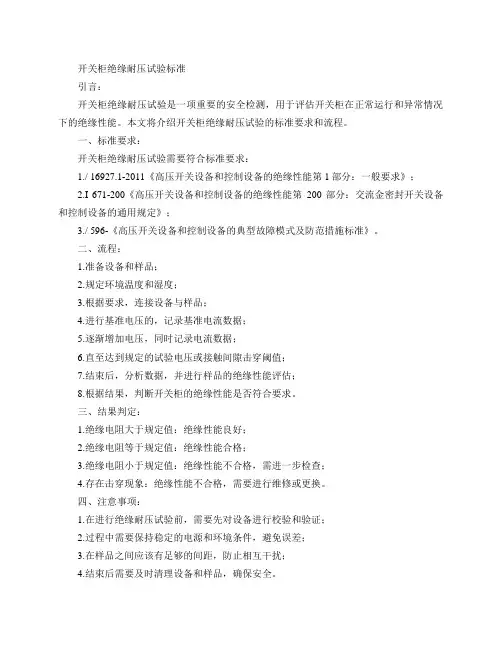

开关柜绝缘耐压试验标准引言：开关柜绝缘耐压试验是一项重要的安全检测，用于评估开关柜在正常运行和异常情况下的绝缘性能。

本文将介绍开关柜绝缘耐压试验的标准要求和流程。

一、标准要求：开关柜绝缘耐压试验需要符合标准要求：1./ 16927.1-2011《高压开关设备和控制设备的绝缘性能第1部分：一般要求》；2.I 671-200《高压开关设备和控制设备的绝缘性能第200部分：交流金密封开关设备和控制设备的通用规定》；3./ 596-《高压开关设备和控制设备的典型故障模式及防范措施标准》。

二、流程：1.准备设备和样品；2.规定环境温度和湿度；3.根据要求，连接设备与样品；4.进行基准电压的，记录基准电流数据；5.逐渐增加电压，同时记录电流数据；6.直至达到规定的试验电压或接触间隙击穿阈值；7.结束后，分析数据，并进行样品的绝缘性能评估；8.根据结果，判断开关柜的绝缘性能是否符合要求。

三、结果判定：1.绝缘电阻大于规定值：绝缘性能良好；2.绝缘电阻等于规定值：绝缘性能合格；3.绝缘电阻小于规定值：绝缘性能不合格，需进一步检查；4.存在击穿现象：绝缘性能不合格，需要进行维修或更换。

四、注意事项：1.在进行绝缘耐压试验前，需要先对设备进行校验和验证；2.过程中需要保持稳定的电源和环境条件，避免误差；3.在样品之间应该有足够的间距，防止相互干扰；4.结束后需要及时清理设备和样品，确保安全。

结论：开关柜绝缘耐压试验是确保开关柜正常运行和人员安全的重要检测手段。

通过按照相关标准要求进行，并根据结果判断绝缘性能是否合格，可以有效高开关柜的安全可靠性。

在进行前要做好设备的准备和校验工作，并严格按照流程进行操作，遵循注意事项，以确保结果的准确性和可靠性。

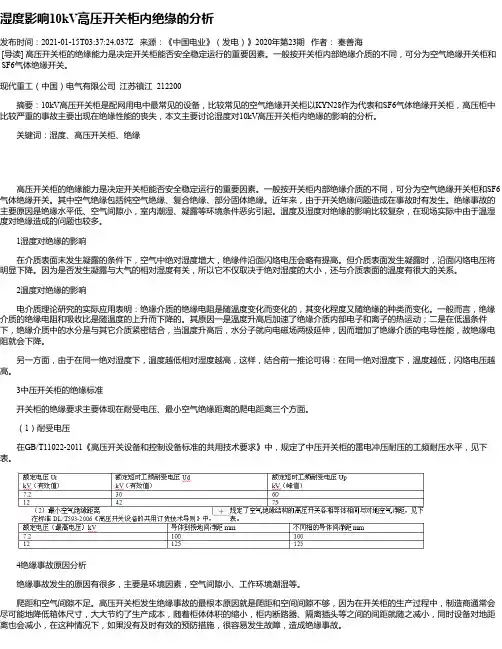

湿度影响10kV高压开关柜内绝缘的分析发布时间：2021-01-15T03:37:24.037Z 来源：《中国电业》（发电）》2020年第23期作者：秦善海[导读] 高压开关柜的绝缘能力是决定开关柜能否安全稳定运行的重要因素。

一般按开关柜内部绝缘介质的不同，可分为空气绝缘开关柜和SF6气体绝缘开关。

现代重工（中国）电气有限公司江苏镇江 212200摘要：10kV高压开关柜是配网用电中最常见的设备，比较常见的空气绝缘开关柜以KYN28作为代表和SF6气体绝缘开关柜，高压柜中比较严重的事故主要出现在绝缘性能的丧失，本文主要讨论湿度对10kV高压开关柜内绝缘的影响的分析。

关键词：湿度、高压开关柜、绝缘高压开关柜的绝缘能力是决定开关柜能否安全稳定运行的重要因素。

一般按开关柜内部绝缘介质的不同，可分为空气绝缘开关柜和SF6气体绝缘开关。

其中空气绝缘包括纯空气绝缘、复合绝缘、部分固体绝缘。

近年来，由于开关绝缘问题造成在事故时有发生。

绝缘事故的主要原因是绝缘水平低、空气间隙小，室内潮湿、凝露等环境条件恶劣引起。

温度及湿度对绝缘的影响比较复杂，在现场实际中由于温湿度对绝缘造成的问题也较多。

1湿度对绝缘的影响在介质表面未发生凝露的条件下，空气中绝对湿度增大，绝缘件沿面闪络电压会略有提高。

但介质表面发生凝露时，沿面闪络电压将明显下降。

因为是否发生凝露与大气的相对湿度有关，所以它不仅取决于绝对湿度的大小，还与介质表面的温度有很大的关系。

2温度对绝缘的影响电介质理论研究的实际应用表明：绝缘介质的绝缘电阻是随温度变化而变化的，其变化程度又随绝缘的种类而变化。

一般而言，绝缘介质的绝缘电阻和吸收比是随温度的上升而下降的。

其原因一是温度升高后加速了绝缘介质内部电子和离子的热运动；二是在低温条件下，绝缘介质中的水分是与其它介质紧密结合，当温度升高后，水分子就向电磁场两极延伸，因而增加了绝缘介质的电导性能，故绝缘电阻就会下降。

另一方面，由于在同一绝对湿度下，温度越低相对湿度越高，这样，结合前一推论可得：在同一绝对湿度下，温度越低，闪络电压越高。

高压开关柜绝缘故障分析及处理方法摘要：随着我国经济技术的发展，我国的开关柜的技术含量有了很大的提高，高压开关柜的使用，很大程度上加速了变电站的设计与建设，减少了占地面积，提高了变电站的运行质量，但开关柜的安全运行对电网的安全生产和可靠运行起着非常重要的作用。

由于在设计、制造、安装和运行维护方面存在着不同程度的问题，因而事故率比较高。

在诸多性质的开关柜事故中，绝缘事故多发生于10kV及以上电压等级，造成的后果也很严重。

本文就针对高压开关柜绝缘故障进行分析。

关键词：高压开关柜；绝缘故障；处理方法目前，高压开关柜得到了广泛的使用，其适用范围广泛，在开关设备领域应用数量越来越多，对经济社会的发展起到了良好的推动作用。

但是，根据相关调查，在国内，70%以上的高压开关柜的运行状况都处于较差的境地之中，不但受到粉尘、烟雾和蒸汽的侵袭和影响，还会因此处于复杂的环境之中，绝缘层表面被腐蚀的情况时有发生，而这一结果的出现还会进一步生成导电物，给绝缘带来了十分负面的影响。

此外，一些配出线路状况堪忧，甚至会出现接地、短路等状况，使得非故障相电压显著升高，这对非故障相的绝缘来说会造成严重的劣化影响。

尤其在一些个别高压开关柜的使用单位中，由于意识等方面的原因，对设备的检修和维护工作置之不理，对于其中出现的问题也不进行及时的处理，使绝缘事故时有发生。

高压开关柜是一种成套高压装置，其组成结构复杂，不但包括高压断路器，隔离、接地开关，还包括互感器和站用电变压器等，能够起到控制、测量、保护、调节的作用。

一、高压开关柜的类型根据安装方式的不同可以将高压开关柜分为移开式与固定式两种。

移开式又可以称为手车式，主要是指高压柜内的主要电器元件是安装在手车上的，由于手车可以抽出，互换性较好，供电的可靠性能够在很大程度上得到提高；固定式正好与移开式相反，高压开关柜内的主要电器元件是固定的，虽然不如移开式灵活，但却比较简单经济。

根据安装地点的不同主要可以将高压开关柜分为户内与户外两种。

中压开关柜绝缘方式和绝缘标准的探讨中压开关柜绝缘方式和绝缘标准的探讨中压开关柜是电力系统中重要的设备，用于控制和保护电力设备。

在中压开关柜的设计和制造过程中，绝缘方式和绝缘标准是至关重要的考虑因素。

本文将探讨中压开关柜的绝缘方式以及相关的绝缘标准。

一、绝缘方式1. 空气绝缘空气绝缘是一种常见的绝缘方式，它使用空气作为绝缘介质。

中压开关柜中的导电部件通过空气隔离，以防止电流的泄漏和短路。

空气绝缘具有成本低、维护方便等优点，但在高海拔地区或污染环境中的绝缘性能可能会受到影响。

2. 气体绝缘气体绝缘是一种使用特定气体作为绝缘介质的方式。

常见的气体绝缘介质包括硫化氢、氮气等。

气体绝缘具有较高的绝缘性能和较低的环境影响，但需要特殊的设备和维护。

3. 固体绝缘固体绝缘是一种使用固体材料作为绝缘介质的方式。

常见的固体绝缘材料包括绝缘胶、绝缘纸等。

固体绝缘具有较高的绝缘性能和较好的耐热性能，但在潮湿环境中可能会受到影响。

二、绝缘标准1. 国际电工委员会（IEC）标准IEC标准是国际上广泛采用的电气设备绝缘标准之一。

IEC标准包括了绝缘材料的性能要求、绝缘测试方法等内容，为中压开关柜的设计和制造提供了参考依据。

2. 国家标准各个国家都有自己的电气设备绝缘标准。

例如，中国国家标准GB/T 11022-2011《高压开关设备和控制设备的通用技术要求》规定了中压开关柜的绝缘性能要求和测试方法。

3. 行业标准在电力行业中，还存在一些行业标准，用于规范中压开关柜的绝缘性能。

这些标准通常由电力行业协会或专业组织制定，旨在提高中压开关柜的安全性和可靠性。

三、绝缘方式和绝缘标准的选择在选择中压开关柜的绝缘方式和绝缘标准时，需要考虑以下几个因素：1. 使用环境根据中压开关柜所处的环境条件，选择适合的绝缘方式和绝缘材料。

例如，在高海拔地区，空气绝缘可能会受到气压变化的影响，此时可以考虑使用气体绝缘。

2. 安全性要求根据中压开关柜的安全性要求，选择符合相关标准的绝缘方式和绝缘材料。

高压开关柜绝缘电阻标准
高压开关柜绝缘电阻标准是指在高压开关柜运行过程中，其绝缘电阻的合格标准。

高压开关柜作为电力系统中重要的组成部分，其正常运行不仅关乎电力系统的稳定性，还涉及人身安全问题。

而绝缘电阻是保证高压开关柜正常运行的重要因素之一。

目前，国家对于高压开关柜绝缘电阻的标准有明确要求。

按照国家标准《高压开关设备与控制设备》(GB1984-2003)的规定，高压开
关柜在正常工作状态下，其绝缘电阻应不低于2兆欧姆。

此外，还要求对于高压开关柜绝缘电阻进行定期检测，检测时间一般为一年一次。

需要注意的是，高压开关柜绝缘电阻的标准并非固定不变的，而是根据电压等级、环境湿度和温度等因素的不同而有所变化。

因此，在进行绝缘电阻检测时，需要根据实际情况进行调整。

总之，高压开关柜绝缘电阻标准的合格与否直接关系到电力系统的安全稳定运行。

各单位要切实加强对高压开关柜的维护保养和定期检测，确保其在正常使用过程中能够保持良好的绝缘性能。

- 1 -。

高压开关柜绝缘电阻标准在高压开关柜的设计和运行过程中，绝缘电阻是一个非常重要的参数。

绝缘电阻的大小直接影响着设备的安全性和可靠性，因此对于高压开关柜的绝缘电阻标准有着严格的要求。

首先，高压开关柜的绝缘电阻标准应当符合国家标准和行业规范的要求。

国家标准和行业规范是保证设备安全可靠运行的基础，其中包括了对绝缘电阻的具体数值要求和测试方法等内容。

在设计和制造高压开关柜时，必须严格按照这些标准进行，以确保设备符合国家法律法规的要求。

其次，高压开关柜的绝缘电阻标准还应考虑设备的实际运行环境和使用条件。

不同的工作环境和使用条件对绝缘电阻的要求可能会有所不同，例如在潮湿、多尘、高温或低温环境下，对绝缘电阻的要求可能会有所不同。

因此，在制定绝缘电阻标准时，需要充分考虑到设备的使用环境，以确保设备在各种条件下都能够保持良好的绝缘性能。

另外，高压开关柜的绝缘电阻标准还应当包括对绝缘材料和绝缘结构的要求。

绝缘材料的选用和绝缘结构的设计直接影响着设备的绝缘性能，因此在制定绝缘电阻标准时，需要对绝缘材料的性能指标和绝缘结构的设计要求进行详细的规定，以确保设备在设计和制造过程中能够使用符合要求的绝缘材料和绝缘结构。

最后，高压开关柜的绝缘电阻标准还应当包括对绝缘电阻测试的要求。

绝缘电阻测试是保证设备绝缘性能的重要手段，因此在制定绝缘电阻标准时，需要对绝缘电阻测试的方法、设备和要求进行详细规定，以确保设备在出厂前和运行过程中都能够进行准确可靠的绝缘电阻测试。

总之，高压开关柜的绝缘电阻标准是保证设备安全可靠运行的重要依据，它不仅需要符合国家标准和行业规范的要求，还需要考虑设备的实际使用环境和条件，对绝缘材料、绝缘结构和绝缘电阻测试等方面进行详细规定，以确保设备具有良好的绝缘性能。

只有严格遵守这些标准和要求，才能保证高压开关柜在运行过程中不会因为绝缘问题而发生故障，从而确保设备的安全可靠运行。

开关柜铜排的绝缘2022年中压开关设备市场价值将达到151亿美元。

其中空气绝缘开关设备市场占整体份额73.62％以上，一般用于工业，商业及住宅应用，随着土地资源的减少，紧凑型开关柜需求也逐年上升。

空气绝缘绝缘开关柜中铜排只要满足不小于125mm，铜母排就需要采用任何绝缘包覆，但对于一些电气距离小的紧凑型开关柜，采用绝缘包覆可以有效降低电气间隙，减小开关柜尺寸。

母排的绝缘处理典型的有两种方法，一种是包覆热缩套管，热缩套管的耐热温度是125度，一般来说只要铜排温升不是过高，热缩套管可以长期使用，不会破坏，空气净距也可以明显减少，如瑞侃BPTM热缩套管，在12kV 75kV 冲击耐压空气净距只要大于65mm就可以。

因此550开关柜相间距150mm 还采用80mm宽包热塑套管铜排，净距70mm可以使用。

而铜排环氧硫化涂敷则是更加有效的绝缘方式，绝缘粉末涂敷工艺对柜内的母线、母排进行绝缘处理，尤其是在40.5kV开关柜中的应用，缩小相间、相对地的距离，减小柜体体积，同时提高开关柜的整体质量。

环氧树脂涂层铜排的工艺：切割，弯折，冲压。

粉末涂料是用单一的合成树脂或者在树脂中加入固化剂、改性剂、颜料和填料,经热熔混合后冷却,将固体块粉碎成粉末过筛而成的热固性涂料。

粉末涂料可以用硫化床、静电喷涂或其他一些方式涂敷于金属表面起着装饰、防腐、绝缘等作用。

铜排绝缘工艺种类分为热喷涂、热浸涂、静电喷涂、静电流化床喷涂。

环氧树脂涂层铜排的特点：电流大电阻小，具有较好的耐碱性、耐热性、耐腐蚀性和电绝缘性。

它既保持了铜排原有的强度和刚度，又具有塑料涂层防腐性能优良、光滑**等特点，从而大大延长了铜排的使用寿命。

把铜排不需要涂敷的地方用锡纸包起来，高温预热，在硫化床里面吸附环氧树脂粉末，固化后形成坚硬、可靠的固体绝缘层，特别适用于形状复杂、热塑套管难以包覆的铜排零件。

硫化环氧树脂涂层，耐电强度、耐热很优秀，在理论上，它的击穿强度大于52kV/mm。
