补连塔煤矿2-2煤三盘区巷道底鼓防治技术
田臣;侯志成;刘英杰
【期刊名称】《煤炭科学技术》
【年(卷),期】2015(0)S1
【摘要】针对补连塔煤矿2-2煤三盘区巷道底鼓严重,分别从开采深度、底板岩性、采动影响等方面详细分析了巷道底鼓影响因素,并根据分析结果分别采取混凝土反
底拱、铺设混凝土预制块、加大巷道煤柱宽度及与巷道加强支护相联合等多种防治技术进行现场试验。
通过试验效果的对比发现,采取'铺设混凝土预制块+顶帮加强
支护+超前段密集单体支护'的综合防治技术,可以有效控制巷道底鼓,能满足现场安
全高效生产的要求,经济效益显著。
【总页数】4页(P32-35)
【关键词】巷道底鼓;采动影响;加强支护;防治技术
【作者】田臣;侯志成;刘英杰
【作者单位】神华神东煤炭集团有限责任公司榆家梁煤矿;神华神东煤炭集团有限
责任公司生产管理部
【正文语种】中文
【中图分类】TD327.3
【相关文献】
1.五阳煤矿回采巷道底鼓防治技术实践 [J], 汪健民
2.浅析煤矿巷道底鼓原因及防治技术 [J], 邓金瑞
3.补连塔煤矿2-2煤三盘区掘锚机组优化改造 [J], 李伟
4.平煤集团各矿井巷道底鼓防治技术 [J], 赵晓举
5.浅析煤矿巷道底鼓原因及防治技术 [J], 杜艳春
因版权原因，仅展示原文概要，查看原文内容请购买。

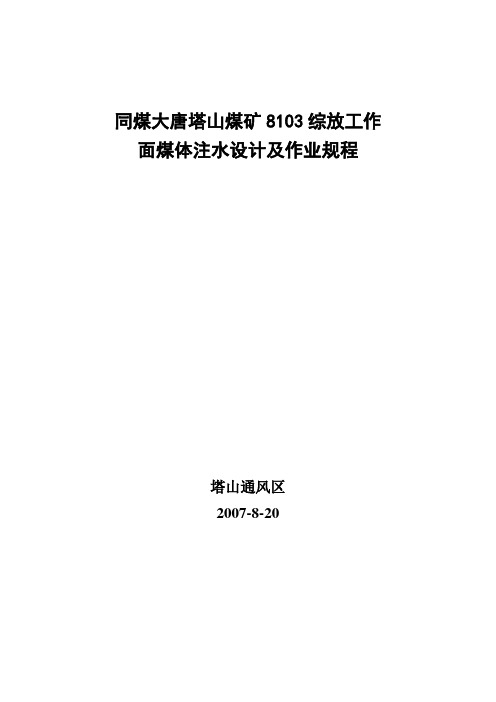

同煤大唐塔山煤矿8103综放工作面煤体注水设计及作业规程塔山通风区2007-8-20一、概述为增加煤体湿度，减少煤尘飞扬，创造良好的作业环境，确保矿井安全生产和员工的身体健康，同时也为降低煤体瓦斯的赋存量，现对8103综放工作面进行煤体注水。
（一）、地质情况塔山井田属大同向斜的中东翼，为一走向北东，倾向北西的单斜构造，地层倾角一般在5度以内，井田外东部煤层露头处地层倾角较大，由南至北倾角40—70°，局部直立。
井田内大部分地区的地层产状平缓，仅有缓波状的起伏，发育次级褶皱，塔山矿区主要有史家沟向斜，盘道背斜和老窑沟向斜，对煤层的开采影响不大。
井田内断裂构造发育，有两组断层群。
共有断层60多条，绝大多数为正断层，只有三条为逆断层，其中断距在30m以上的有8条，对矿井的开拓及开采有一定的影响。
（二）、火成岩侵入及对煤层开采的影响井田内侵入的火成岩主要为煌斑岩，以岩床侵入煤层为主。
岩浆由上部强度较小的煤层开始，依次侵入2#、3#～5#煤层，到8#煤层已基本无影响。
煤层被火成岩侵入后，在煤层中上部形成了坚硬的煌斑岩，在煌斑岩下方形成的混煤结构却较疏松、性脆易碎，难以支护，给巷道掘进和工作面回采造成了很大的困难。
（三）、煤层条件塔山矿开采的石炭系太原组3#－5#煤层，埋深300－500m。
煤层稳定、厚度大，沉积环境不稳定，结构复杂，分岔合并现象频繁首期准备开采的塔山区一、二盘区3#～5#合并层，厚度为1.63m～29.21m，平均厚度15.72m。
由于受到火成岩侵入影响，上部出现一层lm～4m的硅化变质煤层，因此煤层平均可采厚度降为9.65m左右。
各主要煤层以l／3焦煤和气煤为主，伴有零星的1／2中粘煤及弱粘煤。
由于火成岩的侵入，煤质变化十分复杂，3#－5#煤层中含有分布面积较大的以贫煤为主、无烟煤和刁二粘煤为辅的“混煤”，此外还有“硅化煤”及少量天然焦。
（四）、瓦斯、煤尘、煤的自燃据据2006年大同煤矿集团矿井瓦斯等级鉴定批复结果，塔山矿井瓦斯的绝对涌出量为5.07m3/min，相对涌出量为1.02 m3/t，二氧化碳绝对涌出量为5.15m3/min，相对涌出量为1.03 m3/t，为低瓦斯矿井。
122021年第4期中孔注浆锚索在破碎顶板支护中应用分析刘建君（晋能控股煤业集团公司，山西 大同 037001）摘 要 针对塔山煤矿三盘区2305巷掘进期间受集中应力影响，巷道顶板出现下沉、破碎以及肩角煤柱垮漏等现象，合理分析了传统锚杆（索）支护存在的主要问题，提出了终孔注浆锚索支护。
该支护实现了锚索全长锚固、锚索与顶板耦合支护，巷道顶板下沉量控制在0.24 m 以下，大大提高了顶板稳定性，取得了较好的效果。
关键词 巷道；注浆；锚索；应用中图分类号 TD353 文献标识码 B doi:10.3969/j.issn.1005-2801.2021.04.005Application Analysis of Medium Hole Grouting Anchor Cable in Broken Roof SupportLiu Jianjun(Jinneng Holding Coal Group Company, Shanxi Datong 037001)Abstract : In view of the phenomenon that 2305 roadway in third panel area of Tashan Coal Mine is affected by concentrated stress during excavation, such as roadway roof subsidence, breakage and shoulder angle coal pillar collapse and leakage, this paper reasonably analyzes the main problems existing in traditional bolt (cable) support, and puts forward the final hole grouting anchor cable support. The support realizes the full-length anchoring of anchor cable and the coupling support of anchor cable and roof. The roof subsidence of roadway is controlled below 0.24 m, which greatly improves the stability of roof and achieves good results.Key words : roadway; grouting; anchor cable; application收稿日期2020-11-17作者简介 刘建君（1986—），男，毕业于太原理工大学安全工程专业，工程硕士，工程师，现就职于大同煤矿集团有限责任公司掘进开拓办公室，从事掘进安全管理工作。
中厚煤层复合顶板切顶成巷无煤柱开采技术宋鹏【摘要】为了解决因工作面回采巷道掘进量大而导致矿井衔接紧张,以及工作面区段煤柱过大、资源损失严重的问题,基于塔山矿8304工作面地质条件和工作面及巷道上覆岩层变形特征,探讨了中厚煤层复合顶板切顶成巷无煤柱开采技术工艺参数,包括切缝钻孔施工深度、切顶爆破技术参数、恒阻大变形锚索补强支护参数、以及切顶留巷补强支护参数等.并进行了现场工业性试验,结果表明:塔山矿8304工作面正常回采时,工作面日均推进为6～8 m;切顶留巷巷道成型效果好,巷道围岩变形、顶板离层均不大,能够满足巷道安全使用要求;锚索受力良好,没有出现锚索拉断现象.【期刊名称】《江西煤炭科技》【年(卷),期】2019(000)003【总页数】4页(P63-66)【关键词】中厚煤层;复合顶板;切顶成巷;无煤柱【作者】宋鹏【作者单位】大同煤矿集团有限责任公司,山西大同 037000【正文语种】中文【中图分类】TD353;TD823切顶卸压自成巷通过切断直接顶岩层，阻断应力传递路径，利用顶板冒落矸石充填采空区，并支撑顶板岩体，达到控制巷道围岩的目的。
何满潮[1-2]院士已详细研究了切顶卸压自成巷相关技术工艺，并对复合顶板切顶爆破技术参数和矿压分区特征及影响因素进行了研究。
吴松和陈鹏[3]对切顶成巷巷旁挡矸技术及应用情况进行了研究。
闫树鹏[4]和靳鹏飞[5]结合各自矿井的情况对切顶成巷的应用情况及效果进行了分析。
本文结合塔山矿地质条件，研究了中厚煤层复合顶板切顶成巷无煤柱开采的相关技术工艺，可为类似矿井提供参考。
1 工程概况塔山矿现开采4 号煤层，8304 工作面为三盘区东翼首采面，煤层厚度1.80～3.55 m，平均3.1 m；倾角2°～6 °，平均4 °；埋深367～411 m；工作面走向长750 m，倾斜长127 m，采高3.1 m。
煤层直接顶为泥岩，平均厚度1.47 m，老顶为细沙岩，平均厚度3.88 m，直接底为泥岩，平均厚度3.20 m，顶板结构复杂，属复合顶板，岩石碎胀系数为1.41。
浅谈塔山煤矿3#~5#煤层放顶煤开采难度大原因作者：陈祚晖陈晓伟满建军来源：《环球市场》2017年第15期摘要：综采放顶煤技术起源于20世纪50年代的欧洲，但真正获得发展并逐步成熟则归功于我国。
由于综采放顶煤掘进率低、产量高、吨煤成本低、工作面搬家次数少、安全系数高等显著优势，尤其是近十年来大采高、高可靠性设备的研制发明，使得其已成为我国厚煤层、特厚煤层的主要开采方法。
但是，综采放顶煤技术也有其局限性，本文主要根据综采放顶煤技术局限性，分析塔山煤矿3#～5#煤层首采30501工作面开采难度大原因。
关键词：放顶煤开采难度大原因一、研究背景中煤塔山煤矿3#～5#煤层首采工作面为30501工作面，其走向长1873m，倾斜长154m。
根据T2006-1、T2006-2、白20#地面勘探钻孔及井下地质钻孔10217-1-10#孔，工作面煤层总厚为12.70～18.50m，平均厚度为15.96m，煤层普氏系数3.0～4.0，煤层中普遍含5～9层夹矸，夹矸单层厚度为0.07～0.85 m，局部夹矸大于0.85m，夹矸总厚2.39～4.60m，平均3.47m，夹矸岩性为褐色高岭岩、灰黑色炭质泥岩为主。
直接顶厚度4.20～4.85m，平均4.57m，褐色铝土质泥岩，致密，硬度小，易碎，有滑感，局部地段顶部有褐色高岭质泥岩，性脆，易碎，底部有少量的炭质粉砂岩。
地面标高为1360～1528m，平均1444m，煤层埋藏深度498～374m，平均埋藏深度为436m。
30501工作面向上4.20～4.85m（平均4.57m），为本矿2#煤层10201工作面采空区；30501工作面向上267～280m为四老沟矿开采的侏罗系大同组14#煤层采空区；30501工作面向上299～317m为侏罗系大同组11#煤层采空区。
二、3#～5#煤层开采难度大原因1、2#煤采空区下开采影响30501工作面向上4.20～4.85m（平均4.57m）为本矿2#煤层10201工作面采空区，该工作面于2008年8月～2009年10月回采完毕。
三盘区3-5#煤层胶带运输机大巷搭接硐室砌碹工程施工作业规程会审综合意见目录第一章总述 ..................................................... - 4 -一、编制依据 ...................................................... - 4 -二、编制原则 ...................................................... - 4 -三、工程概况 ...................................................... - 4 -四、支护要求 ...................................................... - 4 -五、施工条件 ...................................................... - 5 -六、施工要求 ...................................................... - 5 -七、工程特点、重点及难点........................................... - 5 -第二章项目管理机构及项目经理部组成............................... - 6 -一、施工组织指导思想............................................... - 6 -二、现场施工组织机构............................................... - 6 -三、施工队伍及任务安排............................................. - 6 -四、劳动力计划 .................................................... - 6 -第三章施工机械设备、材料配备情况................................. - 8 -第四章施工部署.................................................. - 9 -一、施工准备 ...................................................... - 9 -二、辅助生产系统 .................................................. - 9 -第五章施工方案及方法............................................. - 9 -一、施工工艺 ...................................................... - 9 -第六章施工工期及工期保证措施.................................... - 17 -一、施工工期 ..................................................... - 17 -三、工期保证措施 ................................................. - 18 -第七章质量保证措施.............................................. - 19 -一、质量目标 ..................................................... - 19 -二、质量保证体系 ................................................. - 19 -三、检试验计划 ................................................... - 21 -四、质量保证措施 ................................................. - 21 -五、施工工艺质量控制措施.......................................... - 22 -六、成品保护的保证措施............................................ - 24 -七、降低工程造价的施工措施........................................ - 24 -第八章安全保证措施.............................................. - 25 -一、安全目标 ..................................................... - 25 -二、安全保证体系 ................................................. - 25 -三、安全管理职责 ................................................. - 26 -四、安全管理制度 (29)五、施工安全保证措施 (29)第九章文明施工与环境保护 (36)一、文明施工措施 (36)第十章灾害应急措施及避灾路线 (36)一、灾害应急措施 (36)二、避灾路线 (37)塔山矿井三盘区3-5#煤层胶带运输机大巷搭接硐室砌碹工程施工作业规程第一章总述一、编制依据1、塔山矿井三盘区3-5#煤层胶带运输机大巷搭接硐室工程施工图纸。
2、施工及验收规范、规程及标准《煤矿安全规程》《煤矿井巷工程质量检验评定标准》MT5009-94《建筑施工高处作业安全技术规范》 JGJ80-91《建筑机械使用安全技术规程》JGJ33-86《施工现场临时用电安全技术规范》JGJ46-88《建设工程施工现场供用电安全规范》GB50194-93《建筑施工安全检查标准》JGJ59-99《建筑施工门式钢管脚手架安全技术规范》JGJ128-20003、国家及塔山煤矿关于工程建设现行的工程质量、安全、环境保护、文明施工等方面的法律、法规、条例。
二、编制原则1、质量目标明确，保证措施完善，确保施工质量。
2、安全目标明确，保证措施可靠保障安全。
3、工期目标明确，计划安排合理，确保施工工期。
4、施工部署、施工方案、方法、工艺先进科学，符合环保要求。
5、保护环境，文明施工。
三、工程概况三盘区3-5#煤层皮带搭接硐室混凝土砌碹工程，需要砌碹长度66.346m；其中1—1断面长度53.346m，该段硐室为直墙半圆拱形，墙高6m，硐室半径5m，硐室净高11m，净宽10m；2—2断面长度3m，该段硐室为直墙半圆拱形，墙高2m，硐室半径2.5m，硐室净高4.5m，净宽5m。
2—2断面与1—1断面过渡段长度10m，巷道成放射状。
四、支护要求1、硐室1-1断面，采用双层钢筋混凝土砌碹，混凝土厚度600㎜，钢筋间排距300×300mm，钢筋采用Ø22螺纹钢筋，每层钢筋网采用Ø10连接，成梅花状布置，间距600mm，混凝土强度C35。
2、2—2断面及侧喇叭口过渡断面均采用双层钢筋混凝土砌碹，混凝土厚度600㎜，钢筋间排距300×300mm，钢筋采用Ø22螺纹钢筋，每层钢筋网采用Ø10连接，成梅花状布置，间距600mm，混凝土强度C35。
3、硐室两侧施工16个起重机立柱，起重机立柱镶嵌入墙内，立柱采用钢筋混凝土砌碹，钢筋规格及间距：Ф25@112.5、Ф25@183、Ф10@100，天车立柱混凝土强度C35。
为保证立柱的稳固性用锚杆把立柱钢筋柱固定在帮部。
4、为了防止渗水，砌碹混凝土中添加BR-3增强型防水剂，加入量均为40kg/m3，消耗量为45.4t；施工时施工工程量由现场根据实际情况自行决定和计算。
五、施工条件1、施工用压风、水、电施工用压风、静压水从+1070回风大巷永久压风管和静压水管用4寸铁管和2寸铁管接至施工地点。
供电从一盘区变电所配电点接至施工地点。
六、施工要求1、质量要求工程施工质量至少达到业主规定合格质量要求，力争达优良工程，工程质量标准执行国家现行的《煤矿井巷工程施工及验收规范》。
2、安全要求施工中实现“零死亡”、零重伤，轻伤少于3人次。
七、工程特点、重点及难点通过对本工程施工图纸资料，结合我处以往类似工程施工经验、现有设备、技术力量及项目管理水平，经过认真分析总结，本工程特点、重点及难点如下：1、工程特点：（1）砌碹巷道断面大、工期较紧。
（2）属硐室施工；2、工程重点：（1）混凝土现场搅拌施工管理，确保混凝土施工强度；（2）碹胎较大现场支设安全管理。
第二章项目管理机构及项目经理部组成一、施工组织指导思想加强领导、强化管理、确保工期、安全生产、质量优良。
二、现场施工组织机构为创优质工程、确保工期，我单位将选派具有丰富经验、懂技术、善管理，长期从事煤矿工程建设的人员担任项目经理，配齐各种管理人员，对整个工程进行统一管理、统一组织，项目部各职能部门将配备长期从事煤矿工程建设的精干力量，齐心协力处理好各种关系，搞好本工程。
（后附：施工现场组织机构框图）三、施工队伍及任务安排根据本工程特点，按照各施工班，具体分工如下：木工班：负责地面制作木模板。
混凝土砌碹班：负责砌碹支拆模、混凝土搅拌浇注及与此相关的施工作业；钢筋班：负责硐室和行车架腿钢筋制做和绑扎以及型钢铺设等。
机电运输班：负责施工动力（风、电）供应、设备机具维护检修、工程材料运输等。
各作业班组在项目部统一协调指挥下分工合作，确保工种人员、物资设备的合理调配和利用。
同时项目部成立以生产为首的工程协调小组，负责工程所需要的人、财、物等各项资源，保证工程的需要，以保障工程总目标的实现。
四、劳动力计划根据工程特点，抽调有煤矿工程施工经验，能打硬仗的人员分别组成3个施工作业班组，劳动力配备详见《施工人员配备表》。
项目部人员配备表施工人员配备表（本表人员按施工高峰期安排，各班组可根据工作面增减、工作量大小可作适当调整）项目经理负责整个项目部各个方面整体部署；技术经理分管施工技术、质量监管，下设工程技术部，负责对工人施工技术贯彻、施工技术现场指导、施工资料记录；生产经理分管施工现场组织生产、工序合理安排；安全经理分管地面、井下施工现场安全工作安排、部署和安全监督，下设安监部，负责现场跟班进行安全监督；项目书记分管物资供应保证，下设物资供应部、预算部、财务部，对工程进度、材料计划、资金运转统一调配。
