补光灯参数

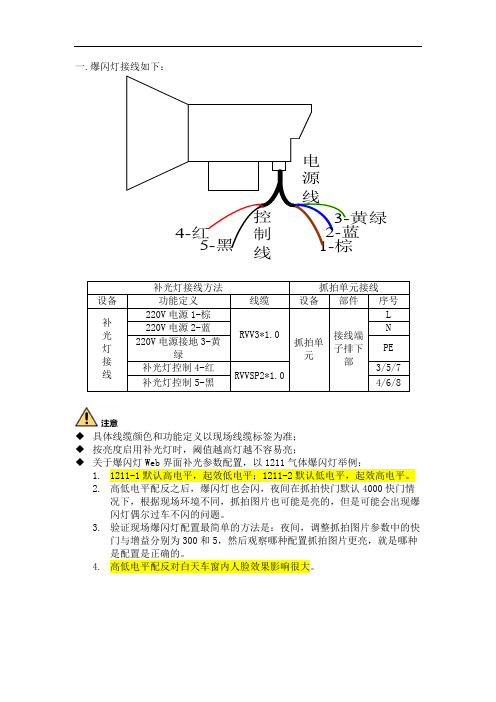

一.爆闪灯接线如下：黄绿◆具体线缆颜色和功能定义以现场线缆标签为准；◆按亮度启用补光灯时，阈值越高灯越不容易亮；◆关于爆闪灯Web界面补光参数配置，以1211气体爆闪灯举例：1.1211-1默认高电平，起效低电平；1211-2默认低电平，起效高电平。

2.高低电平配反之后，爆闪灯也会闪，夜间在抓拍快门默认4000快门情况下，根据现场环境不同，抓拍图片也可能是亮的，但是可能会出现爆闪灯偶尔过车不闪的问题。

3.验证现场爆闪灯配置最简单的方法是：夜间，调整抓拍图片参数中的快门与增益分别为300和5，然后观察哪种配置抓拍图片更亮，就是哪种是配置是正确的。

4.高低电平配反对白天车窗内人脸效果影响很大。

电子警察常用频闪灯型号为：SL-2102-1；SL-2102-2；SL-2111-1；SL-2000A；3-黄绿◆具体线缆颜色和功能定义以现场线缆标签为准◆单元护罩小灯若有，用于补车牌光，夜间开启保证捕获率，补光灯参数默认低电平，起效脉冲。

◆海康频闪灯控制方式、补光灯参数说明及开关量电平量说明：5V占空比周期海康频闪灯，如2102-1、2102-2,、2000A、2111等；均是受一个脉冲信号控制，是在周期中高电平灯亮、低电平灭；补光灯参数起效脉冲、默认低电平。

电平量灯指的是需要外接一个有源的脉冲信号，开关量灯指的是需要外接一个无源的脉冲信号。

以2002C举例：蓝3-黄绿◆项目现场2002C一般采用光敏控制，光敏模块在10s内一直没有感到光信号，补光灯就会亮起来；◆若需要抓拍机控制补光灯按时间启用，则将“辅助开启”接在抓拍机的IO口（F口），在收到高电平信号时，灯就会亮起来；◆直接短接“辅助开启”会亮的是开关亮灯，不会亮的是电平亮的灯；◆“低亮控制”一般不接，直接短接后，补光灯的亮度会降低到原来的60%，或者可以接到相机的IO口（F口），按时间切换亮度，在高电平下，亮度会降低；◆智慧监控web界面补光灯参数配置，“辅助开启”对应的IO口选择常亮灯模式，建议按时间启用，即可按时间控制灯的亮灭；“低亮控制”对于的IO 口选择常亮灯模式，建议按时间启用，即可按时间控制灯的亮度（两档）。

植物补光灯——你可能不知道的小知识展开全文设施农业补光系统的功能是为植物提供合适的光照，有的是为了延长种植季节甚至达到全年种植的目的，有的是为了最大限度提高作物产品的产量和品质，有的是为了打破植物生长规律，从而提前或推迟开花或结果的时间。

在发达国家和地区，补光在花卉、蔬菜、瓜果甚至牧草等方面有着大规模和成熟的应用，其中大多数对作物的周年生长很重要，另外，补光系统对育苗的作用也是非常大的。

目前市场上广泛应用的主要有四类补光灯，简介如下：一、农用高压气体放电灯（HID）HID是目前电光转换效率最高的，最具可行性的，也是市场应用最广泛的植物补光产品，HID又可以分为两类产品：1. 金卤灯金卤灯能够产生大量的蓝光，蓝光可以明显促进植物生长，尤其是对绿叶植物，蓝光使植物更紧凑和健壮。

如果没有日照或者日照明显不足，金卤灯的光品质较接近太阳光，最适合做主光源，为植物提供主要的光照来源。

金卤灯的经济运行时间是1万小时，超过这个时间，灯泡并不是不亮了，而是经过这么长的时间，灯已经老化，发光效率已经很低（更多的电能直接变成热散掉了，而不是光），一般不建议等到它不亮了才更换灯泡，那样可能耗费的电能更多而光照又不能满足要求。

2. 高压钠灯高压钠灯发出来的光以红橙色为主，也包括一小部分蓝光。

这种光对促进植物开花结果效果明显，在日照相对不足时，高压钠灯是理想的光源，用于适当增加光照；也因此，高压钠灯是目前应用最广泛的植物补光光源。

高压钠灯的大量应用，还有其它原因。

一是寿命长，能达到金卤灯的2倍，但灯泡老化后，它会耗费更多电能，同时发出的光更少，也就是发光效率会急剧下降。

二是它发光效率很高，1000瓦的灯泡能达到140流明/瓦，100瓦的也能达到105流明/瓦。

高压钠灯也有不足--------发出的光中蓝光比例很低。

在育苗过程中，单独使用钠灯补光，这可能导致叶片细长、徒长。

当然，如果把高压钠灯和金卤灯混合应用在温室里（没有日光），或者高压钠灯配合日光使用，可能可以避免这个现象。

ITS 频闪补光灯产品特点：产品说明书◆ 采用德国频闪技术，德国频闪灯管 型号：LZD-SA200-Z （交流型） ◆ 具有频闪能力，最快达9次/秒 专利号： ZL200920188198.5◆ 亮度、频闪速度可调◆ 超长寿命，间歇频闪≥300万次 ◆ 回电时间短，节能环保◆ 同步TTL 触发、485、试闪按纽等触发方式◆ 三脚架、云台、万向节等安装方式◆ 室内/外型密封设计，防雨，防尘◆ AC220V 输入◆ 支持单路、双路触发产品应用：◆ 固定电子警察系统 ◆ 移动电子警察系统合肥路之达智能科技有限公司HeFei LuZhiDa lintelligent&science tech Co.,LTD安装：产品为室内/外型，密封设计，防雨，防尘。

并提供标准接口，兼容三脚架、云台、万向节等安装方式。

一、打开上盖，并将电源线和信号线引进防护罩内；二、将AC220V 电源线和后挡板上的“AC220V ”端子相连，根据使用情况将信号线分别与后挡板上“+ TRIG -”（同步触发）、“+ 485 -”相连，并设置好拨码开关(具体设置方法参“使用”和“设置”)； 三、锁紧防水螺母，合上上盖，安装完成。

使用：一、 采用485控制方式触发：1、 将信号线与“+ 485 -”端子相连；2、 波特率为57600；3、 485命令为单字节控制命令方式，如表1示： 表1注：1、 ADD1、ADD2和ADD3的地址对应DIP1的1、2、3的设置地址；2、 Bit0，Bit1，Bit2的值为任意值；3、 表1示例表示补光灯的485地址为001；二、 用同步TTL 触发(TRIG)：将信号线与“+ TRIG -”端子相连；三、 采用试闪触发：整机通电后，按“TEST ”按纽开关可触发灯管。

BitBit7Bit6Bit5 Bit4Bit3Bit2Bit1Bit0值： 1（固定） 0（固定）ADD3 ADD2ADD1* * * 例：11设置：一、端子：“AC220V”为交流220V电源输入，“+ TRIG -”为TTL同步触发信号输入，“+ 485 -”为485控制信号输入，“+ GK –”为光控开关接口；二、开关： 表2DIP1为485地址设置和单路、双路触发切换(表2)：参数（表3）： 表3型号：LZD-SA200-Z功率工作电压工作温度相对湿度触发方式80W/160W AC220V/50Hz -20~60℃(-4~140℉) 0~90%(无冷凝) 485信号、TTL、试闪档位闪光时间最大闪光次数整机重量最大外形(CM)2 1~2毫秒 5~9次/秒 1.7KG 32.7*11.9*11.5常见故障与解决（表4）： 表4常见故障原因分析解决方法其它原因及处理整机无电，主板上LED 不亮检查后挡板上电源进线端子和主板上“AC220V”端子是否松动… 检查保险丝是否熔断…重新接线，更换保险丝返厂处理485或TTL无触发，TEST触发检查后挡板上“485”和“TRIG”进线是否松动…重新接线返厂处理注意事项：1、产品内部有高压危险，非专业人员不得打开，操作；2、不建议在高档位下长时间频闪，否则影响产品使用寿命。

LED补光灯使用说明书V1.0.0声明：使用设备前请仔细阅读本说明书，阅读后请妥善保存。

产品请以实物为准，说明书仅供参考。

产品实时更新，如有升级恕不另行通知。

最新程序及补充说明文档敬请与公司客服部联系。

目录1系统功能 (1)2技术参数 (2)3产品外形尺寸 (3)4安装说明 (4)4.1 电源线 (4)4.2 信号线 (4)4.3 本体接线 (5)4.4 补光灯接入相机连线 (5)4.5 补光灯频闪信号级联说明 (6)4.6 RS485连线 (7)4.7 上电时间 (7)5软件调试说明 (8)5.1 内部参数设置说明 (8)5.1.1 软件界面 (8)5.1.2 操作说明 (9)5.1.3 注意事项 (11)5.2 程序升级说明 (11)6有毒有害物质说明 (14)1系统功能1）频闪触发与抓拍主机频闪信号输出相连，通过频闪信号控制LED灯的一定频率的亮灭，达到同步为视频补光的效果，同时人眼辨识出的是LED灯常亮状态。

2）频闪同步输出功能用于一台抓拍相机对应多个补光灯的情况，该输出线可以级联的方式连接下一台补光灯的频闪触发线，达到多车道同步补光的效果。

3）爆闪触发与抓拍主机爆闪信号输出相连，通过爆闪信号控制LED灯瞬间的高亮，亮度是频闪亮度的十几倍，达到同步为图片抓拍补光的效果。

（纯频闪灯无此功能）4）提供RS485通信功能，可对补光灯内部参数进行设置。

2技术参数3产品外形尺寸图 1 产品外形（单位：mm）图 2 产品尺寸（单位：mm）4安装说明4.1 电源线图 3 电源线4.2 信号线图 4 信号线4.3本体接线图 5 LED补光灯本体效果图LED补光灯本体下部包含两个接口，电源接口即连接图3的电源线。

信号接口即连接图4的信号线。

4.4补光灯接入相机连线AC220V爆闪触发EX频闪触发ST图 6 补光灯接入相机连线图爆闪触发EX与频闪触发ST的+、-分别接相机相应的信号输出线。

4.5 补光灯频闪信号级联说明AC220V频闪触发ST AC220V频闪触发ST频闪同步输出SOSO图 7 补光灯频闪信号级联示意图如图所示，当一台相机配有多个补光灯时，需要对视频同步补光，只需将相机的频闪输出连接在第一台补光灯的频闪触发线上，然后将第一台补光灯的频闪同步输出SO 连接到第二台补光灯的频闪触发线上即可，后面的补光灯以此类推。

水摄补光灯使用方法全文共四篇示例，供读者参考第一篇示例：水摄补光灯是水下摄影中常用的一种辅助灯光设备，它能够为摄影者在水下拍摄时提供额外的光源补光，帮助拍摄者捕捉更清晰、更真实的水下画面。

正确认识和使用水摄补光灯，对于水下摄影的提升至关重要。

下面就让我们一起来了解一下水摄补光灯的使用方法。

一、准备工作1. 选择合适的水摄补光灯在购买水摄补光灯时，首先要考虑的是灯的亮度和色温。

一般来说，水下环境的光线较为昏暗，因此要选择亮度足够高的水摄补光灯，以确保能够为拍摄提供充足的光源。

色温也是一个需要考虑的因素，要选择能够还原水下真实色彩的水摄补光灯。

2. 熟悉水摄补光灯的结构和功能在使用水摄补光灯之前，要先熟悉灯的结构和功能，了解各个按钮和调节旋钮的作用，以便在拍摄时能够快速调整灯光的亮度和色温。

3. 充电和安装在使用水摄补光灯之前，要确保灯充满电，避免在水下拍摄时因为电量不足而影响拍摄效果。

在安装水摄补光灯时要注意灯与相机的配合，确保灯光能够有效覆盖拍摄物体。

二、水下拍摄中的使用方法1. 调整灯光亮度和色温在水下拍摄时，由于光线较为昏暗，因此需要水摄补光灯的辅助。

拍摄者可以根据实际拍摄环境和拍摄对象的需要，调节灯光的亮度和色温。

一般来说，当拍摄较为细节丰富的物体时，可以调高灯光亮度，以便捕捉更清晰的细节；而当拍摄生物或者人物时，可以适度降低灯光亮度，避免造成过度曝光。

2. 控制灯光照射角度在使用水摄补光灯时，要注意控制灯光的照射角度，避免直射到拍摄对象身上造成过度的阴影和反光。

拍摄者可以通过调整灯的角度和位置，让灯光斜射或者散射到拍摄物体上，以获得更自然、更柔和的光线效果。

3. 避免灯光反射和杂光在水下拍摄中，由于水的折射率较高，容易产生灯光反射和杂光现象。

为了避免这种情况，拍摄者可以使用一些专业的水下滤镜或者遮光罩，来减少灯光反射和杂光，帮助拍摄者获得清晰的画面。

4. 注意保养和清洁在使用水摄补光灯之后，要注意及时清洁和保养灯泡和灯体，避免因为灯体长时间浸泡在水中而影响灯的使用寿命。

补光灯技术参数-概述说明以及解释1.引言1.1 概述补光灯技术参数是指在不同拍摄或摄影环境下，补光灯的功率、亮度、色温等技术参数的设定和调整。

补光灯在摄影、摄像等领域中扮演着重要的角色，它能够提供额外的光源，补充主光源不足的地方，以获得更好的拍摄效果。

因此，了解和掌握补光灯技术参数对于提升拍摄质量至关重要。

本文将系统地介绍补光灯技术参数的重要性、影响因素、不同场景下的选择，以及对其未来发展趋势和应用前景的展望，旨在为读者提供全面的补光灯技术参数知识，帮助其更好地应用于实际工作中。

1.2 文章结构文章结构部分的内容可以写为：文章结构包括引言、正文和结论三部分。

引言部分将概述补光灯技术参数的重要性、影响因素以及不同场景下的选择，同时介绍本文结构和目的。

正文部分将会详细讨论补光灯技术参数的重要性、影响因素以及在不同场景下的选择，结合实际案例和数据进行分析。

结论部分将对前文进行总结，并展望补光灯技术参数的发展趋势和应用前景。

整篇文章将在逻辑严谨的基础上，对补光灯技术参数进行深入剖析，为读者提供全面的专业知识和指导。

1.3 目的:本文旨在深入探讨补光灯技术参数在摄影和摄像领域中的重要性以及其对照明效果的影响因素。

通过对不同场景下补光灯技术参数的选择进行分析，希望能够为摄影师和摄像师提供实用的技术指导，使他们能够更好地根据具体需求选择合适的补光灯技术参数。

同时，本文也将展望补光灯技术参数的发展趋势，并探讨其在未来的应用前景，为行业和技术发展提供一定的参考和借鉴。

2.正文2.1 补光灯技术参数的重要性补光灯技术参数的重要性在于它直接影响着照明效果和拍摄质量。

首先，补光灯的亮度参数是其最基本的技术参数之一，它决定了照射物体的亮度和清晰度。

其次，色温参数也是补光灯技术参数中至关重要的一个，不同的色温会带来不同的照明效果，影响到拍摄物体的色彩还原度。

此外，补光灯的光束角度、光源稳定性、调光方式等参数也都直接影响着照明效果的实际表现。

SM212专业LED补光灯规格参数：产品型号SM212输入电压110V/240V 50Hz/60Hz最大功率40W亮度范围0%~100%色温范围2700K~5600K显色指数RA>95最高亮度1600LM平均寿命50000h供电方式DC电源或锂电池DC电源接口DC 18V/1.5A φ5.5-2.5mm电池型号锂电池NP-F970两节（选配）产品尺寸约336mm*230mm*11mm产品重量约1.65Kg控制方式面板控制/遥控器控制标准配件补光灯*1 电源适配器*1 三脚架*1 说明书*1注意事项：1.请在断电状态下更换电池。

2.请勿在近距离对别人眼睛使用补光灯，否则可能损伤其视网膜。

3.请勿在较长亮灯过程中碰触灯体，以免烫伤。

4.请将其他物品放置于距离补光灯至少15厘米处。

5.请勿将产品置于重物或高温之下，否则可能导致损坏。

6.禁止在灯具上覆盖任何影响散热的物品，过高的温度会导致LED灯珠使用寿命。

7.如发现冒烟或烧灼气味，应立即停止操作并取出电池，以防止补光灯着火或烧灼。

8.补光灯不得浸水，或使其接触到雨水或水汽，除非有适当的保护以隔绝液体及水汽。

9.有可燃性或爆炸性气体时禁止使用本补光灯，可能引发火灾或爆炸。

部件识别紧固旋钮紧固旋钮灯座支撑架电池仓 色温调节快捷键 亮度调节快捷键 亮度调节旋钮DC 接口频道设置 电源开关 分组设置 色温调节旋钮使用前准备● 安装三脚架1. 将灯架支撑座插入三脚架安装柱上，可以根据使用情况选择正装与侧装。

2. 旋紧旋钮。

主灯设置亮度调节：左右旋转<POWER>旋钮可增减亮度值 亮度范围：0%~100%亮度快捷键：按<20% 50% 100%>按钮，可在20%亮 度、50%亮度、100%三档亮度中依次切换色温调节：左右旋转<COLOR TEMP>旋钮，可调节色温 亮度范围：2700K~5600K色温快捷键：按<2700K 4150K 5500K>按钮，可在 2700K 、4150K 、5600K 三档色温中依次切换APP 设置1.安装APP ，在安卓或IOS 应用商店搜索“涂鸦 智能”，下载并安装APP 。

补光灯测试项目摘要：1.补光灯测试项目概述2.补光灯测试项目的具体内容3.补光灯测试项目的重要性4.补光灯测试项目的未来发展趋势正文：补光灯测试项目概述补光灯测试项目是针对照明设备中补光灯的性能和质量进行检测和评估的一项重要工程。

补光灯在现代照明设备中扮演着至关重要的角色，它们能够有效地提高照明效果，改善光线的分布，提升照明设备的使用体验。

因此，对补光灯的性能和质量进行测试，是确保照明设备能够达到预期使用效果的关键步骤。

补光灯测试项目的具体内容补光灯测试项目的具体内容主要包括以下几个方面：1.光性能测试：这是补光灯测试中最基本的一项内容，主要是通过测量补光灯的亮度、色温、光效等参数，来评估其光性能是否达到设计要求。

2.耐压测试：补光灯在实际使用过程中，可能会遇到电压波动的情况，因此，耐压测试是检验补光灯质量的重要环节。

3.抗干扰测试：在复杂的电气环境中，补光灯可能会受到各种电磁干扰，抗干扰测试就是检验补光灯是否能在这些干扰下保持稳定的工作状态。

4.环境适应性测试：补光灯在不同的环境下，其工作性能可能会有所不同，因此，环境适应性测试就是检验补光灯在不同的环境下是否能正常工作。

补光灯测试项目的重要性补光灯测试项目的重要性不言而喻。

只有通过严格的测试，才能确保补光灯的性能和质量，从而保证照明设备的使用效果。

此外，补光灯测试项目还有助于推动照明行业的技术进步，提高我国照明设备的整体水平。

补光灯测试项目的未来发展趋势随着科技的发展，补光灯测试项目也将迎来新的发展机遇。

未来的补光灯测试项目将会更加注重效率和精度，自动化、智能化的测试设备将会得到广泛应用。
