车牌抓拍专用闪光补光灯设计方案

高清卡口高亮频闪补光灯设计方案清晨的阳光透过窗帘，洒在桌面上，我泡了杯咖啡，打开电脑，开始构思这个“高清卡口高亮频闪补光灯设计方案”。

这个方案对我来说并不陌生，毕竟已经有10年的方案写作经验了。

1.高亮度：亮度要足够高，以保证在夜间或者光线不足的环境下，能够提供充足的光源。

2.频闪功能：通过频闪技术，让光线更加柔和，避免对被拍摄者的眼睛造成刺激。

3.高清卡口：要适配各种相机，确保在各种拍摄场景下都能发挥出最佳效果。

我开始着手设计这个方案。

一、外观设计外观上，我选择采用简约时尚的设计风格，让这款补光灯既实用又美观。

整体造型采用圆柱形，直径约10厘米，高度15厘米。

外壳采用高强度ABS材质，表面磨砂处理，手感舒适，防滑耐磨。

顶部设置一个高清卡口，方便与相机连接。

二、灯光设计1.寿命长：LED光源的使用寿命长达5万小时，相当于普通灯泡的50倍。

2.节能环保：LED光源的功耗低，仅为传统灯泡的1/10。

3.发光效率高：LED光源的发光效率是普通灯泡的5倍。

这款补光灯共有32颗LED灯珠，分为4组，每组8颗。

通过频闪技术，让光线更加柔和。

每组灯珠的亮度可以单独调节，以满足不同拍摄场景的需求。

三、电路设计1.自动调光：根据拍摄环境的光线强度，自动调节补光灯的亮度。

2.定时关闭：设置一个定时关闭功能，避免长时间使用导致过热。

3.电池续航：内置高性能锂电池，续航能力长达4小时。

四、兼容性设计为了确保这款补光灯能够适配各种相机，我采用了通用卡口设计。

同时，还配备了多种转接环，以满足不同相机的需求。

五、散热设计考虑到长时间使用可能导致设备过热，我在补光灯的底部和侧面设置了散热孔，以保证设备的稳定运行。

六、附件设计为了让用户在使用过程中更加方便，我设计了一套附件系统，包括：1.便携式收纳盒：方便用户携带和存放补光灯。

2.遥控器：方便用户在拍摄过程中远程控制补光灯的开关和亮度调节。

3.充电器：为内置锂电池充电。

这款高清卡口高亮频闪补光灯，外观简约时尚，灯光柔和，兼容性强，操作简便。

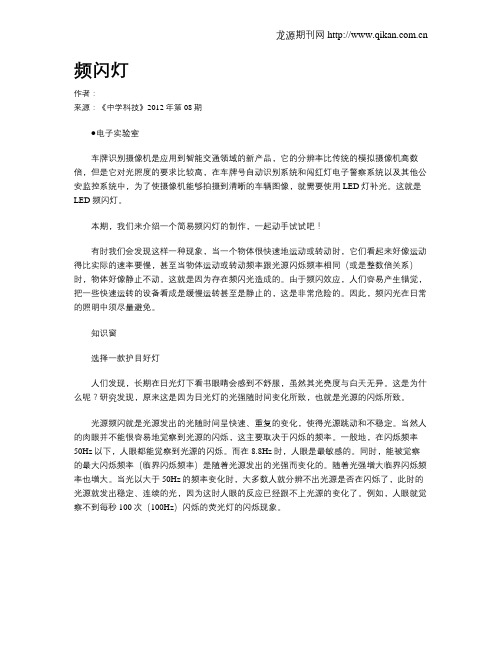

龙源期刊网 频闪灯作者：来源：《中学科技》2012年第08期●电子实验室车牌识别摄像机是应用到智能交通领域的新产品，它的分辨率比传统的模拟摄像机高数倍，但是它对光照度的要求比较高，在车牌号自动识别系统和闯红灯电子警察系统以及其他公安监控系统中，为了使摄像机能够拍摄到清晰的车辆图像，就需要使用LED灯补光。

这就是LED频闪灯。

本期，我们来介绍一个简易频闪灯的制作，一起动手试试吧！有时我们会发现这样一种现象，当一个物体很快速地运动或转动时，它们看起来好像运动得比实际的速率要慢，甚至当物体运动或转动频率跟光源闪烁频率相同（或是整数倍关系）时，物体好像静止不动。

这就是因为存在频闪光造成的。

由于频闪效应，人们容易产生错觉，把一些快速运转的设备看成是缓慢运转甚至是静止的，这是非常危险的。

因此，频闪光在日常的照明中须尽量避免。

知识窗选择一款护目好灯人们发现，长期在日光灯下看书眼睛会感到不舒服，虽然其光亮度与白天无异。

这是为什么呢？研究发现，原来这是因为日光灯的光强随时间变化所致，也就是光源的闪烁所致。

光源频闪就是光源发出的光随时间呈快速、重复的变化，使得光源跳动和不稳定。

当然人的肉眼并不能很容易地觉察到光源的闪烁，这主要取决于闪烁的频率。

一般地，在闪烁频率50Hz以下，人眼都能觉察到光源的闪烁。

而在8.8Hz时，人眼是最敏感的。

同时，能被觉察的最大闪烁频率（临界闪烁频率）是随着光源发出的光强而变化的。

随着光强增大临界闪烁频率也增大。

当光以大于50Hz的频率变化时，大多数人就分辨不出光源是否在闪烁了，此时的光源就发出稳定、连续的光，因为这时人眼的反应已经跟不上光源的变化了。

例如，人眼就觉察不到每秒100次（100Hz）闪烁的荧光灯的闪烁现象。

1.视频安防监控系统场景补光的原因1.1问：为何本市技防规范不允许使用红外灯摄像机?答：（1）摄像机产品的标准规范有两个文件，要求是彩色摄像机24小时彩色图像：《沪公技防2010年001号本市视频安防监控用模拟彩色摄像机技术规范（试行）》《沪公技防2010年008号本市视频安防监控用彩色数字摄像机技术规范（试行）》很明显，规范要求无论模拟摄像还是数字摄像都要求是彩色，不允许彩色转黑白。

（2）从实际的监控图像需求来看，要准确的辨认人员的体貌特征和车辆特征，需要安防摄像机的成像是彩色的图像，否则会失去很多重要的特征信息，使对象辨认产生偏差。

（3）从红外灯摄像机的产品特征和使用情况来看，也不应在专业监控系统项目中使用：A.红外灯摄像机的灯光有效距离有限，和摄像机的监控纵深要求不一致；B.红外灯摄像机的灯光有效角度和摄像机的视场角不一致，往往小于要求的角度范围。

C.红外灯摄像机多是灯光和摄像组件一体，红外灯功耗大发热量大，产品曾经出现过成批工作质量下降和经常故障失效的情况。

D．红外灯的工作寿命小于我市对监控摄像机的使用年限的要求。

E．红外灯摄像机可以用于民用（家用）市场，不应使用于安防监控项目。

1.2问：技防工程地标中对摄像机安装环境照度有啥要求?答：地标DB31/294《住宅小区安全技术防范系统要求2010版)》和DB31/329《重点单位重要部位安全技术防范系统要求》对摄像机监控区域范围内的照度是有要求的：（1）DB31/294《住宅小区安全技术防范系统要求2010版》：摄像机的安装应符合以下要求：a）监控区域应无盲区，并应避免或减少图像出现逆光现象；b）摄像机应采用稳定、牢固的安装支架，安装位置应不易受外界干扰、损伤…；c）固定摄像机的安装指向与监控目标的垂直夹角宜≤30°，水平夹角宜≤45°；d）摄像机工作时，监控范围内的平均照度应≥10Lx，必要时应设置与摄像机指向一致的辅助照明光源；“必要时”是指低于10LX时监控区域内有人员或车辆活动的监控场景。

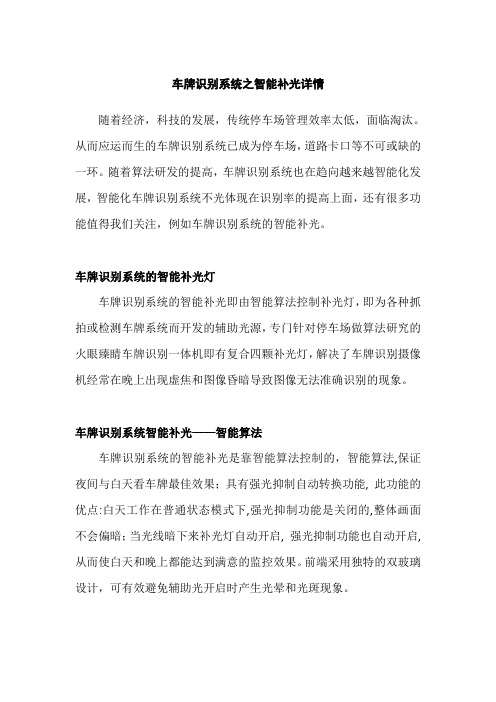

车牌识别系统之智能补光详情随着经济，科技的发展，传统停车场管理效率太低，面临淘汰。

从而应运而生的车牌识别系统已成为停车场，道路卡口等不可或缺的一环。

随着算法研发的提高，车牌识别系统也在趋向越来越智能化发展，智能化车牌识别系统不光体现在识别率的提高上面，还有很多功能值得我们关注，例如车牌识别系统的智能补光。

车牌识别系统的智能补光灯车牌识别系统的智能补光即由智能算法控制补光灯，即为各种抓拍或检测车牌系统而开发的辅助光源，专门针对停车场做算法研究的火眼臻睛车牌识别一体机即有复合四颗补光灯，解决了车牌识别摄像机经常在晚上出现虚焦和图像昏暗导致图像无法准确识别的现象。

车牌识别系统智能补光——智能算法车牌识别系统的智能补光是靠智能算法控制的，智能算法,保证夜间与白天看车牌最佳效果；具有强光抑制自动转换功能,此功能的优点:白天工作在普通状态模式下,强光抑制功能是关闭的,整体画面不会偏暗；当光线暗下来补光灯自动开启,强光抑制功能也自动开启,从而使白天和晚上都能达到满意的监控效果。

前端采用独特的双玻璃设计，可有效避免辅助光开启时产生光晕和光斑现象。

车牌识别系统智能补光优势车牌识别系统智能补光优势即智能化程度高，节能效率大幅提升。

智能补光灯在无目标时可以完全熄灯，有目标时根据目标的距离、速度信息，自动调控补光灯的流明度。

车牌识别系统智能补光特点1外形美观大方，采用一体化结构设计。

2低能耗，有效节能但不降低补光效果。

3全天候适应性，无惧各类恶劣天气。

4补光均匀，照射图像清晰不会产生车牌拖尾或过度曝光。

5脉冲信号自检，无需设置，自动根据摄像单元数字脉冲信号进行高频闪光补光。

6适配范围广，可根据实际需求调整输出亮度适应不同场合。

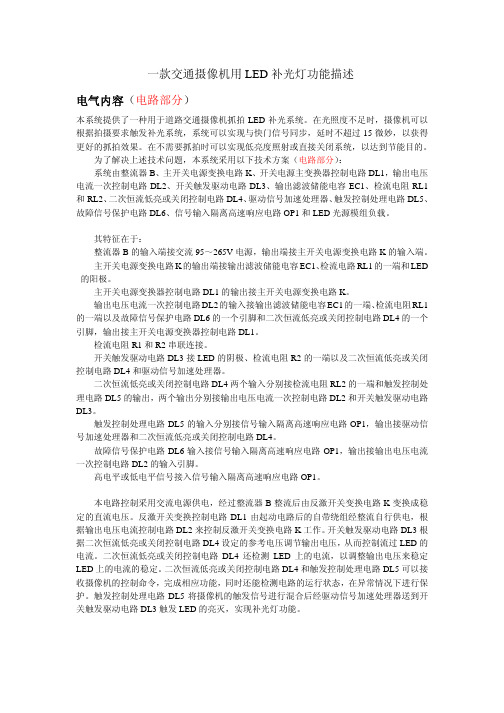

一款交通摄像机用LED补光灯功能描述电气内容（电路部分）本系统提供了一种用于道路交通摄像机抓拍LED补光系统。

在光照度不足时，摄像机可以根据拍摄要求触发补光系统，系统可以实现与快门信号同步，延时不超过15微妙，以获得更好的抓拍效果。

在不需要抓拍时可以实现低亮度照射或直接关闭系统，以达到节能目的。

为了解决上述技术问题，本系统采用以下技术方案（电路部分）：系统由整流器B、主开关电源变换电路K、开关电源主变换器控制电路DL1，输出电压电流一次控制电路DL2、开关触发驱动电路DL3、输出滤波储能电容EC1、检流电阻RL1和RL2、二次恒流低亮或关闭控制电路DL4、驱动信号加速处理器、触发控制处理电路DL5、故障信号保护电路DL6、信号输入隔离高速响应电路OP1和LED光源模组负载。

其特征在于：整流器B的输入端接交流95～265V电源，输出端接主开关电源变换电路K的输入端。

主开关电源变换电路K的输出端接输出滤波储能电容EC1、检流电路RL1的一端和LED 的阳极。

主开关电源变换器控制电路DL1的输出接主开关电源变换电路K。

输出电压电流一次控制电路DL2的输入接输出滤波储能电容EC1的一端、检流电阻RL1的一端以及故障信号保护电路DL6的一个引脚和二次恒流低亮或关闭控制电路DL4的一个引脚，输出接主开关电源变换器控制电路DL1。

检流电阻R1和R2串联连接。

开关触发驱动电路DL3接LED的阴极、检流电阻R2的一端以及二次恒流低亮或关闭控制电路DL4和驱动信号加速处理器。

二次恒流低亮或关闭控制电路DL4两个输入分别接检流电阻RL2的一端和触发控制处理电路DL5的输出，两个输出分别接输出电压电流一次控制电路DL2和开关触发驱动电路DL3。

触发控制处理电路DL5的输入分别接信号输入隔离高速响应电路OP1，输出接驱动信号加速处理器和二次恒流低亮或关闭控制电路DL4。

故障信号保护电路DL6输入接信号输入隔离高速响应电路OP1，输出接输出电压电流一次控制电路DL2的输入引脚。

一、教学目标1. 了解补光灯的基本概念、种类及用途。

2. 掌握补光灯的选购、安装与使用方法。

3. 学会使用补光灯进行拍摄，提升摄影作品的光影效果。

4. 培养学生的审美能力和摄影技能。

二、教学对象摄影爱好者、摄影专业学生、摄影师等。

三、教学内容1. 补光灯的基本概念及种类2. 补光灯的选购要点3. 补光灯的安装与使用方法4. 补光灯在拍摄中的应用技巧5. 案例分析四、教学时间2课时五、教学步骤1. 导入新课（1）展示一些优秀的摄影作品，引导学生思考作品中的光影效果。

（2）提出问题：如何提升摄影作品的光影效果？2. 补光灯的基本概念及种类（1）介绍补光灯的定义及作用。

（2）讲解补光灯的种类，如柔光箱、硬光箱、反光板等。

3. 补光灯的选购要点（1）讲解补光灯的功率、色温、兼容性等选购要点。

（2）演示如何根据拍摄需求选择合适的补光灯。

4. 补光灯的安装与使用方法（1）讲解补光灯的安装方法，如三脚架、闪光灯支架等。

（2）演示如何调整补光灯的角度、距离，以达到最佳拍摄效果。

5. 补光灯在拍摄中的应用技巧（1）讲解如何利用补光灯进行人像拍摄、风景拍摄等。

（2）演示实际拍摄案例，分析补光灯在拍摄中的应用。

6. 案例分析（1）展示一些优秀摄影作品，分析其中补光灯的使用效果。

（2）引导学生思考如何在自己的作品中运用补光灯。

7. 课堂小结（1）回顾本节课所学内容。

（2）强调补光灯在摄影中的重要性。

8. 课后作业（1）根据所学知识，尝试使用补光灯拍摄一幅作品。

（2）分享拍摄心得，交流学习体会。

六、教学评价1. 课堂参与度：观察学生在课堂上的积极性、互动性。

2. 知识掌握程度：通过提问、讨论等方式，了解学生对补光灯知识的掌握情况。

3. 实践能力：通过课后作业，评价学生运用补光灯进行拍摄的能力。

4. 评价方法：采用自评、互评、教师评价相结合的方式，全面评价学生的学习成果。

高清卡口高亮频闪补光灯设计方案目录第一章公司简介 (7)第二章高清卡口高亮频闪补光灯 (9)一、高清卡口高亮频闪补光灯参数 (9)二、接线方式： (9)三、注意事项： (10)第三章低压闪光灯方案 (11)一、闪光灯概述 (11)二、高压闪光灯电路 (11)三、低压闪光灯方案 (12)六、手机相机闪光灯典型电路 (13)七、数码相机闪光灯典型电路 (13)八、LED闪光灯 (14)第四章补光灯\闪光灯\频闪灯 (16)一、概述 (16)二、产品特点: (16)三、产品应用: (16)四、技术参数: (17)第五章LED闪光灯与LED补光灯有什么区别 (18)一、LED补光灯 (18)二、LED闪光灯 (18)第六章车牌抓拍专用闪光补光灯 (19)一、车牌抓拍专用闪光补光灯概述 (19)二、产品特点： (19)三、技术参数： (19)第七章高清电子警察专用数字补光灯 (21)一、产品特点 (21)1、针对性强： (21)2、高品质、高寿命： (21)3、智能控制： (21)4、调试方便： (22)5、拍摄距离： (22)第八章人体感应白光灯 (23)一、人体感应白光灯工作环境 (23)二、人体感应白光灯A参数 (23)三、B:人体红外感应的操作说明 (24)第九章电子警察专用频闪灯 (25)一、电子警察专用频闪灯参数 (25)二、接线方式 (25)三、产品特点 (26)第十章卡口型专用频闪灯 (27)一、卡口型专用频闪灯详细信息： (27)二、接线方式 (27)三、产品特点 (28)四、质量承诺： (29)第十一章电子警察LED补光灯 (29)一、电子警察LED补光灯概述 (29)二、产品特点： (29)三、技术参数： (29)第十二章闯红灯专用LED闪光灯 (31)一、闯红灯专用LED闪光灯概述 (31)二、产品特点： (31)三、技术参数： (31)第十三章LED智能车牌识别闪光灯 (33)一、LED智能车牌识别闪光灯概述 (33)二、产品特点： (33)三、技术参数： (33)第十四章停车场卡口LED补光灯 (35)一、停车场卡口LED补光灯概述 (35)二、产品特点： (35)三、技术参数： (35)第十五章LED白光补光灯 (37)一、LED白光补光灯概述 (37)二、LED补光灯特点： (37)三、LED补光灯应用 (38)四、LED补光灯参数： (38)五、技术参数： (38)第十六章电子警察LED补光灯 (39)一、电子警察LED补光灯概述 (39)二、产品特点： (39)三、技术参数： (39)第十七章交通卡口LED闪光灯 (41)一、交通卡口LED闪光灯 (41)二、产品特点： (41)三、技术参数： (41)第十八章高亮道路LED补光灯 (43)一、高亮道路LED补光灯 (43)二、LED补光灯特点： (43)三、LED补光灯应用 (44)四、补光灯参数： (44)四、技术参数： (44)第十九章氙气闪光灯的原理及氙气闪光灯是什么? (46)一、氙气闪光灯的原理 (46)第二十章LED补光灯的工作原理及LED补光灯是什么 (47)一、LED补光灯 (47)二、LED闪光灯的原理 (47)第二十一章LED补光灯、防护罩一体机技术资料 (48)一、组成： (48)二、参数 (48)三、用途 (49)第二十二章卡口系统中怎样选择合适的闪光灯 (51)一、概述 (51)二、治安卡口系统对闪光灯的要求 (51)三、在卡口系统中光源的选择应满足下列条件： (52)1、专业性强： (53)2、高寿命： (53)3、支持长时间连闪和短时间内高频连闪 (53)4、发光时间可以精确调整： (53)5、具有数字接口： (53)6、远程智能控制： (54)7、功率要留有余地： (54)8、瞬间高光强度： (54)第二十三章氙气闪光灯和LED补光灯的区别 (56)一、LED补光灯 (56)二、氙气闪光灯 (56)三、LED闪光灯的原理 (57)第二十四章高亮LED补光灯 (58)一、简述： (58)二、特点： (58)三，应用范围： (58)四，参数： (59)第二十五章闯红灯照相机工作原理 (60)一、闯红灯照相机工作原理 (60)二、多部照相机安装在路口高处，可全视角监控任何交通违章者 (60)三、多数现代的闯红灯违章监控系统都使用数码相机 (61)四、当汽车驶过感应环路时，它会扰乱环路中的电磁场 (62)五、施工人员切开沥青路面安装环路传感器 (62)六、中央控制盒中安放的就是计算机——系统的大脑 (63)七、照相机通过耐用的长电线与计算机相连 (64)八、抓拍触发点 (65)九、抓拍中所使用到的其他技术 (65)十、电子警察工作原理总结 (66)十一、后期处理归纳 (67)十二、信息损失问题 (67)十三、拍摄范围 (67)十四、如何避免被抓拍 (67)第二十六章红外的原理知识介绍 (69)一．红外辐射的发射及其规律 (69)（一）黑体的红外辐射规律 (69)3．辐射的空间分部规律-朗伯余弦定律 (71)（四）物体之间的辐射传递的影响 (73)（五）大气衰减的影响 (74)第二十七章治安卡口系统对闪光灯的要求 (75)一、治安卡口系统闪光灯概述 (75)二、在卡口系统中光源的选择应满足下列条件： (76)1、专业性强： (76)2、高寿命： (76)3、瞬间高光强度： (76)4、支持长时间连闪和短时间内高频连闪； (77)5、发光时间可以精确调整： (77)6、具有数字接口： (77)7、远程智能控制： (78)8、功率要留有余地： (78)第二十八章LED术语 (79)1、绿色照明 (79)2、视觉作业 (79)3、光通量 (79)4、发光强度 (79)5、亮度 (80)6、照度 (80)7、维持平均照度 (80)8、参考平面 (81)9、作业面 (81)10、亮度对比 (81)11、识别对象 (81)12、维护系数 (81)13、一般照明 (82)14、分区一般照明 (82)15、局部照明 (82)16、混合照明 (82)17、正常照明 (82)18、应急照明 (82)19、疏散照明 (82)20、安全照明 (83)21、备用照明 (83)22、值班照明 (83)23、警卫照明 (83)24、.障碍照明 (83)25、频闪效应 (83)26、光强分布 (83)27、光源的发光效能 (84)28、灯具效率 (84)29、照度均匀度 (84)30、眩光 (84)31、.直接眩光 (84)32、不舒适眩光 (84)33、统一眩光值 (85)34、眩光值 (85)35、反射眩光 (85)36、光幕反射 (85)37、灯具遮光角 (85)38、显色性 (85)39、显色指数 (86)40、特殊显色指数 (86)41、一般显色指数 (86)42、色温度 (86)43、相关色温度 (86)44、光源量维持率 (87)45、反射比 (87)46、照明功率密度 (87)47、室形指数 (87)第二十九章LED灯带方案 (88)一、什麼是LED灯带 (88)二、灯带的主要特徵及优点？ (88)三、LED灯带的寿命有多长？ (89)四、LED灯带在维修时有哪些注意事项？ (89)五、闪光灯和补光灯有什么区别 (90)第一章公司简介智能化系统开发有限公司成立于是xx年，专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业，欢迎来电洽谈业务！质量方针：以人为本、质量第一公司成立至今，坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。

车牌识别补光灯工作原理
嘿，朋友们！今天咱来唠唠车牌识别补光灯的工作原理。

你知道不，这东西就像是一个小太阳，专门为车牌识别系统服务呢！
想象一下，晚上开车路过一个路口，光线昏暗得很。

这时候车牌识别系统要是没有补光灯那可就抓瞎啦！补光灯就像一个超级英雄，及时出现来拯救这个情况。

它的工作原理其实并不复杂啦！补光灯里面有一些厉害的灯珠，就像一群闪闪发光的小精灵。

当光线不好的时候，这些小精灵就会被唤醒。

比如说，系统检测到光线不足了，哎呀，那补光灯立马就闪亮登场！它发出明亮的光，把车牌照得清清楚楚，就好像是给车牌打了一束舞台光一样，让车牌在黑暗中也能闪闪发光。

有一次我就看到一个路口的补光灯，那效果真是绝了！本来黑咕隆咚的根本看不清车牌，结果补光灯一亮，哇塞，车牌瞬间清晰可见。

这不就像是在黑夜中突然点亮了一盏明灯吗？
那它是怎么知道什么时候该亮起来呢？这就靠它聪明的控制系统啦！就好像有个小脑袋在指挥一样，随时感知着周围的光线变化。

一旦光线变弱，它马上就能反应过来，迅速开启补光模式。

这反应速度，比我还快呢！
而且啊，车牌识别补光灯还有不同的模式呢，可高级了！它可以根据实际情况调整亮度和角度，这多厉害呀！就像一个贴心的小助手，总能找到最合适的方式来帮忙。

总之，车牌识别补光灯就是这么神奇又重要的东西！它默默地工作着，为我们的交通管理提供着有力的支持。

下次你再看到它，可一定要记得它的好呀！我的观点就是，车牌识别补光灯真是不可或缺的小能手！。

电子警察抓拍系统LED补光灯技术参数配置表电子警察抓拍系统LED补光灯技术参数配置表名称:双车道高清LED补光灯品牌:KITOZER,开拓者,型号:KTIOZER-LED100SD技术参数:光孔电路控制～自动开启原装进口光源～设计寿命50000小时 LED灯数量:高亮度LED灯30颗一颗3瓦功率60W波长范围:380nm-780nm防护等级:IP65视角/视距:60?/60m,000K色温:6,000-7流明度:3200lm开关照度:防水IP65 恒流源工作电压:AC110V-220V,DC24-36V---1.3A 总功耗:50W工作环境温度:,30度，，100度工作温度:,20度，，80度照明距离:100m安全性:光斑均匀～对人眼无刺激～不影响行车安全匹配机型:可与多种CMOS/CCD相机匹配带可调光感开关～可以设置不同暗度下开启补光毛重:3KG 净重2.7KG产品尺寸:291*226*46mm一、KITOZER-LED100SD补光灯为各种抓拍或检测车牌系统而开发的辅助光源～可以用于电子警察抓拍系统的夜间车牌补光照明,亦可用于停车场等抓拍或检测车牌的系统。

二、LED补光灯特点:1、在完全无环境光照明的情况下～可令摄像系统拍摄到清晰的车牌图像。

2、固定使用。

3、对人眼无刺激～不影响行车安全。

4、光斑均匀～发光强度可调节。

5、功耗低～效率高。

6、可昼夜常亮～寿命长。

7、带可调光感开关～可以设置不同暗度下开启补光。

8、白天与日光叠加使用和夜间独立对车牌照明可以兼容。

9、白天可平抑逆光～夜间可压制车大灯眩光。

10、可方便地与摄像机、防护罩构成一体化装置。

11、安装调试方便～可与市场上多种CCD相机匹配。

不需要任何同步信号直接220V即可～三、LED补光灯应用1、各种常用的电子警察抓拍系统。

2、高速公路抓拍补光。

3、收费站等治安卡口系统。

4、停车场。

5、公安交警移动稽查。

6、大中小城市道路。
