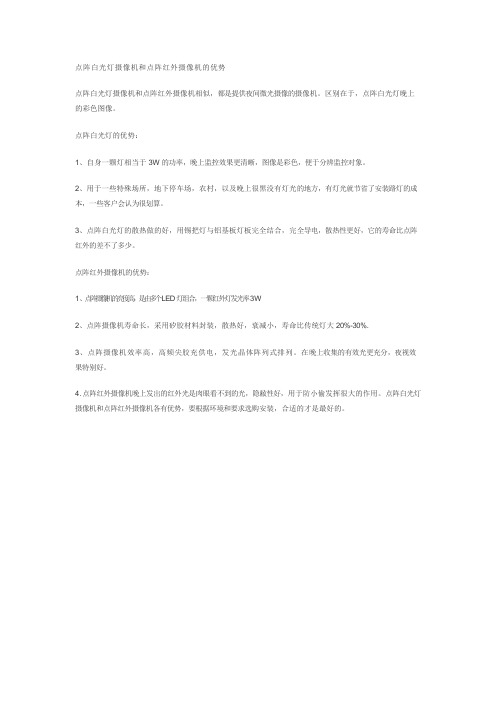

点阵白光灯摄像机和点阵红外摄像机的优势
点阵白光灯摄像机和点阵红外摄像机相似，都是提供夜间微光摄像的摄像机。
区别在于，点阵白光灯晚上的彩色图像。
点阵白光灯的优势：
1、自身一颗灯相当于3W的功率，晚上监控效果更清晰，图像是彩色，便于分辨监控对象。
2、用于一些特殊场所，地下停车场，农村，以及晚上很黑没有灯光的地方，有灯光就节省了安装路灯的成本，一些客户会认为很划算。
3、点阵白光灯的散热做的好，用锡把灯与铝基板灯板完全结合，完全导电，散热性更好，它的寿命比点阵红外的差不了多少。
点阵红外摄像机的优势：
1、点阵摄像机的亮度高，是由多个LED灯组合，一颗红外灯发光率3W
2、点阵摄像机寿命长，采用矽胶材料封装，散热好，衰减小，寿命比传统灯大20%-30%.
3、点阵摄像机效率高，高频尖胶充供电，发光晶体阵列式排列。
在晚上收集的有效光更充分，夜视效果特别好。
4.点阵红外摄像机晚上发出的红外光是肉眼看不到的光，隐敝性好，用于防小偷发挥很大的作用。
点阵白光灯摄像机和点阵红外摄像机各有优势，要根据环境和要求选购安装，合适的才是最好的。
安防监控夜视补光灯与红外激光补光灯的区别红外激光补光灯种类划分与性能比较分析市场上的监控夜视补光灯种类、名堂繁多，让人眼花缭乱，无从选择。
究其原因，一是种类划分依据不一样，二是部分不良商家刻意概念炒作、浑水摸鱼。
在此，我们就将安防监控夜视补光灯种类与划分进行详细介绍，以便客户根据不同的市场需求选择适合的夜视监控补光灯。
安防监控夜视技术按原理分为主动式（主动发光夜视）与被动式（被动光夜视）两种。
被动光夜视包括了微光夜视（自然界的微光如月光、星光、天空辉光等）、热红外夜视（物体本身所发的热）两种。
主动光夜视（利用非可视光作光源，如红外、紫外、X 射线等），目前市场上主要有红外补光、红外激光补光两种，也是本文所介绍划分的内容——安防监控红外夜视补光灯。
安防监控夜视红外补光灯种类与区别到2016年2月为止，安防监控夜视红外补光灯出现过5种不同的红外光源，按面世先后顺序排列为：第一代传统LED红外灯、第二代阵列式LED红外灯、第三代点阵式LED红外灯、VCSEL红外线面射型激光补光灯板（也叫投射器）、红外激光灯。
其中的第一、二、三代LED红外灯的红外技术原理是一样的，只是芯片工艺封装技术、结构设计不一样，其所导致的性能也不一样。
VCSEL红外线面射型激光补光灯板采用的光源是半导体激光器，其结构设计、光学原理却与第三代LED红外灯类似。
红外激光灯采用的光源是半导体激光器，但其结构设计、光学原理与前面4种完全不一样，包括了发光系统、红外激光光学处理系统、散热系统、智能化控制系统等几个主要部分，对红外激光按计划需求或不同的应用环境进行光学技术处理。
而且，高端的红外激光灯还具备智能化、自动化功能，与摄像机系统配合组成智能化的监控系统。
这些功能特点是其它4种红外补光灯无法实现的。
四种监控夜视红外补光灯的区别：第二代LED 第三代LED VCSEL激光补光灯板红外激光灯使用寿命1-3个月 3-6个月 3-5年 5-6年年光衰减率20-40% 10-20% 2-5% 0.5-5%光电转化率10-15% 20-25% 20-25% 50-90%智能化功能无无无有最远有效距离50米以内 100米以内 200米以内可达10公里以上相对成本低低中高相对功耗高高中低亮度低低中高效果清晰度低低中高注：第一代LED红外灯比第二代的性能效果更差，已经被淘汰；不同品牌的产品，数据值有所差异，因此此表只给出一个范围数值。
白色补光灯的作用原理白色补光灯的作用原理是通过发射白色光线来补充环境中的光线不足，从而提高拍摄或观看物体的亮度和清晰度。
白色补光灯通常被用于摄影、视频拍摄、医学检查、舞台表演等场合，以及日常生活中的照明。
白色补光灯的作用原理涉及到光的物理性质和人眼感知的生理过程。
首先，我们需要了解光的特性。
光是一种电磁波，其波长范围决定了其呈现出来的颜色。
白色光包含了各种不同波长的光线，因此可以被分解成不同颜色的光。
在自然界中，太阳光通常含有各种颜色的光，因此看起来是白色的。
然而在室内环境或者在夜晚，光线可能会不足，因此需要通过补光灯来增加光线。
白色补光灯通过发射白色光线来补充环境中的光线不足。
白色补光灯通常使用LED灯或者白炽灯作为光源，这些光源会发射可见光波长的光线。
通过控制光源的亮度和灯具的角度，可以调节补光灯发出的光线强度和方向。
这样就能够达到提高环境亮度的目的。
在摄影和视频拍摄中，白色补光灯可以提供足够的光线，保证拍摄对象清晰可见。
在医学检查中，白色补光灯可以提供充足的光线来照亮病人的身体部位，方便医生进行检查。
在舞台表演中，白色补光灯可以提供足够的舞台照明，让观众能够清晰地看到表演者的动作和表情。
而在日常生活中，白色补光灯则可以被用于照明，提高室内环境的亮度和舒适度。
除了提供光线外，白色补光灯还可以通过适当的色温调节来改变光线的颜色。
色温是指光线的冷暖程度，单位是开尔文（K）。
不同色温的光线会产生不同的效果。
较低的色温（约2700K至3500K）会呈现出暖黄色的光，而较高的色温（约5000K至6500K）则会呈现出冷蓝色的光。
白色补光灯通常可以调节色温，以便适应不同场景的需求，比如在室内取暖光，拍摄人物或食物，以及在户外取冷光拍摄风景或产品。
最后，要了解白色补光灯的作用原理，还需要了解人眼感知的生理过程。
人眼会感知光线的强度和颜色，并将其转化成神经信号发送到大脑。
通过人眼的适应性和昼夜节律调节，我们可以在不同光线条件下辨认物体的形状和颜色。
红外有效补光距离是指红外灯在夜间或光线较暗的环境下，为监控摄像机提供足够光照的距离。
这一距离受到多种因素的影响，包括红外灯的类型、功率、角度以及环境因素等。
首先，红外灯的类型是影响补光距离的重要因素。
常见的红外灯类型包括LED发光二极管和激光红外灯。
LED发光二极管是最常用的红外补光器件，其性价比较高，监控距离通常在150米以内效果较好。
而激光红外灯的照射距离最远，可以达到200-2000米以上，但发光角度较小。
其次，红外灯的功率也是影响补光距离的关键因素。
功率越大的红外灯，其发出的光强越强，补光距离也就越远。
然而，功率过大的红外灯可能会带来能耗高、发热严重等问题，因此需要根据实际需求进行选择。
此外，红外灯的角度也会对补光距离产生影响。
红外灯的角度越大，其照射范围越广，但补光距离相对较短；而角度越小的红外灯，其照射范围越窄，补光距离相对较长。
因此，在选择红外灯时，需要根据监控场景的实际需求来选择合适的角度。
最后，环境因素也会对红外有效补光距离产生影响。
例如，环境温度、湿度、风速等因素都会影响红外灯的发光效果。
在恶劣的环境条件下，红外灯的补光距离可能会受到一定的限制。
综上所述，红外有效补光距离是一个受多种因素影响的复杂问题。
在选择红外灯时，需要根据实际需求进行综合考虑，包括红外灯的类型、功率、角度以及环境因素等。
同时，也需要注意选择质量可靠、性能稳定的产品，以确保监控效果的安全可靠。
在摄像机领域补光技术种类繁多，有白光、热成像、红外光、激光、蓝光、紫外光技术等白光灯摄像机又称白光摄像机，和红外摄像机类似，都是提供夜间微光摄像的摄像机，最大的特点是其夜晚成像为彩色图像。
经过研究，安德旺技术人员发明了导热环技术，并申请了国家实用新型技术专利。
白光灯：是节能环保的新型绿色照明灯具，是一种可见光，属于冷光源，广泛用于道路监控工程中卡口摄像机摄取过往卡口的机动车牌号的辅助照明工具，用于小区停车场出入口摄像机记录进出机动车牌号的辅助照明，因摄像机夜晚在白光灯的辅助照明情况下，摄取的图像是彩色的，所以也可以用于企事业单位大门口摄像机的辅助照明，特别适合同单彩摄像机配套使用。
白光灯与摄像机、镜头在搭配：要求选用低照度黑白、彩色或彩转黑摄像机，选择廉价的摄像机，有效距离将受到一定影响。
还应注意镜头的选用，要求选用自动光圈镜头，镜头的F值越大越好，CCD越大越好，选用1/2"的镜头要比使用1/3"的效果好，选用1/3"的镜头要比使用1/4"效果好。
不同档次的摄像机、镜头之间的匹配，对于同一盏白光灯发出的光线感应度相差许多倍，可视距离也相差很多。
适用场合：一般来讲，夜间监控范围在20米以内的，选用白光灯是不错的选择。
不足：摄像机隐蔽性较差，目前白光摄像机的感光度不是很灵活，容易出现闪灯现象。
产品特性白光摄像机独有的产品特性，使其他摄像机无法比拟和超越。
下面是低温白光摄像机和低温红外摄像机的效果对比：白天不偏色因为白光是可见光，所以使用的是红外截止的水晶滤光片，当然没有感红外滤光片的带来的红外线干扰，也就没有白天户外偏色的问题。
所以色彩更纯正，画面更逼真。
夜视全彩色因为白光是可见光，所以看到的景物和白天没有太大的差别，可以提供更多信息量，有利于调查取证。
绿色照明，节能环保。
大功率白光LED作为一种新型的绿色照明光源已经是全球共识，它具有节能，长寿等众多优点，很多国家都在大力推广，是未来照明的发展趋势。
ED白光补光灯与红外补光灯的区别?cmkeji88|创建时间：2015年05月18日10:12|浏览：1764|评论：0标签：LED白光灯LED补光灯LED红外灯红外灯的原理及应用（一）红外灯的选择和使用红外灯的选择最重要的问题是红外灯与摄像机、镜头、防护罩、供电电源等的成套性。
有的人买完了摄像机、镜头、防护罩、电源，甚至安装之後才考虑购买红外灯，这是不正确的，应在设计方案时就对所有器材综合考虑，将它视为一个红外低照度夜视监控系统工程来进行设计（二）红外发光二极管（LED）原理红外灯发光体是由红外发光二极管（LED）矩阵组成。
红外发光射二极管由红外辐射效率高的材料制成PN结，外加正向偏压向PN结注入电流激发红外光。
光谱功率分布为中心波长830 -- 950nm，半峰带宽约40nm左右，如图1（850nm、940nm红外发光二极管的光谱分布图）所示。
它是窄带分布，为普通CCD黑白摄像机可感受的范围。
其最大的优点是可以完全无红暴，（采用940～950nm波长红外管）或仅有微弱红暴（采用850nm 波长红外管）；还具有寿命长的特点。
（三）光控软开关电路电路本红外灯采用了光控软开关电路，以减少其工作状态转换的冲击，延长红外灯的使用寿命。
（四）稳压恒流电路为补偿红外灯冬季与夏季红外光辐射功率的差异，本红外灯采用了稳压恒流电路，使红外发光二极管光功率稳定，从而提高了红外灯的使用效果，延长了使用寿命。
区别：红外灯工作时温度很高（LED管正常工作温度要求不高于30度，否则将影响投射距离和使用寿命），使用寿命很短。
这主要是因为LED管过流产生的，LED管如果供电电流过大散热又不好，随着温度不断升高电流也逐渐加大，光衰越来越严重甚至烧毁LED管；很多厂家为了提高出厂时灯的投射效果，把电流设得太大，用户购买时感觉效果还不错，可是安装没多久投射效果就不行了红外灯的发光转换功率是固定的，如果想发光角度大，那自然会牺牲照射距离，相反，如果保证照射距离就会牺牲角度！选择红外灯的角度是一个十分重要的问题。
白光LED灯能光合作用吗
能。
照明用的白光LED灯，光谱集中于可见光偏蓝,对植物进行光合作用的效率比较差。
有专门给植物进行光合作用的LED灯种,LED可以调配适合植物生长的光谱。
光合效率比荧光管同种类灯具高百分之二十。
在光线不够的情况下可以用白色的LED补光。
只是光的利用率没有植物灯对植物来说的利用率高而已。
同等功率下，白光有大量的能量消耗在植物无法利用的其他波长段的光上了。
而植物灯，发出来的光，基本上都是植物能利用的波长段的光。
可以通过增加白光LED的数量和功率来达到和植物灯同样的效果。
LED植物灯比白光的贵很多，所以这其实除了电费，其他的不见得在成本上有太大差异。
电费确实是笔比较大的
开支。
灯具知识---电子补光灯、监控补光灯1. LED补光灯用途LED补光灯靠小电流驱动半导体器件发光，是环保产品，能耗小，亮度高，可用于多种场合。
如，家庭室内照明、办公场所照明、夜间景观背景彩色照明、道路或街区夜间照明，以及各种银光屏幕的背光补光、拍摄拍照的不光等等。
2. LED补光灯分类（1）室内LED照明（2）景观LED照明（3）街道LED照明特种LED照明① LED植物补光的② LED安防监控补光灯③ LED农用植物生长补光灯④ LED渔业捕捞业用诱鱼灯（集鱼灯）⑤ LED车牌补光灯内部光控、温控、频闪、暴闪(1张)⑤ LED红外监控补光灯⑥ LED白光抓拍补光灯⑦ LED电子警察卡口补光灯⑧ LED荧屏背光补光灯(10)LED智能补光灯编辑本段LED补光灯特性LED灯LED灯，防水防潮可自由使用：天气好的时候存放好，避免阳光直射；在阴雨天，拿出来补偿光线。
低劳动强度，操作简单，很适合农民使用。
LED可以根据植物不同需求自由组合。
LED植物补光灯编辑本段LED补光灯优势与荧光灯不同的是，LED灯没有重金属污染，它采用的是绿色光源，很适合绿色生产。
LED灯不易碎，在碰撞时不会有问题，很适合在农场使用。
LED补光灯(3张)LED能耗低，能节省光补偿的费用。
LED使用寿命长，理论上普通LED使用寿命可达100000小时。
功率因素:> 97%总谐波失真：< 15%结点温度：<90℃波长：蓝光 470nm 红光 630nm（附注：可根据具体需求使用任意波长的LED）编辑本段LED补光灯缺点和新用途LED补光灯的缺点主要体现在电子警察及高清卡口的监控系统中，高清摄像机要抓拍高速移动的车牌，在夜间通常会设置电子快门的下限，因此夜间需要高强度的补光效果，然而由于成本的限制和LED本身功耗低，亮度很难达到抓拍的要求，一般是用在视频监控录像中，抓拍高清晰的车牌照片一般是用氙气闪光灯来完成抓拍补光。
白光灯1，红外灯用于夜间的隐蔽或者无打扰的监控，做辅助的照明光来用，并且人眼不敏感。
获取的是黑白的图像。
2，白光灯如果用于夜间监控用途，可以获得彩色图像，甚至可以当做路灯来用，光束集中，比较刺眼，主要用于出入口车辆拍摄。
波长上来分别：1，红外光一般是850nm，人眼微弱可见，940NM很微弱，808nm 激光常用。
2，白光是一个比较连续的一段光谱，暖色到偏蓝色之间。
白光灯是节能环保的新型绿色照明灯具，是一种可见光，属于冷光源，广泛用于道路监控工程中卡口摄像机摄取过往卡口的机动车牌号的辅助照明工具，用于小区停车场出入口摄像机记录进出机动车牌号的辅助照明，因摄像机夜晚在白光灯的辅助照明情况下，摄取的图像是彩色的，所以也可以用于企事业单位大门口摄像机的辅助照明，特别适合同单彩摄像机配套使用。
白光灯又叫车牌灯是摄像机拍车牌的辅助光源分LED白光灯和阵列式白光灯，LED白光灯寿命只有６个月，衰减大。
阵列式车牌灯（白光灯）新型白光光源LED ARRAY阵列式发光芯片里面每个黑点就是一个LED灯，且单个亮度比普通LED 灯亮度更高，寿命更长。
LED ARRAY阵列白光灯具有以下特点：1、亮度高：单个LED ARRAY的光学输出约为3000mW-10000mW，亮度约是常规单个LED的光学输出5-15mW 的300个，所以产品的照射距离远，清晰度高。
2、体积小：新型白光光源LED ARRAY 为高度集成的LED，所以在相同亮度指标下其体积比其它白光灯产品小很多。
3、画面匀：新型白光光源LED ARRAY发光体半角功率为10°-120°（可变角），可产生（180°）形状的发光面，解决了普通LED室内空间无法均匀照亮及夜视画面形成的中间过亮而两边过黑的“手电筒效应”。
4、寿命长：新型红外光源LED ARRAY的寿命为50，000h （有效寿命为10，000h），比普通LED寿命为60，000h（有效寿命为1，200h）高出9倍。
LED白光补光灯
LED白光补光灯是采用白光LED为发光源的补光器材，LED白光补光灯主要是应用于电子警察闯红灯、智能交通、卡口系统、收费站、工厂、平安城市、小区、银行、仓库、博物馆、厂矿、油田、监狱、边防等能够很好的给摄像机夜视监控系统提供辅助照明，有效照亮监控场景，改决摄像机夜间由于照度不够而出现图像虚焦、昏暗、噪点等现象，还原摄像机高逼真色彩夜视监控，保证摄像机夜间能获取良好的夜视图像。
LED白光补光灯的特点
LED白光补光灯的使用范围越来越广泛，究其原因来看，主要是因为LED白光补光灯相对普通光源的补光灯来讲具有多种优点。
具体来讲，LED白光补光灯的特点如下：
1、在完全无环境光照明的情况下，LED白光补光灯可以帮助摄像系统拍摄到清晰的车牌图像。
能根据实际情况抓拍或录像补光。
2、LED白光补光灯可以固定使用，而且LED白光补光灯还具有白天与日光叠加使用和夜间独立对车牌照明兼容使用的特点，白天可以平抑逆光，夜间可压制车大灯眩光。
使摄像机有较好的宽动态。
3、LED白光补光灯的投身光角度单向性好，光污染极小，对人眼几乎无刺激，不影响行车安全。
4、LED白光补光灯的光斑均匀，发光强度与出光角度可调节。
LED白光补光灯安装调试方便，可以与多种CCD相机进行匹配。
5、LED监控补光灯的功耗低，效率高。
LED监控补光灯可以昼夜常亮，使用寿命长，LED 光源的使用寿命为50000小明。
6、LED监控补光灯功耗小，重量轻，体积小，安装方便，可以方便地与摄像机、防护罩构
成卡口一体化装置。
7、卡口LED白光补光灯带可调光感开关，可以设置不同照度下开启补光。
（一）红外发光二极管（LED）原理红外灯发光体是由红外发光二极管（LED）矩阵组成。
红外发光射二极管由红外辐射效率高的材料制成PN结，外加正向偏压向PN结注入电流激发红外光。
光谱功率分布为中心波长830 -- 950nm，半峰带宽约40nm 左右，如图1（850nm、940nm红外发光二极管的光谱分布图）所示。
它是窄带分布，为普通CCD黑白摄像机可感受的范围。
其最大的优点是可以完全无红暴，（采用940～950nm波长红外管）或仅有微弱红暴（采用850nm波长红外管）；还具有寿命长的特点。
（二）光控软开关电路电路本红外灯采用了光控软开关电路，以减少其工作状态转换的冲击，延长红外灯的使用寿命。
（三）稳压恒流电路为补偿红外灯冬季与
夏季红外光辐射功率的差异，本红外灯采用了稳压恒流电路，使红外发光二极管光功率稳定，从而提高了红外灯的使用效果，延长了使用寿命。
（四）红外灯的选择和使用红外灯的选择最重要的问题是红外灯与摄像机、镜头、防护罩、供电电源等的成套性。
有的人买完了摄像机、镜头、防护罩、电源，甚至安装之後才考虑购买红外灯，这是不正确的，应在设计方案时就对所有器材综合考虑，将它视为一个红外低照度夜视监控系统工程来进行设计。
区别：
红外灯工作时温度很高（LED管正常工作温度要求不高于30度，否则将影响投射距离和使用寿命），使用寿命很短。
这主要是因为LED管过流产生的，LED管如果供电电流过大散热又不好，随着温度不断升高电流也逐渐加大，光衰越来越严重甚至烧毁LED管；很多厂家为了提高出厂时灯的投射效果，把电流设得太大，用户购买时感觉效果还不错，可是安装没多久投射效果就不行了
红外灯的发光转换功率是固定的，如果想发光角度大，那自然会牺牲照射距离，相反，如果保证照射距离就会牺牲角度！选择红外灯的角度是一个十分重要的问题。
使用大角度的红外灯配合小角度的镜头，存在光的浪费现象。
比如，一盏红外灯，发光角度是80度，（相当于F3.5mm镜头的角度），如果配合F35mm的镜头，那么，会有百分之九十九的光是在镜头视场以外,也就是说，只有百分之一的光是有用的，其它都浪费了。
使用小角度的红外灯配合大角度的镜头，灯的角度小，会在图像中心出现一个光斑，周围相对亮度低，这就是平时所说的“手电筒”效果。
一般情况下，红外灯的角度与镜头的角度一致，是最科学的搭配。
另外，并不是红外灯的角度越大，画面效果越好。
有的环境，红外灯角度过大，还会影响成像，比如走廊，因其“狭长”的特点，如果红外灯角度大，近处边缘成像太亮，形成“光幕”现象远处中心反而看不见，只有一片发白现象。
所以，最适宜做法是走廊的红外灯应该比镜头的角度略窄。
其次，可以利用“双灯互补”技术，宽角和窄角红外灯搭配，调整位置，可以达到角度与距离互的补效果。
总体而言，不同焦距的镜头选择想适应角度的红外灯，红外灯的角度在什么样的条件下也不应该大于镜头的角度，狭长环境应该选用比镜头角度更小的红外灯。
窄角的红外灯通过搭配，可以得到理想的广角效果，效果更佳，成本更低。
注意事项简要介绍
1. 红外灯的红暴：有红暴指的是红外灯有可见红光，无红暴反之。
2. 防爆红外灯：选用高强度材料制成能防护一般的外力破坏的红外灯。
3. 红外灯波长对红外灯的影响：波长愈长，红暴愈小，甚至可达到全无红暴，但是，红外光的效率愈低，红外灯发热就愈高。
4. 选用红外灯:最重要的是成套性，与摄像机、镜头、防护罩、供电电源等的成套性。
5. 摄像机的选用：不能与普通彩色摄像机共用，它不能感受红外灯，应选择黑白摄像机或者特殊彩色摄像机（自动感应红外，彩色黑白自动转换）。
摄像机有自动电子快门功能，AGC自动增益控制功能，镜头有自动光圈，以适应昼夜照度很大的变
化,红外灯对电压有严格要求应该尽量选用交流24V或者直流的一对一稳压电源，室
外的光线比较繁杂，因而室外比室内要选用辐照距离大一些的效果会更好。
6. 除配套性外，还要考虑到以下因素：
a) 红外灯时，在选择红外灯辐照距离时留有余地。
b) 护罩对红外灯的效果也有影响，红外光在传输过程中，通过不同介质，透射率和反射率也不同。
不同的视窗玻璃，，特别是自动除霜镀膜玻璃，对红外光的衰减
也不同。
除此外还有可能反射红外线，导致图像一片白色或有光圈。
7. 红外灯的其它小常识：随着红外夜视系统的迅速发展，红外灯生产供应厂家
也会增加，但红灯产品并非象有的人想象的那样容易，在技术、检测仪器设备等方面
条件也不同，希望用户多多加比较，慎重选择。
用户使用红外灯首先要仔细阅读使用说明书，特别是为保证人身设备安全的注意事项。
检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。
用户不应擅自提高供电电压，因为红外灯在设计时，既考虑到其辐照度的充分发挥，又考虑到其安全可靠性。
提高供电电压，可能使红外灯烧毁，更不应擅自拆改红外灯。
如果这样做，生产厂家可能不再负责维修。
如果红外灯出现问题，应与生产厂家或供货商联系。
