尊敬的用户：您好！感谢您使用本公司的产品，为了您更好地体验本产品带来的视觉体验效果，我们配备了内容详细的用户手册，在您开始使用本产品之前请先仔细阅读用户手册，您从中可以获得有关产品的介绍、使用方法等方面的知识，以便您能正确的使用本机。
若有不明白之处,请您联系购买的商家！温馨提示：本手册仅供参考使用，若有更新,不再另行通知！《HDMI 4画面分割器》主要介绍了分割器的使用方法、主要性能参数、功能特性、设备的连接及重要的安全说明等信息。
本手册只作为用户操作指示，不作为维修服务用途。
自发行日期起，此后的功能或相关参数若有改变，将另作补充说明，详情可向厂商或各经销商查询。
本手册为本公司版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。
本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。
未经书面许可不得复印或散布。
目 录1.产品预览 (1)2.包装目录 (1)3.概述 (2)4.功能特点 (2)5.功能说明 (2)6.遥控器 (4)7.技术参数 (4)8.系统连接图 (5)1. 产品预览前端面板图后端面板图2. 包装目录① 1× HDMI 4画面分割器② 1× 5V/2A DC电源适配器③ 1× 用户说明书④ 1× 遥控器3. 概述5. 功能说明☆ 前端面板端口4. 功能特点HDMI 4x1多画面分割器能将4路HD M I高清输入信号同时在一台电视机上显示，视频分辨率最高支持1080p@60Hz。
此产品支持5种分割模式，在模式范围内，用户可以自由切换4路高清输入，它能够实现单画面显示和单屏显示多画面的功能且支持前面板按键、遥控和RS-232切换可以让用户更方便地使用。
本产品可广泛应用于多媒体广告宣传、大屏幕显示工程等场所。
☆ 兼容HDMI 1.4b, HDCP 1.4和DVI ☆ 视频分辨率达到1080p@60Hz ☆ 支持的音频格式有LPCM2.0☆ 支持5种分割模式☆ 音频输出可以选择任何输入源☆ 支持前面板按键、IR遥控器和RS-232控制5.1 面板介绍☆ 后端面板端口5.2 显示模式多画面分割器有5种显示模式模式1模式2模式3模式4模式5模式1：多画面分割器将分别显示4路高清输入，通过切换前面板的“MAIN”键或IR遥控器将切换为下一个输入信号，顺序为IN1→IN2→IN3→IN4→IN1...模式2：多画面分割器将在一个显示屏上同时显示4个相等尺寸的高清输入信号。

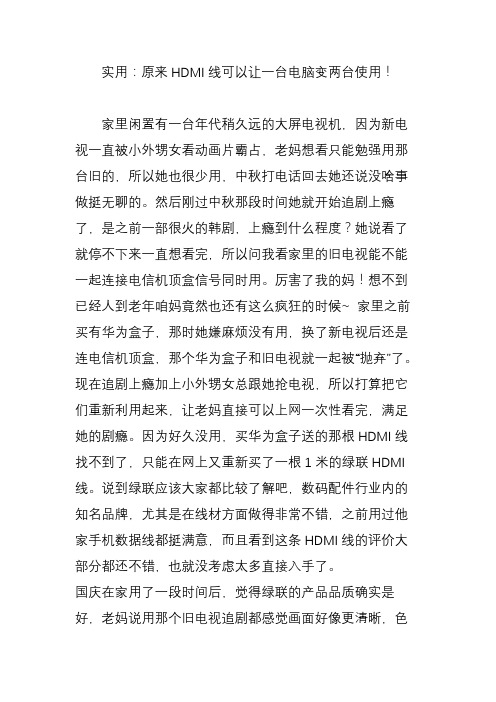

实用：原来HDMI线可以让一台电脑变两台使用！家里闲置有一台年代稍久远的大屏电视机，因为新电视一直被小外甥女看动画片霸占，老妈想看只能勉强用那台旧的，所以她也很少用，中秋打电话回去她还说没啥事做挺无聊的。
然后刚过中秋那段时间她就开始追剧上瘾了，是之前一部很火的韩剧，上瘾到什么程度？她说看了就停不下来一直想看完，所以问我看家里的旧电视能不能一起连接电信机顶盒信号同时用。
厉害了我的妈！想不到已经人到老年咱妈竟然也还有这么疯狂的时候~ 家里之前买有华为盒子，那时她嫌麻烦没有用，换了新电视后还是连电信机顶盒，那个华为盒子和旧电视就一起被“抛弃”了。
现在追剧上瘾加上小外甥女总跟她抢电视，所以打算把它们重新利用起来，让老妈直接可以上网一次性看完，满足她的剧瘾。
因为好久没用，买华为盒子送的那根HDMI线找不到了，只能在网上又重新买了一根1米的绿联HDMI线。
说到绿联应该大家都比较了解吧，数码配件行业内的知名品牌，尤其是在线材方面做得非常不错，之前用过他家手机数据线都挺满意，而且看到这条HDMI线的评价大部分都还不错，也就没考虑太多直接入手了。
国庆在家用了一段时间后，觉得绿联的产品品质确实是好，老妈说用那个旧电视追剧都感觉画面好像更清晰，色彩更好看了。
所以建议大家买这种线材时，选择自己熟悉信任的正规品牌还是比较好的，基本不用担心会出什么问题。
拿到产品的时候，就明显能感觉到绿联这根HDMI线做工用料都很扎实，一上手就感觉很有质感，而且在接头处理的细节上也做得比较完善，很精致的感觉，不愧是品牌货。
HDMI两端都是镀金插头，看起来就很高端，使用应该也不会差。
国庆回家的时候就把HDMI线带回去用了。
华为盒子连接电视还挺简单的，直接用HDMI线分别连接盒子和电视相应的HDMI接口，再调一下电视机的信号源就可以用了。
（当然前提是家里是要有网络的，华为盒子可以连接网线也可以用wifi，这点就不用我说了吧？）至于具体怎么设置，盒子说明书上都有，我就不重复了。
有线电视分支分配器1. 简介有线电视分支分配器，也被称为有线电视分配器、电视信号分配器，是一种用于将有线电视信号分配到多个不同设备或房间的设备。
它允许用户在不同的位置同时观看相同的有线电视频道，提供了一种方便的方式来满足不同用户的观看需求，通常被广泛应用于家庭、酒店、公寓、办公室等场所。
有线电视分支分配器通常包含一个主输入接口和多个输出接口，主输入接口用于接收来自有线电视信号源（例如有线电视服务提供商）的信号，而输出接口用于将信号分配到不同的设备。
一般而言，有线电视分支分配器的输出接口数量可以根据用户需求而定，常见的有2口、4口、8口等不同规格。
2. 工作原理有线电视分支分配器的工作原理比较简单直观。
当有线电视信号导入主输入接口时，分支分配器通过内部电路将信号分配到多个输出接口。
每个输出接口连接到不同的设备（如电视、机顶盒等），设备就能够接收到相同的有线电视信号。
这样，用户就可以在不同房间或位置同时收看电视节目。
在信号分配过程中，有线电视分支分配器需要保持信号质量的稳定。
因此，优质的分支分配器会采用特殊的电路设计和高质量的材料，以降低信号损失和噪声，确保信号传输的清晰和稳定。
3. 常见应用场景有线电视分支分配器具有广泛的应用场景，以下是一些常见的应用场景：3.1 家庭在家庭中，有线电视分支分配器可以满足家庭成员在不同房间观看电视节目的需求。
例如，家庭中的客厅可能会安装一个有线电视接收器，而卧室、书房等房间则可以连接有线电视分支分配器的输出接口，实现多个房间同时观看电视节目的功能。
3.2 酒店在酒店中，有线电视分支分配器可以方便地将有线电视信号分配到各个客房。
这样，客人在房间里就可以享受到与客厅相同的电视节目。
这不仅提高了客户体验，还简化了酒店的有线电视布线。
3.3 公寓在公寓楼或住宅小区中，有线电视分支分配器可以将有线电视信号从主干线路分配到每个单元楼层或公寓单元。
这种方式可以减少线缆铺设和室内连接的复杂性，降低了成本，并提供了更灵活的有线电视接入方式。
电脑一拖二方案一、方案概述电脑一拖二方案是指通过合适的设备和连接方式，将一台电脑的信号同时输出到两台显示设备上。
这种方案广泛应用于办公场所、教育机构和娱乐领域，可以提高工作效率、增强学习体验和享受多屏幕游戏乐趣。
本文将介绍电脑一拖二方案的原理、实施步骤以及常见的连接设备。
二、方案实施步骤1. 选择合适的显示设备：首先需评估使用场所的需求和预算，选择合适的显示设备，如液晶显示器、投影仪等。
同时要考虑显示设备的分辨率、接口类型以及品牌信誉等因素。
2. 选择适配器或分配器：根据电脑的输出接口选择相应的适配器或分配器。
常见的接口包括HDMI、VGA、DVI等，需根据电脑和显示设备的接口类型进行匹配选择。
适配器可将电脑的一个输出信号分配到两个显示设备上，实现一拖二的效果。
3. 连接设备：将适配器或分配器与电脑和显示设备进行连接。
根据接口类型选择对应的连接线缆，确保信号传输的稳定和清晰。
4. 调整显示设置：在电脑系统中打开显示设置，进行屏幕投影模式的调整。
通常有扩展模式和复制模式两种选择。
扩展模式能够将桌面扩展到两个显示设备上，增加可视工作区域；复制模式能够将同样的内容同时显示在两个屏幕上，适用于会议演示和教学展示等场景。
5. 测试和调试：完成连接和设置后，进行信号测试和屏幕显示效果的调试。
确保两个显示设备正常工作、信号稳定，以及内容的清晰可见。
三、常见连接设备1. HDMI分配器：适用于HDMI接口的电脑和显示设备，能够同时输出高清画面到两个显示设备上。
可通过HDMI线连接电脑和分配器，再通过HDMI线分别连接分配器与显示设备。
2. VGA分配器：适用于VGA接口的电脑和显示设备，能够同时输出模拟信号到两个显示设备上。
可通过VGA线连接电脑和分配器，再通过VGA线分别连接分配器与显示设备。
3. USB-C适配器：适用于USB-C接口的电脑和显示设备，能够将信号转换成HDMI或VGA接口输出到两个显示设备上。
用户手册1x4 HDMI 分配器使用手册享受高清影像世界！尊敬的客户：您好！非常感谢您购买本公司的产品。
为了实现产品的最佳效果和保证安全，请您在对产品进行连接、操作、调试前仔细阅读本手册。
此手册请予以保留，以备将来查阅。
本公司所生产的HDMI转换器、切换器、网线延长器、矩阵、分配器等系列产品，其设计之目的是为了让您的影音设备使用起来更便捷，更舒适，更高效，更节能。
这款1 x4 HDMI分配器可以把一个高清信号源连接到四个高清显示终端。
它可以很容易地将一个高清信号源所产生的高清信号分配到四台支持高清信号的显示器或者投影机上。
另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
真诚服务是我们的理念，顾客满意是我们的宗旨。
本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。
产品特点：●一路HDMI1.3b版本信号输入分配成四路HDMI1.3b版本信号输出●兼容HDCP1.2●支持3D●支持CEC●支持30/36位深色●支持蓝光DVD24/50/60fs/HD-DVD/xvYCC●音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD●支持信号时序重整。
●使用AWG26 HDMI 1.3版本的标准线缆，输入传输距离可达15米，输出传输距离可达25米。
●无信号损失●安装简单●需要DC5V/1A规格的电源随机配送附件图示:1、5V电压电源适配器2、说明书一份电源适配器物理连接口示意图:图1.0 前面板示意图：电源开关POWER ：电源指示灯Input：HDMI输入指示灯Output1- Output4：HDMI输出指示灯图1.1 后面板示意图Ooutput1- Ooutput4: HDMI输出接口Input: HDMI输入接口DC/5V：5V直流电源接口连接与操作:1.通过一条HDMI线缆，把高清信号源和分配器的输入口连接起来。
hdmi分配原理
HDMI分配是一种视频和音频信号的传输技术，它基于高清多媒体接口（HDMI）标准，用于将一个源信号分配到多个显示设备上。
这种技术常用于家庭影院系统、会议室和数字广告牌等场合，可以实现多个屏幕同时显示相同的内容。
HDMI分配的原理是通过HDMI分配器或分配矩阵来实现的。
HDMI分配器通常具有一个HDMI输入端口和多个HDMI输出端口，可以将一个源设备（如蓝光播放器、电视盒子或游戏机）连接到多个显示设备（如电视、投影仪或显示器）上。
当源设备的信号通过HDMI分配器的输入端口进入时，它会被复制并传输到每个输出端口上。
每个输出端口上的信号可以连接到一个显示设备，因此可以实现将同一个视频和音频信号同时显示在多个屏幕上。
HDMI分配矩阵是一种更为复杂的设备，它可以支持多个源设备和多个显示设备之间的分配。
分配矩阵通常具有多个输入端口和多个输出端口，可以自由选择将哪些源设备的信号传输到哪些显示设备上。
使用HDMI分配器或分配矩阵可以为用户带来很多便利。
比如在家庭影院系统中，用户可以通过一个蓝光播放器将高清电影同时传输到多个电视上，让家庭成员在不同的房间里同时欣赏电影。
在会议室中，用户可以将演示文稿实时显示在多个投影仪或显示器上，方便与会人员观看。
在数字广告牌中，用户可以通过HDMI分配器将相同的广告内容同时显示在多个屏
幕上，增加宣传效果。
总而言之，HDMI分配通过使用分配器或分配矩阵将一个源信
号传输到多个显示设备上，实现多个屏幕同时显示相同的内容，为用户带来更好的观看和使用体验。
二进十出，HDMI 1.3分配器操作指南1. 简介HDMI1.3分配放大系列是HDMI信号分配最先进的解决方案这一系列的每个产品都兼容HDMI1.3的规格，支持深度颜色的视频画面及无损耗的高度压缩的音频，带宽高达225MHz（6.75Gbps），除分配功能外，还有对信号放大均衡功能，因此具备高性能的音/视频输入输出，每路输出可达30米，而且可以叠加使用。
2. 特点兼容HDMI1.3，HDCP1.1及DVI1.0可将画面达到1080P◎60HZ两路HDMI信号源输入，同时有实录输出HDCP键允许每路输出再接到显示器时独立工作将一路HDMI信号输出到十台显示器上时信号无衰减在使用HDMI/DVI转接器时支持DVI信号源和DVI显示支持DOLby Digital，DTS音频传输支持大多数的PC与HDTV规格的分辨率：从VGA到UXGA，从480i到1080p 在1080p的分辨率下对HDMI线的传输距离测试：输入距输出距离可达到30M/5.1CH可从电视或此机器配置EDID选项兼容HDCP3. 操作按钮及功能前面板①遥控感应②键盘锁，按住此键5秒钟，系统进入键盘锁模式，在此模式下此键指示灯点亮，且所有按钮失效③HDMI/DVI指示灯：输入的信号源是HDMI或DVI时指示灯会点亮④HDCP指示灯,如果输入的HDMI信号源带有HDCP保护则HDCP指示灯会点亮⑤SYNC指示灯，如果输入的HDMI或DVI信号正常输入输出，则指示灯点亮⑥HDMI输出指示灯：如果输出信号连接正常则指示灯会点亮⑦HDMI输入及指示：重复按INPUT切换想要输入的信号源（1或2），指示灯会显示所输入的信号源⑧电源指示灯：电源打开的时候指示灯点亮后面板①EDID Contron jumper：默认的出厂设置是TV，如果显示没问题就不用重设，如果显示有问题则切换到STD用内置的EDID，在EDID配置在TV选项时，机器会检测第一个输出的HDMI信号的EDID并记录在机器里面，如果第一个输出的信号时DVI会自动跳到下一个直到第一个HDMI信号被检测到② RS232：9针的连接器，连接到PC上或其他控制台上实现遥控③ HDMI 输入1，2：分别与信号源设备的HDMI或DVI输出接口相连④ HDMI输出1～10：将这些接口分别与HDMI显示器连接，所有输出的视频相同。
盖亚威视1x4 HDMI 分配器一分四支持3D这款1 x4 HDMI分配器可以把一个高清信号源连接到四个高清显示终端。
它可以很容易地将一个高清信号源所产生的高清信号分配到四台支持高清信号的显示器或者投影机上。
另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
真诚服务是我们的理念，顾客满意是我们的宗旨。
本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。
产品特点：●一路HDMI信号输入分配成四路HDMI信号输出●支持3D●支持CEC●支持30/36位深色●支持蓝光DVD24/50/60fs/HD-DVD/xvYCC●音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD●支持信号时序重整。
●使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达25米。
●无信号损失●安装简单●需要DC5V/1A规格的电源连接与操作:1.通过一条HDMI线缆，把高清信号源和分配器的输入口连接起来。
2.通过HDMI线缆，把分配器的输出端与显示器连接起来。
3.把5V的电源和分配器连接起来。
产品规格: HDSP0104 HDMI分辨率…………………24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i 支持音频色彩格式………………………………………………24位/深色30位/36位支持音频格式……………DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD最大传输带宽……………………………………………………………………225MHz 最大传输速率…………………………………………………………………6.75Gbps 输入输出TMDS信号………………………………………………0.5-1.5Vp-p(TTL)输入输出DDC信号………………………………………………………5Vp-p(TTL)输入线缆长度……………………………………………………≤15m HDM I AWG26输出线缆长度…………………………………≤25m AWG26 HDMI standard cable最大工作电流……………………………………………………………………600mA电源适配器规格……………交流输入（50 /60HZ）:100V-240V,直流输出:5V/1A工作温度…………………………………………………………………(-15 to +55℃)工作湿度范围…………………………………………………5 to 90%RH（无冷凝）尺寸…………………………………………………………………260X115X45(mm)重量………………………………………………………………………………1015g。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920609246.7(22)申请日 2019.04.30(73)专利权人 宁波奉化凯鑫线缆有限公司地址 315500 浙江省宁波市奉化区莼湖镇下陈村(72)发明人 刘水胜 (74)专利代理机构 宁波浙成知识产权代理事务所(特殊普通合伙) 33268代理人 洪松(51)Int.Cl.H04N 5/268(2006.01)H04N 5/765(2006.01)(54)实用新型名称一种高清HDMI分配器(57)摘要本实用新型公开了一种高清HDMI分配器，包括分配器与安装机构，所述分配器的一侧端面上安装有若干组分配头，所述分配器的一端外部固定设置有固定板，且固定板上开设有若干组通孔，所述通孔内部活动安装有若干组阻挡板，所述安装机构由支撑座与连接件组成，所述连接件的一侧通过螺栓安装有安装件，且支撑座的上端面一侧固定设置有旋转台，所述旋转台的上端固定设置有固定块，且固定块内部活动设置有转动球，所述转动球的一端通过支架与分配器连接。
本实用新型便于有效的对分配器进行多角度调节，便于在具体分配过程中进行多方位调节，提高了分配效率，同时便于对接线过程中的多方位适配。
权利要求书1页 说明书3页 附图2页CN 209994471 U 2020.01.24C N 209994471U权 利 要 求 书1/1页CN 209994471 U1.一种高清HDMI分配器，包括分配器(1)与安装机构(2)，其特征在于：所述分配器(1)的一侧端面上安装有若干组分配头(3)，所述分配器(1)的一端外部固定设置有固定板(4)，且固定板(4)上开设有若干组通孔，所述通孔内部活动安装有若干组阻挡板(5)，所述安装机构(2)由支撑座(6)与连接件(7)组成，所述连接件(7)的一侧通过螺栓安装有安装件(8)，且支撑座(6)的上端面一侧固定设置有旋转台(9)，所述旋转台(9)的上端固定设置有固定块(10)，且固定块(10)内部活动设置有转动球(11)，所述转动球(11)的一端通过支架与分配器(1)连接。
HDMI分配器的設計與實現HDMI（高清晰度多媒體接口）是由日立、松下、飛利浦、Silicon Image、索尼、湯姆遜和東芝7家公司成立的HDMI組織制定的專用數字視頻/音頻傳輸標準。
HDMI是針對下一代多媒體影音設備所開發的傳輸接口，適用於數字家電的數字電視、DVD播放機、DVD錄放機、PVR、機頂盒及其他數字視聽產品。
其最大特色是該接口可以在一根傳輸電纜內傳送無壓縮的音頻信號及高分辨率視頻信號。
隨著帶HDMI接口的終端產品的增加，在酒吧和賣場等一些公共場合需要類似以前AV格式的音視頻分配器產品。
本文中詳細介紹了如何利用A NX9011和ANX9030來設計一進四出的HDMI分配器。
HDMI接口及系統概述目前消費者正受到各種AV連接數過於龐大的困擾。
HDMI接口可以用單一的連線取代眾多的影音連線，簡潔又方便。
目前HDMI接口已經有成為數字影音產品的必配接口之一的趨勢。
HDMI接口主要有三個通信通道，接口示意圖如圖1所示。
TMDS通道：負責所有音頻和視頻數據的傳輸。
輔助數據，如AVI InfoFrame、Audio InfoFrame等也是通過TMDS 通道。
DDC通道：HDMI源端，通過這個通道來讀取接收端（Sink）的E-EDID數據結構，進而得知接收端內含的機能與特性。
CEC通道：這是一個可選項（Option），它提供更高層次的使用方式讓消費者使用，例如自動設定的細節、單鍵播放或是遙控相關的事。
圖1 HDMI接口示意圖在某些情況下，HDMI的源端會使用到AVI InfoFrame與Audio InfoFrame。
AVI Inf oFrame所包含的信息是為了實現與達成顯示模式自動化（Display Mode Automation）而規劃的一種方法或機制，如比色法、顯示比例、像數重複因數等。
Audio InfoFrame信息包含通道數、代碼類型、採樣尺寸、採樣頻率等信息。
E-EDID是增強型擴充顯示器識別數據(Enhanced Extended Display Identification D ata Standard)的簡稱。
源裝置使用DDC(Display Data Channel)來讀取終端接收顯示裝置的E-EDID，以確認終端顯示裝置的設定與功能。
HDCP數字內容保護則是英特爾開發的為HDMI提供高帶寬數字內容保護的解碼技術。
配備了HDCP解碼技術的HDMI就不會受到信號加密的限制，可以接受全部格式的高清信號。
HDMI分配器系統結構及芯片特點HDMI分配器系統結構如圖2所示。
圖2 HDMI分配器系統框圖HDMI分配器工作原理如下：當HDMI輸入端口接收到HDMI的視頻輸入信號後，轉換為內嵌行場同步的Y/Cb/Cr信號，送到HDMI的發送芯片。
HDMI的發送芯片把Y/Cb/Cr 信號轉換為HDMI發送出去。
這時四個HDMI端口同時有信號輸出，同時帶有信號的複製和增強功能。
單片機通過I2C總線控制各個芯片的初始化以及狀態機的變化，完成EDID的讀取和HDCP的校驗等工作。
HDMI的收發IC目前有很多。
在本方案中選擇ANALOGIX公司的ANX90xx系列IC 是因為該產品基於Wide Eye信號恢復技術，從而能夠提供高性能的傳輸或接收能力。
該系列芯片可以支持遠大於HDMI標準定義的15m的HDMI線纜高速信號傳輸。
其實際的支持距離已經超過了50m。
超強的驅動傳輸能力允許客戶使用廉價的線纜（如UTP等）來進行高速多媒體信號的傳輸，同時還保證了極低的誤碼率。
ANX90xx系列芯片具有很強的音視頻處理能力。
該系列芯片能以最高165Mpix/s的速率傳輸高達24位信息數據，使整個處理頻寬接近4Gb/s。
它支持RGB與多種模式YCbCr之間的轉換，支持HDTV（最高支持1080 p）和PC（最高支持1600×1200@85Hz）應用，還支持8通道24位高精度數字音頻輸出，提供I2S和S/PDIF標準輸出接口。
它不僅能夠滿足目前最先進的應用，還具備一定的擴展能力。
ANX9011是帶Wide Eye恢復功能的單端口HDMI接收IC，支持鏈路速率達1.65Gb/ s，支持HDMI1.2、HDCP 1.1和DVI1.0標準。
由於具有Wide Eye功能，能夠支持長電纜和低誤碼率。
ANX9030是帶HDCP、兼容HDMI1.2的發送IC。
可支持像數速率達165Mpix/s。
對7 20P和1080i模式，其功耗僅為300mW。
設計注意事項HDMI的接口IC有四種電源：AVDD33、DVDD33、AVDD18和DVDD18。
＋3.3V電源用於IO口的供電，＋1.8V用於內核和邏輯的供電。
兩個+3.3V的電源能作為一組，兩個＋1.8V的電源能作為另一組。
上電時基本的上電順序為：先上兩個＋3.3V的電源，然後上兩個＋1.8V的電源。
上電時序如圖3所示。
上電時序如果反相會引起芯片進入未知狀態。
最差能接受的情況為＋3.3V和＋1.8V同時供電。
圖3 ANX9011和ANX9030上電時序圖在一些惡劣的條件下，在電源上升完成前，由於電源問題，電源線上有一個大的噪聲，如圖4所示。
如果復位腳沒有拉到地或者沒有驅動到低，噪聲將耦合到復位腳。
這將使芯片進入未知狀態或者可能損壞一些芯片內部可編程的電路。
因此，復位腳必須在電源穩定後為低且保持100ms。
圖4 復位時序正常的RC電路可能不太滿足這個要求，推薦使用一些低成本的上電復位IC。
IC的每一個電源引腳都應該有一個0.1μF的去耦電容，且PCB布板的時候要盡量的靠近IC的電源引腳。
HDMI接口在使用中經常會熱插拔，因此需要ESD保護。
使用ESD二極管來保護電路不被損壞，但是它們也給保護線路帶來一些電容。
4對TMDS線運行在很高的速率上，因此這4對線有阻抗控制的要求，規定阻抗為100Ω，誤差為±15％。
在這四對線上加了保護二極管後，差分阻抗會有一些偏移。
如果沒有阻抗補償，可能會超出誤差範圍。
不過，SEMT ECH公司最新推出的Rclamp0524 ESD保護二極管等產品不需要在PCB LAYOUT的時候加阻抗補償。
ANX9011提供I2C從接口和MCU通信，設備的I2C地址由復位引腳的上升沿採樣D EVAD輸入腳的電平決定。
當DEVAD為高時，I2C地址為0X62/0X6A，當DEVAD為低時，I2C地址為0X60/0X68，TEST_EN腳必須接地。
ANX9030的I2C地址由41引腳DEV_ADD R_SEL在復位的上升沿時的電平決定。
若為高I2C地址為0X76/0X7E，當為低時I2C地址為0X72/0X7A。
24引腳R_BIAS需用680Ω的電阻上拉，21引腳RSV_L用4.7kΩ的電阻接地。
在PCB LAYOUT時請注意差分阻抗為100Ω，單端的時鐘線阻抗為50Ω。
差分對的兩對線之間的長度差值應該在10密耳以內，不同的差分對之間的長度差值應該在250密耳以內。
推薦使用4層或4層以上的PCB板。
這樣系統可以運行在一個穩定的環境。
系統測試標準和方法由於HDMI生產廠家有許多，為了保證消費者所買回去的HDMI產品能與其他的HD MI產品配合工作，需要進行兼容性測試（CTS）。
各授權測試中心（ATC）也相應的建立起來，按照CTS規範進行測試。
HDMI CTS要求四種類型的設備進行測試：源設備（如DVD、STB）、接收設備（如LCD_TV）、線纜和中繼設備。
本方案適用於中繼設備的測試標準。
在中繼設備測試中也應該同時滿足源設備和接收設備的測試標準。
本產品在1080P狀態下的測試眼圖如圖5所示。
圖5 源端1080P狀態下測試眼圖在HDMI測試中，HDCP測試也應引起大家的注意。
幾乎所有具有HDMI特性的系統也都具有HDCP特性。
在具體使用中，當出現互操作的測試問題時，往往不是與HDMI相關，而是與HDCP有關。
系統軟件實現本方案中選用STC公司的STC89LE516RD+，其工作頻率為0～80MHz，內部FLASH 的儲存空間為63Kb，RAM的空間為1280字節。
使用KEIL C51編程，系統軟件可以分為兩個部分，一個是ANX9011的初始化的處理和ANX9011的狀態機的變化，另一個是ANX9 030的初始化的處理和ANX9030的狀態機的變化。
主循環程序如下。
void main(void){Init_mcu();Init_9011();Init_9030();while(1){ANX9011_IntProcess ();ANX9011_TimerProcess ();ANX9030_Interrupt_Process();ANX9030_Timer_Process ();}}1 ANX9011的初始化在ANX9011的復位電路的上升沿，DEVAD_CLK48B引腳的狀態決定ANX9011的I2C 地址。
