分配器用户手册目 录1、分配器-AV (1)1.1 AV-103分配器 (1)1.2 AV-108分配器 (1)2、分配器-DVI (2)2.1 DVI-1*2分配器 (2)2.2 DVI-1*4分配器 (3)3、分配器-V (4)3.1 Video-104分配器 (4)3.2 Video-1*16分配器 (4)4、分配器-VGA (5)4.1 VGA-0102分配器 (5)4.2 VGA-104分配器 (6)4.3 VGA-1*8分配器 (7)4.4 VGA0116分配器 (8)4.5 VGA-1*10/24分配器 (9)1 分配器-AV1.1 AV-103分配器AV-1*3分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成三路高分辨率音视频信号。
AV-103后背板技术性能及指标：输入接口: 1路 BNC（VIDEO），1路RCA输出接口: OUTPUT1―3BNC; OUTPUT2―3 RCA阻 抗: 输入阻抗：75Ω输出阻抗：75Ω电 源: 220V /AC外形尺寸: 45×25×15mm(D×W×H)重 量: 0.3Kg配 件: 使用说明书1.2 AV-108分配器AV-1*8分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成八路高分辨率音视频信号。
AV-108后背板技术性能及指标 ：输入接口: 视频： 1路 BNC（VIDEO），音频：1路音频头（凤凰端子）输出接口: 视频：OUTPUT1―8BNC;音频：OUTPUT1―8 音频头（凤凰端子）阻 抗: 输入阻抗：75Ω输出阻抗： 75Ω电 源: 220V 50HZ的交流电源外形尺寸: 235×155×70mm(D×W×H)重 量: 1.3Kg配 件: 使用说明书2 分配器-DVI2.1 DVI-1*2分配器在许多多媒体应用系统中，往往需要把一个DVI信号源输送到中心机房进行处理，同时又需要在本地显示该信号。

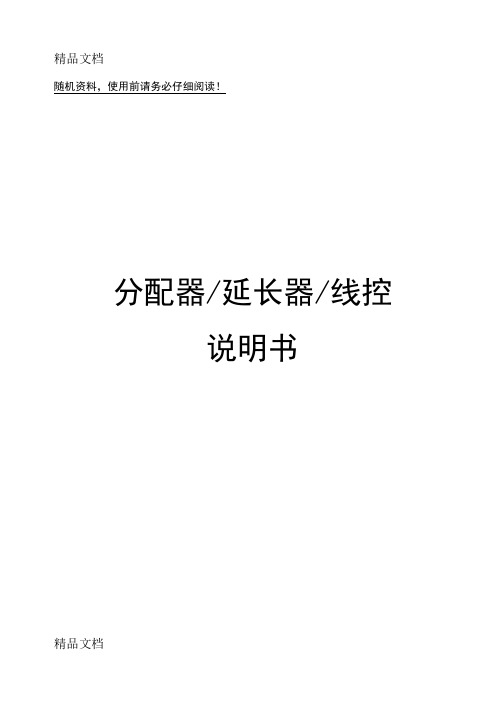

随机资料，使用前请务必仔细阅读！分配器/延长器/线控说明书精品文档目录前言 (2)一、分配器的使用说明 (3)1、分配器功能 (3)2、分配器分类 (3)3、装箱清单 (4)4、系统连接图 (6)5、输入、输出接口 (4)6、技术指标 (5)二、延长器的使用说明 (7)1、信号延长器简介 (7)2、信号延长器指标及连接图 (7)三、线控的使用说明 (16)1、线控简介 (16)2、线控接口 (16)3、技术指标 (17)4、连接图 (18)常见故障及维护 (19)精品文档前言感谢您使用本公司产品，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。
确保设备的输入电源为AC 100～240V/50Hz。
2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3．使用本产品时严禁带电插拔输入、输出信号线及RS232通讯接口线。
4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。
严禁将化学物品洒在本产品上。
5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
6．严禁擅自打开机箱外壳，机器内有交流220V高压，以免发生触电危险，需要维修时应交厂家进行维修。
精品文档一、分配器的使用说明1、分配器功能分配器的功能是将一路输入信号源均等的分成多路输出，并且输出信号与输入信号完全相同、有些型号甚至还带有图像增益放大输出功能；输出信号与输入信号相比不会有衰减、延迟等不良的现象。
2、分配器分类根据输入信号的不同，有：纯视频分配器视音频分配器VGA分配器VGA+音频分配器RGB分配器网线分配器DVI分配器HDMI分配器等根据分配的端口数而分，有：0102 1进2出0104 1进4出0108 1进8出精品文档精品文档0116 1进16出 0132 1进32出 0164 1进64出等3、装箱清单4、输入、输出接口VGA: D-Sub15Pin （对含有VGA 的分配器）。
英顿音响使用说明书

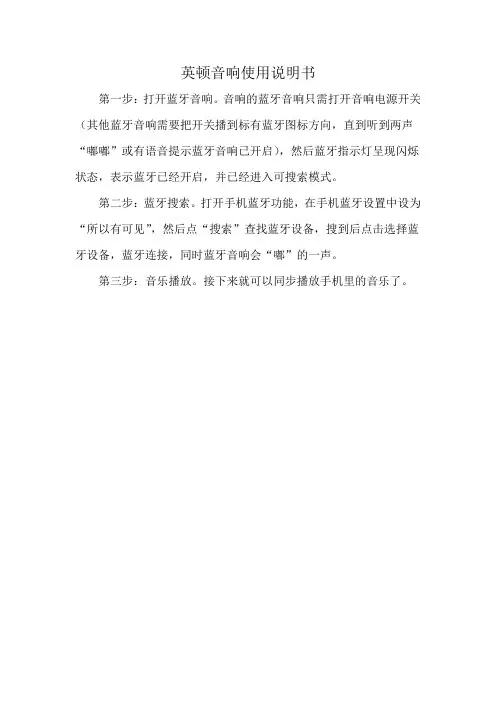

第一步：打开蓝牙音响。
音响的蓝牙音响只需打开音响电源开关（其他蓝牙音响需要把开关播到标有蓝牙图标方向，直到听到两声“嘟嘟”或有语音提示蓝牙音响已开启），然后蓝牙指示灯呈现闪烁状态，表示蓝牙已经开启，并已经进入可搜索模式。
第二步：蓝牙搜索。
打开手机蓝牙功能，在手机蓝牙设置中设为“所以有可见”，然后点“搜索”查找蓝牙设备，搜到后点击选择蓝牙设备，蓝牙连接，同时蓝牙音响会“嘟”的一声。
第三步：音乐播放。
接下来就可以同步播放手机里的音乐了。
服务热线:400-150-1816电话*************传真*************地址:北京市昌平区创新路27号昌平科技园区3号5层网址：北京威林视讯科技有限公司VLINC专业视听显控产品手册专业音视频产品与解决方案提供商2022北京威林视讯科技有限公司COMPANY PROFILE公司简介威林的愿景威林的使命威林的核心价值观威林视讯是专注于显示控制一体化解决方案的科技企业，经过多年发展，已经成长为国内显控领域的知名品牌，拥有多项独立自主的知识产权。
自成立以来，威林视讯连续推出多个创新产品，包括纯硬件图像处理器，到图像综合管理平台，从分布式处理器到可视化分布式系统，从46寸液晶拼墙到70寸液晶拼墙，从高清到8K 系统整体解决方案，威林视讯的每一次创新都引导着行业的发展和进步，威林视讯提出的所见即所得，所得即可操作的理念，已经成为显控系统的行业标准。
威林视讯有拥有强大的研发实力和方案设计服务能力，核心团队均具备10年以上的行业经验，与北京大学，北京交通大学等多所高校建立产学研合作关系，在掌握图像算法，具备产品设计能力的基础上，对于客户的订制化需求能够快速响应，从研发到制造，从设计到施工，建立了一整套的客户服务体系。
威林视讯在北京，上海，深圳，广州，南京，成都，南昌，乌鲁木齐等国内主要城市均设有分支机构，具备国内省会级城市的快速响应能力。
威林视讯的团队成功完成多个典型案例，包括北京新机场，北京公安局合成作战指挥中心，天津市委宣传部，国家气象局，火箭军某基地，上海联通，广州移动，酒泉卫星发射基地，滴滴出行等标志性项目，均为所在领域的标杆项目。
共同成长作为一个发展中的公司，威林愿意帮助客户成长，努力给客户提供技术培训，商务支持等各种支持，希望客户在竞争中取胜，威林的体系对客户保持开放，愿意帮助客户建立认证体系和获得各种知识产权。
同样，威林也希望能够跟员工一起成长，公司鼓励员工参加各种学历或者非学历教育并承担部分学费，公司内部也会不断建设良好的分享，培训和晋升的体系，希望能够鼓励每一位员工都能发挥自己最大的价值。
ＩＮＶ系列微机音频矩阵切换器使用说明书一、概述：ＩＮＶ系列微机音频矩阵切换器包括：ＩＮＶ－３２０８Ａ（３２路输入８路输出）ＩＮＶ－３２０４Ａ（３２路输入４路输出）ＩＮＶ－３２０２Ａ（３２路输入２路输出）ＩＮＶ－１６０８Ａ（１６路输入８路输出）ＩＮＶ－１６０４Ａ（１６路输入４路输出）ＩＮＶ－１６０２Ａ（１６路输入２路输出）该机是由微处理器控制，主芯片采用大规模专用矩阵芯片。
与同类型视频矩阵切换器及INV-5005、INV-5006、INV5007或多媒体电脑相联，组成一个完整的微机控制图像监控系统；可实现音视频同步切换；适合中等规模的图像监控系统。
二、主要功能:１．可任意切换；通过操作键盘的控制可实现与视频同步的任意一路音频输入切换到任意一个输出上。
２．时序切换功能；通过操作键盘的控制定时切换音频到输出通道上。
３．切换时间间隔；１～６０秒可调。
注：音频切换功能由操作视频切换实现，音视频同步切换。
具体操作方法见INV-5005、INV-5006、INV5007或多媒体电脑使用说明书。
三、技术参数：1．音频输入信号幅度：０．０１－１Ｖｐｐ（３００Ω）。
2．音频输出信号幅度：１Ｖｐｐ（３００Ω）。
3．通道隔离度：５０ｄｂ4．通讯接口方式：与同类型视频矩阵对接。
5．通讯速率：９６００ｂｉｔ／ｓ6．供电电源：ＡＣ２２０Ｖ±１０％５０ＨＺ。
7．整机功耗：５Ｗ8．工作环境温度：－１０℃～＋５０℃。
四、接线方法：１.音频输入根据话筒不同有两种接法：１．１使用有源话筒（如驻极体话筒等）：打开机箱，将MIC POWER短路插插在“ON”位置（给驻极体话筒提供DC12V电源及10K负载电阻）。
将32只有源话筒的音频输出用电缆分别接入1…32号音频输入端。
１．２使用无源话筒（如动圈话筒等）：将32只无源话筒的音频输出用电缆分别接入1…32号音频输入端。
注：机器出厂时ＭＩＣＰＯＷＲＥ处于“OFF”位置（断开状态）。
INV-V1800系列超大型矩阵切换器使用说明书S e c u r i t y s y s t e m司标输入端矩阵类型输入口数量输出端输出口数量系列号INV-V X R X C X视频：V1800系列一、前言本手册是安装人员、调试人员和系统操作人员的指导文件，严格按照本手册规定的方法和要求实施，即可保证达到满意的应用效果。
技术指标：视频输入幅度1Vp-p(75Ω)视频输出幅度1Vp-p(75Ω)带宽：10MHz通道S/N：大于65dB通道隔离度：大于65dB通道串扰度：大于60dB通道增益：+1dB差分增益：3%差分相位：3°通讯方式：RS-485通讯速率：9600Bit/s、4800 Bit/s、2400 Bit/s、1200 Bit/s50 dB每一路输入端口具有共模抑制功能：通讯距离：大于7Km（无中间接力）通信口保护：瞬间大于3000V 强电220V供电：AC220V±10%，50H Z功耗：小于100W二、信号连接插座的位置及功能说明2.1 本机后面板各种信号接口功能说明POWER IN/BPOWER IN/ACOM 3RS 232COM 1COM 2IN1OUT1OUT2OUT3OUT4OUT5OUT6OUT7OUT8OUT1OUT2OUT3OUT4OUT5OUT6OUT7OUT8IN2IN3IN4IN5IN6IN10IN7IN11IN8IN12IN9IN19IN22IN16IN13IN20IN23IN17IN14IN21IN24IN18IN15IN37IN40IN46IN43IN31IN34IN28IN25IN38IN41IN47IN44IN32IN35IN29IN26IN39IN42IN48IN45IN33IN36IN30IN27INV-V1800后面板示意图POWER OUT/A POWER OUT/BAC220V1A配套电源箱后面板示意图IN1…IN48 输入信号连接插座 OUT1…OUT8 输出信号连接插座 RS-232 计算机汉字连接接口 COM1、COM2、COM3 本系统通信总线连接接口2.2 各种信号接口方法及要求 2.2.1 视频图像信号输入接口视频图像信号输入接口选用了标准25芯插座，每一对输入信号插座路数为1~16路。

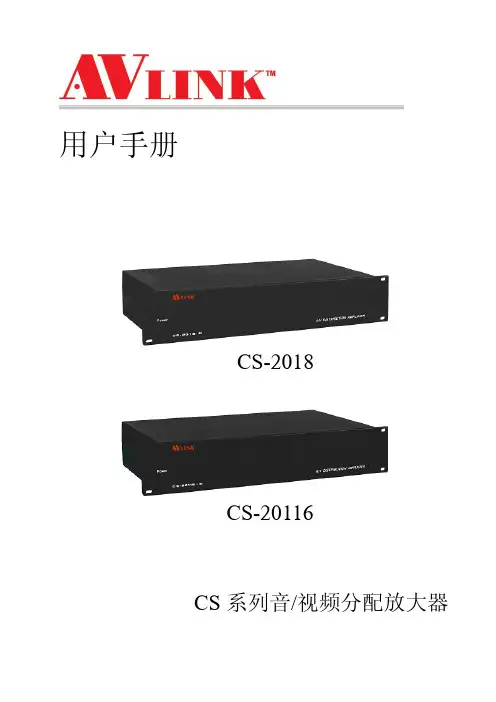

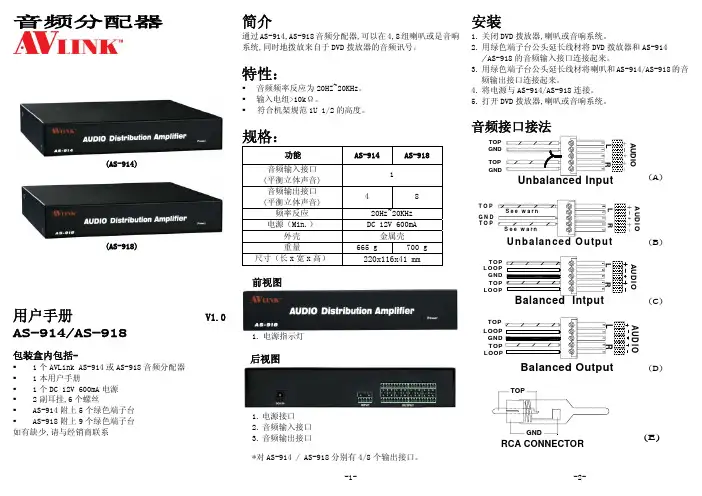

用户手册CS-2018CS-20116CS系列音/视频分配放大器使用前须知1、阅读说明书——使用前，请仔细阅读各项使用说明。
2、产品安置环境——只能安装室内，干燥通风的稳固机框或桌面上。
3、闪电——在闪电或一段时间不用时，请拨掉插头和电源线。
以防止损坏设备。
4、维修——如发生故障，必须由专业技术人员检修或到指定经销商维修更换零部件。
目录一、音/视频分配放大器概述 (3)1.1CS系列音/视频分配放大器 (3)1.2包装盒内包括 (3)二、产品说明 (4)三、音视频分配放大器适用场合 (4)四、产品特性 (4)4.1 视频 (4)4.2 音频 (4)五、产品规格 (5)5.1 视频 (5)5.2 音频 (5)六、前后板视图 (6)6.1 前板视图 (6)6.2 后板视图 (6)七、 安装步骤 (7)八、 CS-2018分配放大器与外围设备连接图 (7)九、 串接操作 (8)十、常见问题及解决办法 (9)一、音/视频分配放大器概述1.1 CS系列音/视频分配放大器CS-2018/CS-20116是一个8/16输出口的RCA分配放大器，1个视频和1对音频RCA 输入接口，8/16个视频和8/16对音频RCA输出接口。
CS系列音/视频分配放大器，是一款高性能的音/视频信号专业分配放大设备，用于一个音/视频信号输入多个音/视频信号输出分配放大，每路视频信号和音频信号均单独传输，使信号传输衰减降至最低，图像和声音信号能高保真输出。
CS系列音/视频分配放大器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
本产品带有过载断电保护、视频同步等功能。
图1-1 CS-2018分配放大器图1-2 CS-20116分配放大器1.2 包装盒内包括1、1个AV LINK CS-2018 或 CS-20116 音/视频分配放大器。
2、一本用户手册3、一条AC电源线。
如有缺少，请与经销商联系。

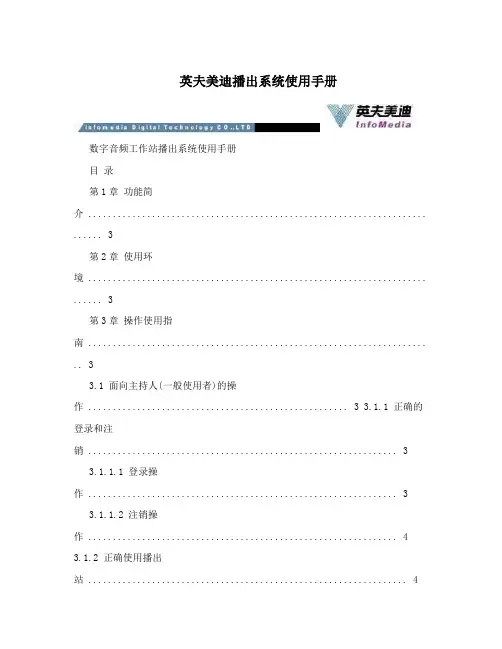

英夫美迪播出系统使用手册数字音频工作站播出系统使用手册目录第1章功能简介 ..................................................................... (3)第2章使用环境 ..................................................................... (3)第3章操作使用指南 ..................................................................... .. 33.1 面向主持人(一般使用者)的操作 ..................................................... 3 3.1.1 正确的登录和注销 (3)3.1.1.1 登录操作 (3)3.1.1.2 注销操作 (4)3.1.2 正确使用播出站 (4)3.1.2.1 查找播出栏目 (5)3.1.2.1.1 查看主节目单 (5)3.1.2.1.2 快速查找栏目 (6)3.1.2.2 调用播出节目 (6)3.1.2.3 查看节目播放状态 (7)3.1.2.3.1 观察节目进度条 (7)3.1.2.3.2 辨别节目的状态 (8)3.1.2.4 主节目单的使用 (8)3.1.2.4.1 功能键 (8)3.1.2.4.2 功能菜单 (8)3.1.2.5 手动节目单的使用 (8)3.1.2.5.1 功能键 (8)3.1.2.5.2 功能菜单 (8)3.1.2.5.3 调出手动单 (9)3.1.2.6 一点即播单(JINGLE单)的使用 (9)3.1.2.6.1 功能键 (9)3.1.2.6.2 调出一点即播单 (9)3.1.2.7 查询单的使用 (10)3.1.2.7.1 功能键 (10)3.1.2.7.2 功能菜单 (10)3.1.2.7.3 调出查询单 (10)3.2 面向技术维护人员的操作 ............................................................ 10 3.2.1 启动播出站 ....................................................................10 3.2.2 播出站设置 ....................................................................12 3.2.3 调用临时安排的节目 ............................................................ 13 3.2.4 特殊说明 ......................................................................133.2.4.1 跨24:00:00节目安排处理 (13)3.2.4.2 权限说明 (14)3.2.4.3 播出单类型介绍 (14)3.2.4.4 停止节目 (14)3.2.4.5 异常情况及解决办法 (15)1数字音频工作站播出系统使用手册第4章软件界面描述 ......................................................................154.1 程序界面 ..................................................................... .. (15)4.2 各播放键说明 ......................................................................194.3 各功能按钮功能说明 (20)第5章术语解释 ..................................................................... ..... 21 第6章常见问题及解决办法 (22)第7章播出软件设置程序说明 (24)7.1 《直播软件设置程序》界面 (24)7.2 一般设置页主要参数设置说明 (25)7.3 声卡设置页主要参数设置说明 (26)7.4 录音设置页主要参数设置说明 (29)7.5 数据库设置页主要参数设置说明 (30)7.6 安全设置页主要参数设置说明 (32)7.7 其他设置页主要参数设置说明 (33)7.8 自动录音设置说明 (34)2数字音频工作站播出系统使用手册第1章功能简介该模块用于播出，能方便完成各种播出任务，包括录播时节目的自动播出、直播时主持人可调入预先编排的手动单、Jingle单，或临时查询公用资料库，进行临时编排手动单、Jingle单，用于手动播出等。

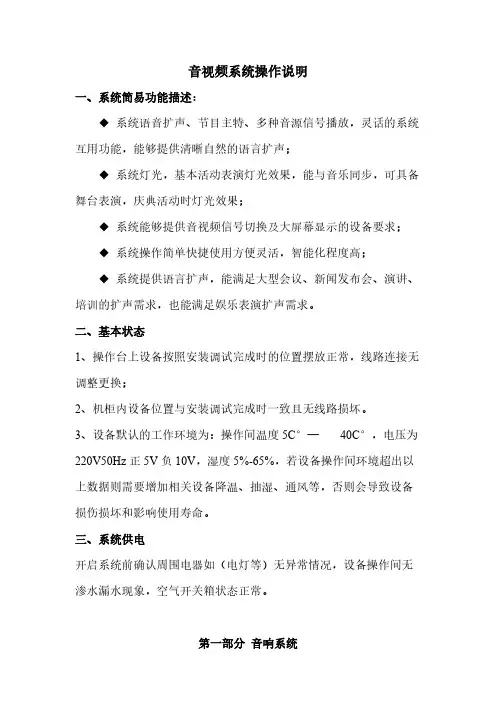

音视频系统操作说明一、系统简易功能描述：◆系统语音扩声、节目主特、多种音源信号播放，灵话的系统互用功能，能够提供清晰自然的语言扩声；◆系统灯光，基本活动表演灯光效果，能与音乐同步，可具备舞台表演，庆典活动时灯光效果；◆系统能够提供音视频信号切换及大屏幕显示的设备要求；◆系统操作简单快捷使用方便灵活，智能化程度高；◆系统提供语言扩声，能满足大型会议、新闻发布会、演讲、培训的扩声需求，也能满足娱乐表演扩声需求。
