摄像机解码器、光端机、矩阵、硬盘录像机、视频分配器的功能

分析视频监控系统分别由哪些部分组成？监控系统主要由前端部分、传输部分、控制部分、显示部分、供电系统所组成，根据不同要求的，还有防盗报警部分等组成。

供电系统部分至关重要，供电部分的电源供给于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。

系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进行选择。

前端部分主要是完成模拟视频的拍摄，摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分有通过视频线、同轴电缆、或者光纤等来成模拟视频监视信号的数字采集，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

显视部分主要是完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

不同的工程都有不同的要求，监控系统方案可以根据不同环镜，所场采用与之匹配的产品。

视频监控系统主要组成部分前言随着社会的不断发展，人类步入了高质量的生活水平。

爱达讯安防工程师认为对重要区域的管理、监控、安全防范也是十分重要，因此现代化的主要场所设立闭路电视监控系统是非常必要的。

在主要场所安装闭路电视监控系统，通过对重要场所如城市路口、停车场、小区花园、住户出入口、电梯走廊等重要位置的摄像机，不仅可以看到主要场所的情况，及时发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。

视频监控系统主要分为以下主要部分：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

高清视频监控解码器的作用
一个完整的高清监控系统，必须涵盖前端、传输、后端以及中心各个环节，缺一不可。

其中，前端负责高清图像的采集，传输负责高清图像的输送，后端负责高清图像的存储，中心负责高清图像的显示和业务的管理。

可以说，一套高清监控系统，真正给用户体现直观价值的就在于中心的图像高清显示，而这离不开高清解码器。

高清解码器的主要作用，在于接收前端高清编码图像并解码，然后通过自身的各种视频输出接口，如HDMI/DVI/VGA/BNC,输出显示到电视墙上。

它与前端摄像机正好是一个正反过程，前端摄像机输入图像，进行编码；解码器进行解码，输出图像。

针对项目大小和中心电视墙的规模，高清解码器又有两种主要的应用：
对于小型规模电视墙，比如4/8/12/16拼接屏，那么高清解码器可以独立作为显示控制设备完成解码输出显示。

对于中大型规模电视墙，显示控制设备一般为模拟矩阵或数字矩阵，那么高清解码器主要负责接收网络编码数据并解码，然后将解码后的数据作为矩阵的输入。

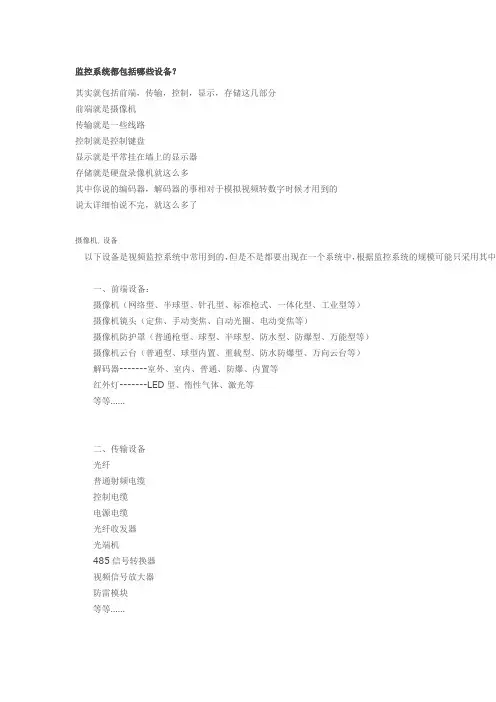

监控系统都包括哪些设备？其实就包括前端，传输，控制，显示，存储这几部分前端就是摄像机传输就是一些线路控制就是控制键盘显示就是平常挂在墙上的显示器存储就是硬盘录像机就这么多其中你说的编码器，解码器的事相对于模拟视频转数字时候才用到的说太详细怕说不完，就这么多了摄像机, 设备以下设备是视频监控系统中常用到的，但是不是都要出现在一个系统中，根据监控系统的规模可能只采用其中一、前端设备：摄像机（网络型、半球型、针孔型、标准枪式、一体化型、工业型等）摄像机镜头（定焦、手动变焦、自动光圈、电动变焦等）摄像机防护罩（普通枪型、球型、半球型、防水型、防爆型、万能型等）摄像机云台（普通型、球型内置、重载型、防水防爆型、万向云台等）解码器-------室外、室内、普通、防爆、内置等红外灯-------LED型、惰性气体、激光等等等……二、传输设备光纤普通射频电缆控制电缆电源电缆光纤收发器光端机485信号转换器视频信号放大器防雷模块等等……三、控制设备矩阵（数字、模拟、VGA、RGB、多媒体）控制键盘控制码发生器控制码转换器画面处理器PC式录像机嵌入式录像机普通模拟长延时录像机数字矩阵（软件＋解码卡）时间字符发生器视频分配器视频放大器云台镜头控制器信号转换器（RS-232转485）等等……四、显示设备CRT监视器液晶监视器电视墙硬质背投普通投影幕VGA监视器等等……五、附属设备、配件UPS电源交换机路由器控制台机柜镀锌管蛇皮管PVC塑料管聚乙烯尼龙管Q九头、RJ45头开关电源线卡PVC线槽桥架。

深圳市华天成科技有限公司
视频分配器的作用
一路视频信号对应一台监视器或录像机，若想一台摄像机的图像送给多个管理者看，建议选择视频分配器，因为并联视频信号衰减较大，送给多个输出设备后由于阻抗不匹配等原因，图像会严重失真，线路也不稳定。

视频分配器除了阻抗匹配，还有视频增益，使视频信号可以同时送给多个输出设备短距离而不受影响,从而一定程度上保证视频传输的同步．但对于长距离同轴电缆的传输的分支没有实际性的效果。

比如，前端摄像机采集来的视频信号通过视频分配器可以接入中心矩阵的同时，再接入硬盘录像机或显示设备等。

视频分配器通常有1路输入2路输出（即1进2出）、1进4出、1进8出等等。

常见的视频分配器还有4入8出，8入16出，16入32出等多种型号。

有的型号还带有字符叠加器和视频隔离器的功能。

还有2分4 8分24 16分48等。

用到视频矩阵的地方就要用视频分配器？
不一定，根据需求而定，一般视频信号到机房后进硬盘录像机（如果硬盘机带视频输出的话）然后进矩阵，矩阵再输出到电视墙。

如果硬盘机不带输出，那么就是信号到机房，到视频分配器，一路进硬盘机，一路进矩阵，再到电视墙。

矩阵是切换画面，分配器是1路进多路出。

监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。

包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。

前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。

一、前端设备。

前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。

1.1、摄像机即前端主要图像采集设备。

分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。

摄像机一般由高清模组、CMOS传感器、镜头成。

摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。

还有就是其它特殊行业定制专用摄像机。

注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。

红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。

电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。

1.2、云台即由两组电机组成、带动摄像机转动的安装平台。

一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。

1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。

目前较多使用在道路监控中。

1.4、支架即固定摄像机的设备。

分为吊装支架，壁装支架。

按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。

1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。

分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。

引言概述：安防视频监控系统是指利用摄像机和监控设备，通过图像传感、图像处理、图像显示、数据存储等技术手段，实现对特定区域或特定对象进行实时监控、监视、录制和远程控制的系统。

在前一篇《安防视频监控系统的基本组成介绍详解（一）》中，我们已经介绍了安防视频监控系统的基本概念、工作原理和主要组成部分，本文将继续深入探讨安防视频监控系统的基本组成介绍详解。

正文内容：1.视频输入设备1.1摄像机1.1.1摄像机的类型和特点1.1.2摄像机的选择原则1.1.3摄像机的安装位置和角度1.2视频采集卡1.2.1视频采集卡的作用和种类1.2.2视频采集卡的选择与安装2.视频处理设备2.1视频解码器2.1.1视频解码器的作用和种类2.1.2视频解码器的选择与安装2.2视频分析系统2.2.1视频分析系统的基本原理和应用2.2.2视频分析系统的功能与特点2.2.3视频分析系统的选择与部署3.视频输出设备3.1显示器3.1.1显示器的种类及其特点3.1.2显示器的选择与安装3.2录像设备3.2.1数字硬盘录像机的基本原理和优势3.2.2数字硬盘录像机的选择与安装4.网络传输设备4.1视频服务器4.1.1视频服务器的作用和种类4.1.2视频服务器的选择与安装4.2网络交换机4.2.1网络交换机的作用和种类4.2.2网络交换机的选择与配置5.远程监控与管理平台5.1远程监控软件5.1.1远程监控软件的功能与特点5.1.2远程监控软件的选择与使用5.2视频存储与管理系统5.2.1视频存储与管理系统的作用与特点5.2.2视频存储与管理系统的选择与配置总结：通过本文的介绍，我们详细了解了安防视频监控系统的基本组成部分，包括视频输入设备、视频处理设备、视频输出设备、网络传输设备以及远程监控与管理平台。

每个组成部分都有其具体的功能和特点，并且需要根据实际情况进行选择和安装。

合理配置和搭配这些设备和系统，才能建立起一个高效、稳定、安全的安防视频监控系统，为我们的工作和生活提供有效的保障。

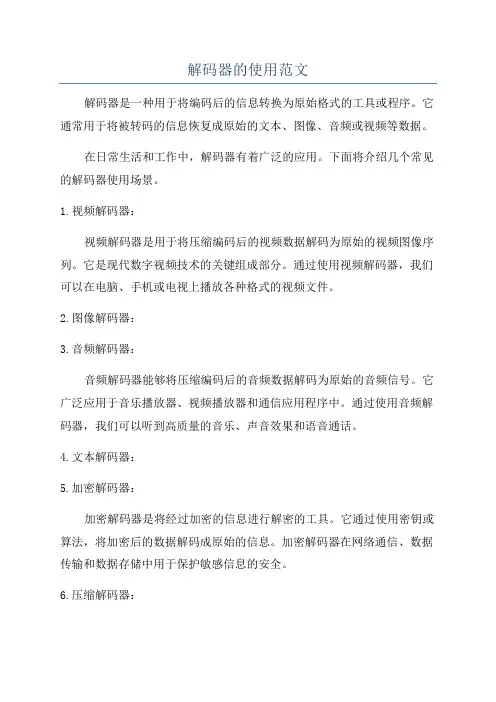

解码器的使用范文
解码器是一种用于将编码后的信息转换为原始格式的工具或程序。

它通常用于将被转码的信息恢复成原始的文本、图像、音频或视频等数据。

在日常生活和工作中，解码器有着广泛的应用。

下面将介绍几个常见的解码器使用场景。

1.视频解码器：
视频解码器是用于将压缩编码后的视频数据解码为原始的视频图像序列。

它是现代数字视频技术的关键组成部分。

通过使用视频解码器，我们可以在电脑、手机或电视上播放各种格式的视频文件。

2.图像解码器：
3.音频解码器：
音频解码器能够将压缩编码后的音频数据解码为原始的音频信号。

它广泛应用于音乐播放器、视频播放器和通信应用程序中。

通过使用音频解码器，我们可以听到高质量的音乐、声音效果和语音通话。

4.文本解码器：
5.加密解码器：
加密解码器是将经过加密的信息进行解密的工具。

它通过使用密钥或算法，将加密后的数据解码成原始的信息。

加密解码器在网络通信、数据传输和数据存储中用于保护敏感信息的安全。

6.压缩解码器：
压缩解码器用于解码压缩后的文件或数据。

数据压缩技术可以减小数
据的存储空间和传输带宽，并提高数据传输速度。

通过使用压缩解码器，
可以将压缩后的文件解压缩为原始的文件格式。

除了上述的常见应用场景，解码器还可用于处理音视频编码标准、传
感器数据的解码及处理等领域。

总的来说，解码器的使用广泛而重要。

它使我们能够还原被编码压缩
的数据，以便于更好地理解和利用这些信息。

无论是观看视频、收听音乐，还是解密加密消息，我们都离不开解码器的帮助。

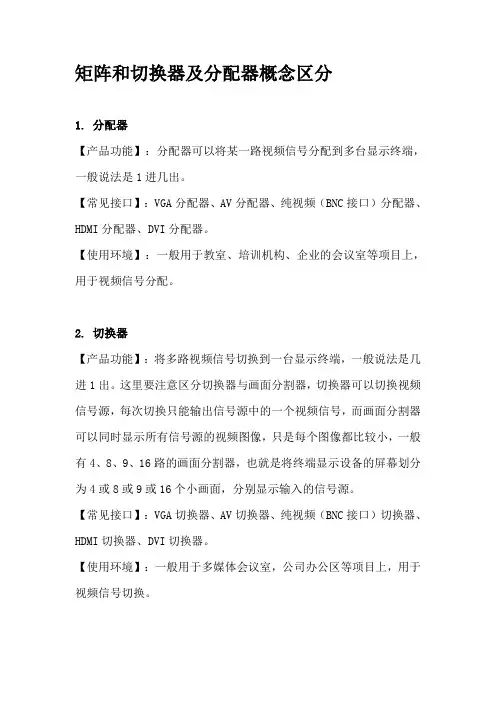

矩阵和切换器及分配器概念区分
1. 分配器
【产品功能】：分配器可以将某一路视频信号分配到多台显示终端，一般说法是1进几出。

【常见接口】：VGA分配器、AV分配器、纯视频（BNC接口）分配器、HDMI分配器、DVI分配器。

【使用环境】：一般用于教室、培训机构、企业的会议室等项目上，用于视频信号分配。

2. 切换器
【产品功能】：将多路视频信号切换到一台显示终端，一般说法是几进1出。

这里要注意区分切换器与画面分割器，切换器可以切换视频信号源，每次切换只能输出信号源中的一个视频信号，而画面分割器可以同时显示所有信号源的视频图像，只是每个图像都比较小，一般有4、8、9、16路的画面分割器，也就是将终端显示设备的屏幕划分为4或8或9或16个小画面，分别显示输入的信号源。

【常见接口】：VGA切换器、AV切换器、纯视频（BNC接口）切换器、HDMI切换器、DVI切换器。

【使用环境】：一般用于多媒体会议室，公司办公区等项目上，用于视频信号切换。

3. 矩阵
【产品功能】：将视频型号从任意一个输入通道切换到任意一个输出通道显示。

一般说法是几进几出。

【常见接口】：VGA矩阵、AV矩阵、纯视频（BNC接口）矩阵、HDMI 矩阵、DVI矩阵、RGB矩阵。

【使用环境】：一般用于会议室，监控或大屏拼接等项目上，用于视频信号切换。

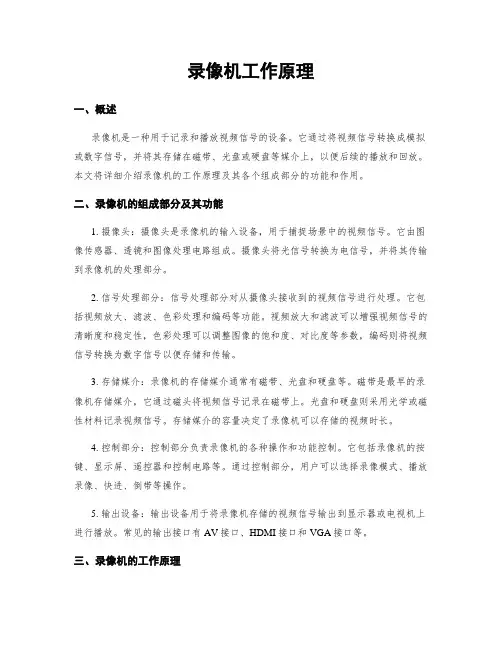

录像机工作原理一、概述录像机是一种用于记录和播放视频信号的设备。

它通过将视频信号转换成模拟或数字信号，并将其存储在磁带、光盘或硬盘等媒介上，以便后续的播放和回放。

本文将详细介绍录像机的工作原理及其各个组成部分的功能和作用。

二、录像机的组成部分及其功能1. 摄像头：摄像头是录像机的输入设备，用于捕捉场景中的视频信号。

它由图像传感器、透镜和图像处理电路组成。

摄像头将光信号转换为电信号，并将其传输到录像机的处理部分。

2. 信号处理部分：信号处理部分对从摄像头接收到的视频信号进行处理。

它包括视频放大、滤波、色彩处理和编码等功能。

视频放大和滤波可以增强视频信号的清晰度和稳定性，色彩处理可以调整图像的饱和度、对比度等参数，编码则将视频信号转换为数字信号以便存储和传输。

3. 存储媒介：录像机的存储媒介通常有磁带、光盘和硬盘等。

磁带是最早的录像机存储媒介，它通过磁头将视频信号记录在磁带上。

光盘和硬盘则采用光学或磁性材料记录视频信号。

存储媒介的容量决定了录像机可以存储的视频时长。

4. 控制部分：控制部分负责录像机的各种操作和功能控制。

它包括录像机的按键、显示屏、遥控器和控制电路等。

通过控制部分，用户可以选择录像模式、播放录像、快进、倒带等操作。

5. 输出设备：输出设备用于将录像机存储的视频信号输出到显示器或电视机上进行播放。

常见的输出接口有AV接口、HDMI接口和VGA接口等。

三、录像机的工作原理录像机的工作原理可以分为录像和播放两个过程。

1. 录像过程：（1）摄像头捕捉场景中的视频信号，并将其转换为电信号。

（2）信号处理部分对视频信号进行放大、滤波、色彩处理和编码等处理。

（3）处理后的视频信号通过控制部分选择合适的录像模式，并将其传输到存储媒介上进行记录。

（4）录像机的控制部分会将录像时间、日期等信息记录在存储媒介中，以便后续的检索和回放。

2. 播放过程：（1）用户通过控制部分选择播放模式，并选择要播放的录像。

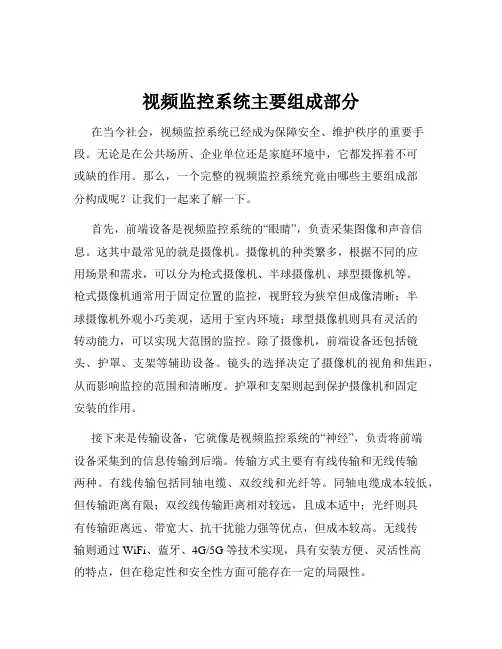

视频监控系统主要组成部分在当今社会，视频监控系统已经成为保障安全、维护秩序的重要手段。

无论是在公共场所、企业单位还是家庭环境中，它都发挥着不可或缺的作用。

那么，一个完整的视频监控系统究竟由哪些主要组成部分构成呢？让我们一起来了解一下。

首先，前端设备是视频监控系统的“眼睛”，负责采集图像和声音信息。

这其中最常见的就是摄像机。

摄像机的种类繁多，根据不同的应用场景和需求，可以分为枪式摄像机、半球摄像机、球型摄像机等。

枪式摄像机通常用于固定位置的监控，视野较为狭窄但成像清晰；半球摄像机外观小巧美观，适用于室内环境；球型摄像机则具有灵活的转动能力，可以实现大范围的监控。

除了摄像机，前端设备还包括镜头、护罩、支架等辅助设备。

镜头的选择决定了摄像机的视角和焦距，从而影响监控的范围和清晰度。

护罩和支架则起到保护摄像机和固定安装的作用。

接下来是传输设备，它就像是视频监控系统的“神经”，负责将前端设备采集到的信息传输到后端。

传输方式主要有有线传输和无线传输两种。

有线传输包括同轴电缆、双绞线和光纤等。

同轴电缆成本较低，但传输距离有限；双绞线传输距离相对较远，且成本适中；光纤则具有传输距离远、带宽大、抗干扰能力强等优点，但成本较高。

无线传输则通过 WiFi、蓝牙、4G/5G 等技术实现，具有安装方便、灵活性高的特点，但在稳定性和安全性方面可能存在一定的局限性。

后端设备是视频监控系统的“大脑”，负责对传输过来的信息进行处理、存储和显示。

后端设备主要包括录像机、服务器、存储设备和显示器等。

录像机是用于录制视频的设备，分为模拟录像机和数字录像机。

模拟录像机已经逐渐被淘汰，数字录像机则具有更高的清晰度和存储容量。

服务器负责对整个监控系统进行管理和控制，包括设备的配置、用户权限的设置等。

存储设备用于保存录制的视频，常见的有硬盘录像机（DVR）、网络硬盘录像机（NVR）和存储服务器等。

显示器则用于实时显示监控画面，让监控人员能够及时了解监控区域的情况。

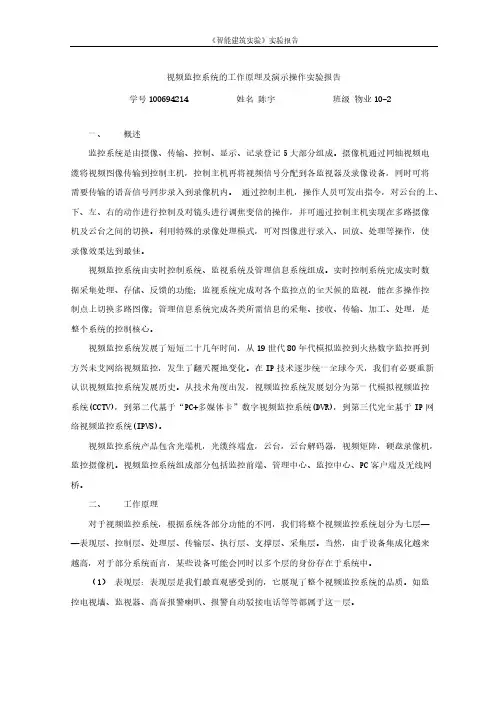

视频监控系统的工作原理及演示操作实验报告学号100694214 姓名陈宇班级物业10-2一、概述监控系统是由摄像、传输、控制、显示、记录登记5大部分组成。

摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。

通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。

利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。

视频监控系统由实时控制系统、监视系统及管理信息系统组成。

实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，是整个系统的控制核心。

视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。

在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。

从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。

视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机。

视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。

二、工作原理对于视频监控系统，根据系统各部分功能的不同，我们将整个视频监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。

当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。

（1）表现层：表现层是我们最直观感受到的，它展现了整个视频监控系统的品质。

解码器功能解码器是信息传输过程中的一种重要设备，它具有将接收到的编码信息转换为原始信息的功能。

解码器可以应用于多种领域，例如无线通信、数字电视、音频和视频解码等。

在以下文中，我将简要介绍解码器的功能和工作原理。

首先，解码器的主要功能是将编码信息还原为原始信息。

在信息传输中，为了减少传输的复杂性和容量，通常会使用编码技术将原始信息进行压缩和转换。

编码器会在源端对原始信息进行处理，并生成与其对应的编码信息。

而解码器则在目的端接收到编码信息后，通过解码过程将其转换回原始信息。

解码器的主要任务是还原编码前的信息，以便用户能够正确理解和使用。

其次，解码器的工作可以简要分为两个步骤：解码和还原。

解码是将编码的二进制数据转换为具体的数字、文字、图像或声音等原始信息的过程。

在解码过程中，解码器会根据预定的编码规则和算法，对编码数据进行解析和处理，并将其转换为合适的格式和语义。

还原是将解码后的数据根据用户需求进行展示或处理的过程。

例如，在数字电视领域，解码器会将解码后的电视信号转换为具体的图像和声音，以供用户观看和听取。

值得注意的是，解码器的工作效果和准确性与编码器的性能息息相关。

如果编码器处理或转换原始信息时存在误差或丢失信息，那么解码器在解码过程中也会受到影响，导致输出的原始信息与输入的原始信息存在一定的差异。

因此，在信息传输中，编码器和解码器往往需要配合使用，以确保信息的准确传输和还原。

最后，需要提到的是解码器的种类和应用。

根据不同的信号类型和编码方式，解码器可以分为音频解码器、视频解码器、图像解码器、文本解码器等。

这些解码器通常都具有特定的算法和技术，以处理各种不同类型的编码数据。

例如，音频解码器可以将编码的音频信号转换为原始的声音信息，供用户进行听取；视频解码器可以将编码的视频信号转换为原始的图像序列，供用户进行观看。

此外，在无线通信领域，解码器也被广泛应用于解码无线信号，以及在网络传输中还原数据等方面。

摄像机解码器、光端机、矩阵、硬盘录像机、视频分配器的功能解码器：当摄像机有云台的时候出现的设备，和摄像机放到一起，用来转换控制信号的1、是否用到解码器，看你购买的器材而定，很多器材内置的，也有些便宜的需要单独安装；2、另外还和你需要录制的视频清晰度而定，一般480P和720P 都不需要，1080P需要；3、其实目前市场上99%的器材都不需要的，除非是一些军用和机密商用会涉及到超清硬件，需要单独安装解码器的；一般来说，一体化的球形摄像机是带球形云台的，而且内置了云台解码器板。

有些球形摄像机不带云台，你可以单独配置云台。

球形云台有带解码器和不带解码器之分，现在多数的球形云台一般都带解码器。

在选择球形云台时，要注意是：1、室内还是室外使用？2、球形摄像机的大小尺寸和重量与球形云台是否匹配？3、解码器是否支持球形摄像机所需的控制协议。

网络设像头要联接NVR(网络硬盤路像机).普通硬盤路像机接不了光端机：用来通过光缆传输视频、数据、音频、电话、网络等信号的设备，一般一发一收硬盘录像机：简称DVR，用来存储图像的设备，一般小工程，不用矩阵，直接通过这个设备来控制（购买时厂家赠送软件）矩阵：作用一般是控制云台转动，调节图像大小，分配图像的位置等功能。

视频分配器：一般是一分二，一分四。

一分八的设备，价格不是很贵，但是在一些大的项目中是必备的，一般式一路图像经过视分进入DVR存储，另外一路通过矩阵上墙！连接方式：摄像机和解码器—光端机发—光缆—光端机收—视频分配器—一路进入DVR\另外一路进矩阵然后上墙监控摄像头-网线-交换机-网线-解码服务器-VGA/DVI-D/HDMI 线-电视墙（或监视器）监控摄像头-网线-交换机-硬盘录像机以上是IP摄像头，内置解码监控摄像头--解码器-矩阵-电视墙或监视器。

硬盘录像机（DigitalVideoRecorder，引DVR），即数字视频录像机，相对于传统的模拟视频录像机，采用硬盘录像，故常常被称为硬盘录像机，也被称为DVR。

它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能。

目录1机器简介2基本功能3突出特性4主要功能▪视频存储▪视频查看▪视频管理▪远程访问5如何选择6参数介绍7发展历程▪ PC式▪嵌入式8机器分类▪工控机▪商用机▪服务器9机器标准10故障解除▪遭遇停电▪电源陈旧▪自动关机▪系统故障▪系统当机▪开机黑屏▪设备松动▪资源冲突▪异常错误▪死机问题▪硬件问题▪其他原因11嵌入式功能▪监视功能▪录像功能▪报警功能▪控制功能▪网络功能▪密码授权▪工作时间表1机器简介编辑DVR集合了[1] 、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，而且在价格上也逐渐占有优势。

DVR 采用的是数字记录技术，在图像处理、图像储存、检索、备份、以与网络传递、远程控制等方面也远远优于模拟监控设备，DVR代表了电视监控系统的发展方向，是市面上电视监控系统的首选产品。

2基本功能编辑硬盘录像机(DVR)的基本功能是将模拟的音视频信号转变为MPEG数字信号存储在硬盘（HDD）上，并提供与录制、播放和管理节目相对应的功能。

[2]3突出特性编辑硬盘录像机其突出特性体现在以下几个方面：1.实现了模拟节目的数字化高保真存储能够将广为传播和个人收集的模拟音视频节目以先进的数字化方式录制和存储，一次录制，反复多次播放也不会使质量有任何下降。

2.全面的输入输出接口提供了天线/电视电缆、A V端子、S端子输入接口和A V端子、S端子输出接口。

可录制几乎所有的电视节目和其它播放机、摄像机输出的信号，方便地与其它的视听设备连接。

3.多种可选图像录制等级对于同一个节目源，提供了高、中、低三个图象质量录制等级。

视频分配器什么是视频分配器？视频分配器是一种能够将单个视频信号输出到多个设备的设备。

通过使用视频分配器，用户可以将数据源的单个视频输出到多个显示器或监视器上，从而可以更方便地观看视频展示。

视频分配器的功能视频分配器可以实现以下功能：1. 信号分配视频分配器可以将单个视频信号分配给多个输出，从而让多个用户同时观看相同的视频。

此功能特别适用于大型会议和活动，其中多个参与者需要同时查看单个视频。

2. 级联分配某些视频分配器具有级联功能，允许用户将多个分配器连接在一起，从而可以更方便地将数据源的单个视频信号输出到大型显示屏上。

3. 手动和自动模式某些视频分配器具有手动模式和自动模式。

在手动模式下，用户可以自己决定信号分配的输出，而在自动模式下，该设备将自动检测连接到其输入端口上的设备，并相应地输出信号。

如何选择视频分配器？选择合适的视频分配器需要考虑以下因素：1. 输入和输出端口确定需要连接到视频分配器的设备，如何连接它们以及需要输出到哪些设备。

这将决定需要的输入和输出端口类型和数量。

2. 分辨率确定需要分配的视频信号的分辨率和帧数如何影响分配器的选择。

分辨率和帧率越高，需要的分配器就越昂贵。

3. 可靠性和可扩展性考虑分配器所需的可靠性和可扩展性。

对于需要在全天候连续使用的环境，如安防监控系统，可以选择一款高可靠性的视频分配器。

同时，考虑是否需要分配器支持扩展和增加输入/输出或级联的可能性，以便在未来满足更多需求。

4. 成本最后，根据预算限制选择最适合你的视频分配器。

价格可以从几百元到几千元不等。

结论视频分配器可以方便地将单个视频信号输出到多个设备，从而省去了重复的视频输入。

选择合适的视频分配器需要考虑到输入和输出端口、分辨率、可靠性和可扩展性以及成本因素。

录像机工作原理一、概述录像机是一种用于记录和播放视频信号的设备。

它通过将视频信号转换为模拟或数字信号，并将其存储在磁带、光盘或硬盘等媒介上，以实现视频的录制和回放功能。

本文将详细介绍录像机的工作原理。

二、录像机的组成部分1. 摄像头：负责将现实世界中的图像转换为电子信号。

摄像头通常由图像传感器、透镜和信号处理电路组成。

2. 信号处理电路：对摄像头输出的电子信号进行放大、滤波和调整等处理，以优化图像质量。

3. 编码器：将模拟视频信号转换为数字信号。

常见的编码方式包括MPEG-2、MPEG-4和H.264等。

4. 存储媒介：用于存储录制的视频信号。

常见的存储媒介有磁带、光盘和硬盘等。

5. 控制电路：负责控制录像机的各项功能，如录制、回放、快进、倒带等。

6. 视频输出接口：用于将录制的视频信号输出到显示设备，如电视机或计算机显示器。

三、录像机的工作原理1. 录制过程（1）摄像头将现实世界中的图像转换为电子信号，并通过信号处理电路进行处理。

（2）处理后的信号经过编码器转换为数字信号。

（3）数字信号被传输到存储媒介上进行存储。

存储媒介可以是磁带、光盘或硬盘等。

（4）同时，控制电路记录有关录制信息，如录制时间、日期和录制模式等。

（5）录制完成后，用户可以通过视频输出接口将录制的视频信号连接到显示设备上进行回放。

2. 回放过程（1）用户选择要回放的录像，并通过控制电路控制回放功能。

（2）存储媒介上的数字信号被读取并传输到解码器中。

（3）解码器将数字信号转换为模拟信号，并通过视频输出接口输出到显示设备上。

（4）用户可以通过控制电路控制回放的速度，如快进、倒带等。

（5）回放完成后，用户可以观看录制的视频。

四、录像机的发展趋势随着科技的不断进步，录像机也在不断发展。

以下是一些录像机的发展趋势：1. 数字化：传统的模拟录像机逐渐被数字录像机取代，数字录像机具有更高的图像质量和更大的存储容量。

2. 网络化：现代录像机支持网络连接，用户可以通过互联网远程查看和控制录像机。

视频分配器与矩阵切换器的区别和联系
我是做矩阵切换器研发的，因时间有限，简单回答下：
1.视频分配器有VGA、RGB、VIDEO、DVI等信号的处理，分配器的输入端口只有一个，输出端口有多个
2.矩阵切换器是多路输入多路输出而且任意一路输出端都可以切换到任意一路输入端。

3.他们的共同点是都是处理VGA、RGB、VIDEO、DVI等这些信号的。

视频分配器是指实现一路视频VGA信号输入，同时可以复制输出2、4、8、16个等相同的VGA信号的功能。

矩阵切换的概念及功能
矩阵的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成下图的矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出.
输出1=输入1，输出2=输入2，而输出3=输出4=输入3，或者说，每一路输出可“独立”地在输入中进行选择，而不必关心其它通道的输出情况，即可以与其它输出不同，也可以相同。

举例说，8选4是指有4个独立的输出，每个输出可在8个输入中任选，或者说有4个独立的8选1，只是8个输入是相同的。

经常与此混淆的是分配的概念，比如8选1分4，是指在8个输入中选择出1个输出，并将其分配成4个相同的输出，虽然外观上看有4个输出，但这4个输出是相同的，而不是独立的。

一般习惯中，将形成M×N的结构称为矩阵，
而将M×1的结构称为切换器或选择器，其实不过N=1而已，我们在讨论时都当作矩阵对待。

矩阵切换器的功能是在多路信号输入的情况下，可独立地根据需要选择多路(包括1路)信号进行输出，完成信号的选择。
