硬盘录像机视频分配器的安装和调试

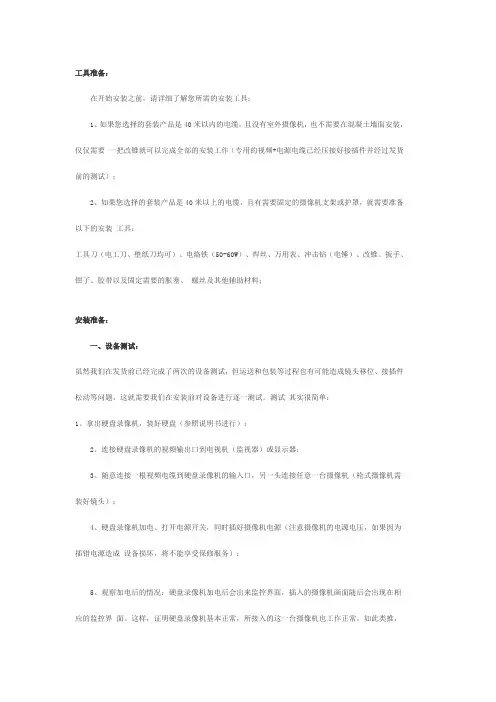

工具准备：在开始安装之前，请详细了解您所需的安装工具：1、如果您选择的套装产品是40米以内的电缆，且没有室外摄像机，也不需要在混凝土墙面安装，仅仅需要一把改锥就可以完成全部的安装工作（专用的视频+电源电缆已经压接好接插件并经过发货前的测试）；2、如果您选择的套装产品是40米以上的电缆，且有需要固定的摄像机支架或护罩，就需要准备以下的安装工具：工具刀（电工刀、壁纸刀均可）、电烙铁（50-60W）、焊丝、万用表、冲击钻（电锤）、改锥、扳手、钳子、胶带以及固定需要的胀塞、螺丝及其他辅助材料；安装准备：一、设备测试：虽然我们在发货前已经完成了两次的设备测试，但运送和包装等过程也有可能造成镜头移位、接插件松动等问题，这就需要我们在安装前对设备进行逐一测试。

测试其实很简单：1、拿出硬盘录像机，装好硬盘（参照说明书进行）；2、连接硬盘录像机的视频输出口到电视机（监视器）或显示器；3、随意连接一根视频电缆到硬盘录像机的输入口，另一头连接任意一台摄像机（枪式摄像机需装好镜头）；4、硬盘录像机加电、打开电源开关，同时插好摄像机电源（注意摄像机的电源电压，如果因为插错电源造成设备损坏，将不能享受保修服务）；5、观察加电后的情况：硬盘录像机加电后会出来监控界面，插入的摄像机画面随后会出现在相应的监控界面。

这样，证明硬盘录像机基本正常，所接入的这一台摄像机也工作正常。

如此类推，我们逐一接入剩余摄像机，完成所有摄像机的检测。

电源的测试和电缆相同。

如果您订购的是40米以下的视频+电源电缆，在测试完摄像机后，利用一台摄像机，逐一对电缆进行测试；如果您订购的是40米以上或不含接插件的电缆，则可以把电缆的测试放在随后进行。

通过以上的设备测试，我们就可以放心地进入实际的安装阶段。

需要注意的是：如果在测试中出现问题，请及时联系我们的客户服务中心或技术人员，我们将会给您提供相应的技术支持并协助解决出现的问题。

如果确认设备故障，就需要您包装好完整设备、配件、说明书等，联系售后或客户中心，我们会为您更换相应的设备。

前言:监控工程的设计和规划中少不了“安装调试监控摄像”，正确安装摄像机，连通信号电缆，接通电源工作，但在实际使用中，如果没有正确安装镜头并调整摄像机及镜头的状态，可能无法达到预期的效果,那么如何安装与调试监控摄像头呢？下面本文就详细汇总监控工程安装、调试必备的知识供参考！1监控摄像头的调试方法:1、打开摄像机自动电子快门功能。

2、用控制器将镜头光圈调到最大。

3、将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)。

4、用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚.5、用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚.6、重复4—5步数遍,直至景物在镜头变焦过程中始终清楚。

2调整镜头的光圈与对焦：关闭电子快门，逆光补偿等开关上的摄像头,摄像头,你要监视的场景，调整镜头的光圈与对焦环，使监视器上的图像。

如果它被用在照明场合的变化比较大的摄像头，最佳匹配的自动光圈镜头和摄像机的电子快门开关（ELC)为OFF。

如果选择手动光圈摄像机的电子快门开关（ELC）ON的最亮的点在应用程序（环境光)，在镜头光圈尽可能打开一个大的和静止图像是最好的(和不那么太白色图像过载）,透镜调整完成。

安装屏蔽，并上好支架即可。

由于较大的光圈，景深范围相对较小，焦距应该是尽可能照顾的全程监控，现场的清晰度.当现场照明降低时，电子快门自动调整，具有较大的光圈，速度慢,仍然可以使图像满意后焦调整后焦距：后焦调整后焦距也被称为该后焦距,正是由于在靶的表面，在CCD图像传感器，当安装在一个标准的透镜（标准的C / CS mount镜头），使被摄体场景成像，一般照相机工厂，背部重点作出适当的调整,在与定焦镜头的应用程序,一般不需要调整后焦距的摄像头。

监控改造在某些应用中,它可能会出现当镜头对焦环调整的最终位置仍然不清晰的图像,必须先确认正确的镜头接口。

如果确认,您需要调整后焦距的摄像头.根据经验，绝大多数的摄像机连接用电动变焦透镜的应用，往往需要调整相机的后焦距.3后焦距调整的步骤如下:（1）正确地安装在相机上的镜头.（2）镜头光圈尽可能开放（目的是为了减少景深范围，以准确地定位的成像焦点）。

视频监控系统的安装与调试视频监控系统的安装与调试一、引言近年来，随着社会的发展和技术的进步，视频监控系统在各个领域得到了广泛的应用。

本文档旨在介绍视频监控系统的安装与调试方法，以保证视频监控系统的正常运行和有效监控。

二、系统准备⒈硬件设备准备⑴摄像头：选择合适的摄像头，根据监控场景的需求确定分辨率和镜头类型。

⑵视频录像机（NVR/DVR）：选购合适的视频录像机，根据摄像头的数量和需求选择合适的通道数。

⑶显示器：准备一台显示器用于查看监控画面。

⑷网络设备：准备合适的交换机或路由器用于建立网络连接。

⑸电源供应：确保摄像头和视频录像机都有稳定的电源供应。

⒉软件准备⑴视频监控系统软件：根据需要选择合适的视频监控系统软件，并在计算机上进行安装。

⑵操作系统：确保计算机上已安装合适的操作系统，以支持视频监控系统软件的正常运行。

三、系统安装⒈安装摄像头⑴摄像头位置选择：根据需要选择合适的位置安装摄像头，避免遮挡和防止被干扰。

⑵固定摄像头：使用合适的支架将摄像头固定在所选择的位置上。

⑶接线连接：根据摄像头的接口类型，将摄像头与视频录像机或网络设备进行正确的接线连接。

⒉安装视频录像机⑴安装硬盘：确认硬盘的正确安装并连接到视频录像机。

⑵网络连接：使用网线将视频录像机与计算机或交换机进行连接。

⑶电源连接：将视频录像机与电源进行连接，并确保电源供应的稳定性。

⒊安装显示器⑴连接显示器：使用合适的接口将显示器与视频录像机进行连接。

⑵配置显示器：根据需要设置显示器的显示分辨率和其他参数。

四、系统调试⒈配置视频监控系统软件⑴安装驱动程序：根据厂商提供的说明，安装摄像头、视频录像机等设备的驱动程序。

⑵添加设备：在视频监控系统软件中添加设备，确保设备的识别和连接正常。

⒉设置视频监控参数⑴视频分辨率：根据需求设置摄像头的视频分辨率，确保得到清晰的监控画面。

⑵录像设置：根据需求设置录像的时长、存储位置等参数。

⑶报警设置：设置报警触发条件和报警方式，以实现有效的监控和预警功能。

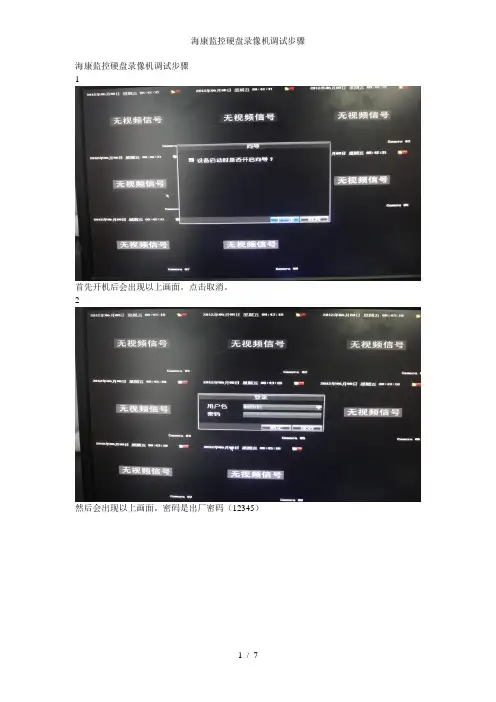

海康监控硬盘录像机调试步骤
1
首先开机后会出现以上画面。

点击取消。

2
然后会出现以上画面。

密码是出厂密码（12345）
点击密码处会出现屏幕键盘。

输入完密码后点Enter.然后点确定。

4
先点手动录像，看通道下面的状态是否都是在ON 状态。

如果没有，把状态都调成ON状态。

5
点击硬盘管理进入以上画面。

首先选中硬盘然后点初始化。

然后属性设置进入以下画面。

设成可读写，然后确定。

然后回到主画面点击配置管理。

进入上面画面。

然后点通道配置。

出来下面画面。

把通道名称改了。

点基本配置，通道1分辨率改成4CIF，码率上限改成1024.然后点确定。

其他通道分辨率改成CIF，码率上限改成512.然后点确定。

然后进入网络配置（找网管要IP及网关）
内网IP---内网网关----外网IP
在路由器内把此内网IP端口号8000映射到外网。

然后到异常配置。

把网络断开设置声音警告。

硬盘错误设置声音警告、上传中心。

系统信息;设备序列号
把此标签贴到
单位名称：
外网IP：
内网IP：
内网网关：
主机序列号：
安装日期：。

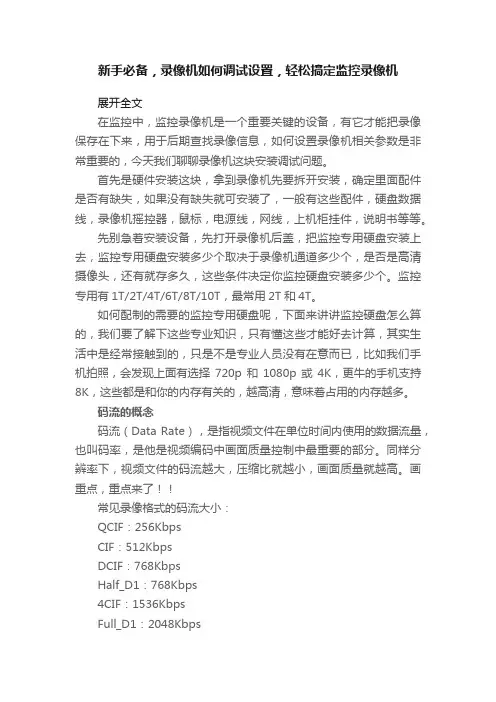

新手必备，录像机如何调试设置，轻松搞定监控录像机展开全文在监控中，监控录像机是一个重要关键的设备，有它才能把录像保存在下来，用于后期查找录像信息，如何设置录像机相关参数是非常重要的，今天我们聊聊录像机这块安装调试问题。

首先是硬件安装这块，拿到录像机先要拆开安装，确定里面配件是否有缺失，如果没有缺失就可安装了，一般有这些配件，硬盘数据线，录像机摇控器，鼠标，电源线，网线，上机柜挂件，说明书等等。

先别急着安装设备，先打开录像机后盖，把监控专用硬盘安装上去，监控专用硬盘安装多少个取决于录像机通道多少个，是否是高清摄像头，还有就存多久，这些条件决定你监控硬盘安装多少个。

监控专用有1T/2T/4T/6T/8T/10T，最常用2T和4T。

如何配制的需要的监控专用硬盘呢，下面来讲讲监控硬盘怎么算的，我们要了解下这些专业知识，只有懂这些才能好去计算，其实生活中是经常接触到的，只是不是专业人员没有在意而已，比如我们手机拍照，会发现上面有选择720p和1080p或4K，更牛的手机支持8K，这些都是和你的内存有关的，越高清，意味着占用的内存越多。

码流的概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

画重点，重点来了！！常见录像格式的码流大小：QCIF：256KbpsCIF：512KbpsDCIF：768KbpsHalf_D1：768Kbps4CIF：1536KbpsFull_D1：2048Kbps720P：3096Kbps1080P：10240Kbps硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600(s)÷8（bit）÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：16路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像24小时，录像资料保留30天，计算公式如下：每小时单个摄像头录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×16×24×30=324000MB≈2532GB≈2.48TB注：存储单位换算1TB=1024GB; 1GB=1024MB; 1MB=1024KB；1KB=1024b(字节); 1b=8bit.公式如下：码率×3600×24÷8÷1024÷1024=1天/G如果觉得算的麻烦，记住下面表就行了，这个是以h.264计算。

硬盘录像机安装使用指南随着科技的进步，硬盘录像机在安防领域得到了广泛的应用。

作为一种功能强大的设备，它能够帮助用户实现高清晰度视频录像和远程监控等功能。

本文将详细介绍硬盘录像机的安装和使用方法，供广大用户参考。

一、硬盘录像机的安装1.选购合适的硬盘录像机在购买硬盘录像机之前，用户需要先根据自身的需求确定所需的通道数和存储容量。

通道数是指同时录制的摄像头数量，存储容量是指硬盘录像机能够存储的视频数据量。

用户可以根据自己的监控区域面积和监控周期来选择合适的硬盘录像机。

2.布设监控摄像头在硬盘录像机安装之前，用户需要明确监控的区域，并选择合适的位置来布设摄像头。

摄像头的布设位置应该能够全方位地监控目标区域，并且不易被人发现。

同时，用户还需要确认摄像头与硬盘录像机之间的连接线路，确保连接线路的稳定性和可靠性。

3.连接硬盘录像机和显示设备用户需要将硬盘录像机和显示设备（如显示器或电视）连接起来。

通常情况下，硬盘录像机和显示设备之间会使用HDMI线缆或VGA线缆进行连接。

用户需要根据硬盘录像机和显示设备的接口来选择合适的线缆，并保证连接的稳定性。

4.连接电源和硬盘在安装完成后，用户需要将硬盘录像机和摄像头连接电源，并确保电源接线的稳定和可靠。

同时，用户还需要将硬盘正确安装到硬盘录像机中，并进行相应的设置。

二、硬盘录像机的使用1.录像和回放硬盘录像机的主要功能之一是录像和回放。

用户可以通过操作硬盘录像机的控制面板或远程控制器来实现录像的开始和结束，同时还可以选择录制的模式和分辨率。

在需要回放录像时，用户只需选择相应的时间段和通道，即可进行回放操作。

2.远程监控硬盘录像机支持远程监控功能，用户可以通过手机、电脑等设备远程查看和控制硬盘录像机。

首先，用户需要下载并安装对应的监控软件或APP，并通过网络将硬盘录像机和设备连接起来。

之后，用户可以根据软件或APP的操作界面进行监控和控制操作。

3.事件报警硬盘录像机还具备事件报警功能，当监控区域发生异常事件时，硬盘录像机能够及时发送报警信息给用户。

精心整理

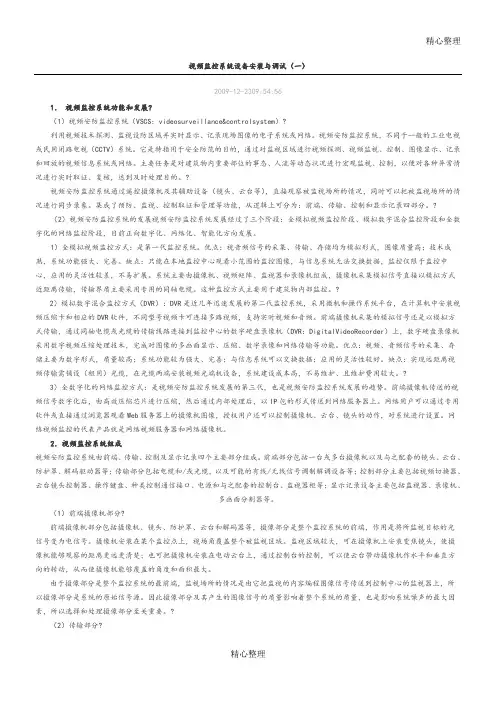

2．设备分类、选型
9）按外观分：有机板型、针孔型、半球型、枪式等等。

整的功能，因而此种镜头也称为电动两可变镜头。

（3）云台
??? 根据学校工业中心图纸，确定系统类型，画出系统结构原理图；
2．镜头镜头是监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的
等序列值，每两个相邻数值中，后一个数值是前一个数值的
???
run——运行自动切换time——切换停留时间
on——启动功能off——关闭功能
aux——辅助功能shot——调用预置点alarm——设防报警触点net——网络矩阵
ack——功能确认shift——上档键
open——打开镜头光圈(iris+) close——关闭镜头光圈(iris-)
near——调整聚集(focus+) far——调整聚焦(focus-)
wide——获得全景图像(zoom+) tele——获得写图像(zoom-)
中间单元必须设置为高阻.如果不接负载，图像会过亮。

相反，如果接了两倍负载，图像会过暗。

?
3．矩阵键盘功能说明
MOV——选定一个监视器CAN——选定一个摄像机
?
图1.6.6VGA接头。

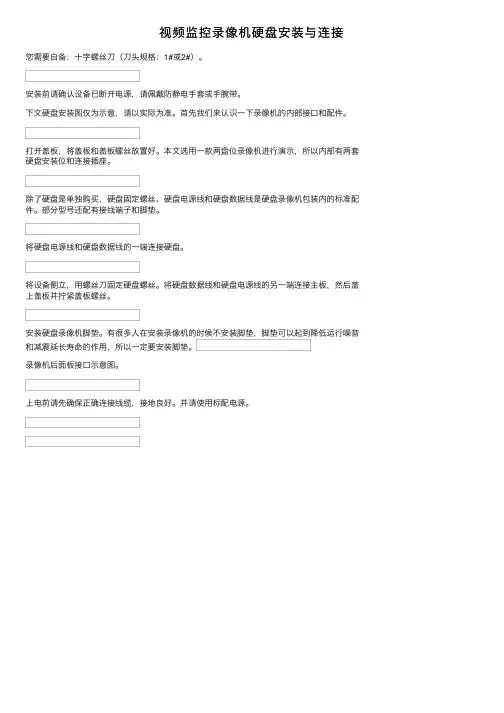

视频监控录像机硬盘安装与连接
您需要⾃备：⼗字螺丝⼑（⼑头规格：1#或2#）。

安装前请确认设备已断开电源，请佩戴防静电⼿套或⼿腕带。

下⽂硬盘安装图仅为⽰意，请以实际为准。

⾸先我们来认识⼀下录像机的内部接⼝和配件。

打开盖板，将盖板和盖板螺丝放置好。

本⽂选⽤⼀款两盘位录像机进⾏演⽰，所以内部有两套硬盘安装位和连接插座。

除了硬盘是单独购买，硬盘固定螺丝、硬盘电源线和硬盘数据线是硬盘录像机包装内的标准配件。

部分型号还配有接线端⼦和脚垫。

将硬盘电源线和硬盘数据线的⼀端连接硬盘。

将设备侧⽴，⽤螺丝⼑固定硬盘螺丝。

将硬盘数据线和硬盘电源线的另⼀端连接主板，然后盖上盖板并拧紧盖板螺丝。

安装硬盘录像机脚垫。

有很多⼈在安装录像机的时候不安装脚垫，脚垫可以起到降低运⾏噪⾳和减震延长寿命的作⽤，所以⼀定要安装脚垫。

录像机后⾯板接⼝⽰意图。

上电前请先确保正确连接线缆，接地良好。

并请使⽤标配电源。

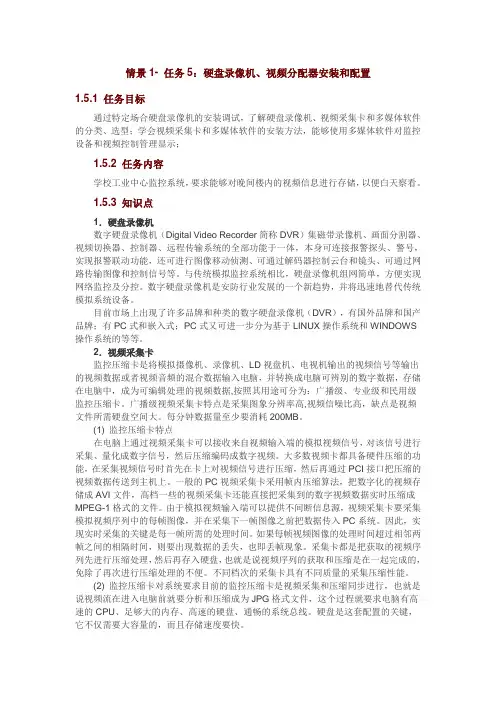

情景1- 任务5：硬盘录像机、视频分配器安装和配置1.5.1 任务目标通过特定场合硬盘录像机的安装调试，了解硬盘录像机、视频采集卡和多媒体软件的分类、选型；学会视频采集卡和多媒体软件的安装方法，能够使用多媒体软件对监控设备和视频控制管理显示；1.5.2 任务内容学校工业中心监控系统，要求能够对晚间楼内的视频信息进行存储，以便白天察看。

1.5.3 知识点1．硬盘录像机数字硬盘录像机（Digital Video Recorder简称DVR）集磁带录像机、画面分割器、视频切换器、控制器、远程传输系统的全部功能于一体，本身可连接报警探头、警号，实现报警联动功能，还可进行图像移动侦测、可通过解码器控制云台和镜头、可通过网路传输图像和控制信号等。

与传统模拟监控系统相比，硬盘录像机组网简单，方便实现网络监控及分控。

数字硬盘录像机是安防行业发展的一个新趋势，并将迅速地替代传统模拟系统设备。

目前市场上出现了许多品牌和种类的数字硬盘录像机（DVR），有国外品牌和国产品牌；有PC式和嵌入式；PC式又可进一步分为基于LINUX操作系统和WINDOWS 操作系统的等等。

2．视频采集卡监控压缩卡是将模拟摄像机、录像机、LD视盘机、电视机输出的视频信号等输出的视频数据或者视频音频的混合数据输入电脑，并转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑处理的视频数据,按照其用途可分为：广播级、专业级和民用级监控压缩卡。

广播级视频采集卡特点是采集图象分辨率高,视频信噪比高，缺点是视频文件所需硬盘空间大。

每分钟数据量至少要消耗200MB。

(1) 监控压缩卡特点在电脑上通过视频采集卡可以接收来自视频输入端的模拟视频信号，对该信号进行采集、量化成数字信号，然后压缩编码成数字视频。

大多数视频卡都具备硬件压缩的功能，在采集视频信号时首先在卡上对视频信号进行压缩，然后再通过PCI接口把压缩的视频数据传送到主机上。

一般的PC视频采集卡采用帧内压缩算法，把数字化的视频存储成AVI文件，高档一些的视频采集卡还能直接把采集到的数字视频数据实时压缩成MPEG-1格式的文件。

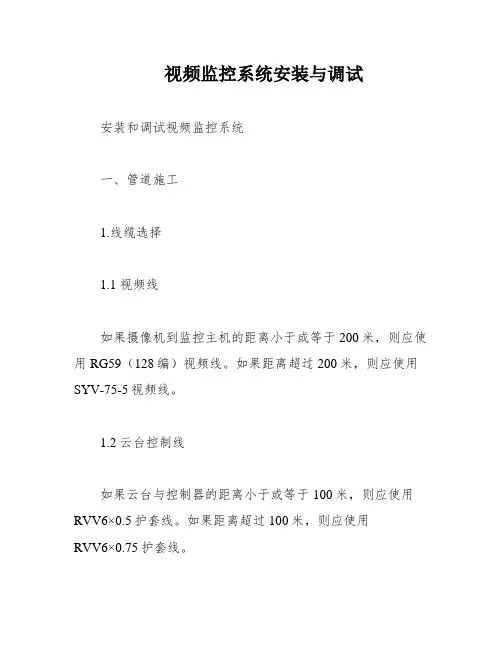

视频监控系统安装与调试安装和调试视频监控系统一、管道施工1.线缆选择1.1 视频线如果摄像机到监控主机的距离小于或等于200米，则应使用RG59（128编）视频线。

如果距离超过200米，则应使用SYV-75-5视频线。

1.2 云台控制线如果云台与控制器的距离小于或等于100米，则应使用RVV6×0.5护套线。

如果距离超过100米，则应使用RVV6×0.75护套线。

1.3 镜头控制线应使用RVV4×0.5护套线。

1.4 解码器通讯线应使用RVV2×1屏蔽双绞线。

1.5 摄像机电源线如果系统中有20台普通摄像机，且摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作为电源主线。

使用不同距离的电源线，请参考以下表格：摄像机到监控主机的平均距离电源线规格（两线）34m-50m 6平方21m-33m 4平方20m 2.5平方2.管道敷设2.1 视频线敷设注意事项如果摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，则可以使用RG59视频线。

如果距离超过200米，则应使用SWY-75-5视频线，以确保监控图像的质量。

2.2 控制线敷设注意事项在模拟监控系统中，如果安装了配备云台变焦镜头的摄像机并使用云台镜头控制器进行控制，则应根据摄像机与云台控制器的距离确定控制线的选择。

当距离少于100米时，云台控制线可采用RVV6×0.5护套线。

当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线应采用RVV4×0.5护套线。

如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，则控制线路敷设应参考所用矩阵控制主机的技术要求。

在数码监控系统中，若要安装配备云台变焦镜头的摄像机，则需要使用解码器来控制云台和镜头。

解码器通常安装在摄像机旁边，通过RS485总线与数码录像机进行通信。

布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。

最简单最实用的监控系统安装调试全过程讲解一、设备的选择：POE摄像机、POE硬盘录像机，摄像机支架以及网线、硬盘，显示器。

显示器和监控软件管理，可以利用收银的电脑作为安装监控软件及监控管理。

这样可以降低成本，减小安装监控电脑的空间，综合利用，绿色环保，最主要是随时可以看到店铺最新动态。

这样选择的道路估计好多朋友也明白：家用线的距离短，可以选择POE设备，这样的话可以省略电源和电源线，交换机,安装方便简单。

二、安装步骤：2.1、摄像机固定先我们将支架固定到您需要安装监控的位置附近的墙壁上，再将摄像机固定到支架上。

2.2、录像机硬盘安装再将硬盘安装到录像机当中，先用螺丝刀将硬盘录像机四周的螺丝拧下，打开外壳轻轻向上打开外壳硬盘底部向上，取出包装盒中的螺丝，将螺丝固定到硬盘底部的螺丝孔当中，将硬盘底部向下对准机箱底部的4个孔轻轻放入从底部固定住4个螺丝，取出包装盒当中的硬盘数据线和电源线，先插入到主板上，再对准硬盘的插口轻轻插入注意正反，不要损坏了硬盘上插口，拧紧四周的螺丝。

2.3、录像机摄像机连接最后一步把摄像头和录像机之间使用网线连接起来，将网线制作好，水晶头插入到摄像头的网线接口，摄像头的电源口为备用接口这里不用管他，再将网线另一部插入到录像机的POE接口上即可.监控安装完成网线传输信号和电源，安装时不需布置电源线电源，变压器以及交换机，简单方便节省成本。

2.4、开机向导设置将硬盘录像机连接上显示器插上鼠标，接通电源开机查看画面，稍等进入系统。

首次开机时录像机会提醒设置密码，密码必须是8位数以上，必须是英文加数字的混合模式。

激活成功之后，录像机才能正常使用。

然后根据您显示器的实际大小选择对应的分辨率。

进入开机向导，这里说明下，开机向导，如不想下次开机再显示，可选择取消，下次开机将不再弹出提示。

其它设置建议按出厂默认设置即可。

首次使用，向导里面会有硬盘初始化，点击初始化，新硬盘必须先初始化才能使用，注意初始化硬盘之后，硬盘内所有的数据将会清空。

视频监控系统安装调试方案A.设备安装硬件施工内容分三个方面完成：监控杆安装，拉线安装和设备端接。

1、线缆敷设：视频监控系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。

视频监控系统中，采用的传输介质一般有两种类型，一类为同轴电缆，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。

2、设备端接：设备端接是指在工作区或配线间，将各种设备于其使用的线缆连接成为整个体系的过程。

设备端接的水平将直接影响监控系统的性能。

我方对其严格把关，所有的设备端接操作都将严格要求，必须按照设备使用说明书或操作手册的要求进行安装。

并按不同类别将设备分类，每一类都由专业工程师完成。

施工操作及施工质量保障措施一、监控杆安装根据设计图纸在室外安装监控杆的位置挖坑。

在坑内用钢筋混凝土浇筑监控杆底座并预留接线管。

注意：基础连接面上的固定螺栓将决定监控杆臂展方向，浇筑基础连接面时要考虑监控杆的臂展方向。

待基础自然干燥后，进行回填。

并使基础连接面与地面水平。

此时将监控杆立于基础连接板上，用固定螺栓固定牢靠。

保障措施：1、为保证基础的耐压性能，基础内浇筑直径不小于Ф6的钢筋骨架。

2、为确保基础牢固稳定，基础体积不小于1立方米。

3、基础连接面采用钢板固定4根m16*350地脚螺栓制作并与基础浇筑为一体。

4、监控杆采用钢质锥形4米杆，壁厚不小于3.5mm二、设备安装与端接摄像机安装时，要根据设计图纸，将壁装摄像机安装在监控区的墙壁上。

摄像机支架要用膨胀螺栓固定，并与监控区预留的同轴、控制、电源电缆，分别进行连接。

将吊装摄像机，安装在监控杆的横臂上，用固定螺栓或抱箍固定，并与监控区预留的同轴电缆、控制电缆，分别进行连接。

摄像机要安装端正、牢固，防止脱落。

接线要充分接触，固定牢靠。

要将各种设备，有层次地摆放在汇线间指定的机柜中，使其摆放平稳，然后用螺丝固定在机柜的托架上。

录像机最基本调试方法1、工程上2台高速球的通信输入信号线和球机输出视频信号线均接到硬盘录像机背面端子，其中高速球通信线的RS485+接硬盘录像机的T+，高速球RS485-接硬盘录像机的T- ；2、高速球输出的视频信号接硬盘录像机背面左上脚的通道一和通道二的VIDEO IN BNC接口；3、硬盘录像机的VOUT口接监视器的CHANNEL A IN BNC 接口；4、给硬盘录像机和监视器通上电源三、实际操作1、操作之前需要对硬盘录像机的协议、地址、波特率这3个参数设置和高速球这3个参数一样；已经设置好了协议为PELCO-P，波特率2400，硬盘录像机地址通道一地址为0，通道二地址为1；而硬盘录像机通道一对应的高速球，高速球已设置好地址1，波特率2400，高速球对协议是P协议和D协议自动识别；而硬盘录像机通道二对应的高速球地址已设置号2，因为用PELCO-P协议控制球机，DVR的通信地址需要减1；虽然高速球支持P\D协议自动识别，由于DVR的协议命令用D协议控制球机，球机某些特殊功能不能实现，经过实际测试，用PELCO-P协议控制高速球功能是最理想。

2、当DVR和球机各参数都已经设置好，下面就可以控制高速球转动；由于DVR自带遥控器，用遥控器操作DVR和球机是十分方便的；下面重点介绍如何用遥控器操作，DVR面板操作需要见DVR使用说明书；A、当监视器屏幕显示四画面时，此成为预览模式；此时不能控制球机，需要按面板或者遥控器云镜才可以；B、先用遥控器选中DVR，用遥控器对着DVR，按遥控器上“设备”+“88”+“确认”键，按完之后，DVR面板上的“状态”指示灯会亮，此时就可以用遥控器控制DVR的一切功能；C、按遥控器的1就选中一通道，按遥控器2就选中二通道；需要进DVR菜单，按遥控器推出键，再按主菜单键就可以进系统菜单设置各参数；D、按遥控器退出键，再按云镜键，此时可以控制高速球转动；此时按放像键，高速球执行两点扫描功能；注意，两点扫描功能需要事先设置好。

硬盘录像机安装使用指南硬盘录像机安装使用指南1.引言本文档提供了一份详细的硬盘录像机安装使用指南，旨在帮助用户正确安装和使用硬盘录像机。

在阅读本指南之前，请确保您已经仔细阅读并理解了硬盘录像机的用户手册。

2.硬盘录像机概述2.1 硬盘录像机功能简介硬盘录像机是一种用于录制和存储视频的设备。

它具有各种功能，如视频录制、远程监控、回放等。

2.2 硬盘录像机的部件和接口硬盘录像机通常包含以下部件和接口：电源接口、视频输入接口、音频输入接口、硬盘插槽、网络接口等。

3.硬盘录像机安装步骤3.1 硬盘选择和安装- 确定您需要的硬盘的存储容量和类型，例如SATA硬盘或固态硬盘。

- 将硬盘插入硬盘插槽中，并固定好。

3.2 连接摄像头- 使用视频、音频线缆将摄像头连接到硬盘录像机的视频和音频输入接口上。

- 确保连接正确并牢固。

3.3 连接电源和网络- 将硬盘录像机连接到电源适配器，并插入电源插座。

- 使用网线将硬盘录像机连接到网络路由器。

4.硬盘录像机的设置和配置4.1 登录和用户管理- 打开电脑上的硬盘录像机管理软件。

- 输入正确的用户名和密码登录硬盘录像机系统。

- 根据需要进行用户管理，设置用户权限等。

4.2 配置录像设置- 进入录像设置页面，选择录像模式（手动录像、定时录像、移动侦测录像等）。

- 设置录像时间段、录像分辨率、录像质量等。

4.3 网络设置- 进入网络设置页面，设置IP地质、端口号、DNS服务器等。

5.硬盘录像机的使用5.1 实时监控- 进入实时监控页面，查看摄像头画面。

- 您可以通过单击不同的通道来查看不同的摄像头。

5.2 录像回放- 进入录像回放页面，选择日期和时间段，选择要回放的通道。

- 您可以通过播放按钮开始回放录像。

5.3 远程监控- 在电脑或方式上安装硬盘录像机远程监控软件。

- 输入正确的IP地质和端口号登录远程监控系统。

6.附件本文档未涉及附件。

7.法律名词及注释- 硬盘录像机：一种用于录制和存储视频的设备。

：硬盘录像机、视频分配器安装和配置任务5：硬盘录像机、视频分配器安装和配置1.5.1 任务目标通过特定场合硬盘录像机的安装调试，了解硬盘录像机、视频采集卡和多媒体软件的分类、选型；学会视频采集卡和多媒体软件的安装方法，能够使用多媒体软件对监控设备和视频控制管理显示；1.5.2 任务内容学校工业中心监控系统，要求能够对晚间楼内的视频信息进行存储，以便白天察看。

1.5.3 知识点1．硬盘录像机数字硬盘录像机（Digital Video Recorder简称DVR）集磁带录像机、画面分割器、视频切换器、控制器、远程传输系统的全部功能于一体，本身可连接报警探头、警号，实现报警联动功能，还可进行图像移动侦测、可通过解码器控制云台和镜头、可通过网路传输图像和控制信号等。

与传统模拟监控系统相比，硬盘录像机组网简单，方便实现网络监控及分控。

数字硬盘录像机是安防行业发展的一个新趋势，并将迅速地替代传统模拟系统设备。

目前市场上出现了许多品牌和种类的数字硬盘录像机（DVR），有国外品牌和国产品牌；有PC式和嵌入式；PC式又可进一步分为基于LINUX操作系统和WINDOWS操作系统的等等。

2．视频采集卡监控压缩卡是将模拟摄像机、录像机、LD视盘机、电视机输出的视频信号等输出的视频数据或者视频音频的混合数据输入电脑，并转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑处理的视频数据,按照其用途可分为：广播级、专业级和民用级监控压缩卡。

广播级视频采集卡特点是采集图象分辨率高,视频信噪比高，缺点是视频文件所需硬盘空间大。

每分钟数据量至少要消耗200MB。

(1) 监控压缩卡特点在电脑上通过视频采集卡可以接收来自视频输入端的模拟视频信号，对该信号进行采集、量化成数字信号，然后压缩编码成数字视频。

大多数视频卡都具备硬件压缩的功能，在采集视频信号时首先在卡上对视频信号进行压缩，然后再通过PCI接口把压缩的视频数据传送到主机上。

一般的PC视频采集卡采用帧内压缩算法，把数字化的视频存储成AVI文件，高档一些的视频采集卡还能直接把采集到的数字视频数据实时压缩成MPEG-1格式的文件。
