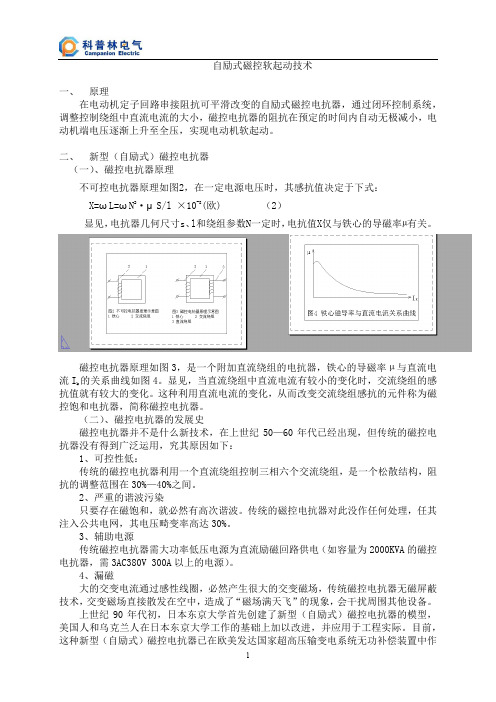

自励式磁控软起动技术一、原理在电动机定子回路串接阻抗可平滑改变的自励式磁控电抗器,通过闭环控制系统,调整控制绕组中直流电流的大小,磁控电抗器的阻抗在预定的时间内自动无极减小,电动机端电压逐渐上升至全压,实现电动机软起动。
二、新型(自励式)磁控电抗器(一)、磁控电抗器原理不可控电抗器原理如图2,在一定电源电压时,其感抗值决定于下式:X=ωL=ωN2·μS/l ×10-8(欧) (2)显见,电抗器几何尺寸s、l和绕组参数N一定时,电抗值X仅与铁心的导磁率µ有关。
磁控电抗器原理如图3,是一个附加直流绕组的电抗器,铁心的导磁率µ与直流电流I的关系曲线如图4。
显见,当直流绕组中直流电流有较小的变化时,交流绕组的感k抗值就有较大的变化。
这种利用直流电流的变化,从而改变交流绕组感抗的元件称为磁控饱和电抗器,简称磁控电抗器。
(二)、磁控电抗器的发展史磁控电抗器并不是什么新技术,在上世纪50—60年代已经出现,但传统的磁控电抗器没有得到广泛运用,究其原因如下:1、可控性低:传统的磁控电抗器利用一个直流绕组控制三相六个交流绕组,是一个松散结构,阻抗的调整范围在30%—40%之间。
2、严重的谐波污染只要存在磁饱和,就必然有高次谐波。
传统的磁控电抗器对此没作任何处理,任其注入公共电网,其电压畸变率高达30%。
3、辅助电源传统磁控电抗器需大功率低压电源为直流励磁回路供电(如容量为2000KVA的磁控电抗器,需3AC380V 300A以上的电源)。
4、漏磁大的交变电流通过感性线圈,必然产生很大的交变磁场,传统磁控电抗器无磁屏蔽技术,交变磁场直接散发在空中,造成了“磁场满天飞”的现象,会干扰周围其他设备。
上世纪90年代初,日本东京大学首先创建了新型(自励式)磁控电抗器的模型,美国人和乌克兰人在日本东京大学工作的基础上加以改进,并应用于工程实际。
目前,这种新型(自励式)磁控电抗器已在欧美发达国家超高压输变电系统无功补偿装置中作为调功电抗器得到广泛应用。

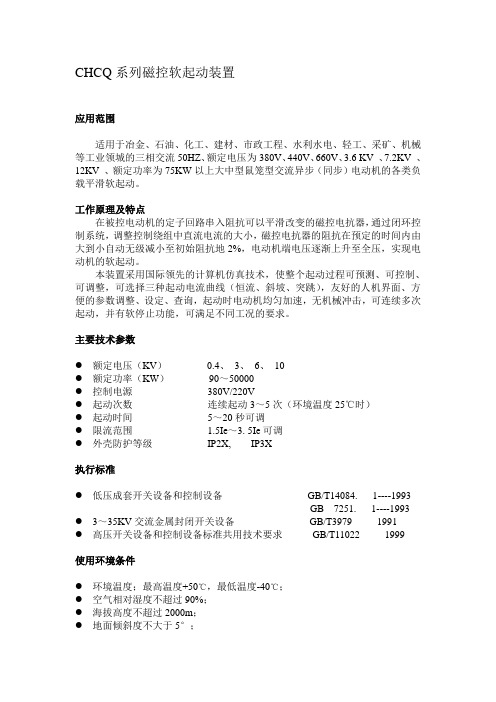

CHCQ系列磁控软起动装置应用范围适用于冶金、石油、化工、建材、市政工程、水利水电、轻工、采矿、机械等工业领城的三相交流50HZ、额定电压为380V、440V、660V、3.6 KV 、7.2KV 、12KV 、额定功率为75KW以上大中型鼠笼型交流异步(同步)电动机的各类负载平滑软起动。
工作原理及特点在被控电动机的定子回路串入阻抗可以平滑改变的磁控电抗器,通过闭环控制系统,调整控制绕组中直流电流的大小,磁控电抗器的阻抗在预定的时间内由大到小自动无级减小至初始阻抗地2%,电动机端电压逐渐上升至全压,实现电动机的软起动。
本装置采用国际领先的计算机仿真技术,使整个起动过程可预测、可控制、可调整,可选择三种起动电流曲线(恒流、斜坡、突跳),友好的人机界面、方便的参数调整、设定、查询,起动时电动机均匀加速,无机械冲击,可连续多次起动,并有软停止功能,可满足不同工况的要求。
主要技术参数●额定电压(KV)0.4、3、6、10●额定功率(KW)90~50000●控制电源380V/220V●起动次数连续起动3~5次(环境温度25℃时)●起动时间5~20秒可调●限流范围 1.5Ie~3. 5Ie可调●外壳防护等级IP2X, IP3X执行标准●低压成套开关设备和控制设备GB/T14084. 1----1993GB 7251. 1----1993●3~35KV交流金属封闭开关设备GB/T3979 1991●高压开关设备和控制设备标准共用技术要求GB/T11022 1999使用环境条件●环境温度;最高温度+50℃,最低温度-40℃;●空气相对湿度不超过90%;●海拔高度不超过2000m;●地面倾斜度不大于5°;●安装地点无火灾、爆炸危险,无化学腐蚀及剧烈震动。
●注;若有特殊环境使用条件,请在定货时与我公司申明和协商。
型号说明CHCQ-□/ □- □电机接法额定电压额定功率产品名称代号产品规格型号规格电机功率外形参考尺寸(mm)安装参考尺寸(mm)(KW)宽(W)深(D)高(H)w Φ主柜副柜CHCQ-500/ □≤500 1200 1200 2650 1040 1050 1CHCQ-1000/ □≤1000 1200 1200 2650 1040 1050 1CHCQ-1500/ □≤1500 1250 1250 2650 1090 1200 1CHCQ-2000/ □≤2000 1300 1300 2650 1140 1250 1CHCQ-3000/ □≤3000 1400 1400 2250 1240 1350 1 1 CHCQ-3500/ □≤3500 1400 1400 2250 1240 1350 1 1 CHCQ-4000/ □≤4000 1450 1450 2250 1290 1400 1 1 CHCQ-6000/ □≤6000 1500 1500 2250 1340 1450 1 1 CHCQ-7000/ □≤7000 1550 1550 2250 1390 1500 1 1一次方案图安装基础图订货须知订货时请提供下列资料:●电动机型号、额定功率、定子电流、定子电压●电动机拖动的负载特征(工况说明)●设备表面颜色注:若用户有其他特殊要求,可与我公司协商订货。
