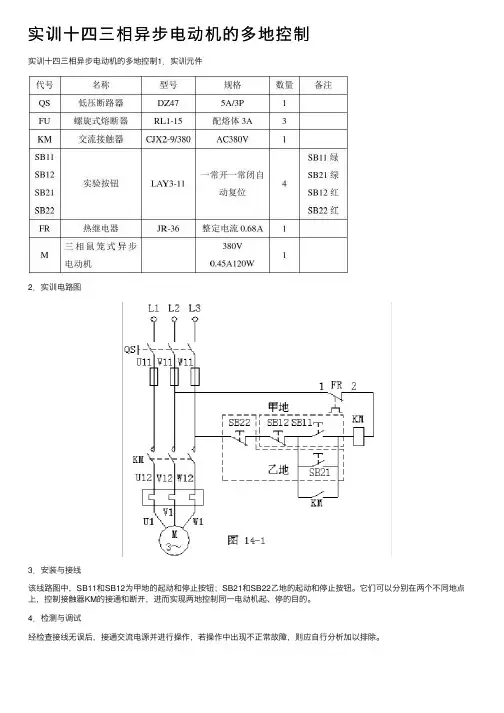

三相异步电动机的多地控制

电力拖动控制线路与技能训练（第五版）1、电气图包括：电路图、功能表图、系统图、框图以及（）等。

[单选题] *位置图(正确答案)元件图装配图部件图2、电气图上各直流电源应标出（）。

[单选题] *A电压值、极性(正确答案)B电压值、频率C电压值、相数D频率、极性3、按国家标准绘制的图形符号，通常含有（）。

[单选题] *A要素符号、概念符号、文字符号B方位符号、规定符号、文字符号C文字符号、一般符号、电气符号D符号要素、一般符号、限定符号(正确答案)4、电器位置图应详细表示电器设备、零件的（）。

[单选题] *相互连接情况安装技术要求安装位置(正确答案)接线情况5、在电气原理图上，一般电路或元件是按功能布置，并按（）排列。

[单选题] *从左到右，从上到下(正确答案)从前向后，从左到右从前向后，从小到大从上到下，从小到大6、若将一段电阻为R的导线均匀拉长至原来的两倍则其电阻值为（）。

[单选题] * 4R(正确答案)1/4R2R1/2R7、关于电位的概念，（）的说法是正确的。

[单选题] *电位就是电压电位是相对值(正确答案)电位是绝对值参考点的电位不一定等于零8、1.4Ω的电阻接在内阻为0.2Ω，电动势为1.6V的电源两端，内阻上通过的电流是（）A。

[单选题] *1.60.21.41(正确答案)9、四只16Ω的电阻并联后，等效电阻为（）。

[单选题] *8Ω16Ω64Ω4Ω(正确答案)10、∑I=0只适用于（）。

[单选题] *闭合曲面节点和闭合曲面(正确答案)节点复杂电路的节点11、两个极性相同的条形磁铁相互靠近时它们会（）。

[单选题] *互不影响相互排斥(正确答案)有时吸引，有时排斥相互吸引12、矫顽小，剩磁小的材料称为（）。

[单选题] *矩磁材料软磁材料(正确答案)硬磁材料非磁材料13、电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（）提供的。

[单选题] *导线截面电源(正确答案)周期电抗14、金属磁性材料是由（）及其合金组成的材料。

电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。

2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。

QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。

交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。

（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

（4）接线端子，反作用弹簧。

2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。

3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。

按钮是专供人工操作使用。

对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。

4、在电动机运行过程中，应对可能出现的故障进行保护。

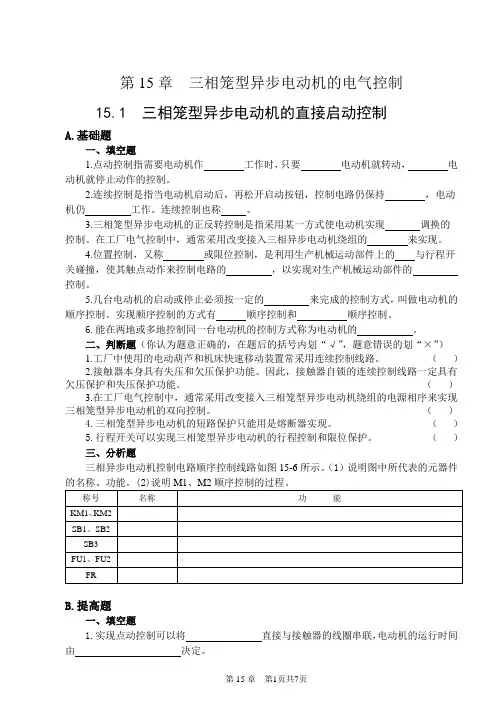

第15章三相笼型异步电动机的电气控制15.1 三相笼型异步电动机的直接启动控制A.基础题一、填空题1.点动控制指需要电动机作工作时，只要电动机就转动，电动机就停止动作的控制。

2.连续控制是指当电动机启动后，再松开启动按钮，控制电路仍保持，电动机仍工作。

连续控制也称。

3.三相笼型异步电动机的正反转控制是指采用某一方式使电动机实现调换的控制。

在工厂电气控制中，通常采用改变接入三相异步电动机绕组的来实现。

4.位置控制，又称或限位控制，是利用生产机械运动部件上的与行程开关碰撞，使其触点动作来控制电路的，以实现对生产机械运动部件的控制。

5.几台电动机的启动或停止必须按一定的来完成的控制方式，叫做电动机的顺序控制。

实现顺序控制的方式有顺序控制和顺序控制。

6.能在两地或多地控制同一台电动机的控制方式称为电动机的。

二、判断题（你认为题意正确的，在题后的括号内划“√”，题意错误的划“×”）1.工厂中使用的电动葫芦和机床快速移动装置常采用连续控制线路。

（）2.接触器本身具有失压和欠压保护功能。

因此，接触器自锁的连续控制线路一定具有欠压保护和失压保护功能。

（）3.在工厂电气控制中，通常采用改变接入三相笼型异步电动机绕组的电源相序来实现三相笼型异步电动机的双向控制。

（）4.三相笼型异步电动机的短路保护只能用是熔断器实现。

（）5.行程开关可以实现三相笼型异步电动机的行程控制和限位保护。

（）三、分析题三相异步电动机控制电路顺序控制线路如图15-6所示。

（1）说明图中所代表的元器件B.提高题一、填空题1.实现点动控制可以将直接与接触器的线圈串联，电动机的运行时间由决定。

2.实现连续控制可以将、停止按钮与接触器的串联，并在启动按钮两端并联。

3.为实现按钮和接触器双重联锁，可以在接触器KM1和KM2线圈支路中，相互串联对方的一副（接触器联锁），正反转启动按钮SB2、SB3的常闭触点分别与对方的相互串联（按钮联锁）。

4.实现行程控制可以用两个行程开关电动机正反转控制电路，实现工作台的自动往返行程控制。
