CAD制图线宽及图层设定标准

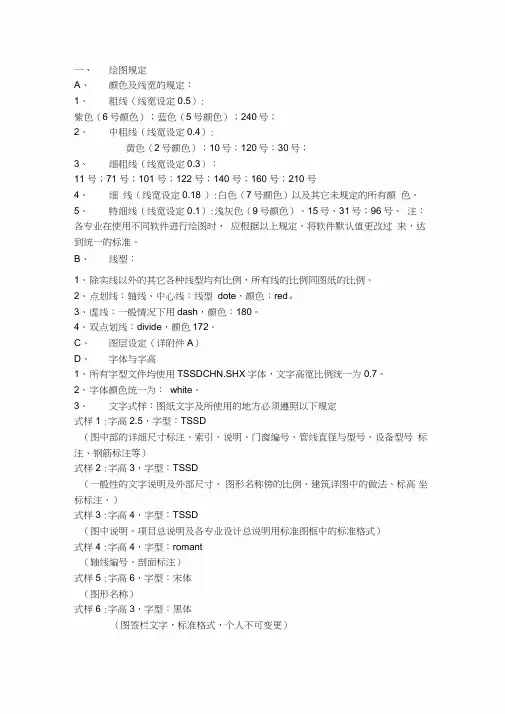

一、绘图规定A、颜色及线宽的规定：1、粗线（线宽设定0.5）:紫色（6号颜色）；蓝色（5号颜色）；240号；2、中粗线（线宽设定0.4）:黄色（2号颜色）；10号；120号；30号；3、细粗线（线宽设定0.3）：11 号；71 号；101 号；122 号；140 号；160 号；210 号4、细线（线宽设定0.18 ）:白色（7号颜色）以及其它未规定的所有颜色。

5、特细线（线宽设定0.1）:浅灰色（9号颜色）、15号、31号；96号。

注：各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。

B、线型：1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。

2、点划线：轴线、中心线：线型dote，颜色：red。

3、虚线：一般情况下用dash，颜色：180。

4、双点划线：divide，颜色172。

C、图层设定（详附件A）D、字体与字高1、所有字型文件均使用TSSDCHN.SHX字体，文字高宽比例统一为0.7。

2、字体颜色统一为：white。

3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1 :字高2.5，字型：TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2 :字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3 :字高4，字型：TSSD（图中说明。

项目总说明及各专业设计总说明用标准图框中的标准格式）式样4 :字高4，字型：romant（轴线编号、剖面标注）式样5 :字高6，字型：宋体（图形名称）式样6 :字高3，字型：黑体（图签栏文字，标准格式，个人不可变更）4、各类标格的行距为1.5倍字高，例宽根据具体情况确定。

5、每一行文字的行距为1.5倍字高。

文字中的标点应使用全角，不能使用半角。

6、轴线遍号：圆圈直径为8,字体用“romant,”高度为4.5，高宽比例一般为0.70 （即天正软件默认值）。

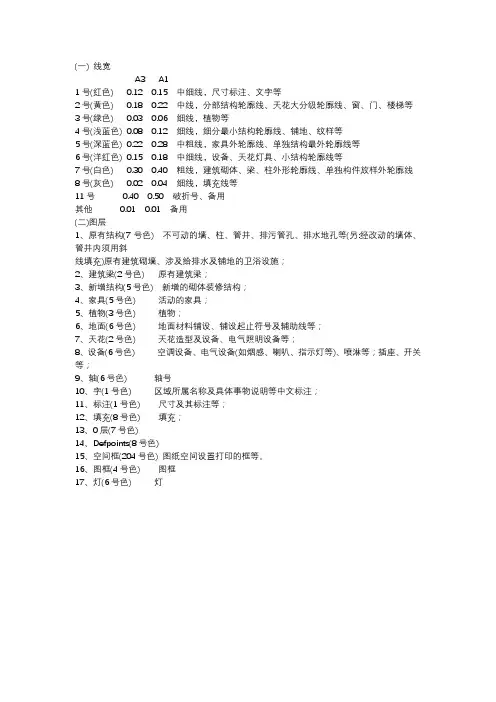

(一) 线宽A3 A11号(红色) 0.12 0.15 中细线，尺寸标注、文字等2号(黄色) 0.18 0.22 中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色) 0.03 0.06 细线，植物等4号(浅蓝色) 0.08 0.12 细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色) 0.22 0.28 中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色) 0.15 0.18 中细线，设备、天花灯具、小结构轮廓线等7号(白色) 0.30 0.40 粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色) 0.02 0.04 细线，填充线等11号 0.40 0.50 破折号、备用其他 0.01 0.01 备用(二)图层1、原有结构(7号色) 不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色) 原有建筑梁；3、新增结构(5号色) 新增的砌体装修结构；4、家具(5号色) 活动的家具；5、植物(3号色) 植物；6、地面(6号色) 地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色) 天花造型及设备、电气照明设备等；8、设备(6号色) 空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色) 轴号10、字(1号色) 区域所属名称及具体事物说明等中文标注；11、标注(1号色) 尺寸及其标注等；12、填充(8号色) 填充；13、0层(7号色)14、Defpoints(8号色)15、空间框(204号色) 图纸空间设置打印的框等。

16、图框(4号色) 图框17、灯(6号色) 灯。

《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。

为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。

一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。

在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。

二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。

三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。

以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。

四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。

以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。

国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。

墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。

设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等1 施工图编排顺序1、图封面2、设计说明3、图纸目录4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图5、给水平面改造施工图排水平面改造施工图6、电气改造施工图1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType 字体以加快图形的显示缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。

Romans.shx西文花体、romand.shx西文花体、bold.shx西文黑体、txt.shx西文单线体、simpelx西文单线体、st64f.shx汉字宋体、ht64f.shx汉字黑体、kt64f.shx汉字楷体、fs64f.shx汉字仿宋、hztxt.shx汉字单线。

32 汉字字型优先考虑采用hztxt.shx和hzst.shx 西文优先考虑romans.shx和simplex或txt.shx。

33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。

它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。

为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。

一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。

常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。

2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。

标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。

3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。

比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。

二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。

每个图层应具有明确的名称和属性，如颜色、线型、线宽等。

2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。

同时，应合理控制图层的显示和隐藏，以提高绘图效率。

三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。

不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。

2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。

对于复杂的图形，可以采用分解绘制的方法，逐步完成。

3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。

四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。

标注的尺寸应清晰、易读，不得相互遮挡。

2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。

标注的位置应合理，便于读取和理解。

3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。

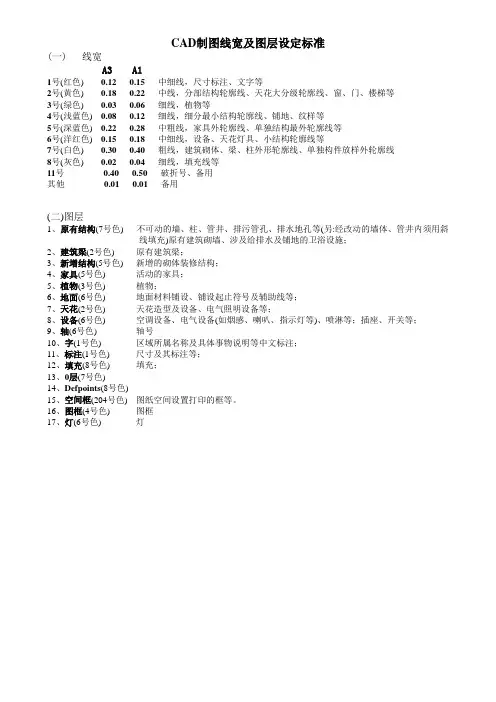

CAD制图线宽及图层设定标准(一)线宽A3 A11号(红色) 0.12 0.15中细线，尺寸标注、文字等2号(黄色) 0.18 0.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色) 0.03 0.06细线，植物等4号(浅蓝色) 0.08 0.12细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色) 0.22 0.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色) 0.15 0.18中细线，设备、天花灯具、小结构轮廓线等7号(白色) 0.30 0.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色) 0.02 0.04细线，填充线等11号0.40 0.50 破折号、备用其他0.010.01备用(二)图层1、原有结构(7号色) 不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色) 原有建筑梁；3、新增结构(5号色) 新增的砌体装修结构；4、家具(5号色) 活动的家具；5、植物(3号色) 植物；6、地面(6号色) 地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色) 天花造型及设备、电气照明设备等；8、设备(6号色) 空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色) 轴号10、字(1号色) 区域所属名称及具体事物说明等中文标注；11、标注(1号色) 尺寸及其标注等；12、填充(8号色) 填充；13、0层(7号色)14、Defpoints(8号色)15、空间框(204号色) 图纸空间设置打印的框等。

16、图框(4号色) 图框17、灯(6号色) 灯你看建筑制图标准里面有个B吗，还有0.7B、0.5B之类的，那个B是你自己定的，关键是图纸绘制要清晰明了，比如B=1mm那么0.7B=0.7mm，懂了吧。

一般中线，平面楼梯、可见轮廓线，阳台，露台的可见线，尺寸，轴号，箭头，文字，不可见的轮廓虚线，台阶，踏步，这些线，都设置成0.25MM正常制图标准中，线宽一般是三种，粗（暂定宽为b）、中（线宽0.5b）、细（线宽0.25b）。

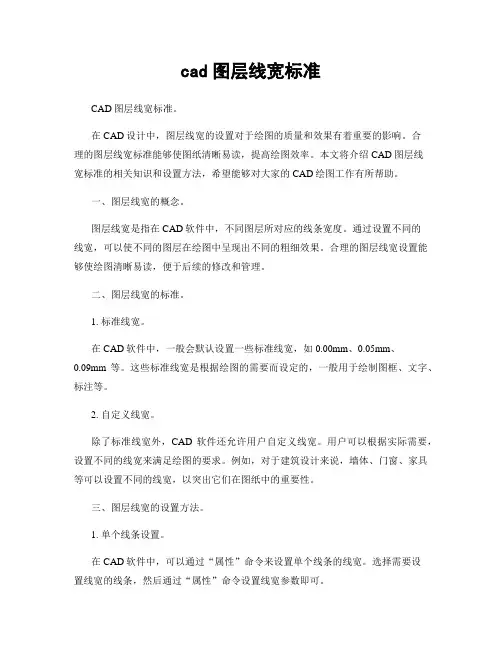

cad图层线宽标准CAD图层线宽标准。

在CAD设计中，图层线宽的设置对于绘图的质量和效果有着重要的影响。

合理的图层线宽标准能够使图纸清晰易读，提高绘图效率。

本文将介绍CAD图层线宽标准的相关知识和设置方法，希望能够对大家的CAD绘图工作有所帮助。

一、图层线宽的概念。

图层线宽是指在CAD软件中，不同图层所对应的线条宽度。

通过设置不同的线宽，可以使不同的图层在绘图中呈现出不同的粗细效果。

合理的图层线宽设置能够使绘图清晰易读，便于后续的修改和管理。

二、图层线宽的标准。

1. 标准线宽。

在CAD软件中，一般会默认设置一些标准线宽，如0.00mm、0.05mm、0.09mm等。

这些标准线宽是根据绘图的需要而设定的，一般用于绘制图框、文字、标注等。

2. 自定义线宽。

除了标准线宽外，CAD软件还允许用户自定义线宽。

用户可以根据实际需要，设置不同的线宽来满足绘图的要求。

例如，对于建筑设计来说，墙体、门窗、家具等可以设置不同的线宽，以突出它们在图纸中的重要性。

三、图层线宽的设置方法。

1. 单个线条设置。

在CAD软件中，可以通过“属性”命令来设置单个线条的线宽。

选择需要设置线宽的线条，然后通过“属性”命令设置线宽参数即可。

2. 批量设置。

对于大批量的线条，可以通过“线型管理器”命令来进行批量设置。

在线型管理器中，可以选择需要设置线宽的图层，然后统一设置它们的线宽参数。

四、图层线宽的应用。

1. 提高绘图质量。

合理的图层线宽设置能够使绘图更加清晰易读，提高绘图质量。

不同线宽的设置可以使图纸中的各个部分清晰可辨，便于工程师和施工人员进行理解和使用。

2. 方便后续修改。

通过设置不同的线宽，可以使图纸中的各个部分在视觉上更加突出。

这样一来，如果需要对图纸进行修改，就可以更加方便地找到需要修改的部分，提高了修改的效率。

3. 便于管理。

合理的图层线宽设置能够使图纸更加规范化，便于后续的管理和归档。

不同线宽的设置使得图纸更加清晰易读，方便工程师和设计人员进行后续的查阅和使用。

cad制图线宽标准CAD制图线宽标准。

CAD制图线宽标准是指在CAD软件中绘制图纸时，规定不同线条的宽度，以便于表达不同的图形元素和信息。

线宽标准的制定是为了使图纸更加清晰、易读，也是为了方便后续工艺加工和打印输出。

在CAD制图中，线宽的选择和使用是非常重要的，它直接关系到图纸的质量和工程效果。

因此，了解和掌握CAD制图线宽标准对于CAD制图人员来说是至关重要的。

首先，我们来了解一下CAD制图线宽标准的基本原则。

CAD制图线宽标准通常包括实线、虚线、粗实线、细实线等几种类型。

在实际绘图中，我们需要根据不同的图形元素和表达需求来选择合适的线宽。

一般来说，在CAD制图中，实线用于表示轮廓、外形等主要图形元素，虚线用于表示隐藏线、中心线等辅助图形元素，而粗实线和细实线则用于突出某些特殊部位或特殊要求。

通过合理选择线宽，可以使图纸更加直观清晰，便于工程师和技术人员进行阅读和理解。

其次，我们需要了解CAD制图线宽标准的具体规定。

在不同的CAD软件中，线宽标准可能会有所不同，但总体上可以归纳为几个基本原则。

首先是线宽的选择要符合国家标准和行业规范，比如在机械制图中，一般会采用GB/T 4457-2005《技术制图线型和线宽》中规定的线宽标准。

其次是要根据图纸的具体要求和比例尺来选择合适的线宽，通常情况下，线宽的选择会根据图纸的比例尺进行调整，以保证图纸的清晰度和可读性。

最后是线宽的使用要符合绘图规范和工程要求，比如在绘制建筑图纸时，需要根据建筑设计规范和标准来选择和使用线宽。

最后，我们需要注意CAD制图线宽标准的实际应用。

在CAD制图过程中，我们需要根据具体的绘图要求和工程需求来选择合适的线宽，并且要保证线宽的一致性和统一性。

在绘图过程中，要注意线宽的搭配和配比，避免出现线条过粗或过细的情况，影响图纸的美观和工程效果。

此外，要注意线宽的标注和说明，确保图纸的信息表达清晰明了。

在CAD制图的输出和打印过程中，也要根据实际情况选择合适的打印线宽，以保证打印效果和质量。

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
