浅谈白车身焊装夹具设计要点分析一、引言白车身焊装夹具设计是汽车生产中的关键环节之一，夹具设计的质量直接影响到整个生产线的效率和产品质量。

白车身焊装夹具设计的要点分析对于提高生产效率、降低生产成本、保证产品质量具有重要意义。

本文将从夹具设计的要点入手，分析影响夹具设计的关键因素，为相关从业人员提供参考。

二、白车身焊装夹具设计的要点分析1. 结构设计白车身焊装夹具的结构设计是决定其功能和稳定性的关键。

优秀的结构设计应该具有简单、坚固、稳定的特点。

夹具应该能够固定车身零部件，确保其在焊接过程中不会发生位移或变形。

夹具的结构应该简单，易于安装和拆卸，便于操作人员进行维护和保养。

夹具的结构应该坚固耐用，能够承受汽车生产线高频率的使用，确保生产过程的稳定性和安全性。

2. 材料选择夹具设计中的材料选择直接关系到夹具的耐用性和使用寿命。

应该选择具有良好的机械性能和抗腐蚀性能的材料，以确保夹具在高频使用的情况下不易损坏和生锈。

对于一些特殊工艺需求的夹具设计，应根据具体情况选择合适的特种材料，以保证夹具的稳定性和可靠性。

3. 工艺要求夹具设计应该考虑到生产工艺的需求，确保夹具能够适应不同产品的焊接要求。

对于多品种、小批量生产的汽车生产线，夹具设计需要具有一定的灵活性，能够适应不同车型的生产需求。

夹具的设计也应考虑到组装和拆卸的便捷性，以减少生产线上的换线时间，提高生产效率。

4. 精度控制夹具设计中的精度控制是保证产品质量的关键。

夹具应该具有良好的定位和固定能力，确保焊接工艺中的高精度要求得以满足。

对于一些需要提高精度的工序，如车身焊接中的角度、尺寸等要求，夹具的设计应该考虑到这些因素，保证产品焊接后的精度和稳定性。

5. 成本控制夹具设计中的成本控制是企业经营的重要因素。

夹具的设计应该充分考虑生产成本、工时成本等因素，选择合适的设计方案来降低生产成本。

夹具的使用寿命也是成本控制的重要因素，应尽量选择耐用、易维护的设计方案，以减少后期的维护和更换成本。

汽车车身焊装夹具设计概述1. 引言1.1 汽车车身焊装夹具设计概述汽车车身焊装夹具设计在汽车生产中起着至关重要的作用，它直接影响着汽车的质量和生产效率。

夹具设计的好坏不仅关系到焊装工艺的精准度和稳定性，也直接影响了车身焊装的质量和成本。

夹具设计的重要性夹具设计是汽车制造中的关键环节，它决定了车身焊装过程中的定位、固定和连接方式。

一个良好的夹具设计可以确保焊接位置的准确性和稳定性，同时能够提高焊接的效率和质量。

夹具设计的原则包括结构简单、操作方便、稳定可靠、适应性强等。

在设计夹具时，需要考虑到生产工艺、工作效率、成本控制等因素，以确保夹具在实际生产中能够发挥最佳作用。

夹具设计包括夹具的结构设计、定位设计、固定设计等多个方面。

夹具的结构设计是夹具设计中最基本的内容，它直接影响着夹具的使用效果和寿命。

夹具设计的流程包括需求分析、方案设计、细化设计、制作调试等多个步骤。

在设计过程中，需要与生产、技术、质量等部门密切合作，确保夹具设计符合实际生产需求。

夹具设计的优化方法夹具设计的优化方法包括结构优化、材料优化、工艺优化等多个方面。

通过不断优化夹具设计，可以提高焊装生产效率，降低生产成本，提高焊装质量。

结论2. 正文2.1 夹具设计的重要性夹具设计在汽车车身焊装过程中起着至关重要的作用。

夹具是用来固定工件，保证工件在焊接过程中的位置和形状不变，从而保证焊接质量。

夹具设计的质量直接影响到焊接工艺参数的选择和焊接质量的稳定性，因此夹具设计的重要性不可忽视。

夹具设计能够提高生产效率。

通过合理设计夹具，可以缩短工人的操作时间，提高工作效率，减少生产成本，提高生产效率。

夹具设计还能够提高焊接质量。

通过精准的夹具设计，可以确保焊接工件的位置和形状稳定，避免焊接变形和缺陷，从而提高焊接质量。

夹具设计还能够保证产品的一致性。

通过统一的夹具设计标准，可以确保同一型号的车身焊装过程中使用的夹具保持一致，保证产品的一致性和标准化。

关于汽车车身焊装夹具设计探讨摘要：在汽车车身前期设计中，焊装夹具设计是十分关键的内容，设计质量以及加工工艺能够直接影响汽车车身制造质量。

对此，本文首先对汽车车身焊装夹具的作用及组成进行介绍，然后对汽车焊装夹具设计原则以及具体的设计策略进行详细探究。

关键词：焊装；夹具；设计新时期，汽车已成为人们日常出行中的常用交通工具，通过加强汽车焊接质量控制，有利于提高汽车制造质量，促进汽车行业稳定发展。

汽车焊装夹具会直接影响汽车制造周期以及精度，因此，必须重点关注汽车焊装夹具设计。

一、汽车车身焊装夹具的作用及组成现如今，我国汽车使用量在世界范围内占据首位，国内汽车制造行业面临很多发展机遇和挑战，在汽车生产制造方面，车身质量管控至关重要，而不同车型的车身结构形式比较复杂，在具体的设计过程中构图难度大，在各类因素影响下容易发生变形，同时，车身尺寸还会对汽车结构装配质量以及效率产生较大影响，对此，需加强焊接装配工艺控制。

为了促进汽车车身焊接质量提升，应对焊装夹具进行优化设计，进而实现汽车车身流水线生产，尽量缩短焊接装配所需时间，同时通过提高夹具设计精度，还可保证汽车焊接装配质量和效率。

在汽车车身生产制造中，焊装夹具是十分重要的工具，通过快速定位工作元件，能够保证元件焊装的准确性。

在汽车制造中，在金属结构焊接方面，焊装夹具为十分关键的工具类型，在焊接工艺中可发挥夹持和固定的功能，确保汽车焊接工件的形状以及尺寸能够满足企业前期设计方案要求。

在具体的汽车车身焊接过程中，需充分发挥夹具的辅助作用，尽量减少焊接所需时间。

通常情况下，焊装夹具是由三个元件所组成的，即基础元件、符合标准元件以及外购元件[1]。

二、汽车焊装夹具设计原则在汽车焊装夹具设计中，对于整个设计过程，可分为四个环节，包括定位、夹紧、辅助元件以及夹具空间设计。

在具体的设计过程中，必须严格遵循六点定则，具体而言，需对六个方向自由度进行严格控制。

在对汽车车身六个方向自由度进行限定时，可联合应用孔定位法、面定位法等，确保零件定位准确性。

汽车车身焊装夹具设计汽车焊接生产线是汽车制造中的关键，焊接生产线中的各种工装夹具又是焊装线的重中之重，焊接夹具的设计则是前提和基础。

设计工装夹具时，不仅要考虑生产纲领，还必须要熟悉产品结构，了解钣金件变形特点，通晓工艺要求等诸多内容。

汽车制造四大工艺中，焊装尤其重要，而在焊装的前期规划中，车身焊接夹具的设计又是关键环节。

工装夹具的设计是一门经验性很强的综合性技术，在设计时首先应考虑的是生产纲领，同时还必须熟悉产品结构，了解钣金件变形特点，把握零部件装配精度及容差分配，通晓工艺要求。

只有做到这些，才能对焊接夹具进行全方位的设计，满足生产制造要求。

下面就汽车车身焊装夹具设计做一些探讨。

一、生产纲领生产纲领即合格产品的年产量，它决定了焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的，是焊接夹具设计首先应考虑的问题。

生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。

夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程度；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度及生产现场管理水平等。

只要把握以上几点，就能合理地解决焊接夹具的自动化水平与制造成本的矛盾。

二、汽车车身的结构特点汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8～1.2mm，有的车型外覆盖件钣金厚度仅有0.6mm、0.7mm，骨架件的钢板厚度多为1.2～2.5mm，也就是说它们大都为薄板件。

对焊接夹具设计来说，应考虑如下特点：1、刚性差、易变形经过成型的薄板冲压件有一定的刚性，但与机械加工件相比，刚性要差得多，而且单个大型冲压件容易变形，只有焊接成车身壳体后，才具有较强的刚性。

以轿车车身大侧围外板为例，一般材料厚度为0.7～0.8mm，绝大多数是0.8mm，拉延形成空腔后，刚性非常差，当和内板件焊接形成侧围焊接总成后才具有较强的刚性。

汽车车身焊装夹具设计概述汽车车身焊装夹具是汽车制造中不可或缺的工具之一。

它在汽车的生产过程中起到了重要的作用，能够确保汽车车身的质量和稳定性。

本文将对汽车车身焊装夹具的设计进行概述，包括其定义、分类、设计原则和注意事项。

一、汽车车身焊装夹具的定义汽车车身焊装夹具是用于夹持汽车车身零部件的工具，它能够将零部件固定在正确的位置上，以便进行焊接和装配操作。

它由夹持机构、定位机构和支撑机构等部分组成，能够确保汽车车身的精确定位和稳定固定。

二、汽车车身焊装夹具的分类1.按照夹持方式分类：夹紧式夹具和真空吸盘式夹具。

夹紧式夹具通过夹紧零部件来固定，适用于结构坚固的零部件；真空吸盘式夹具通过负压将零部件吸附在夹具表面，适用于表面光滑的零部件。

2.按照应用领域分类：车身固定夹具和装配夹具。

车身固定夹具用于固定整个车身，在焊接过程中保持车身的稳定；装配夹具用于夹持和定位车身的零部件，保证零部件的正确装配位置和质量。

三、汽车车身焊装夹具的设计原则1.精确定位：夹具需要能够对零部件进行准确的定位，以保证焊接和装配的精确度。

2.稳定夹持：夹具需要能够稳定地夹持零部件，防止其在焊接过程中发生位移和震动。

3.易于操作：夹具的设计应尽量简单，方便操作人员使用，提高工作效率。

4.刚性要求：夹具需要具有足够的刚性，能够承受焊接过程中的应力和力量，确保零部件的稳定性和焊接质量。

5.安全性要求：夹具应符合安全规范，减少操作过程中的安全隐患，保障操作人员的安全。

四、汽车车身焊装夹具的设计注意事项1.夹具结构要合理：夹具的结构设计应根据零部件的形状和特性进行合理的布局，保证夹具能够夹持零部件的关键点，同时尽量减少夹具的重量。

2.夹具表面要光滑：夹具表面的光滑程度会影响真空吸盘式夹具的吸附效果，因此需要保证夹具表面的光滑度和质量。

4.考虑可拓展性：夹具的设计应该具有可拓展性，能够适应不同型号和规格的汽车车身零部件的夹持和装配需求。

汽车车身焊装夹具设计是汽车制造中不可或缺的一部分。

汽车车身焊装夹具设计概述一、汽车车身焊装夹具的概念汽车车身焊装夹具是用于固定汽车车身焊接部件的一种专用工装设备，它能够确保焊接部件的正确位置和角度，保证焊接的质量和精度。

它主要包括夹具主体、夹具夹具和定位元件等部件，可以根据焊接部位的不同，设计相应的夹具结构和功能。

二、汽车车身焊装夹具设计的原则1. 精准度和稳定性：夹具设计必须保证焊接部件的精准度和稳定性，确保焊接的质量和一致性。

2. 生产效率和灵活性：夹具设计要考虑生产效率和灵活性，以适应不断变化的焊接需求和车型种类。

3. 成本控制和可维护性：夹具设计要尽可能控制成本，降低制造和维护成本，并考虑夹具的可维护性和寿命问题。

三、汽车车身焊装夹具的主要类型1. 手工夹具：手工夹具是最基础的夹具类型，主要用于小批量生产和定制车型，需要人工操作和调整。

2. 气动夹具：气动夹具利用气动装置实现夹紧和释放的功能，适用于中小型车身焊装生产线。

3. 液压夹具：液压夹具采用液压系统实现夹紧和释放的功能，适用于大型车身焊装生产线。

4. 智能夹具：智能夹具结合了传感器、控制系统和机电一体化技术，能够实现自动调整和自适应功能，适用于高效率、高精度的大规模生产。

四、汽车车身焊装夹具设计流程1. 确定夹具类型：根据焊接部位和生产需求，确定适合的夹具类型，包括手工夹具、气动夹具、液压夹具和智能夹具。

2. 确定夹具结构：根据焊接部位的形状和特点，设计夹具结构和功能，包括夹具主体、夹具夹具、定位元件等部件。

3. 材料选型和制造：选择适合的材料和制造工艺，既要考虑夹具的强度和刚度，又要兼顾制造成本和周期。

4. 装配调试和调整：对设计好的夹具进行装配和调试，确保夹具的稳定性和精确度，以便进行后续的生产。

5. 生产应用和维护保养：将设计好的夹具投入生产应用，不断进行维护保养和改进优化，持续提高生产效率和质量。

五、结语汽车车身焊装夹具设计是汽车焊装工艺中非常重要的一环，它直接影响着汽车焊接质量和生产效率。

汽车车身焊装夹具设计概述【摘要】汽车车身焊装夹具设计是汽车生产中至关重要的环节，它直接影响着汽车的质量和生产效率。

夹具设计的重要性在于能够确保车身零部件在焊接过程中的精准位置，避免因位置不准确导致的焊接质量问题。

汽车车身焊装夹具通常可以分为定位夹具、夹紧夹具和支撑夹具等不同类型，每种类型都有其特定的应用场景。

在设计汽车车身焊装夹具时，需要遵循一定的原则，如提高夹具的刚性和稳定性、考虑可靠性和易用性等。

设计流程包括需求分析、方案设计、构造设计、工艺设计和试制等环节。

而汽车车身焊装夹具的应用涵盖了车身结构件焊接、焊接装配和流水线生产等多个方面。

展望未来，随着汽车技术的不断发展，汽车车身焊装夹具设计将继续朝着智能化、自动化的方向发展，以提高生产效率和产品质量。

汽车车身焊装夹具设计是汽车制造领域中不可或缺的环节，其发展前景可期。

【关键词】汽车车身、焊装夹具设计、重要性、分类、原则、流程、应用、发展前景、总结1. 引言1.1 汽车车身焊装夹具设计概述汽车车身焊装夹具设计是在汽车制造工艺中起着至关重要的作用的。

夹具设计的好坏直接影响到汽车的质量和生产效率，因此在汽车制造领域，车身焊装夹具设计被视为至关重要的一环。

汽车车身焊装夹具设计需要考虑到多种因素，包括车身结构、焊接点的位置、焊接工艺要求等。

通过合理设计夹具，可以使得焊接过程更加精确和高效，避免因为瑕疵而导致车身质量问题，提高生产效率。

在汽车制造中，汽车车身焊装夹具可以根据其功能和结构的不同来分类，主要包括定位夹具、固定夹具、支撑夹具、夹持夹具等。

每种夹具在焊装过程中都有着不可或缺的作用。

需要注意的是，在汽车车身焊装夹具设计过程中，应当遵循一定的设计原则，如合理布局、结构简洁、易于操作等。

设计流程也应该遵循一定的步骤，包括需求确认、方案设计、试验验证等。

汽车车身焊装夹具在实际生产中有着广泛的应用，不仅可以用于大型汽车的焊装，还可以用于小型汽车和特种车辆的制造。

汽车车身焊装夹具设计概述车身焊装夹具设计是汽车生产线上非常重要的一环，它们用于固定和连接车身部件，确保生产过程中的准确性和稳定性。

本文将对汽车车身焊装夹具设计进行概述，包括设计要求、设计过程、常用设计软件以及设计流程等方面进行详细介绍。

一、设计要求车身焊装夹具设计的主要要求包括以下几个方面：1.准确性：夹具应具有很高的准确性，能够确保焊装过程中不发生偏差和错位。

2.稳定性：夹具应能够稳定地固定车身部件，以进行焊接等操作。

3.可操作性：夹具应易于操作，并且能够适应不同车身部件的夹持。

4.可靠性：夹具的设计应具有足够的强度和刚度，以确保工作时不产生变形或破坏。

5.安全性：夹具应符合相关安全标准，并且在使用过程中不会对人员造成伤害。

二、设计过程车身焊装夹具设计的一般流程如下：1.需求分析：根据生产线的需求和具体车型的要求，确定夹具的功能和使用条件。

2.方案设计：根据需求分析的结果，制定初步夹具设计方案。

包括夹具的整体结构、夹持方式、工作面积、夹持力等。

3.详细设计：在方案设计的基础上，进一步进行详细设计。

包括夹具各个部件的尺寸、材料选择、连接方式等。

4.制造与装配：按照设计要求制造夹具各个部件，并进行装配和调试。

5.试用与调整：在实际生产线上试用夹具，并根据使用情况进行调整和改进。

6.验收与使用：夹具通过验收后，正式投入使用。

三、常用设计软件进行车身焊装夹具设计时，常用的设计软件包括：1.Catia：该软件是一种三维设计软件，具有强大的建模和分析功能，适合进行夹具的结构设计和分析。

2.Autodesk AutoCAD：这是一种二维绘图软件，适合进行夹具的细节设计和图纸制作。

3.Solidworks：该软件具有强大的三维建模和装配功能，适合进行夹具的三维设计和装配模拟。

总结：车身焊装夹具设计是汽车生产线上不可或缺的一部分，它们的设计旨在确保车身部件在焊装过程中的准确性和稳定性。

设计夹具需要考虑准确性、稳定性、可操作性、可靠性和安全性等要求，并遵循一定的设计流程。

汽车焊装夹具设计、制造规范1. 焊装夹具的设计依据：以业主提供的产品数模、国家通用件及标准件为设计依据。

2. 焊装夹具设计通则：2.1焊装夹具设计采取模块化设计方式，要求能满足焊接工艺要求，夹具设计图画法应贯彻国家机械制图标准。

2.2夹具操作方便，设计完成后的工装系统必须符合人机工程学的要求。

2.3夹具应有足够的装配、焊接空间，焊点在布置时应易接近。

2.4夹具本身必须有良好的制造工艺性和较高的机械效率。

2.5 所有工装夹具，控制面板及面板显示器的标签要求使用中文。

如果使用英语应得到业主的认可。

2.6所有图纸和文件中的尺寸、工程单位要求采用公制，所有的紧固件都必须是公制的。

设计中使用非公制前都应得到业主书面认可。

2.7紧固件：采用国标内六角螺钉及圆柱形内螺纹定位销，所有紧固的地方要采取防松措施。

2.8必须尽量选用已通用化、标准化的夹紧机构以及标准零部件，并做到零配件易互换，易维修。

2.9回转夹具要求从回转中心进气（使用特殊的进气机构，可以任意角度转动），回转夹具高度可调节。

2.10手动夹具的夹紧器选用一般推荐选用GOOD HAND牌标准产品。

2.11夹紧气缸一般采用带缓冲机构，以防快速夹紧工件时损坏工件。

3．焊装夹具设计规范及要求：3.1 总图及部件图设计3.1.1 总图设计原则上以左件为基础，图中说明图示为左件，右件与左件对称。

总图上应标注：夹具轮廓尺寸、连接尺寸、安装尺寸、定位尺寸、操作高度、产品件编号及名称、坐标线(与汽车产品数模坐标线统一)、坐标基准、坐标基准孔、各部件的安装位置。

所有定位尺寸、坐标基准孔应相对于坐标线标注，在图中按汽车产品件在汽车中的实际位置建立夹具设计坐标。

在夹具上有产品的摆放位置，并用细双点划线绘出。

焊点位置用表示.设计时应注意焊点的坐标位置，必须留有充分的焊钳工作空间位置，便于施焊。

用双点划线表示焊钳的外形。

总图上还应绘出夹具的操作步骤顺序图，特殊步骤必须详细说明。

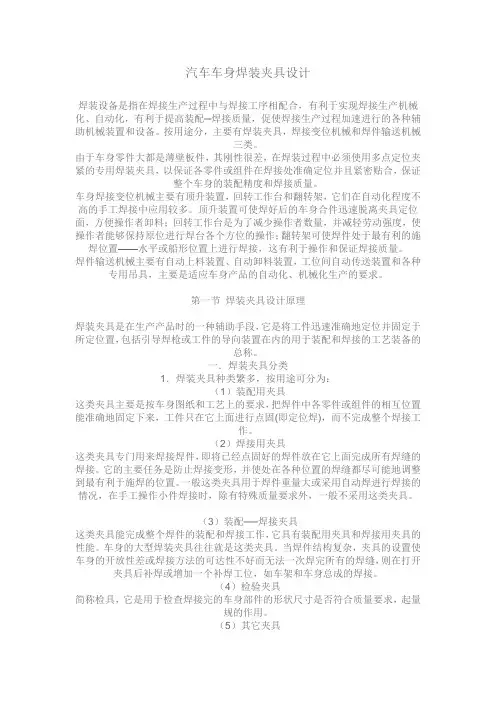

汽车车身焊装夹具设计焊装设备是指在焊接生产过程中与焊接工序相配合，有利于实现焊接生产机械化、自动化，有利于提高装配─焊接质量，促使焊接生产过程加速进行的各种辅助机械装置和设备。

按用途分，主要有焊装夹具，焊接变位机械和焊件输送机械三类。

由于车身零件大都是薄壁板件，其刚性很差，在焊装过程中必须使用多点定位夹紧的专用焊装夹具，以保证各零件或组件在焊接处准确定位并且紧密贴合，保证整个车身的装配精度和焊接质量。

车身焊接变位机械主要有顶升装置，回转工作台和翻转架，它们在自动化程度不高的手工焊接中应用较多。

顶升装置可使焊好后的车身合件迅速脱离夹具定位面，方便操作者卸料；回转工作台是为了减少操作者数量，并减轻劳动强度，使操作者能够保持原位进行焊台各个方位的操作；翻转架可使焊件处于最有利的施焊位置——水平或船形位置上进行焊接，这有利于操作和保证焊接质量。

焊件输送机械主要有自动上料装置、自动卸料装置，工位间自动传送装置和各种专用吊具，主要是适应车身产品的自动化、机械化生产的要求。

第一节焊装夹具设计原理焊装夹具是在生产产品时的一种辅助手段，它是将工件迅速准确地定位并固定于所定位置，包括引导焊枪或工件的导向装置在内的用于装配和焊接的工艺装备的总称。

一．焊装夹具分类1．焊装夹具种类繁多，按用途可分为：（1）装配用夹具这类夹具主要是按车身图纸和工艺上的要求，把焊件中各零件或组件的相互位置能准确地固定下来，工件只在它上面进行点固(即定位焊)，而不完成整个焊接工作。

（2）焊接用夹具这类夹具专门用来焊接焊件，即将已经点固好的焊件放在它上面完成所有焊缝的焊接。

它的主要任务是防止焊接变形，并使处在各种位置的焊缝都尽可能地调整到最有利于施焊的位置。

一般这类夹具用于焊件重量大或采用自动焊进行焊接的情况，在手工操作小件焊接时，除有特殊质量要求外，一般不采用这类夹具。

（3）装配──焊接夹具这类夹具能完成整个焊件的装配和焊接工作，它具有装配用夹具和焊接用夹具的性能。

车辆工程毕业设计127汽车车轮轮罩焊装夹具设计一、设计需求和目标：1.提高焊接质量，确保车轮轮罩与车身连接的牢固性和密封性。

2.提高焊接效率，减少焊接时间，提高生产效率。

3.简化操作，降低工人劳动强度。

4.提高夹具的稳定性和可靠性，确保长时间连续使用。

二、设计思路：1.夹具结构设计：夹具由固定夹具和移动夹具组成。

固定夹具用于夹住车轮轮罩的外侧边缘，移动夹具用于夹住车轮轮罩的内侧边缘。

夹具材料选用高强度铝合金，具有轻量化和耐用性。

2.夹具自动调节设计：夹具配备自动调节装置，可以根据车轮轮罩的尺寸进行调节，确保夹紧力的均匀分布，避免对车轮轮罩造成变形或破损。

3.焊接头设计：夹具内侧边缘设计有适配焊接头的形状，确保焊接过程中的工艺参数控制良好，避免焊接质量不合格。

4.兼容性设计：夹具的尺寸和形状要适配不同车型的车轮轮罩，确保可广泛适用于不同车辆的生产线。

5.操作人员人机工程设计：夹具的设计要考虑操作人员的人体工学要求，保证操作的舒适性和便利性。

三、设计方案：1.车轮轮罩焊装夹具整体结构设计，包括固定夹具、移动夹具和自动调节装置。

2.夹具材料选择和加工工艺设计：选用高强度铝合金材料，并根据材料性能进行加工和热处理，提高夹具的耐用性和稳定性。

3.夹具尺寸和形状设计：根据不同车型的车轮轮罩尺寸和形状要求，设计合适的夹具尺寸和形状。

4.夹具焊接头设计：根据焊接工艺要求，设计夹具内侧边缘适配焊接头的形状。

5.夹具自动调节装置设计：根据车轮轮罩尺寸的变化，设计夹具自动调节装置，确保夹紧力均匀分布。

6.夹具操作人员人机工程设计：根据人体工学原理，设计操作便利、舒适的夹具。

四、设计分析和评价：设计的夹具结构合理，功能完备。

夹具材料选择适当，具有较高的耐久性和稳定性。

夹具尺寸和形状设计兼容性好，适应不同车型的车轮轮罩。

夹具焊接头设计确保焊接质量。

自动调节装置设计可以提高夹具的使用效率和稳定性。

操作人员人机工程设计能够提高夹具的操作便利性和舒适性。

浅谈常见汽车焊装定位夹具的设计结构汽车焊装定位夹具是在汽车生产过程中起到非常重要作用的一种工装。

它的设计结构直接影响了汽车焊装的质量和效率。

下面将从常见汽车焊装定位夹具的设计结构来进行探讨。

一、夹具的结构类型1.平板式夹具：平板式夹具的结构比较简单，主要由工作台、定位销、定位块、夹紧块和支撑结构等组成。

这种结构的特点是操作简便，对夹紧力和定位精度要求相对较低，适用于一些简单的焊装工艺。

2.体型式夹具：体型式夹具结构复杂，通常由多个模块组成，包括定位模块、夹紧模块、支撑模块和传感器模块等。

这种结构的特点是适用范围广，可以满足各种复杂焊接工艺的需求，提高了生产效率和焊接质量。

3.机器人夹具：机器人夹具的结构主要是由夹具本体、机器人装置、传感器和控制系统组成。

这种夹具适用于自动化生产线上的焊接工艺，具有高度的智能化和自动化，大大提高了生产效率和准确度。

二、夹具的设计要点1.定位精度：对于汽车焊装工艺来说，定位精度是至关重要的，直接关系到焊接的质量。

夹具的设计要注重定位精度的保证，通常通过定位销、定位块等方式来保证焊件的位置精准。

2.夹紧力：夹具需要具备一定的夹紧力，以确保焊件在焊接过程中不会移动或者变形。

在设计夹具结构时，要考虑夹紧力的大小和均匀性，以保证焊件的稳定性和一致性。

3.适用性：夹具的设计要考虑到不同汽车车型的焊接需求，保证其具有一定的通用性和灵活性。

这就要求夹具的设计要考虑到不同车型的结构特点和尺寸要求，同时能够适应不同的焊接工艺。

4.安全性：在设计夹具结构时，要考虑到操作人员的安全性，避免夹具的设计结构对操作人员的安全造成影响。

在夹具的设计中可以加入一些安全措施，如安全传感器、安全护栏等，以确保操作人员的安全。

5.智能化：随着工业4.0的发展，智能化已经成为夹具设计的一个趋势。

智能化的夹具可以通过传感器和控制系统来实现自动化生产线上的焊接工艺，提高生产效率和产品质量。

三、夹具的发展趋势随着汽车制造技术的不断发展和完善，汽车焊装定位夹具的设计结构也在不断进行创新和优化。

汽车焊装夹具参数化设计在汽车焊接流水线上，真正用于焊接操作的工作量仅占30%～40%，而60%～70%为辅助和装夹工作。

因装夹是在焊接夹具上完成的，所以夹具在整个焊接流程中起着重要作用。

在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。

对具有多种车型的企业，如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。

一、汽车焊接工艺特点（一）材料与结构汽车焊接材料主要是低碳钢的冷轧钢板，镀锌钢板，及少量的热轧钢板。

它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。

在结构上，焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。

有些型腔很深的冲压件，除存在因刚性差而引起的变形外，还存在回弹变形。

（二）焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。

CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。

电阻焊对夹具要求严格，尤其是多点焊、反作用焊和机器人点焊。

因汽车焊接以电阻焊为主，所以本文将针对电阻焊夹具的设计进行探讨。

（三）焊接工艺流程汽车焊接的基本特征就是组件到部件再到总成的一个组合再组和过程。

从组件到车身焊接总成的每一个过程，既相互独立，又承前启后，因此组件的焊接精度决定着部件总成的焊接精度，最后影响和决定着车身焊接总成的焊接精度与质量，这就要求相互关联的组件、部件及车身焊接总成夹具的定位基准应具有统一性和继承性，只有这样才能保证最终产品质量，即使出现质量问题也易于分析原因，便于纠正和控制。

焊接过程以流水线生产为主，所以夹具设计应有利于流水线的布置和设计，同时也考虑给生产管理提供方便。

二、焊接夹具的设计方法与步骤1、整理资料，将焊点（焊枪的铜帽直径一般为16 毫米，个别使用13 毫米）按焊接要求贴到数模上。

焊点的位置是力学以及碰撞分析的经验总结，设计时不能随意调整（特殊情况例外）。

图表 1 焊点直径为16 毫米2、消化仕样，对应支撑定位位置，作出完整的局部带板厚的断面线。

汽车焊装夹具设计一、夹具设计的目的做一件事情时，明确做事的目的性非常重要，所谓目的就是你做这件事情你所要满足的最终结果，也即你的目标！那是你做事情的方向，有了方向你就不会迷失，你做事情的结果才会尽量完美！焊装夹具的设计也有它的目的性,只有明确了焊装夹具设计的目的性,才能设计出更好的夹具,那么焊装夹具设计的目的是什么呢?简单的说就是满足夹具焊接生产的要求，那么怎么样才能满足焊接生产的要求呢？1.夹具的设计要满足汽车车身零件的定位要求所谓定位要求就是设计的夹具可以很好的将汽车焊接零件定位好，保证良好的焊接质量。

要满足这些定位要求，在设计夹具的时候就要严格按照厂家提供图纸的定位夹紧信息去设计夹具。

定位夹紧信息在不同项目中的名称：大众项目 RPSAUDI项目 RPS宝马项目 ASP通用项目 GD∑T（主定位销）+CD点（定位面）一轿项目 CK面………设计小常识：大众项目图纸中RPS点大小写字母的含义Hx z H代表孔（压紧方向z向） x z代表孔的定位方向 H y H代表孔 y代表孔定位的方向F x F 代表支撑和压紧 x 代表支撑的方向f x f代表支撑 x 代表支撑的方向一轿项目字母的含义：基准表示说明正基准 辅助基准 调整基准关系S 主基准面s 辅助基准面Ｈ 主基准孔ｈ 辅助基准孔Ｅ 主基准边Sk 暂定基准的主基准面ｓk 暂定基准的辅助基准面Ck 矫正基准Cs 临时基准的辅助基准面ｃｓ 临时基准的主基准面Ｊ 防止零件变形而设置的基准面Ｏ 单件的模具&检具使用的基准Ｓ 分总成的夹具使用的基准 Ｋ 分总成上检具使用的基准Ｃ 总成的夹具&检具使用的基准2.夹具的设计要满足焊接要求白车身是焊接出来的。

我们所谓的夹具也即焊装夹具，车身零件主要是通过点焊焊接而成，我们设计夹具的一个最重要的目的就是满足白车身零件的焊接要求，作为一个焊装夹具的设计者要时刻在脑海中深深的刻着焊接这个字眼，怎么样才能焊接，怎么样才能更好的焊接！下面就如下几个方面逐一对夹具设计的焊接要求进行介绍：⑴操作高度操作高度即指地面到焊钳把手之间的高度，当操作者身高为175cm时，操作高度焊钳平放一般为800-1100mm ，焊钳立放一般为1200-1500mm。

汽车车身焊装夹具设计概述【摘要】汽车车身焊装夹具设计是汽车制造过程中不可或缺的重要环节。

设计需求分析需要充分考虑车身结构特点、焊接工艺和生产效率等因素，为夹具结构设计提供指导。

在夹具结构设计阶段，需要尽可能减少焊接变形和提高工装稳定性。

夹具材料选择直接影响了夹具的使用寿命和成本，需要根据具体情况进行合理选择。

夹具制造工艺应注重精度和可靠性，确保夹具在使用过程中能够稳定有效地工作。

在夹具使用过程中，需要注意保养和维护，及时发现和解决问题，确保生产线的正常运转。

总结来看，汽车车身焊装夹具设计是一个复杂而精密的工作，需要综合考虑各种因素才能设计出高效可靠的夹具。

未来的发展趋势可能是智能化和自动化，在提高生产效率的同时保证产品质量。

【关键词】汽车, 车身, 焊装, 夹具设计, 需求分析, 结构设计, 材料选择, 制造工艺, 使用注意事项, 总结, 发展趋势。

1. 引言1.1 汽车车身焊装夹具设计概述汽车车身焊装夹具设计是汽车生产过程中的关键环节之一。

夹具的设计质量直接影响到车身焊接的质量和效率。

随着汽车行业的发展，夹具设计也在不断创新和优化，以满足汽车生产的需求。

夹具设计的首要任务是满足焊接的工艺要求，保证焊接工艺的稳定性和可靠性。

设计师需要根据车身结构的特点和焊接工艺的要求，合理设计夹具的结构形式和工作原理。

夹具的结构设计应考虑到夹持力的大小、夹持方式的灵活性以及夹持点的准确性，以确保工件能够精准地定位和固定。

夹具的材料选择也十分重要。

夹具需要具有足够的强度和刚性，以确保在焊接过程中不发生变形或失稳。

常见的夹具材料包括高强度钢、铝合金等，根据具体情况选择合适的材料。

夹具的制造工艺也需要精益求精，确保夹具的加工精度和表面质量满足要求。

制造过程中需要考虑到夹具的易用性和维护性，以提高生产效率和减少维护成本。

在夹具使用过程中，也需要遵守一些注意事项，如定期检查夹具的工作状态、及时更换磨损部件等，以确保夹具的正常使用。
