2021年汽车焊接夹具结构设计研究

汽车焊装夹具研究报告汽车焊装夹具研究报告摘要：汽车焊装夹具在汽车生产中起到至关重要的作用。

本报告主要研究了汽车焊装夹具的类型、特点以及应用，在设计时需要考虑的因素等内容。

并通过实际案例，对比了不同夹具的效果和性能。

最后，总结了汽车焊装夹具未来的发展趋势。

一、引言汽车焊装夹具是一种用于夹持汽车焊接件的工具。

它可以保证焊接过程中工件的固定位置和焊接缝的质量。

由于汽车焊装夹具的重要性，对其性能和效果的研究具有重要的现实意义。

二、汽车焊装夹具的类型和特点汽车焊装夹具可分为手持夹具和机械夹具两大类。

手持夹具适用于小批量生产，操作简单灵活；机械夹具适用于大批量生产，生产效率高。

根据夹具的策略型式，又可以细分为单点夹具、线性定位夹具、面固定夹具等。

不同类型的夹具各有特点，在实际应用中需要根据具体情况进行选择。

三、汽车焊装夹具的应用汽车焊装夹具主要应用于车身焊接、车身零部件焊接以及车身轮廓对接等环节。

在车身焊接过程中，夹具通过固定工件的位置和角度，保证焊接缝的精度和一致性。

在车身零部件焊接过程中，夹具通过夹持工件，使得焊接过程更加稳定可靠。

在车身轮廓对接过程中，夹具通过调节和控制，保证零部件之间的接合度。

四、汽车焊装夹具设计的原则和要求在设计汽车焊装夹具时，需要考虑一系列因素。

首先是夹具的刚度，要求夹具具有足够的刚度，保证焊接件在夹持过程中的稳定性。

其次是夹具的可调性，夹具需要具备一定的可调性，以适应不同规格的工件。

此外，安全性、可靠性和易用性也是夹具设计的重要考虑因素。

五、实例分析：对比不同夹具的效果和性能选取两种不同类型的汽车焊装夹具进行对比研究。

通过实际生产案例的数据和现场测试，对比了两种夹具的焊接质量、生产效率以及操作难易程度等方面的差异。

结果表明，机械夹具在焊接质量和生产效率上表现更佳，但其操作较为复杂。

六、汽车焊装夹具的发展趋势未来，随着汽车工业的发展和技术的进步，汽车焊装夹具也将朝着更加智能化、自动化、精密化的方向发展。

关于汽车车身焊装夹具设计探讨摘要：在汽车车身前期设计中，焊装夹具设计是十分关键的内容，设计质量以及加工工艺能够直接影响汽车车身制造质量。

对此，本文首先对汽车车身焊装夹具的作用及组成进行介绍，然后对汽车焊装夹具设计原则以及具体的设计策略进行详细探究。

关键词：焊装；夹具；设计新时期，汽车已成为人们日常出行中的常用交通工具，通过加强汽车焊接质量控制，有利于提高汽车制造质量，促进汽车行业稳定发展。

汽车焊装夹具会直接影响汽车制造周期以及精度，因此，必须重点关注汽车焊装夹具设计。

一、汽车车身焊装夹具的作用及组成现如今，我国汽车使用量在世界范围内占据首位，国内汽车制造行业面临很多发展机遇和挑战，在汽车生产制造方面，车身质量管控至关重要，而不同车型的车身结构形式比较复杂，在具体的设计过程中构图难度大，在各类因素影响下容易发生变形，同时，车身尺寸还会对汽车结构装配质量以及效率产生较大影响，对此，需加强焊接装配工艺控制。

为了促进汽车车身焊接质量提升，应对焊装夹具进行优化设计，进而实现汽车车身流水线生产，尽量缩短焊接装配所需时间，同时通过提高夹具设计精度，还可保证汽车焊接装配质量和效率。

在汽车车身生产制造中，焊装夹具是十分重要的工具，通过快速定位工作元件，能够保证元件焊装的准确性。

在汽车制造中，在金属结构焊接方面，焊装夹具为十分关键的工具类型，在焊接工艺中可发挥夹持和固定的功能，确保汽车焊接工件的形状以及尺寸能够满足企业前期设计方案要求。

在具体的汽车车身焊接过程中，需充分发挥夹具的辅助作用，尽量减少焊接所需时间。

通常情况下，焊装夹具是由三个元件所组成的，即基础元件、符合标准元件以及外购元件[1]。

二、汽车焊装夹具设计原则在汽车焊装夹具设计中，对于整个设计过程，可分为四个环节，包括定位、夹紧、辅助元件以及夹具空间设计。

在具体的设计过程中，必须严格遵循六点定则，具体而言，需对六个方向自由度进行严格控制。

在对汽车车身六个方向自由度进行限定时，可联合应用孔定位法、面定位法等，确保零件定位准确性。

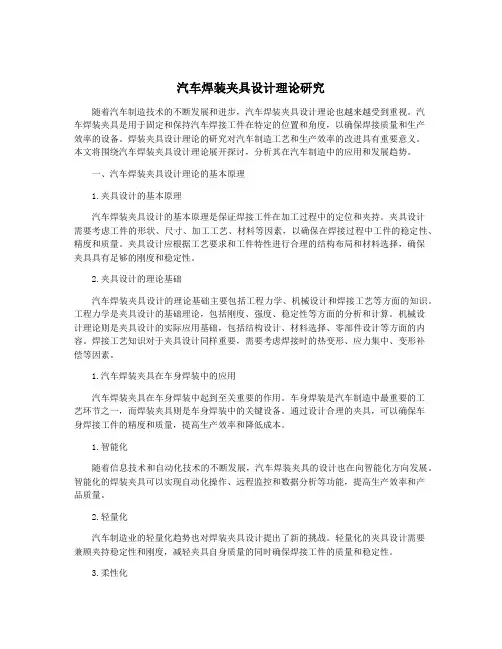

汽车焊装夹具设计理论研究随着汽车制造技术的不断发展和进步，汽车焊装夹具设计理论也越来越受到重视。

汽车焊装夹具是用于固定和保持汽车焊接工件在特定的位置和角度，以确保焊接质量和生产效率的设备。

焊装夹具设计理论的研究对汽车制造工艺和生产效率的改进具有重要意义。

本文将围绕汽车焊装夹具设计理论展开探讨，分析其在汽车制造中的应用和发展趋势。

一、汽车焊装夹具设计理论的基本原理1.夹具设计的基本原理汽车焊装夹具设计的基本原理是保证焊接工件在加工过程中的定位和夹持。

夹具设计需要考虑工件的形状、尺寸、加工工艺、材料等因素，以确保在焊接过程中工件的稳定性、精度和质量。

夹具设计应根据工艺要求和工件特性进行合理的结构布局和材料选择，确保夹具具有足够的刚度和稳定性。

2.夹具设计的理论基础汽车焊装夹具设计的理论基础主要包括工程力学、机械设计和焊接工艺等方面的知识。

工程力学是夹具设计的基础理论，包括刚度、强度、稳定性等方面的分析和计算。

机械设计理论则是夹具设计的实际应用基础，包括结构设计、材料选择、零部件设计等方面的内容。

焊接工艺知识对于夹具设计同样重要，需要考虑焊接时的热变形、应力集中、变形补偿等因素。

1.汽车焊装夹具在车身焊装中的应用汽车焊装夹具在车身焊装中起到至关重要的作用。

车身焊装是汽车制造中最重要的工艺环节之一，而焊装夹具则是车身焊装中的关键设备。

通过设计合理的夹具，可以确保车身焊接工件的精度和质量，提高生产效率和降低成本。

1.智能化随着信息技术和自动化技术的不断发展，汽车焊装夹具的设计也在向智能化方向发展。

智能化的焊装夹具可以实现自动化操作、远程监控和数据分析等功能，提高生产效率和产品质量。

2.轻量化汽车制造业的轻量化趋势也对焊装夹具设计提出了新的挑战。

轻量化的夹具设计需要兼顾夹持稳定性和刚度，减轻夹具自身质量的同时确保焊接工件的质量和稳定性。

3.柔性化随着汽车产品多样化的发展，汽车焊装夹具也需要具备更高的柔性化。

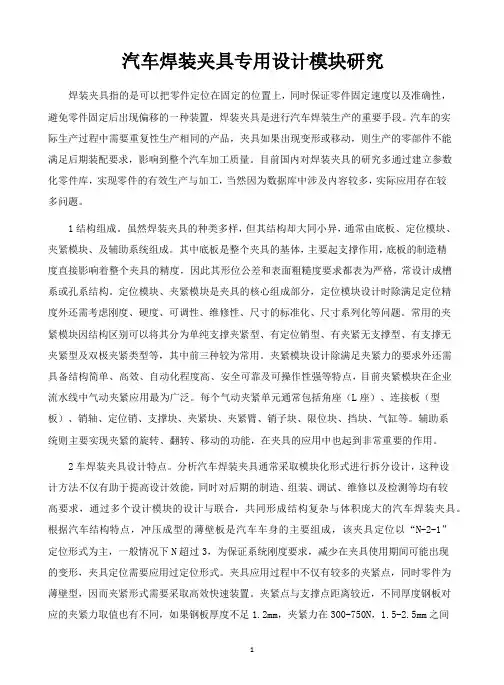

汽车焊装夹具专用设计模块研究焊装夹具指的是可以把零件定位在固定的位置上，同时保证零件固定速度以及准确性，避免零件固定后出现偏移的一种装置，焊装夹具是进行汽车焊装生产的重要手段。

汽车的实际生产过程中需要重复性生产相同的产品，夹具如果出现变形或移动，则生产的零部件不能满足后期装配要求，影响到整个汽车加工质量。

目前国内对焊装夹具的研究多通过建立参数化零件库，实现零件的有效生产与加工，当然因为数据库中涉及内容较多，实际应用存在较多问题。

1结构组成。

虽然焊装夹具的种类多样，但其结构却大同小异，通常由底板、定位模块、夹紧模块、及辅助系统组成。

其中底板是整个夹具的基体，主要起支撑作用，底板的制造精度直接影响着整个夹具的精度，因此其形位公差和表面粗糙度要求都表为严格，常设计成槽系或孔系结构。

定位模块、夹紧模块是夹具的核心组成部分，定位模块设计时除满足定位精度外还需考虑刚度、硬度、可调性、维修性、尺寸的标准化、尺寸系列化等问题。

常用的夹紧模块因结构区别可以将其分为单纯支撑夹紧型、有定位销型、有夹紧无支撑型、有支撑无夹紧型及双极夹紧类型等，其中前三种较为常用。

夹紧模块设计除满足夹紧力的要求外还需具备结构简单、高效、自动化程度高、安全可靠及可操作性强等特点，目前夹紧模块在企业流水线中气动夹紧应用最为广泛。

每个气动夹紧单元通常包括角座（L座）、连接板（型板）、销轴、定位销、支撑块、夹紧块、夹紧臂、销子块、限位块、挡块、气缸等。

辅助系统则主要实现夹紧的旋转、翻转、移动的功能，在夹具的应用中也起到非常重要的作用。

2车焊装夹具设计特点。

分析汽车焊装夹具通常采取模块化形式进行拆分设计，这种设计方法不仅有助于提高设计效能，同时对后期的制造、组装、调试、维修以及检测等均有较高要求，通过多个设计模块的设计与联合，共同形成结构复杂与体积庞大的汽车焊装夹具。

根据汽车结构特点，冲压成型的薄壁板是汽车车身的主要组成，该夹具定位以“N-2-1”定位形式为主，一般情况下N超过3，为保证系统刚度要求，减少在夹具使用期间可能出现的变形，夹具定位需要应用过定位形式。

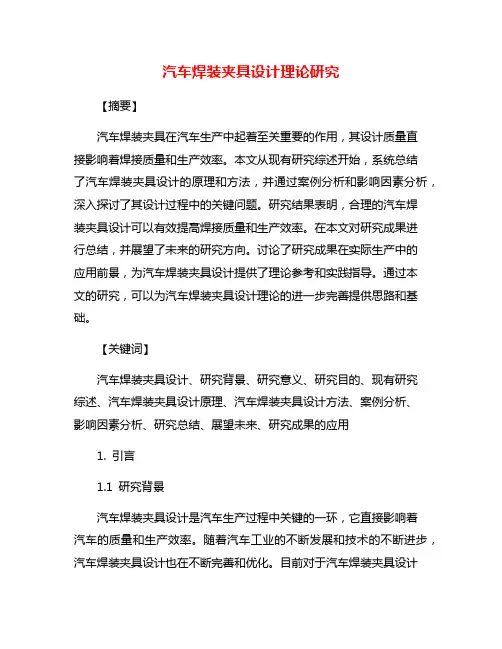

汽车焊装夹具设计理论研究【摘要】汽车焊装夹具在汽车生产中起着至关重要的作用，其设计质量直接影响着焊接质量和生产效率。

本文从现有研究综述开始，系统总结了汽车焊装夹具设计的原理和方法，并通过案例分析和影响因素分析，深入探讨了其设计过程中的关键问题。

研究结果表明，合理的汽车焊装夹具设计可以有效提高焊接质量和生产效率。

在本文对研究成果进行总结，并展望了未来的研究方向。

讨论了研究成果在实际生产中的应用前景，为汽车焊装夹具设计提供了理论参考和实践指导。

通过本文的研究，可以为汽车焊装夹具设计理论的进一步完善提供思路和基础。

【关键词】汽车焊装夹具设计、研究背景、研究意义、研究目的、现有研究综述、汽车焊装夹具设计原理、汽车焊装夹具设计方法、案例分析、影响因素分析、研究总结、展望未来、研究成果的应用1. 引言1.1 研究背景汽车焊装夹具设计是汽车生产过程中关键的一环，它直接影响着汽车的质量和生产效率。

随着汽车工业的不断发展和技术的不断进步，汽车焊装夹具设计也在不断完善和优化。

目前对于汽车焊装夹具设计的理论研究还比较薄弱，存在着一些问题和挑战，需要进一步深入研究。

研究背景部分将通过对现有研究的综述，探讨汽车焊装夹具设计的现状和存在的问题，为后续的研究工作提供理论基础和研究方向。

通过分析汽车产业的发展趋势和需求，揭示汽车焊装夹具设计在汽车生产中的重要性和应用前景。

通过对汽车焊装夹具设计的研究背景进行深入分析，可以更好地理解该领域的研究现状，为后续研究工作奠定基础。

1.2 研究意义汽车焊装夹具设计是现代制造业中的重要环节，其设计质量直接影响着汽车生产的效率和质量。

进行汽车焊装夹具设计理论研究具有重要的意义。

汽车焊装夹具设计的优化可以提高汽车生产效率，减少生产成本。

通过科学合理的设计，可以使夹具在焊接过程中更加稳定和高效，从而提高生产效率。

优化设计还能够减少零部件的加工次数和材料的浪费，降低生产成本，提高企业的竞争力。

汽车焊装夹具设计对提升汽车生产质量具有重要作用。

浅谈汽车焊接夹具的结构设计随着社会经济的发展和科技水平的提高，汽车行业获得了广阔的发展空间，有力地促进了国民经济的发展。

在人们的生活有了极大改善的情况下，人们对汽车的外观、性能、舒适性、安全性等方面有了更多的需求。

白车身是整车的基础，而汽车焊装夹具的结构和精度直接决定车身的焊接质量。

为此，本文将从汽车焊接夹具进行分析，希望有效的控制并提高车身的焊接质量。

1.汽车焊接夹具的简介把车身冲压件在一定的工艺装备中定位并夹紧，组合成车身分总成及总成，同时利用焊接的方法使其形成整体的过程称为装焊过程。

它是车身的装配和焊接连续进行的一个过程，焊装过程所使用的夹具称为焊接夹具。

在焊接过程中，合理的夹具结构有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。

对具有多种车型的企业，科学地考虑共用或多车型共用一套夹具，有利于建造混型生产线，提高生产效率。

为提高我国汽车焊接夹具的设计水平，本文对汽车焊接夹具的设计原理、结构和设计方法、原则进行了一定的研究和探讨。

2.白车身焊接工艺的特点2.1使用材料及结构特点汽车焊接材料主要是低碳钢的冷轧钢板、镀锌钢板，及少量的热轧钢板。

它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。

在结构上焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。

2.2焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。

CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。

电阻焊对夹具要求严格，尤其是多点焊、机器人点焊。

因汽车焊接以电阻焊为主，所以本文将针对电阻焊夹具的设计进行探讨。

2.3焊接工艺流程汽车焊接的基本特征就是单件到部件再到总成的一个组合的过程。

从分总成到车身焊接总成的每一个过程，既相互独立又相互关联，因此分总成的焊接精度决定了整车焊接总成的焊接精度和焊接质量。

为了保证产品的质量，这就要求从单件到总成的各个焊接工序采用统一的定位基准。

在整车出现质量问题时便于质量问题原因的分析，便于整改和控制。

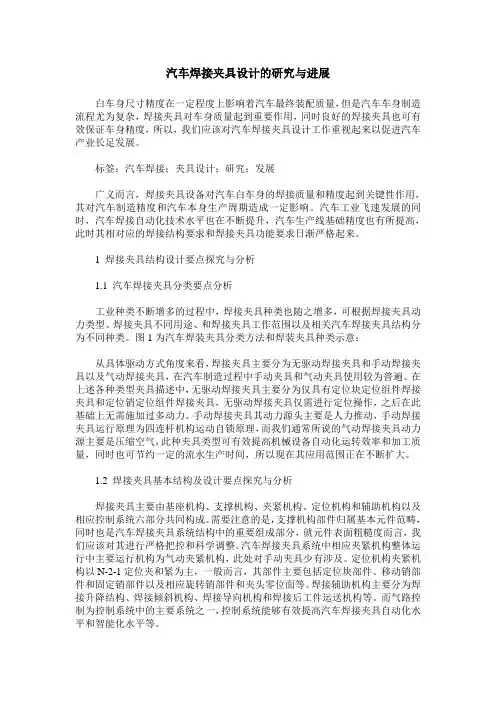

汽车焊接夹具设计的研究与进展白车身尺寸精度在一定程度上影响着汽车最终装配质量，但是汽车车身制造流程尤为复杂，焊接夹具对车身质量起到重要作用，同时良好的焊接夹具也可有效保证车身精度，所以，我们应该对汽车焊接夹具设计工作重视起来以促进汽车产业长足发展。

标签：汽车焊接；夹具设计；研究；发展广义而言，焊接夹具设备对汽车白车身的焊接质量和精度起到关键性作用，其对汽车制造精度和汽车本身生产周期造成一定影响。

汽车工业飞速发展的同时，汽车焊接自动化技术水平也在不断提升，汽车生产线基础精度也有所提高，此时其相对应的焊接结构要求和焊接夹具功能要求日渐严格起来。

1 焊接夹具结构设计要点探究与分析1.1 汽车焊接夹具分类要点分析工业种类不断增多的过程中，焊接夹具种类也随之增多，可根据焊接夹具动力类型、焊接夹具不同用途、和焊接夹具工作范围以及相关汽车焊接夹具结构分为不同种类。

图1为汽车焊装夹具分类方法和焊装夹具种类示意：从具体驱动方式角度来看，焊接夹具主要分为无驱动焊接夹具和手动焊接夹具以及气动焊接夹具，在汽车制造过程中手动夹具和气动夹具使用较为普遍。

在上述各种类型夹具描述中，无驱动焊接夹具主要分为仅具有定位块定位组件焊接夹具和定位销定位组件焊接夹具，无驱动焊接夹具仅需进行定位操作，之后在此基础上无需施加过多动力。

手动焊接夹具其动力源头主要是人力推动，手动焊接夹具运行原理为四连杆机构运动自锁原理，而我们通常所说的气动焊接夹具动力源主要是压缩空气，此种夹具类型可有效提高机械设备自动化运转效率和加工质量，同时也可节约一定的流水生产时间，所以现在其应用范围正在不断扩大。

1.2 焊接夹具基本结构及设计要点探究与分析焊接夹具主要由基座机构、支撑机构、夹紧机构、定位机构和辅助机构以及相应控制系统六部分共同构成。

需要注意的是，支撑机构部件归属基本元件范畴，同时也是汽车焊接夹具系统结构中的重要组成部分，就元件表面粗糙度而言，我们应该对其进行严格把控和科学调整。

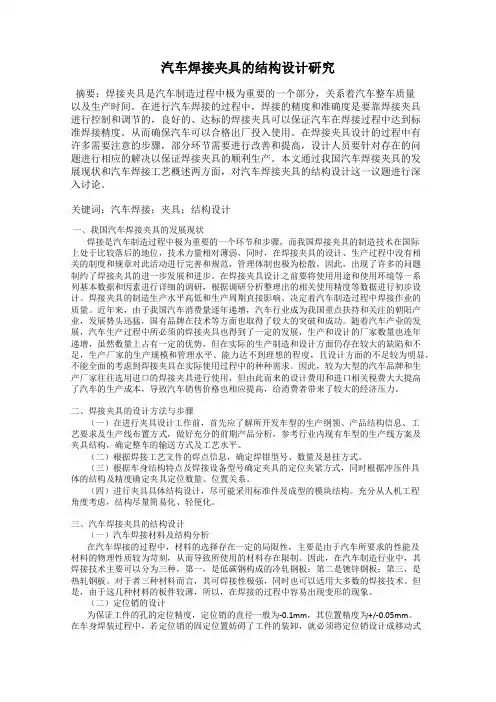

汽车焊接夹具的结构设计研究摘要：焊接夹具是汽车制造过程中极为重要的一个部分，关系着汽车整车质量以及生产时间。

在进行汽车焊接的过程中，焊接的精度和准确度是要靠焊接夹具进行控制和调节的，良好的、达标的焊接夹具可以保证汽车在焊接过程中达到标准焊接精度。

从而确保汽车可以合格出厂投入使用。

在焊接夹具设计的过程中有许多需要注意的步骤，部分环节需要进行改善和提高，设计人员要针对存在的问题进行相应的解决以保证焊接夹具的顺利生产。

本文通过我国汽车焊接夹具的发展现状和汽车焊接工艺概述两方面，对汽车焊接夹具的结构设计这一议题进行深入讨论。

关键词：汽车焊接；夹具；结构设计一、我国汽车焊接夹具的发展现状焊接是汽车制造过程中极为重要的一个环节和步骤，而我国焊接夹具的制造技术在国际上处于比较落后的地位，技术力量相对薄弱，同时，在焊接夹具的设计、生产过程中没有相关的制度和规章对此活动进行完善和规范，管理体制也极为松散，因此，出现了许多的问题制约了焊接夹具的进一步发展和进步。

在焊接夹具设计之前要将使用用途和使用环境等一系列基本数据和因素进行详细的调研，根据调研分析整理出的相关使用精度等数据进行初步设计。

焊接夹具的制造生产水平高低和生产周期直接影响、决定着汽车制造过程中焊接作业的质量。

近年来，由于我国汽车消费量逐年递增，汽车行业成为我国重点扶持和关注的朝阳产业，发展势头迅猛，国有品牌在技术等方面也取得了较大的突破和成功。

随着汽车产业的发展，汽车生产过程中所必须的焊接夹具也得到了一定的发展，生产和设计的厂家数量也连年递增，虽然数量上占有一定的优势，但在实际的生产制造和设计方面仍存在较大的缺陷和不足，生产厂家的生产规模和管理水平、能力达不到理想的程度，且设计方面的不足较为明显，不能全面的考虑到焊接夹具在实际使用过程中的种种需求。

因此，较为大型的汽车品牌和生产厂家往往选用进口的焊接夹具进行使用，但由此而来的设计费用和进口相关税费大大提高了汽车的生产成本，导致汽车销售价格也相应提高，给消费者带来了较大的经济压力。

汽车焊装夹具设计理论研究1. 引言1.1 研究背景汽车焊装夹具是在汽车生产过程中必不可少的工具，它承担着固定焊接零部件、保证焊接精度、提高生产效率等重要作用。

随着汽车产业的发展和技术的更新换代，汽车焊装夹具的设计也越来越受到关注。

研究背景：在汽车制造过程中，焊装工艺是其中一个重要环节，焊装质量直接影响到汽车的安全性和性能。

而汽车焊装夹具作为焊装过程中的关键设备，直接影响着焊接部件的精准度和稳定性。

对汽车焊装夹具的设计理论进行深入研究，不仅能够提高焊装质量和效率，还能够满足不断变化的汽车制造需求。

通过对汽车焊装夹具设计理论的研究，可以不断改进现有的设计方法，提高设计的精准度和实用性，为汽车制造业的发展提供更好的支持。

深入探讨汽车焊装夹具设计理论具有重要的理论和实践意义，对于提高汽车制造水平和推动产业发展具有积极的作用。

1.2 研究意义汽车焊装夹具设计在汽车制造中起着至关重要的作用，能够有效提高生产效率、保证焊接质量、降低生产成本。

随着汽车工业的发展，对焊装夹具设计的要求也越来越高，需要不断进行研究和优化。

深入探究汽车焊装夹具设计的理论研究具有重要的实践意义和现实意义。

汽车焊装夹具设计的优化能够提高生产效率，缩短生产周期。

合理设计的焊装夹具能够提高焊接效率，减少生产过程中的等待时间，从而提高汽车制造的整体效率。

汽车焊装夹具设计的优化能够保证焊接质量。

精准的夹具设计能够确保焊接部件的准确定位，保证焊接部位的精准对接，从而提高焊接质量，减少焊接缺陷。

深入研究汽车焊装夹具设计理论，不仅有助于提高汽车生产效率、保证焊接质量，同时也能够降低生产成本，具有重要的意义和价值。

2. 正文2.1 焊装夹具设计的基本原理焊装夹具设计的基本原理是指在汽车生产中，为了保证焊接时的精度和稳定性，需要设计一种特定的夹具来固定工件。

这种夹具通常由钢制成，具有一定的形状和尺寸，能够精确地固定工件并保持焊接位置的稳定性。

在设计夹具时，首先需要考虑工件的形状和尺寸，以确定夹具的结构和尺寸。

汽车焊接夹具的结构设计探讨摘要：在焊接过程中，合理的夹具结构，有利于合理安排流水线生产，便于平衡工位时间，降低非生产用时。

对具有多种车型的企业，如能科学地考虑共用或混型夹具，还有利于建造混型流水线，提高生产效率。

为提高我国汽车焊接夹具的设计水平，本文对汽车焊接工艺特点，设计原则、流程以及设计要点进行了一定的研究和探讨。

关键词：汽车焊接；夹具；结构设计引言汽车焊接夹具的设计和制造是保证汽车生产和制造质量的一个关键性步骤，同时也是需要大量经验以及制造、设计技术的一项工作。

在设计、制造焊接夹具的同时，为了节省时间尽快将新款汽车投放市场，夹具设计和汽车车身的设计应同步进行，既能缩短设计、生产周期，又可以大大降低成本。

一、汽车焊接工艺特点1、材料与结构汽车焊接材料主要是低碳钢的冷轧钢板，镀锌钢板，及少量的热轧钢板。

它们可焊性好，适宜大多数的焊接方法，但由于是薄板件，因而刚性差、易变形。

在结构上，焊接散件大多数是具有空间曲面的冲压成形件，形状、结构复杂。

有些型腔很深的冲压件，除存在因刚性差而引起的变形外，还存在回弹变形。

2、焊接方法汽车焊接方法主要有CO2气体保护焊和电阻焊。

CO2气体保护焊应用范围较广，且对夹具结构要求不十分严格。

电阻焊对夹具要求严格，尤其是多点焊、反作用焊和机器人点焊。

因汽车焊接以电阻焊为主，所以本文将针对电阻焊夹具的设计进行探讨。

3、焊接工艺流程汽车焊接的基本特征就是组件到部件再到总成的一个组合再组和过程。

从组件到车身焊接总成的每一个过程，既相互独立，又承前启后，因此组件的焊接精度决定着部件总成的焊接精度，最后影响和决定着车身焊接总成的焊接精度与质量，这就要求相互关联的组件、部件及车身焊接总成夹具的定位基准应具有统一性和继承性，只有这样才能保证最终产品质量，即使出现质量问题也易于分析原因，便于纠正和控制。

焊接过程以流水线生产为主，所以夹具设计应有利于流水线的布置和设计，同时也考虑给生产管理提供方便。

车身焊接夹具设计的分析因为汽车工业的快速发展，大大提高了制造车身水平。

制造车身质量决定了整个车身的品质，而车身装焊设计中焊装线设计是重要组成部分，在设计的时候要充分的了解到产品的功能，认识产品的精确参数，方便在现实应用中增加安全性与实用性。

焊装夹具设计是不是合理，最后唯有通过生产实践检验，才可以证明是合格与优秀的，而在设计以前，一定要做到精益求精，使损失减少，创造出与时代需求相符的产品。

关键词汽车车身;焊装夹具;设计方法汽车车身的焊装是汽车车身生产中必不可少的环节，同时是一项相当复杂的工作，而其焊接夹具的设计直接影响到最终的焊接质量。

近年来，汽车车身的设计愈发多样化和个性化，对焊装质量和焊装效率的要求也越来越高，这就要求设计人员要同时具备规律性和特殊性两方面特征：一方面积极了解新型汽车车身特点，根据新特点，新需要，调整设计方案，拓展焊接夹具的设计思路，解决相关设计问题;另一方面要从过往经验中总结不变的设计规律，提高其设计速度。

1 车身焊接夹具设计的必要性在设计和制造车身的很多开发程序过程中，特别关键的一个程序就是车身焊接夹具设计，其直接关系着制造出产品的合格率。

而汽车车身焊接夹具设计是一项牵涉面广、繁杂、非常强的经验性、综合性技术工作。

因为在模具设计和加工过程中计算机技术获得越来越广泛的运用，人们渐渐了解到了车身焊接夹具设计的必要性。

当前，在设计制造汽车车身的整个阶段中，制造车身的重点工作是焊装、总装和涂装。

在焊接和装配的时候，确保车身焊接质量的重点就是焊接夹具，所以，在整个车身设计和开发的过程中车身焊接夹具设计占有特别关键的位置。

2 汽车车身结构汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8-1.2mm，骨架件的钢板厚度多为1.2-2.5mm，其大多为薄板件。

对于焊接夹具设计来说，它们有以下几个特点：2.1 汽车车身刚性差，引起的变形问题经过成型的薄板冲压件有一定的刚性，但远不如普通的机械加工件，尤其是大型冲压件，只有和内板件焊接形成侧围焊接总成后，才具有较强的刚性。

车身焊装夹具设计方法分析发布时间：2022-01-05T09:04:40.214Z 来源：《中国科技人才》2021年第21期作者：谢跃永[导读] 出于提高汽车车身在焊装方面质量的目的，有关技术人员将焊装夹具设计当作着手点，从多个角度分析车身焊装夹具的设计方法，不但可以为焊装质量的提高打好基础，而且可以带动有关企业制造技术的发展。

广州明珞装备股份有限公司广东省广州市 510535摘要：对车身焊接施工来说，焊装夹具非常重要，可以直接影响汽车车身质量。

本文基于此，分析了汽车车身焊装夹具的设计方法，期望通过本文的研究，能够为汽车制造业的发展提供帮助。

关键词：车身；焊装夹具；设计方法引言：出于提高汽车车身在焊装方面质量的目的，有关技术人员将焊装夹具设计当作着手点，从多个角度分析车身焊装夹具的设计方法，不但可以为焊装质量的提高打好基础，而且可以带动有关企业制造技术的发展。

一、车身焊装夹具设计的考虑因素设计焊装夹具是为了生产的夹具工具可以符合汽车焊装标准，出于使焊装夹具的设计水准得到提高目的，应该考虑流程因素、夹具应用对象的因素、汽车年产量因素、车身和夹具的契合程度因素、夹具制作材料的因素、夹紧结构因素以及工艺技能的因素。

车身焊装夹具如图 1 所示。

图 1 车身焊装夹具（一）流程对焊装夹具设计工作来说，应该对合理设计工具进行使用，判断焊装夹具在设计方面的细节能不能符合汽车焊装的标准。

举例说明。

对焊装夹具结构进行判断，判断其能否符合便利操作的标准，判断焊装装置的高度能否符合标准，各个元件能不能彼此连接，焊装夹具在整体装配方面能否拥有可持续性。

对设计人员来说，应该对夹具整体的设计顺序和局部的设计顺序进行调整，提高设计流程的科学性及合理性，达到准确控制焊装夹具设计目的。

（二）夹具应用对象夹具这一基础机械需要为各种类型汽车提供服务。

对设计环节来说，应该对汽车车身这一应用对象进行考虑，分解车身和研究车身，按照实际车身类型进行有针对地设计，确保夹具可以符合汽车焊装的标准。

汽车焊接夹具的设计研究分析伴随着国家经济科学的不断提升，我国人民的生活水平也在不断的提高，其中最显著的一个变化就是我国的家庭车辆拥有量在不断的增多。

汽车的需求量的提升，在很大程度上对我国汽车的制造质量有了更高的要求。

在汽车的车身设计过程中，由于白车车身的制造过程对设计尺寸有非常高的要求。

因此在制作白车车身时，对汽车焊接夹具的要求也在不断的提升。

汽车车身的尺寸在很大程度上影响着汽车的整体装配，及汽车外形的美观性。

因此在汽车车身设计时对汽车夹具的设计就显得非常重视了。

文章主要针对汽车焊接夹具的设计进行详细的论述以及分析，希望通过文章的阐述以及分析能够有效地提升我国汽车焊接夹具的设计质量，同时也为我国的汽车装配质量的提升贡献力量。

标签：汽车焊接夹具；设计；研究；发展；分析根据汽车装配以及制作过程中的经验来分析，汽车焊接夹具的意义非常重要。

尤其是在白车车身的制作生产过程中更加的明显。

汽车的制作精度以及汽车车体的生产周期同汽车焊接夹具的要求相关性非常高，在设计的过程中我们要格外的注意。

在我国汽车制作行业不断发展的今天，汽车自动化焊接工艺的应用已经有了非常大的提升以及应用。

我国汽车制作的生产线的制造精度已经有了很大的提升，因此针对我国汽车焊接夹具的精度以及焊接要求也有了非常高的要求。

1 汽车焊接夹具在设计过程中的结构设计主要内容关于汽车焊接夹具在设计过程中的结构设计主要内容的阐述以及分析，文章主要从两个方面进行分析。

首先是汽车焊接夹具的主要分类。

其次是汽车焊接夹具的设计基本机构以及设计过程中的主要事项。

下面进行详细的论述以及分析。

1.1 汽车焊接夹具的主要分类伴随着我国汽车工业的不断发展，我国汽车焊接夹具的种类也在不断的增多，可以从焊接夹具的具体动力类型，夹具的具体使用途径以及夹具的具体工作范圍以及结构来对焊接夹具进行详细的分类。

首先我们从焊接夹具的驱动形式来分类，焊接夹具主要可以分为无驱动形式的焊接夹具；气动形式的焊接夹具以及手动形式的焊接夹具。

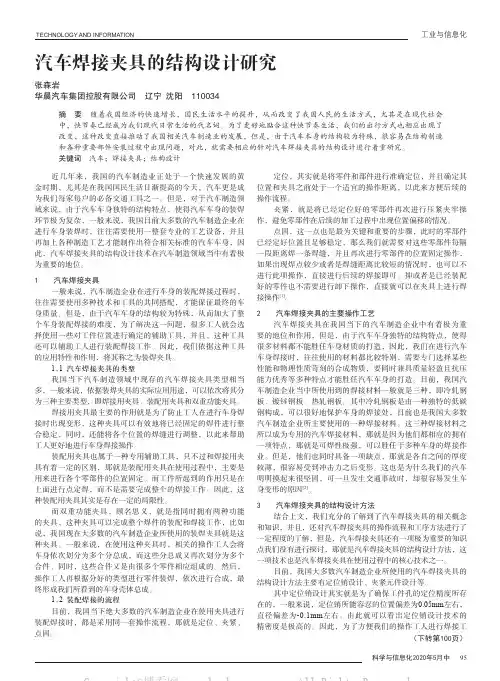

汽车焊接夹具的结构设计研究随着社会经济的迅速发展，人民生活水平也有所提高。

在科学技术生产力的推动下，各种交通运输工具逐渐出现，而且人们对于交通运输工具的需求也越来越大。

汽车是最常见的交通运输工具，它大大的方便了人们的生活，为人们节省了很多时间。

在汽车的制造过程中，汽车焊接夹具起到了重要的作用，它能够减少汽车生产线使用，降低汽车制造成本。

标签：汽车；焊接夹具；结构设计随着我国科技的发展，汽车焊接夹具的结构设计已经有了很大的进步。

但是由于我国仍处于发展中国家，科技水平相对落后，我国的汽车焊接夹具的结构设计还存在很多问题。

所以汽车焊接夹具结构设计的研究具有重要的现实意义。

1 汽车焊接夹具的发展现状随着我国汽车需求量的增加，汽车生产制造商也不断的增多，汽车制造产业也不断地进行优化，现在汽车的生产中，汽车焊接技术也得到了可持续发展，而且随着汽车生产厂家的增多，汽车焊接夹具的设计内容上也有了明显的进步，但与一些发达国家相比较，我国的科技水平相对落后，汽车焊接夹具的结构设计也存在很多问题。

对于很多中小企业来说设计的应用达不到理想的效果，而一些大企业常常会选择进口汽车工艺发达国家的焊接夹具，但是这样会使汽车制造的成本增加，会使售价提高，给消费者带来一定经济压力的同时也给企业带来了销售风险。

所以现在我国的汽车焊接夹具设计仍有很大的进步空间，我国汽车制造行业应该在现阶段以达到科学水平的基础上保证技术设计的合理性，提高产品的质量，从而将我国汽车制造行业推上一个新高度。

2 汽车焊接夹具的重要性汽车焊接夹具在汽车的整个制造过程中都占有重要的地位。

在车身的装配焊接过程中，需要利用装焊夹具定位加紧车身零件和车身组装件使车身制造的各个零件组装的尺寸合格。

焊接夹具能够保证焊接工艺的正常进行，在汽车制造焊接工艺运用过程中焊接夹具可以起到固定的作用，保证汽车焊接工艺的质量。

另外结构设计合理的汽车焊接夹具能够大幅度的减小工作人员的工作强度，节省工作时间，保证焊接质量。

汽车焊接夹具设计的研究与进展当前我国的汽车制造业正在加速发展，新的发展环境要求汽车技术向更加环保、更加严格的水平迈进，汽车的安全和舒适是越来越多的汽车制造商所追求的，汽车车身所需材料逐渐向轻合金，高强度钢进行转变，不同材料的使用对于车身焊接技术也有着不同的要求。

焊接夹具是汽车车身焊装生产线上的关键工艺设备，事关整个汽车的制造质量。

它的设计制造的水平和周期直接影响着整个焊接工艺水平、汽车生产能力及产品质量。

标签：汽车;焊装夹具;设计1 焊接工装夹具流程汽车钣金焊接工装夹具作为汽车本身装配的关键，在实现工装夹具生产线路及生产制造过程中，势必要重视汽车配置，包括焊装加夹具所在工艺内的研究领域，通过重视装配及焊接夹具的共同参与，实现对零部件装配及相应的装家具定位，都实现了生产线的校准及测试。

在完成焊接配件检测后，无法将具体的焊接质量交由焊装夹具，那么汽车钣金焊接工装夹具在设计过程中，汽车的生产能力及产品质量即为一大保障。

通过依据汽车本身焊接工装夹具的制造质量及生产周期，从而对焊装夹具具体设计精准程度加以确定，为了对焊装家具的技术水平加以改善提升，通过借助汽车焊装夹具设计，实现对设计流程的不断调整及验证，可以有效解决汽车企业在生产中的诸多棘手问题。

2 焊接夹具的设计方法与步骤2.1 在进行夹具设计工作前，首先应了解所开发车型的生产纲领、产品结构信息、工艺要求及生产线布置方式，做好充分的前期产品分析，参考行业内现有车型的生产线方案及夹具结构，确定整车的输送方式及工艺水平。

2.2 根据焊接工艺文件的焊点信息，确定焊钳型号、数量及悬挂方式。

2.3 根据车身结构特点及焊接设备型号确定夹具的定位夹紧方式，同时根据冲压件具体的结构及精度确定夹具定位数量、位置关系。

2.4 进行夹具具体结构设计，尽可能采用标准件及成型的模块结构。

充分从人机工程角度考虑，结构尽量简易化、轻便化。

3 车身夹具设计3.1 合理分解汽车车身零部件，确定所需夹具种类。
