(完整版)汽车焊装夹具设计

汽车车身焊装夹具设计概述1. 引言1.1 汽车车身焊装夹具设计概述汽车车身焊装夹具设计在汽车生产中起着至关重要的作用，它直接影响着汽车的质量和生产效率。

夹具设计的好坏不仅关系到焊装工艺的精准度和稳定性，也直接影响了车身焊装的质量和成本。

夹具设计的重要性夹具设计是汽车制造中的关键环节，它决定了车身焊装过程中的定位、固定和连接方式。

一个良好的夹具设计可以确保焊接位置的准确性和稳定性，同时能够提高焊接的效率和质量。

夹具设计的原则包括结构简单、操作方便、稳定可靠、适应性强等。

在设计夹具时，需要考虑到生产工艺、工作效率、成本控制等因素，以确保夹具在实际生产中能够发挥最佳作用。

夹具设计包括夹具的结构设计、定位设计、固定设计等多个方面。

夹具的结构设计是夹具设计中最基本的内容，它直接影响着夹具的使用效果和寿命。

夹具设计的流程包括需求分析、方案设计、细化设计、制作调试等多个步骤。

在设计过程中，需要与生产、技术、质量等部门密切合作，确保夹具设计符合实际生产需求。

夹具设计的优化方法夹具设计的优化方法包括结构优化、材料优化、工艺优化等多个方面。

通过不断优化夹具设计，可以提高焊装生产效率，降低生产成本，提高焊装质量。

结论2. 正文2.1 夹具设计的重要性夹具设计在汽车车身焊装过程中起着至关重要的作用。

夹具是用来固定工件，保证工件在焊接过程中的位置和形状不变，从而保证焊接质量。

夹具设计的质量直接影响到焊接工艺参数的选择和焊接质量的稳定性，因此夹具设计的重要性不可忽视。

夹具设计能够提高生产效率。

通过合理设计夹具，可以缩短工人的操作时间，提高工作效率，减少生产成本，提高生产效率。

夹具设计还能够提高焊接质量。

通过精准的夹具设计，可以确保焊接工件的位置和形状稳定，避免焊接变形和缺陷，从而提高焊接质量。

夹具设计还能够保证产品的一致性。

通过统一的夹具设计标准，可以确保同一型号的车身焊装过程中使用的夹具保持一致，保证产品的一致性和标准化。

汽车车身焊装夹具设计汽车焊接生产线是汽车制造中的关键，焊接生产线中的各种工装夹具又是焊装线的重中之重，焊接夹具的设计则是前提和基础。

设计工装夹具时，不仅要考虑生产纲领，还必须要熟悉产品结构，了解钣金件变形特点，通晓工艺要求等诸多内容。

汽车制造四大工艺中，焊装尤其重要，而在焊装的前期规划中，车身焊接夹具的设计又是关键环节。

工装夹具的设计是一门经验性很强的综合性技术，在设计时首先应考虑的是生产纲领，同时还必须熟悉产品结构，了解钣金件变形特点，把握零部件装配精度及容差分配，通晓工艺要求。

只有做到这些，才能对焊接夹具进行全方位的设计，满足生产制造要求。

下面就汽车车身焊装夹具设计做一些探讨。

一、生产纲领生产纲领即合格产品的年产量，它决定了焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的，是焊接夹具设计首先应考虑的问题。

生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。

夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程度；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度及生产现场管理水平等。

只要把握以上几点，就能合理地解决焊接夹具的自动化水平与制造成本的矛盾。

二、汽车车身的结构特点汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8～1.2mm，有的车型外覆盖件钣金厚度仅有0.6mm、0.7mm，骨架件的钢板厚度多为1.2～2.5mm，也就是说它们大都为薄板件。

对焊接夹具设计来说，应考虑如下特点：1、刚性差、易变形经过成型的薄板冲压件有一定的刚性，但与机械加工件相比，刚性要差得多，而且单个大型冲压件容易变形，只有焊接成车身壳体后，才具有较强的刚性。

以轿车车身大侧围外板为例，一般材料厚度为0.7～0.8mm，绝大多数是0.8mm，拉延形成空腔后，刚性非常差，当和内板件焊接形成侧围焊接总成后才具有较强的刚性。

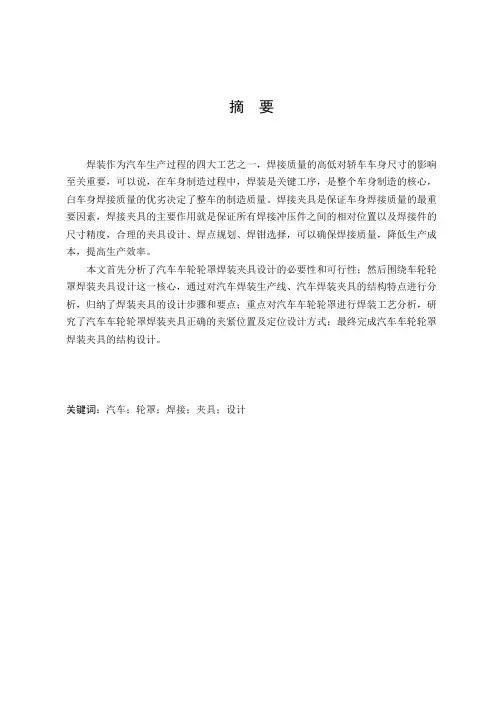

摘要焊装作为汽车生产过程的四大工艺之一，焊接质量的高低对轿车车身尺寸的影响至关重要，可以说，在车身制造过程中，焊装是关键工序，是整个车身制造的核心，白车身焊接质量的优劣决定了整车的制造质量。

焊接夹具是保证车身焊接质量的最重要因素，焊接夹具的主要作用就是保证所有焊接冲压件之间的相对位置以及焊接件的尺寸精度，合理的夹具设计、焊点规划、焊钳选择，可以确保焊接质量，降低生产成本，提高生产效率。

本文首先分析了汽车车轮轮罩焊装夹具设计的必要性和可行性；然后围绕车轮轮罩焊装夹具设计这一核心，通过对汽车焊装生产线、汽车焊装夹具的结构特点进行分析，归纳了焊装夹具的设计步骤和要点；重点对汽车车轮轮罩进行焊装工艺分析，研究了汽车车轮轮罩焊装夹具正确的夹紧位置及定位设计方式；最终完成汽车车轮轮罩焊装夹具的结构设计。

关键词：汽车；轮罩；焊接；夹具；设计ABSTRACTWelding production process as a vehicle one of the four processes, the level of welding quality on body size of car is essential, can be said that the manufacturing process in the body, welding is the key process is the core of the whole body manufacturing, white body determines the merits of quality welding vehicle manufacturing quality.Welding fixture is guarantee body welding quality most important factor, the main role of welding fixture to ensure that all welding is the relative position between the stamping and welding parts for dimensional accuracy, and reasonable fixture design, solder joint planning, welding clamp selection, to ensure weld quality, reduce production costs and increase productivity.Firstly, this paper analyzes the automobile wheel cover design of welding fixture necessity and feasibility; Then around the wheel cover on the core welding fixture design, welding production line of automobile, car welding fixture to analyze the structural characteristics, summarizes the steps and welding fixture design elements; Focus on the car hood for welding wheel analysis of the technology of automobile wheel cover clamp welding fixture correct location and orientation design approach; Finally completed the car wheel covers the structural design of welding fixture.Key words: Automobile; Wheel Casing; Welding ; Jig; Design目录第1章绪论 (1)1.1课题的背景及意义 (1)1.2国内外研究现状 (2)1.3汽车焊装夹具的发展趋势 (3)1.4本课题研究内容 (3)第2章汽车焊装工艺特点 (4)2.1 汽车车身部件焊装工艺特点 (4)2.2 零部件尺寸对焊装的影响 (4)2.3 焊装夹具质量 (5)2.4 焊接变形 (5)2.5 操作影响 (6)2.6 面向焊接的车身尺寸控制方法 (7)2.6.1 车身基准统一系统 (7)2.6.2 夹具精度控制 (8)2.6.3 生产过程控制 (9)2.7 本章小结 (9)第3章焊装夹具设计基础 (10)3.1 焊装夹具的基本概念 (10)3.1.1 焊装夹具的基本作用 (10)3.1.2 焊装线发展过程及现状 (11)3.1.3 焊装线的分类 (11)3.1.4 汽车焊装生产线的几种常见形式 (12)3.1.5 焊装生产线的组成 (13)3.1.6 焊装线的总体布局 (14)3.1.7 中国国内现有焊装线状况 (14)3.1.8 焊装生产线的选型 (15)3.2 焊装夹具设计的基本要求 (15)3.3 汽车焊装夹具设计方法 (17)3.3.1 夹具的基本构成 (17)3.3.2 夹具的设计步骤 (17)3.4焊装夹具定位可靠性设计方法 (18)3.4.1 “N-2-1”定位原理 (18)3.5 本章小结 (19)第4章基于轿车车轮轮罩焊装夹具设计 (20)4.1 夹具方案分析 (20)4.1.1 前期准备 (20)4.1.2 方案设计 (21)4.2 轮罩夹具设计 (24)4.2.1 轮罩的结构特点 (24)4.2.2 定位孔的选择 (24)4.2.3 夹具结构设计 (25)4.3 本章小结 (28)结论 (29)参考文献 (30)致谢 (32)附录 (33)第1章绪论汽车车身制造是汽车制造业中的一项系统工程，随着我国汽车制造业的飞速发展，对汽车焊装线的需求量巨大，对其质量上的要求也日益提高。

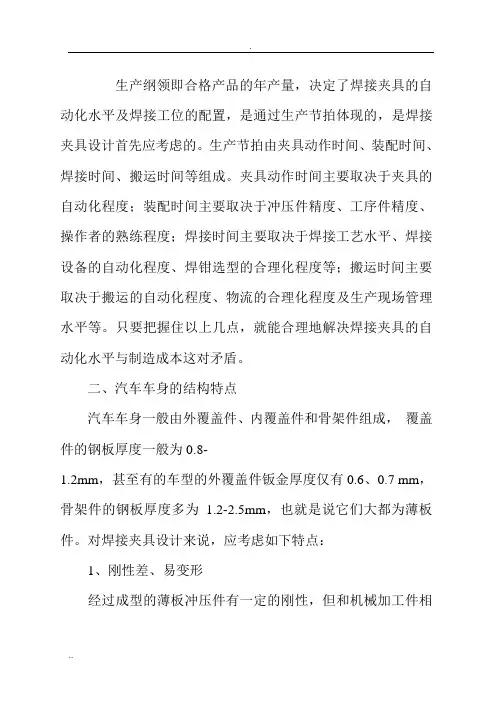

生产纲领即合格产品的年产量，决定了焊接夹具的自动化水平及焊接工位的配置，是通过生产节拍体现的，是焊接夹具设计首先应考虑的。

生产节拍由夹具动作时间、装配时间、焊接时间、搬运时间等组成。

夹具动作时间主要取决于夹具的自动化程度；装配时间主要取决于冲压件精度、工序件精度、操作者的熟练程度；焊接时间主要取决于焊接工艺水平、焊接设备的自动化程度、焊钳选型的合理化程度等；搬运时间主要取决于搬运的自动化程度、物流的合理化程度及生产现场管理水平等。

只要把握住以上几点，就能合理地解决焊接夹具的自动化水平与制造成本这对矛盾。

二、汽车车身的结构特点汽车车身一般由外覆盖件、内覆盖件和骨架件组成，覆盖件的钢板厚度一般为0.8-1.2mm，甚至有的车型的外覆盖件钣金厚度仅有0.6、0.7 mm，骨架件的钢板厚度多为 1.2-2.5mm，也就是说它们大都为薄板件。

对焊接夹具设计来说，应考虑如下特点：1、刚性差、易变形经过成型的薄板冲压件有一定的刚性，但和机械加工件相比，刚性要差得多，而且单个的大型冲压件容易变形，只有焊接mm成车身壳体后，才具有较强的刚性。

以轿车车身大侧围外板为例，一般材料厚度为07-0.8 mm,绝大多数是0.8 mm,拉延形成空腔后,刚性非常非常差，当和内板件焊接形成侧围焊接总成后才具有较强的刚性。

2、结构形状复杂汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观和壳体具有一定的刚性，组成车身的零件通常是经过拉延成型的空间曲面体，结构形状较为复杂。

特别是随着现代汽车技术的发展和消费者对汽车品质和外观时尚要求的越来越高，车身结构设计越来越复杂。

3、以空间三维坐标标注尺寸汽车车身产品图以空间三维坐标来标注尺寸。

为了表示覆盖件在汽车上的位置和便于标注尺寸，汽车车身一般每隔200mm或400mm划一坐标网线。

而整车坐标系各有不同，这里举轿车为例，一般定义整车坐标系坐标原点是：X轴：车身的对称平面与主地板的下平面之间的交线，向车身后方为正，前方为负。

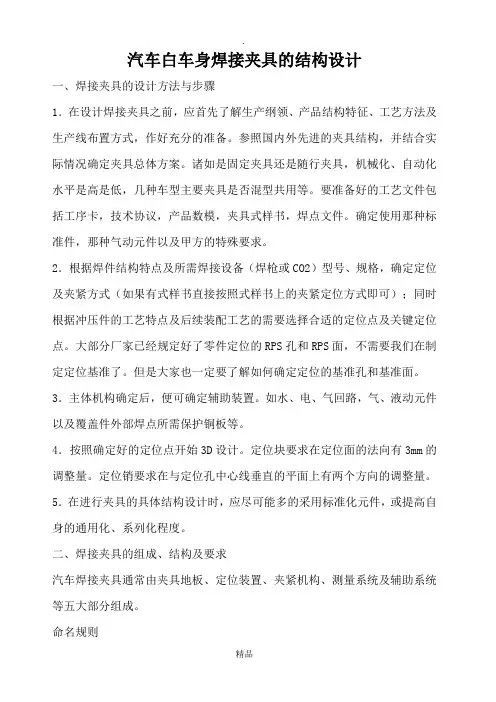

汽车白车身焊接夹具的结构设计一、焊接夹具的设计方法与步骤1．在设计焊接夹具之前，应首先了解生产纲领、产品结构特征、工艺方法及生产线布置方式，作好充分的准备。

参照国内外先进的夹具结构，并结合实际情况确定夹具总体方案。

诸如是固定夹具还是随行夹具，机械化、自动化水平是高是低，几种车型主要夹具是否混型共用等。

要准备好的工艺文件包括工序卡，技术协议，产品数模，夹具式样书，焊点文件。

确定使用那种标准件，那种气动元件以及甲方的特殊要求。

2．根据焊件结构特点及所需焊接设备（焊枪或CO2）型号、规格，确定定位及夹紧方式（如果有式样书直接按照式样书上的夹紧定位方式即可）；同时根据冲压件的工艺特点及后续装配工艺的需要选择合适的定位点及关键定位点。

大部分厂家已经规定好了零件定位的RPS孔和RPS面，不需要我们在制定定位基准了。

但是大家也一定要了解如何确定定位的基准孔和基准面。

3．主体机构确定后，便可确定辅助装置。

如水、电、气回路，气、液动元件以及覆盖件外部焊点所需保护铜板等。

4．按照确定好的定位点开始3D设计。

定位块要求在定位面的法向有3mm的调整量。

定位销要求在与定位孔中心线垂直的平面上有两个方向的调整量。

5．在进行夹具的具体结构设计时，应尽可能多的采用标准化元件，或提高自身的通用化、系列化程度。

二、焊接夹具的组成、结构及要求汽车焊接夹具通常由夹具地板、定位装置、夹紧机构、测量系统及辅助系统等五大部分组成。

命名规则（一）夹具底板夹具地板是焊接夹具的基础元件，它的精度直接影响定位机构的准确性，因此对工作平面的平面度和表面粗糙度均有严格的要求。

夹具自身测量装置的基准是建立在夹具底板上，因此在设计夹具底板时，应留有足够的位置来设立测量装置的基准槽和基准孔，以满足实际测量的需要。

另外，在不影响定位机构装配和定位槽建立的情况下，应尽可能采用框架结构，这样可以节约材料、减轻夹具自重。

在甲方没有指定的情况下，夹具的底板采用如下的规格：1、BASE长度在1m以内的，使用厚度16-18mm的板。

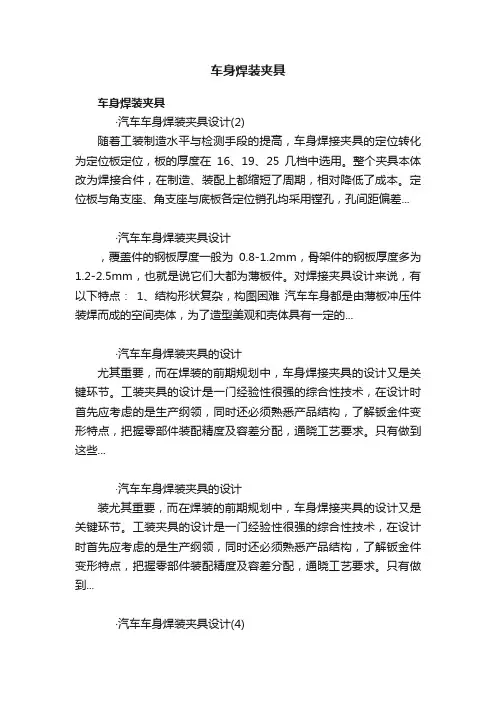

车身焊装夹具车身焊装夹具·汽车车身焊装夹具设计(2)随着工装制造水平与检测手段的提高，车身焊接夹具的定位转化为定位板定位，板的厚度在16、19、25几档中选用。

整个夹具本体改为焊接合件，在制造、装配上都缩短了周期，相对降低了成本。

定位板与角支座、角支座与底板各定位销孔均采用镗孔，孔间距偏差...·汽车车身焊装夹具设计，覆盖件的钢板厚度一般为0.8-1.2mm，骨架件的钢板厚度多为1.2-2.5mm，也就是说它们大都为薄板件。

对焊接夹具设计来说，有以下特点：1、结构形状复杂，构图困难汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观和壳体具有一定的...·汽车车身焊装夹具的设计尤其重要，而在焊装的前期规划中，车身焊接夹具的设计又是关键环节。

工装夹具的设计是一门经验性很强的综合性技术，在设计时首先应考虑的是生产纲领，同时还必须熟悉产品结构，了解钣金件变形特点，把握零部件装配精度及容差分配，通晓工艺要求。

只有做到这些...·汽车车身焊装夹具的设计装尤其重要，而在焊装的前期规划中，车身焊接夹具的设计又是关键环节。

工装夹具的设计是一门经验性很强的综合性技术，在设计时首先应考虑的是生产纲领，同时还必须熟悉产品结构，了解钣金件变形特点，把握零部件装配精度及容差分配，通晓工艺要求。

只有做到...·汽车车身焊装夹具设计(4)结束语汽车车身焊接夹具的设计与冲压件、工序件结构及精度关系极为密切，充满了丰富的特殊性，在设计时，除了考虑遵循一般的规律外，还必须具体问题具体对待。

共4页: 上一页1234下一页 ...·汽车车身焊装夹具设计(3)焊接通常在两个工件间进行，夹紧点一般都比较多，电阻焊是一种高效焊接工艺，为减少装卸工人的辅助时间，夹紧应采用高效快速装置和多点联动机构。

对于薄板冲压件，夹紧力作用点应作用在支承点上，只有对刚性很好的工作才允许作用在几个支承点所组成的平面...·保证车身焊装夹具设计的基础条件1.2-2.5mm，也就是说它们大都为薄板件。

汽车车身焊装夹具设计概述汽车车身焊装夹具是汽车制造中不可或缺的工具之一。

它在汽车的生产过程中起到了重要的作用，能够确保汽车车身的质量和稳定性。

本文将对汽车车身焊装夹具的设计进行概述，包括其定义、分类、设计原则和注意事项。

一、汽车车身焊装夹具的定义汽车车身焊装夹具是用于夹持汽车车身零部件的工具，它能够将零部件固定在正确的位置上，以便进行焊接和装配操作。

它由夹持机构、定位机构和支撑机构等部分组成，能够确保汽车车身的精确定位和稳定固定。

二、汽车车身焊装夹具的分类1.按照夹持方式分类：夹紧式夹具和真空吸盘式夹具。

夹紧式夹具通过夹紧零部件来固定，适用于结构坚固的零部件；真空吸盘式夹具通过负压将零部件吸附在夹具表面，适用于表面光滑的零部件。

2.按照应用领域分类：车身固定夹具和装配夹具。

车身固定夹具用于固定整个车身，在焊接过程中保持车身的稳定；装配夹具用于夹持和定位车身的零部件，保证零部件的正确装配位置和质量。

三、汽车车身焊装夹具的设计原则1.精确定位：夹具需要能够对零部件进行准确的定位，以保证焊接和装配的精确度。

2.稳定夹持：夹具需要能够稳定地夹持零部件，防止其在焊接过程中发生位移和震动。

3.易于操作：夹具的设计应尽量简单，方便操作人员使用，提高工作效率。

4.刚性要求：夹具需要具有足够的刚性，能够承受焊接过程中的应力和力量，确保零部件的稳定性和焊接质量。

5.安全性要求：夹具应符合安全规范，减少操作过程中的安全隐患，保障操作人员的安全。

四、汽车车身焊装夹具的设计注意事项1.夹具结构要合理：夹具的结构设计应根据零部件的形状和特性进行合理的布局，保证夹具能够夹持零部件的关键点，同时尽量减少夹具的重量。

2.夹具表面要光滑：夹具表面的光滑程度会影响真空吸盘式夹具的吸附效果，因此需要保证夹具表面的光滑度和质量。

4.考虑可拓展性：夹具的设计应该具有可拓展性，能够适应不同型号和规格的汽车车身零部件的夹持和装配需求。

汽车车身焊装夹具设计是汽车制造中不可或缺的一部分。

汽车车身焊装夹具设计概述一、汽车车身焊装夹具的概念汽车车身焊装夹具是用于固定汽车车身焊接部件的一种专用工装设备，它能够确保焊接部件的正确位置和角度，保证焊接的质量和精度。

它主要包括夹具主体、夹具夹具和定位元件等部件，可以根据焊接部位的不同，设计相应的夹具结构和功能。

二、汽车车身焊装夹具设计的原则1. 精准度和稳定性：夹具设计必须保证焊接部件的精准度和稳定性，确保焊接的质量和一致性。

2. 生产效率和灵活性：夹具设计要考虑生产效率和灵活性，以适应不断变化的焊接需求和车型种类。

3. 成本控制和可维护性：夹具设计要尽可能控制成本，降低制造和维护成本，并考虑夹具的可维护性和寿命问题。

三、汽车车身焊装夹具的主要类型1. 手工夹具：手工夹具是最基础的夹具类型，主要用于小批量生产和定制车型，需要人工操作和调整。

2. 气动夹具：气动夹具利用气动装置实现夹紧和释放的功能，适用于中小型车身焊装生产线。

3. 液压夹具：液压夹具采用液压系统实现夹紧和释放的功能，适用于大型车身焊装生产线。

4. 智能夹具：智能夹具结合了传感器、控制系统和机电一体化技术，能够实现自动调整和自适应功能，适用于高效率、高精度的大规模生产。

四、汽车车身焊装夹具设计流程1. 确定夹具类型：根据焊接部位和生产需求，确定适合的夹具类型，包括手工夹具、气动夹具、液压夹具和智能夹具。

2. 确定夹具结构：根据焊接部位的形状和特点，设计夹具结构和功能，包括夹具主体、夹具夹具、定位元件等部件。

3. 材料选型和制造：选择适合的材料和制造工艺，既要考虑夹具的强度和刚度，又要兼顾制造成本和周期。

4. 装配调试和调整：对设计好的夹具进行装配和调试，确保夹具的稳定性和精确度，以便进行后续的生产。

5. 生产应用和维护保养：将设计好的夹具投入生产应用，不断进行维护保养和改进优化，持续提高生产效率和质量。

五、结语汽车车身焊装夹具设计是汽车焊装工艺中非常重要的一环，它直接影响着汽车焊接质量和生产效率。

汽车车身焊装夹具设计概述车身焊装夹具设计是汽车生产线上非常重要的一环，它们用于固定和连接车身部件，确保生产过程中的准确性和稳定性。

本文将对汽车车身焊装夹具设计进行概述，包括设计要求、设计过程、常用设计软件以及设计流程等方面进行详细介绍。

一、设计要求车身焊装夹具设计的主要要求包括以下几个方面：1.准确性：夹具应具有很高的准确性，能够确保焊装过程中不发生偏差和错位。

2.稳定性：夹具应能够稳定地固定车身部件，以进行焊接等操作。

3.可操作性：夹具应易于操作，并且能够适应不同车身部件的夹持。

4.可靠性：夹具的设计应具有足够的强度和刚度，以确保工作时不产生变形或破坏。

5.安全性：夹具应符合相关安全标准，并且在使用过程中不会对人员造成伤害。

二、设计过程车身焊装夹具设计的一般流程如下：1.需求分析：根据生产线的需求和具体车型的要求，确定夹具的功能和使用条件。

2.方案设计：根据需求分析的结果，制定初步夹具设计方案。

包括夹具的整体结构、夹持方式、工作面积、夹持力等。

3.详细设计：在方案设计的基础上，进一步进行详细设计。

包括夹具各个部件的尺寸、材料选择、连接方式等。

4.制造与装配：按照设计要求制造夹具各个部件，并进行装配和调试。

5.试用与调整：在实际生产线上试用夹具，并根据使用情况进行调整和改进。

6.验收与使用：夹具通过验收后，正式投入使用。

三、常用设计软件进行车身焊装夹具设计时，常用的设计软件包括：1.Catia：该软件是一种三维设计软件，具有强大的建模和分析功能，适合进行夹具的结构设计和分析。

2.Autodesk AutoCAD：这是一种二维绘图软件，适合进行夹具的细节设计和图纸制作。

3.Solidworks：该软件具有强大的三维建模和装配功能，适合进行夹具的三维设计和装配模拟。

总结：车身焊装夹具设计是汽车生产线上不可或缺的一部分，它们的设计旨在确保车身部件在焊装过程中的准确性和稳定性。

设计夹具需要考虑准确性、稳定性、可操作性、可靠性和安全性等要求，并遵循一定的设计流程。

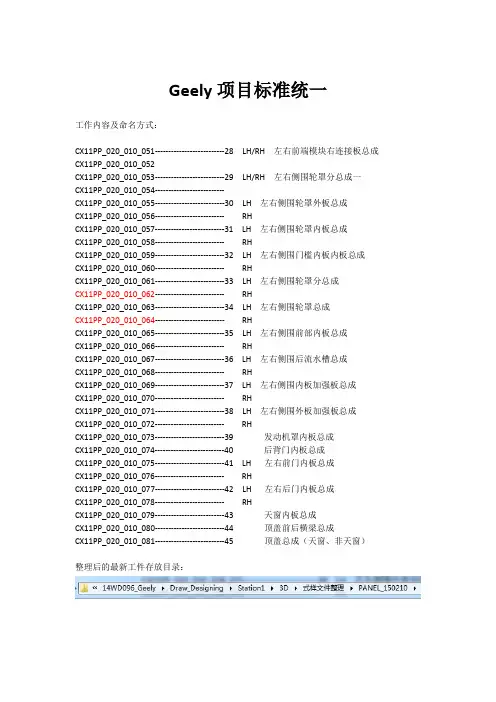

Geely项目标准统一工作内容及命名方式：CX11PP_020_010_051--------------------------28 LH/RH 左右前端模块右连接板总成CX11PP_020_010_052CX11PP_020_010_053--------------------------29 LH/RH 左右侧围轮罩分总成一CX11PP_020_010_054--------------------------CX11PP_020_010_055--------------------------30 LH 左右侧围轮罩外板总成CX11PP_020_010_056-------------------------- RHCX11PP_020_010_057--------------------------31 LH 左右侧围轮罩内板总成CX11PP_020_010_058-------------------------- RHCX11PP_020_010_059--------------------------32 LH 左右侧围门槛内板内板总成CX11PP_020_010_060-------------------------- RHCX11PP_020_010_061--------------------------33 LH 左右侧围轮罩分总成CX11PP_020_010_062-------------------------- RHCX11PP_020_010_063--------------------------34 LH 左右侧围轮罩总成CX11PP_020_010_064-------------------------- RHCX11PP_020_010_065--------------------------35 LH 左右侧围前部内板总成CX11PP_020_010_066-------------------------- RHCX11PP_020_010_067--------------------------36 LH 左右侧围后流水槽总成CX11PP_020_010_068-------------------------- RHCX11PP_020_010_069--------------------------37 LH 左右侧围内板加强板总成CX11PP_020_010_070-------------------------- RHCX11PP_020_010_071--------------------------38 LH 左右侧围外板加强板总成CX11PP_020_010_072-------------------------- RHCX11PP_020_010_073--------------------------39 发动机罩内板总成CX11PP_020_010_074--------------------------40 后背门内板总成CX11PP_020_010_075--------------------------41 LH 左右前门内板总成CX11PP_020_010_076-------------------------- RHCX11PP_020_010_077--------------------------42 LH 左右后门内板总成CX11PP_020_010_078-------------------------- RHCX11PP_020_010_079--------------------------43 天窗内板总成CX11PP_020_010_080--------------------------44 顶盖前后横梁总成CX11PP_020_010_081--------------------------45 顶盖总成（天窗、非天窗）整理后的最新工件存放目录：命名标准截图：参考如上每台分配的信息01项目post标准结构颜色参考；02 各类标准件统一；01 托压块标准；02 pin设计标准；03 STOPPER标准；04 shim 标准；05 标准BASE板调用06 夹钳机制统一调用；good hand夹钳托压块标准连接支座连接块pin07 夹钳追加工图纸；08 此次设计统一要求：VDL DR提出要求1.垫片用3D参考上的标准,如下图,可以有2孔,3孔,4孔,厚度5mm,出2D图纸时厚度尺寸范围为3mm~7mm,按3.0mm,3.2mm,3.4mm……6.6mm,6.8mm,7mm配备，装配时只允许使用一种规格的垫片2.定位销为一个圆销，一个菱形销，只允许用止付螺丝固定，不允许从下面锁螺丝。

车辆工程毕业设计127汽车车轮轮罩焊装夹具设计一、设计需求和目标：1.提高焊接质量，确保车轮轮罩与车身连接的牢固性和密封性。

2.提高焊接效率，减少焊接时间，提高生产效率。

3.简化操作，降低工人劳动强度。

4.提高夹具的稳定性和可靠性，确保长时间连续使用。

二、设计思路：1.夹具结构设计：夹具由固定夹具和移动夹具组成。

固定夹具用于夹住车轮轮罩的外侧边缘，移动夹具用于夹住车轮轮罩的内侧边缘。

夹具材料选用高强度铝合金，具有轻量化和耐用性。

2.夹具自动调节设计：夹具配备自动调节装置，可以根据车轮轮罩的尺寸进行调节，确保夹紧力的均匀分布，避免对车轮轮罩造成变形或破损。

3.焊接头设计：夹具内侧边缘设计有适配焊接头的形状，确保焊接过程中的工艺参数控制良好，避免焊接质量不合格。

4.兼容性设计：夹具的尺寸和形状要适配不同车型的车轮轮罩，确保可广泛适用于不同车辆的生产线。

5.操作人员人机工程设计：夹具的设计要考虑操作人员的人体工学要求，保证操作的舒适性和便利性。

三、设计方案：1.车轮轮罩焊装夹具整体结构设计，包括固定夹具、移动夹具和自动调节装置。

2.夹具材料选择和加工工艺设计：选用高强度铝合金材料，并根据材料性能进行加工和热处理，提高夹具的耐用性和稳定性。

3.夹具尺寸和形状设计：根据不同车型的车轮轮罩尺寸和形状要求，设计合适的夹具尺寸和形状。

4.夹具焊接头设计：根据焊接工艺要求，设计夹具内侧边缘适配焊接头的形状。

5.夹具自动调节装置设计：根据车轮轮罩尺寸的变化，设计夹具自动调节装置，确保夹紧力均匀分布。

6.夹具操作人员人机工程设计：根据人体工学原理，设计操作便利、舒适的夹具。

四、设计分析和评价：设计的夹具结构合理，功能完备。

夹具材料选择适当，具有较高的耐久性和稳定性。

夹具尺寸和形状设计兼容性好，适应不同车型的车轮轮罩。

夹具焊接头设计确保焊接质量。

自动调节装置设计可以提高夹具的使用效率和稳定性。

操作人员人机工程设计能够提高夹具的操作便利性和舒适性。

汽车焊装夹具设计一、夹具设计的目的做一件事情时，明确做事的目的性非常重要，所谓目的就是你做这件事情你所要满足的最终结果，也即你的目标！那是你做事情的方向，有了方向你就不会迷失，你做事情的结果才会尽量完美！焊装夹具的设计也有它的目的性,只有明确了焊装夹具设计的目的性,才能设计出更好的夹具,那么焊装夹具设计的目的是什么呢?简单的说就是满足夹具焊接生产的要求，那么怎么样才能满足焊接生产的要求呢？1.夹具的设计要满足汽车车身零件的定位要求所谓定位要求就是设计的夹具可以很好的将汽车焊接零件定位好，保证良好的焊接质量。

要满足这些定位要求，在设计夹具的时候就要严格按照厂家提供图纸的定位夹紧信息去设计夹具。

定位夹紧信息在不同项目中的名称：大众项目 RPSAUDI项目 RPS宝马项目 ASP通用项目 GD∑T（主定位销）+CD点（定位面）一轿项目 CK面………设计小常识：大众项目图纸中RPS点大小写字母的含义Hx z H代表孔（压紧方向z向） x z代表孔的定位方向 H y H代表孔 y代表孔定位的方向F x F 代表支撑和压紧 x 代表支撑的方向f x f代表支撑 x 代表支撑的方向一轿项目字母的含义：基准表示说明正基准 辅助基准 调整基准关系S 主基准面s 辅助基准面Ｈ 主基准孔ｈ 辅助基准孔Ｅ 主基准边Sk 暂定基准的主基准面ｓk 暂定基准的辅助基准面Ck 矫正基准Cs 临时基准的辅助基准面ｃｓ 临时基准的主基准面Ｊ 防止零件变形而设置的基准面Ｏ 单件的模具&检具使用的基准Ｓ 分总成的夹具使用的基准 Ｋ 分总成上检具使用的基准Ｃ 总成的夹具&检具使用的基准2.夹具的设计要满足焊接要求白车身是焊接出来的。

我们所谓的夹具也即焊装夹具，车身零件主要是通过点焊焊接而成，我们设计夹具的一个最重要的目的就是满足白车身零件的焊接要求，作为一个焊装夹具的设计者要时刻在脑海中深深的刻着焊接这个字眼，怎么样才能焊接，怎么样才能更好的焊接！下面就如下几个方面逐一对夹具设计的焊接要求进行介绍：⑴操作高度操作高度即指地面到焊钳把手之间的高度，当操作者身高为175cm时，操作高度焊钳平放一般为800-1100mm ，焊钳立放一般为1200-1500mm。
