大气数据仪表介绍

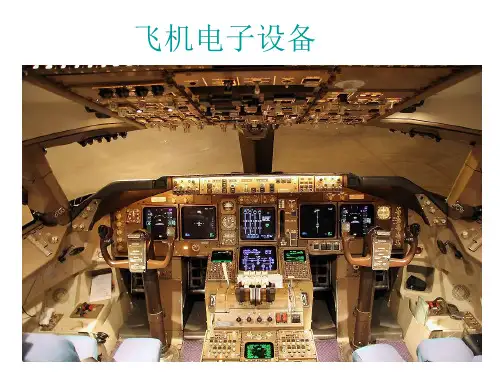

飞机的仪表系统飞机的电子仪表系统共分为三部分，飞行控制仪表系统、导航系统和通信系统。

飞机的电子仪表系统是飞机感知和处理外部情况并控制飞行状态的核心，相当于人的大脑及神经系统，对保障飞行安全、改善飞行性能起着关键作用。

（一）飞行控制系统飞行控制系统的基本功能是控制飞机气动操纵面，改变飞机的布局，增加飞机的稳定性、改善操纵品质、优化飞行性能。

其具体功能有：保持飞机姿态和航向；控制空速及飞行轨迹；自动导航和自动着陆。

该系统的作用是减轻飞行员工作负担，做到安全飞行，提高完成任务的效率和经济性。

飞行控制系统一般由传感器、计算机、伺服作动器、控制显示装置、检测装置及能源部分组成。

飞机的控制仪表系统通过提供飞机飞行中的各种信息和数据，使驾驶员及时了解飞行情况，从而对飞机进行控制以顺利完成飞行任务。

早期的飞机飞行又低又慢，只装有温度计和气压计等简单仪表，其他信息主要是靠飞行员的感觉获得。

现在的飞机则装备了大量仪表，并由计算机统一管理，用先进的显示技术直接显示出来，大大方便了驾驶员的工作。

飞行控制仪表包括以下几种类型。

（1）第一类是大气数据仪表，由气压高度表、飞行速度表、气温度表、大气数据计算机等组成；（2）第二类是飞行姿态指引仪表，该系统可提供一套精确的飞机姿态数据如位置、倾斜、航向、速度和加速度等，实现了飞机导航、控制及显示的一体化；（3）第三类是惯性基准系统，主要包括陀螺仪表。

20世纪70年代以前是机械式陀螺，现代客机使用更先进的激光陀螺。

（二）电子综合仪表系统20世纪60年代后，由于计算机的小型化及显像管的广泛应用，飞机飞行仪表产生了革命性变化，新一代电子综合仪表广泛应用。

该仪表系统由两大部分组成，一是电子飞行仪表系统(包括电子水平状态指示器、电子姿态指引仪、符号发生器及方式控制面板、信号仪表选择板等）；一是发动机指示与机组警告系统，可以显示发动机的参数并对其进行自动监控，如出现厂作异常情况则会发出瞥告并记录下故障时的系统参数。

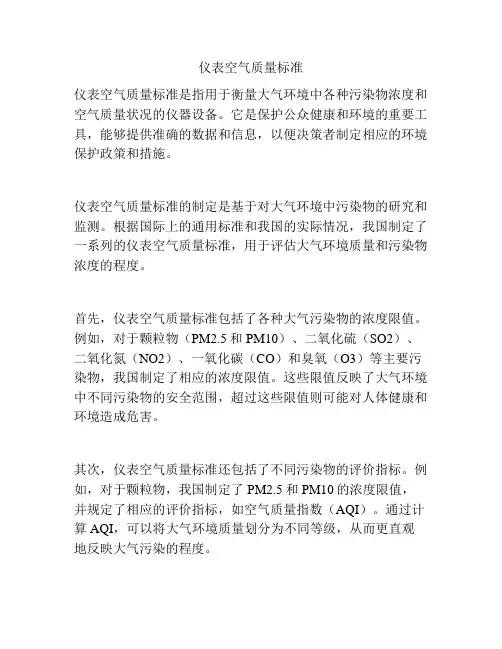

仪表空气质量标准仪表空气质量标准是指用于衡量大气环境中各种污染物浓度和空气质量状况的仪器设备。

它是保护公众健康和环境的重要工具，能够提供准确的数据和信息，以便决策者制定相应的环境保护政策和措施。

仪表空气质量标准的制定是基于对大气环境中污染物的研究和监测。

根据国际上的通用标准和我国的实际情况，我国制定了一系列的仪表空气质量标准，用于评估大气环境质量和污染物浓度的程度。

首先，仪表空气质量标准包括了各种大气污染物的浓度限值。

例如，对于颗粒物（PM2.5和PM10）、二氧化硫（SO2）、二氧化氮（NO2）、一氧化碳（CO）和臭氧（O3）等主要污染物，我国制定了相应的浓度限值。

这些限值反映了大气环境中不同污染物的安全范围，超过这些限值则可能对人体健康和环境造成危害。

其次，仪表空气质量标准还包括了不同污染物的评价指标。

例如，对于颗粒物，我国制定了PM2.5和PM10的浓度限值，并规定了相应的评价指标，如空气质量指数（AQI）。

通过计算AQI，可以将大气环境质量划分为不同等级，从而更直观地反映大气污染的程度。

此外，仪表空气质量标准还包括了监测方法和技术要求。

为了保证监测数据的准确性和可比性，我国对大气环境监测设备和方法进行了严格的规定。

例如，对于PM2.5和PM10的监测，我国规定了采样设备、采样时间和采样点位等要求，以确保监测数据的可靠性。

仪表空气质量标准在我国的应用非常广泛。

它被用于城市、工业区、交通干道等地区的大气环境监测和评估。

通过监测和评估，可以及时发现和控制大气污染问题，保护公众健康和环境安全。

然而，仪表空气质量标准也存在一些问题和挑战。

首先，由于大气污染物种类繁多、来源复杂，仪表空气质量标准需要不断更新和完善。

其次，由于监测设备和方法的限制，仪表空气质量标准可能存在一定的误差和局限性。

此外，由于各地区的自然环境、人口密度和产业结构等差异，仪表空气质量标准需要根据实际情况进行调整和适用性评估。

总之，仪表空气质量标准是保护公众健康和环境安全的重要工具。

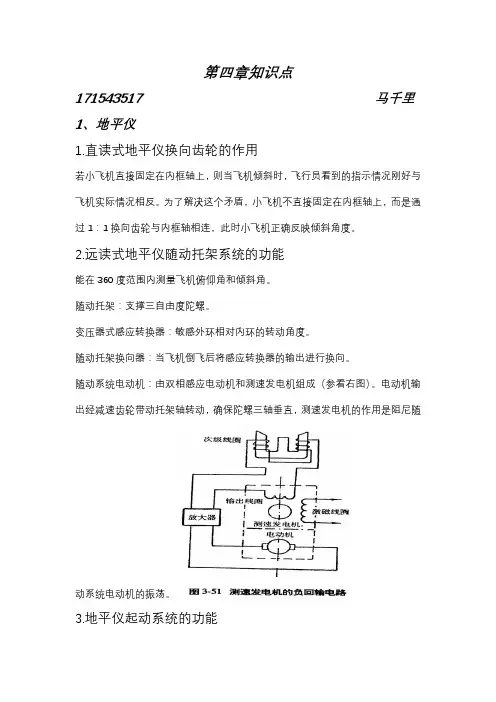

第四章知识点171543517 马千里1、地平仪1.直读式地平仪换向齿轮的作用若小飞机直接固定在内框轴上，则当飞机倾斜时，飞行员看到的指示情况刚好与飞机实际情况相反。

为了解决这个矛盾，小飞机不直接固定在内框轴上，而是通过1：1换向齿轮与内框轴相连，此时小飞机正确反映倾斜角度。

2.远读式地平仪随动托架系统的功能能在360度范围内测量飞机俯仰角和倾斜角。

随动托架：支撑三自由度陀螺。

变压器式感应转换器：敏感外环相对内环的转动角度。

随动托架换向器：当飞机倒飞后将感应转换器的输出进行换向。

随动系统电动机：由双相感应电动机和测速发电机组成（参看右图）。

电动机输出经减速齿轮带动托架轴转动，确保陀螺三轴垂直，测速发电机的作用是阻尼随动系统电动机的振荡。

3.地平仪起动系统的功能组成：电气机械锁紧装置（机械传动部分、程序控制电路）作用：将自转轴直立于地垂线位置。

陀螺转子的转速迅速达到额定转速。

飞机机动飞行结束改平飞后，消除飞行中的积累误差。

起动机械传动部分：由上锁电动机、传动齿轮、摩擦离合器、带传动销的齿轮、带螺旋槽的推筒、滚轮、恢复弹簧、陀螺内、外环锁杆和心形凸轮等组成（参看下图）。

上锁过程的机械传动关系：使随动托架上锁。

陀螺内外环上锁。

开锁过程的机械传动关系：推筒在恢复弹簧的作用下，退回到起始位置。

内、外锁杆在各自的恢复弹簧作用下，退回到起始位置。

推筒退回时，“咔喳”声可作为判断有无故障的现象之一。

自动程序控制电路的工作：主要由P1、P5、P6、P7、P8五个继电器，一个微动电门及指示器上的信号灯和起动按钮等组成（参看下图）自动起动过程：1、启动时，首先接通地平仪辅助直流电源。

2、接通地平仪电门。

3、推筒，滚轮及锁杆向前运动，使微动电门B1的活动接点向左移动。

4、自动开锁后，锁杆，滚轮及推筒返回，陀螺开锁。

5、起动过程结束后，若信号灯一直亮着，说明起动系统工作异常。

6、机动和特技飞行后上锁机构可消除积累误差。

4.地平仪判读倾斜角和俯仰角各有两种判读方式倾斜角：近似判读法：根据活动小飞机和固定人工地平线的相对位置判读精确判读法：根据活动小飞机翼尖指针与倾斜刻度盘上的刻度判读俯仰角：近似判读法：根据活动小飞机和固定人工地平线上下的相对位置判读精确判读法：根据活动小飞机翼尖指针与俯仰刻度盘上的刻度读数判读拧动地平线调整旋钮，可以使人工地平线上下移动，从而消除飞机平飞时迎角指示。

概述-—航空仪表的分类：发动机仪表、大气数据仪表、陀螺仪表。

第一章压力测量仪表．压力表……测量飞机上气体或液体压力的仪表，叫做压力表。

按动作原理分：机械式、电动机械式和电动式;按仪表供电的电源形式分为直流压力表和交流压力表。

2BYY—1A 功能：用来测量歼八飞机助力液压系统和收放液压（又叫主液压）系统的液压油压力.组成：两个GYY-1传感器、两个完全相同装在一个表壳的2ZYY—1A指示器，测量范围0-250公斤/厘米²。

原理：测量压力时，弹簧管在压力作用下自由端产生位移、压力越大、位移量越大、当自由端向外移动时,经过曲臂连杆和活动摇臂改变电位器电刷在电阻上的位置从而改变指示器中两线框的电流比值，使指针在刻度盘上指出相应的压力数值。

当仪表不通电时，指针轴上的小磁铁受拉回磁铁的作用,使指针停在刻度以下的限制柱处。

弹簧管……由于弹簧管的横截面为椭圆形,所以弹簧管受流体压力作用后，压力沿短轴b方向的作用面积大于沿a方向作用的总面积，因而沿短轴方向的作用力也就大于沿长轴方向的作用力。

流体压力对弹簧管横截面积作用的结果，使长轴变短，短轴变短,即横截面由椭圆形向圆形转化。

在弹簧管的横截面由椭圆向圆形转化的过程中，弹簧管外管壁受到拉伸，内管壁受到压缩,因而外管壁产生反抗拉伸的拉应力，内管壁产生反抗压缩的压应力，这两个应力在自由端形成一对力偶，使弹簧管伸直变形，在自由端产生位移。

第二章温度测量仪表．热电极：一般把组成热电偶的两种金属导体又叫做热电极,所产生的电势叫热电势。

热端:热电偶温度高的一端叫热端或测量端.冷端：温度低的一端叫冷端或参考端。

几种常用的热电偶①铂铑—铂热电偶……属于贵重金属热电偶,分度号为LB-3热电性能稳定,测量温度范围大，精度高，可以在氧化性或中性介质中长期使用.由于这种热电偶电势率较低，金属材料价格昂贵，故一般只用这种热电偶作为标准热电偶使用。

②镍镉—镍铜热电偶……这种热电偶属于廉价金属热电偶，其分度号为EA。

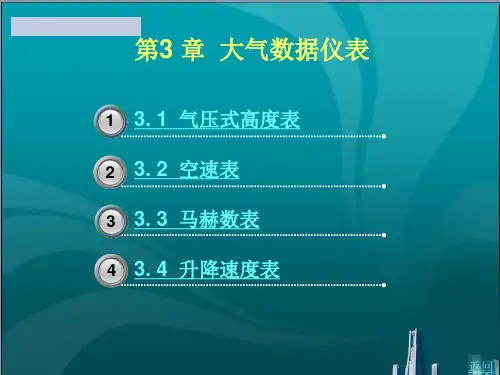

大气数据仪表大气数据仪表11.国际标准大气22.气压式高度表23.升降速度表54。

空速表55。

马赫数表76.全静压系统87。

温度及迎角传感器98.大气数据计算机91.国际标准大气1.1.大气基本特点构成对流层、平流层、中间层、电离层、散逸层飞机运行高度范围：对流层及平流层底部对流层特点：高度升高，温度和密度逐渐降低，度越高对流层越薄，低纬度对流层大约10—12km，中纬度10km，高纬度8—10km平流层特点：温度恒定，大约为—56.5°C1.2.国际标准大气ISA国际民航组织根据北半球中纬度地区大气平均特点，订出大气状态数值（平均情况,实际天气很少和标准大气相符)标准大气中气压值为29。

92inhg的气压面成为标准海平面温度15°C气压高度较低时，高度升高11米，气压大约下降1mmHg用来估算气压式高度表拨正值误差造成的高度误差标准大气高度升高1000m,气温降低6。

5°C2.气压式高度表2.1.功能高、高度、高度层之间的关系QFE高度用来测量高，QNH高度用来测高度,QNE高度用来测飞行高度层，只有标准大气情况下测量值与实际值相符（QFE QNE QNH是气压值，QFE高是高度值）低空时主要用QNH高度或QFE高度，用来保证超障余度航线高度时主要用QNE高度保持航空器间足够的垂直间隔因此飞机爬升到航线高度或从航线高度下降到进场高度时需要调基准面测飞机到地面的垂直距离不是气压式高度表的功能（是无线电高度表的）2.2.原理大气压强随高度升高而减小，根据标准大气中压强与高度一一对应的关系，高度表测出压强大小，就可以表示高度的高低，这种高度称为气压高度。

本质上,气压式高度表反映的是所在高度气压与选定基准面气压的压力差，把气压差以高度形式显示出来只有标准大气情况下，气压高度表指示准确，否则有误差气压信息来源：静压孔传统机械式气压高度表依靠真空膜盒（不灵敏，但自主能力强，不需要外界能源,停电也能用,一般小飞机备用气压高度表就是此种），电子式依靠气压传感器（灵敏，但自主能力差)局限性：高度越高，大气压力随高度变化越小（垂直气压梯度小)，致使其灵敏度低。

alicat气体质量流量说明书一、概述alicat气体质量流量仪表是一种先进的设备，用于测量气体的质量流量。

本说明书将详细介绍alicat气体质量流量仪表的特点、应用、规格以及操作方法，以便用户正确、高效地使用该设备。

二、特点1. 高精度：alicat气体质量流量仪表具有出色的精度，可确保测量结果的准确性。

2. 广泛适用：该仪表适用于各种气体的质量流量测量，包括但不限于空气、氢气、氮气等。

3. 快速响应：alicat气体质量流量仪表具有快速的响应时间，可在短时间内获取准确的测量结果。

4. 多种接口选项：用户可以根据自身需求选择不同的接口，如RS232、RS485、Modbus等。

5. 用户友好界面：本仪表配备有易于操作的触摸屏，提供直观的用户界面，便于用户进行设置和监控。

三、应用alicat气体质量流量仪表在许多领域广泛应用，以下为几个常见的应用案例：1. 实验室研究：在科研实验室中，alicat气体质量流量仪表可用于测量气体供应系统中气体的流量，为实验数据提供可靠的基础。

2. 工业流程控制：在工业生产过程中，alicat气体质量流量仪表可以用于监测和调节气体的流量，确保生产过程的稳定性和效率。

3. 气体分析仪器校准：许多气体分析仪器需要准确的气体流量作为标准校准，alicat气体质量流量仪表可提供稳定且精确的气体流量。

4. 环境监测：alicat气体质量流量仪表可以被应用于环境监测领域，例如测量大气中有害气体的流量，为环境保护提供重要依据。

四、规格1. 测量范围：根据用户需求可选择不同的测量范围，从微量到大流量一应俱全。

2. 精度：alicat气体质量流量仪表具有极高的精度，可达到±0.8%。

3. 过程连接：用户可以根据需要选择不同的过程连接方式，如螺纹连接、法兰连接等。

4. 温度范围：alicat气体质量流量仪表的工作温度范围宽广，可适应各种环境要求。

5. 压力范围：该仪表可在不同压力范围下进行精确的质量流量测量。

大气中的风力测量研究风速计和风向仪的使用方法大气中的风力测量:研究风速计和风向仪的使用方法在大气科学研究中，风是一个重要的指标，因为它不仅影响着天气的变化，还对我们的生活和工作产生着广泛的影响。

因此，准确测量风力成为了气象学和其他相关领域研究的关键之一。

本文将介绍风力测量中两种常用仪器的使用方法，分别是风速计和风向仪。

一、风速计的使用方法风速计是一种用来测量风速的仪器，也被称为瞬时风速测量仪。

下面将介绍几种常见的风速计使用方法。

1. 在地面上测量风速在地面上测量风速时，需要选择一个开阔的空地，并确保周围没有障碍物。

将风速计竖直放置在一定高度的支架上，将仪器的探头指向风的方向。

然后，观察仪器上的仪表盘或数码显示屏，记录下测得的风速数值。

2. 在高空中测量风速在高空中测量风速时，通常会使用气球、无人机或飞艇等载体。

将装有风速计的载体与其它测量仪器绑定在一起，然后释放到空中。

在载体上设置好自动记录仪器，让其自动记录下不同高度上的风速数据。

之后，将载体回收，并提取记录的数据，进行分析。

3. 在海洋中测量风速在海洋中测量风速需要使用海上浮标以及船载测量装置。

浮标上配备有风速计，可以通过卫星通信将实时的风速数据上传并传回到数据观测中心。

而船载测量装置通过在船上固定风速计，直接测量船在大海上的风速。

通过以上的使用方法，我们可以及时准确地测量不同高度和环境中的风速，为气象学研究和天气预报提供重要数据。

二、风向仪的使用方法风向仪是用来测量风的方向的仪器，它对于了解气流的走向以及天气变化预测非常有帮助。

下面是一些常见的风向仪使用方法。

1. 地面上测量风向地面上测量风向时，风向仪一般设置在一个较高的位置，远离建筑物和树木等遮挡物。

将风向仪的传感器指向正北或者使用者需要的参考方向。

观察风向仪上的指针或数字显示屏，读取测得的风向数值。

2. 天气球测量风向天气球测量风向时，需在气球上安装风向仪，并将气球放飞到高空。

通过无线遥控或者自动记录仪器，将测得的数据即时传输或者记录下来。

仪表空气标准仪表空气标准是指用于测量、检测和评估大气环境中的各类污染物浓度和气象要素的方法和标准。

其主要目的是保障人体健康和环境质量，为国家环境保护工作提供可靠的数据和依据。

本文将围绕仪表空气标准及其重要性展开论述。

一、仪表空气标准的定义和背景仪表空气标准是人类在长期的工业化进程中对于环境空气的质量进行科学、准确监测的必要手段。

它由一系列设计精细、准确可靠的仪器设备组成，可以主动、被动地采集和分析空气中的各类物质含量。

仪器设备所采集到的数据，经过一系列计算和处理，可以形成衡量环境质量的指标，如空气污染指数（AQI）、细颗粒物（PM2.5）浓度等。

二、仪表空气标准的主要作用1.环境保护：通过监测空气中的污染物浓度，可以及时发现和掌握环境污染源，及时采取相应的环境保护措施，以保障人们身体健康和生活质量。

2.公众健康保障：仪表空气标准可用于判断空气污染的程度和性质，并及时警示公众，引导其采取个人防护措施，减少污染物对人体的危害。

3.政策制定：仪表空气标准提供了科学依据，可用于制定环境保护政策和控制污染物排放标准，推动环境保护工作的进展。

4.科学研究和数据分析：仪表空气标准所监测的数据可以为科学研究提供基础资料和依据。

通过对这些数据的分析和研究，可以揭示污染源、污染物传输规律等问题，促进环境科学的发展。

三、仪表空气标准的种类和要求1.监测仪器：监测仪器是仪表空气标准的核心，它需要具备高精度、高稳定性、高可靠性等特点。

监测仪器的选择要根据具体的监测目标和要求进行，如监测细颗粒物需要使用颗粒物浓度监测仪、监测氮氧化物需要使用氮氧化物浓度监测仪等。

2.标准方法：仪表空气标准需要使用标准方法进行监测。

标准方法根据监测对象的不同，可以分为多种，如大气污染物的监测通常采用高效液相色谱法、气相色谱法等。

3.数据处理：仪表空气标准所采集到的数据需要经过一系列的处理和分析才能形成可供使用的结果。

数据处理方法一般采用专业的统计分析软件，如MATLAB、SPSS等。

大气数据系统发展史与技术发展趋势分析摘要：从大气数据测量的基本原理出发，回顾了大气数据系统的发展历程，分析了大气数据探测技术的发展现状和产品应用情况，从大气数据探测技术、集成智能的大气数据系统产品、虚拟大气数据传感器技术方面进行了展望。

关键词：大气数据系统；传感器；余度；性能大气数据系统属于飞机航空电系统的子系统，飞机在大气中飞行，对其周围的大气数据感知的准确与否直接关系到飞机飞行的安全和效率，直接影响到飞机的操控性能和飞行品质。

所以大气数据系统是飞机飞行的重要保障子系统。

大气数据系统为飞机提供关键的飞行参数。

1.大气数据系统简介1.机械式大气数据系统在飞行器的飞行参数中，有一类重要的参数：飞行器的大气数据，即来流的静压、动压、高度、高度偏差、高度变化率、指示空速、真空速、马赫数、马赫数变化率和大气密度等参数，这些参数是飞行器和发动机自动控制系统、导航系统、火控系统、空中交通管制系统以及用于航行驾驶的仪表显示、警告系统等不可少的信息。

准确的大气数据信息对提高飞行的安全性起着相当大的作用。

测量大气数据的传感器系统一般被称为大气数据传感系统。

早期的大气数据系统由空速管探头和多个独立的机械式仪表组成，包括空速指示器、高度指示器、升降速度表、马赫数指示器等。

基本的空速指示器，是利用其内部的开口膜盒接收来自空速管的动压，膜盒的形变与动压成比例，从而带动指示器上的指针，指示出相应的空速。

高度指示器为真空膜盒式气压计，膜盒内部接近真空，外部接通静压，与空速指示器类似，膜盒的形变与静压压力相关，因此可带动指针指示出气压高度。

机械式升降速度表和马赫数指示器原理与高度指示器、空速指示器类似。

机械式大气数据仪表依靠空气动力直接驱动指示器，结构简单，可靠性好，经过多年的发展，出现了温度误差的机械补偿、气压校正、加速度影响补偿等改进措施，提高了指示精度。

这些气动指示器至今应用较少，主要作为一些小型飞机的基本仪表或备份仪表使用。
