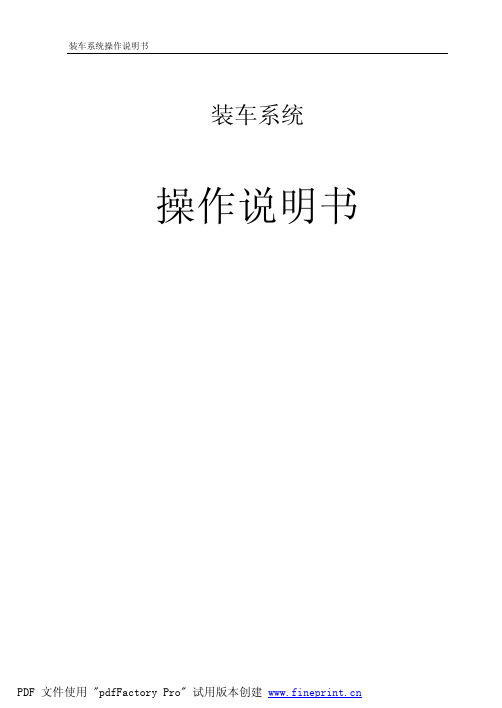

装车系统操作说明书1概述1.1、用途：装车系统是采用ARM7为核心的处理芯片，运用最新的电子技术，软件算法采用毫秒级的处理方法和定点计算的办法，提高了计算精度和可靠性，自动处理流量信号，定量装车时通过面板键盘键入设定装车量，当实际装车量达到设定装车量值时，仪表输出信号给相应的执行器而达到定值装车的目的。

用于煤矿、石油、化工、国防、科研等部门的生产过程流量计量和产品出厂自动定值装车控制，是企业计量管理的好帮手。

1.2、特点：1.2.2、8位+4位高亮度LED数码管，显示清晰直观，便于操作。

1.2.3、有内部时钟，显示当前时间：时、分、秒，可调显年、月、日。

1.2.7、具有掉电保护功能，对各种数据进行掉电保护。

1.3、主要技术指标：1.3.1工作电源: 电压187-242V(AC)1.3.2功率: 25W1.3.3重量信号输入: a)数量:4路b)输入信号范围:0-10mVc)温度系数:<10PPm/℃d)线性度:<0.03%FS1.3.4速度信号输入: 数量:2路1.3.5模拟量输出：2路1.3.6开关量输入：4路1.3.7开关量输出：a)4路b)无源干结点c)外供电源<DC36V或DC36V，电流<80mA1.3.8仪表灵敏度: 0.2μV/d1.3.9显示分度值: 1t、0.1t、0.01t、0.001t可选1.3.10计算分度值: 0.1g1.3.11环境要求: 温度－20-40℃湿度:<90%1.4称量上电或按【称量】键,仪表就进入称量状态。

“称量”指示灯亮。

在称量状态下,皮带秤完成物料称量工作, 面板上显示累计量和瞬时流量。

称量是通过测量重量和速度信号,计算出累计量和瞬时流量。

当设有死区情况下,流量小于死区范围时,流量显示为0, 各累计量将不累计。

注意：在非称量状态下，仪表不中断物料的计量。

1.5调零调零是将皮带的平均重量和托辊及秤架的重量计算出来并记录下来，以便在称量时能计算出实际物料的重量。

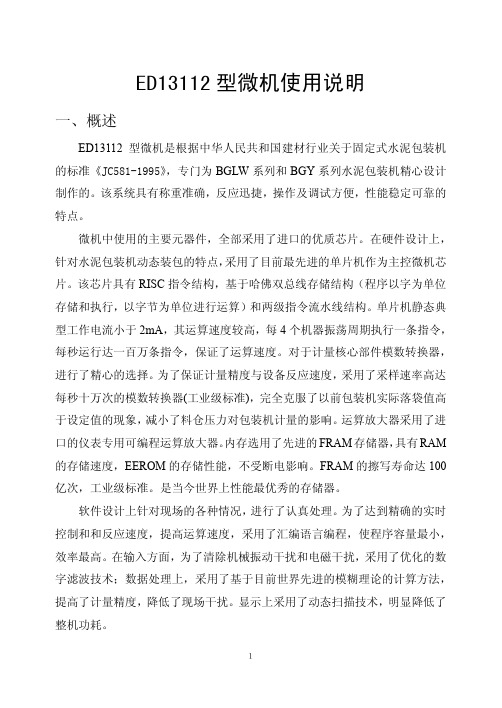

ED13112型微机使用说明一、概述ED13112型微机是根据中华人民共和国建材行业关于固定式水泥包装机的标准《JC581-1995》，专门为BGLW系列和BGY系列水泥包装机精心设计制作的。

该系统具有称重准确，反应迅捷，操作及调试方便，性能稳定可靠的特点。

微机中使用的主要元器件，全部采用了进口的优质芯片。

在硬件设计上，针对水泥包装机动态装包的特点，采用了目前最先进的单片机作为主控微机芯片。

该芯片具有RISC指令结构，基于哈佛双总线存储结构（程序以字为单位存储和执行，以字节为单位进行运算）和两级指令流水线结构。

单片机静态典型工作电流小于2mA，其运算速度较高，每4个机器振荡周期执行一条指令，每秒运行达一百万条指令，保证了运算速度。

对于计量核心部件模数转换器，进行了精心的选择。

为了保证计量精度与设备反应速度，采用了采样速率高达每秒十万次的模数转换器(工业级标准)，完全克服了以前包装机实际落袋值高于设定值的现象，减小了料仓压力对包装机计量的影响。

运算放大器采用了进口的仪表专用可编程运算放大器。

内存选用了先进的FRAM存储器，具有RAM 的存储速度，EEROM的存储性能，不受断电影响。

FRAM的擦写寿命达100亿次，工业级标准。

是当今世界上性能最优秀的存储器。

软件设计上针对现场的各种情况，进行了认真处理。

为了达到精确的实时控制和和反应速度，提高运算速度，采用了汇编语言编程，使程序容量最小，效率最高。

在输入方面，为了清除机械振动干扰和电磁干扰，采用了优化的数字滤波技术；数据处理上，采用了基于目前世界先进的模糊理论的计算方法，提高了计量精度，降低了现场干扰。

显示上采用了动态扫描技术，明显降低了整机功耗。

１为了适应工业现场的恶劣环境，电源部分采用了专门设计制作的变压器，和稳定可靠的稳压系统，保证了微机运行的平稳性和可靠性。

由于微机秤采用了低功耗设计，使整机设计最大功耗为5瓦（实测小于3瓦）。

为了保证微机可靠运行，电路中还采用了先进的自跑式看门狗和电压检测电路，保证单片机在工业现场干扰环境下，能够可靠地运行。

珠海终端定量装车仪操作手册珠海终端所用的定量装车仪是型号为BDQC-2D的隔爆型挂装式仪表，安装在每个鹤位旁，有本地操作和遥控操作两种方式。

珠海终端采用本地操作，即由装车站台上操作人员通过装车仪面板上的键盘和荧光显示屏进行就地操作，每台装车仪面板上有一个14按键的键盘和一个点阵式荧光显示器。

装车仪与中控室计算机通信，在中控室的操作站上可以监测现场装车情况。

一．显示器1．显示器显示的内容包括装车所需要的所有参数、状态和操作提示（汉字提示）。

2．显示屏的基本显示模式按4行汉字排列，在参数设置状态，按参数设置的要求显示：第一行辅助信息第二行主信息第三行辅助信息2第四行各输入监测点状态3．第四行各输入监测点状态按2行数字字母格式显示，第一行用数字、字母缩写表示监测点，第二行用小矩形块的亮暗表示状态如下：1－8光标的亮暗表示八个监测点的接通状态，如果是阀门回讯信号则表示亮相应的回讯有效，暗表示监测点断开或未曾连接；RX、TX两个光标闪烁表示通信正在进行；LE光标亮表示防溢液位开关已浸入液体，开关动作；LE光标暗表示防溢液位开关未浸入液体，没有动作；SE光标暗表示防静电接地夹正夹在钢板上，接触良好，SE光标亮表示防静电接地夹未夹在钢板上，或接触不好，防静电接地不良。

二．按键Array按键分成2组，数字键（包括小数点）和功能键，按键定义示意如右图：0~9加上小数点共11个数字键，在参数设置和修改时使用。

启动、确认、急停3个功能键。

确认键在装车仪的操作中，按确认键表示对操作中的功能选择、参数输入作肯定的回答，按确认键后，装车仪将进入你所选择的功能，或将你输入、修改的参数存放到存储单元。

启动键在非装车状态下，按启动键弹出菜单，显示:在输入新的预装量后或不更改原预装量，按确定键后，按1继续装车，按0启动装车，并从0开始积算流量。

急停键在装车过程中，如遇到突然变化，可能会影响装车作业时，按急停键将立即停止装车，显示器显示“人为停止输入操作”或“人为停止等候命令”。

1.装车系统的组成、设备选型及其功能1.1概述本方案的控制系统共分为以下三个组成部分：（1）、上位机系统用于完成现场数据的采集和存储、工艺流程画面显示、生产过程监控、数据管理、数据库接口和查询、生产报表的生成。

上位机系统主要由微计算机及组态软件构成。

（2）、定量装车仪包括基于PSYN型批量控制器的定量装车系统。

（3）、现场仪表现场仪表和设备包括：流量计、气动两段控制球阀、手动切断阀、静电溢油保护器、压力变送器等。

定量装车控制系统整体配置示意图。

TC/IPC卡写卡器2#流量气动两段控制球阀静电保护器流气动两段控制球阀静电保护器压力变压力变压力变流量气动两段控制球阀静电保护器1.2上位机系统的配置及功能1.2.1 上位机操作站的配置本系统共配置1套上位机，其配置如下：（1）监控计算机：1套，HP具体参数如下CPU：酷睿双核3.0G内存：2G，硬盘：500G光驱：16XDVD,网卡：10-100M自适应操作键盘：平面薄膜式显示器：1台,22”液晶（2）票据打印机：1台，EPSON 630K，针打，可同时打印5联单（3）UPS电源：1台型号：C3K说明：山特 3KVA，30分钟在线式（4）RS-485/以太网协议转换器：1块型号：MB3480厂家：MOXA功能特点：将RS485通讯方式转换为以太网(4个以太网接口)通讯方式；（5）操作系统：WINDOWS XP PROFESSIONAL，正版1套（6）控制软件：提供上位机监控软件1套；销售管理及开票应用软件1套型号：SCADA-YNZC-JK（7）操作台：3组合开放式1.2.2 操作站的功能操作站共1台，用于工艺流程的操作及监视，设备状态的监视、设备故障的监视及确认，图形化动态显示，现场检测点的显示、检测和报警，工艺参数的设定、阀门的远程控制、过程趋势的显示及存储、故障及生产报表打印等。

操作站采用的组态软件其主要功能包括：1.2.2.1 画面显示功能操作站设有以下几类画面：1）菜单画面画面菜单按工艺分区组织，鼠标点击相应的菜单切换到相应的画面或画面组。

MT-31123 5/6 Smart True-RMS Flex Clamp MeterUser’s Manual1st Edition,©2020 Copyright by Prokit’s Industries Co., Ltd.1.StatementIn accordance with the international copyright law, without permission or written consent, any information contained in this manual shall not be duplicated in any form. This manual is subject to change in its future versions without further notice.1.1 Safety NoticesCautionThe sign “Caution” indicates any state or operation that may cause damages to the instrument or device.It requires the operation to be performed with due caution. If the operation is not correctly performed, or the steps of the operation are not followed, the instrument or device may be damaged. Unless these conditions are satisfied or fully understood, no related operation as indicated in the sign “Caution” shall be done.WarningThe sign “Warning” indicates any state or operation that may cause dangers to the user.It requires the operation to be performed with due caution. If the operation is not correctly performed, or the steps of the operation are not followed, bodily injuries or deaths may arise. Unless these conditions are satisfied or fully understood, no related operation as indicated in the sign “Warning” shall be done.Before using the instrument, Please read this manual carefully and pay attention to the relevant safety warning information.2.Safety InformationThe instrument is designed according to the safety requirements of the international safety standards EN61010-1, EN61010-2-032 and EN61326-1 regarding the electronic testing instruments. It is designed and made in strict accordance with the EN61010-1, EN61010-2-032, EN61326-1,CAT IV 600V over voltage safety standard and class of pollution 2.3.Safety Operation SpecificationWarning: To avoid such possible safety accidents as electric shockor bodily injury, please strictly observe the following guidelines:●Prior to the use of the instrument, please carefully read the manual, and pay specialattention to the related safety warning information herein. The instrument shall be used in stringent conformity to the instructions contained herein, or else the protection function supplied by the instrument may be impaired or damaged.●Prior to the use of the instrument, please check the outer casing for crack or theplastic parts for damage; check the insulating layer for damage; check whether or not there is any exposed metal or sign of wear; and check the connectivity. If any defect is detected, the instrument shall not be used any more.●Prior to the use of the instrument, please check the insulating layer of the flexibleclamp for damage; if any, do not use it any longer;●Prior to the use of the instrument, please measure a given voltage with theinstrument, to confirm whether or not it is in good condition;●Please use the instrument according to the measurement type and rated value ofvoltage or current as indicated on the instrument or in the manual.●Please observe the local and national safety rules. Wear the personal protectiveequipment (such as the rubber gloves, face masks, flame-retardant clothes etc approved), to avoid injuries caused by electric shock or electric arc due to the exposed dangerous live conductors.●The voltage applied between the input terminals or between any terminal and theground point shall not exceed the rated value as indicated on the instrument.●Measure with due caution a voltage going beyond 30V (AC true effective value),42V (AC peak value) or 60V (DC). The voltage of this kind may cause the danger of electric shock.●When the low battery power is indicated on the instrument, the battery shall bepromptly replaced, to avoid measuring errors.●Never use the instrument in an environment containing explosive gas or vaporaround or a wet environment.●When using the pen, please hold it with fingers at the back of the probe fingerprotection device.● To make measurement, connect the zero line or ground line, and then the firing line;to finish measurement, disconnect the firing line, and then the zero line and ground line.● Before opening the outer casing or battery cover, remove the pen from theinstrument. Never use the instrument with the instrument disassembled or the battery cover opened.● To meet the requirements of the safety standards, the instrument shall be used withthe pen supplied. If the pen is damaged, it shall be replaced with one of the same type and the same electrical specification.4.Electrical SymbolsHigh voltage warningAC (Alternating current) DC (Direct current) AC or DCWarning, important safety signsGroundEquipment with double insulation or reinforced insulationprotection Low batteryConform with European Union standardIt shows that do not discard this electrical/electronic product into household garbage.CAT III 1000VCAT III measurement is applicable for testing and measuring circuits connecting to the distribution section of building low voltage power supply.CAT IV 600V CAT IV measurement is applicable for testing and measuring circuits connecting to the distribution section of building low voltage power supply.5.OverviewThis instrument is a smart digital flexible clamp meter. It can be used for measuring the direct voltage, alternating voltage, alternating current, frequency, resistance and connectivity. Besides, it may identify the measured signals automatically, without the need for the user to choose the measuring function.6.Panel Description①flexible clamp, used formeasuring alternating current②flexible clamp bonnet lock③main display④auxiliary display⑤backlight button⑥illuminating lamp button⑦power on-off button⑧data hold button⑨COM input jack⑪V input jack7.Instrument operationThis instrument is a smart digital flexible clamp meter. So its operation is very simple. Its working dispenses with the need for function selection. It can identify the measured signals, take measurements, and display the measuring results automatically.Power on/offPower on: with the device in the off state, press the button, and keep it pressed, until the buzzer produces the sound “di”.Power off: with the device in the on state, press the button, and keep it pressed, until the buzzer produces the sound “di”.●Auto Shut-down FunctionIf no button is pressed, and no signal is input, the device will turn off automatically within five minutes.●Backlight FunctionPress the button to turn on the backlight; press the button again to turn off the backlight.●Illumination FunctionPress the button to turn on the illumination lamp; press the button again to turn off the illumination lamp.●Data Hold FunctionPress the button to enable the data hold function, with the symbol “H” shown on the display; press the button again to disable the function.●AC/DC Voltage/ Resistance Measurement/ Connectivity1）Press the power button to turn on the device;2）Insert the red pen into the V jack, and the black pen into the COM jack;3）Connect the pens in parallel to the circuit, power source or resistance to be measured. The device detects AC voltage, DC voltage or resistance automatically; 4）When the resistance is measured, if the resistance is smaller than about 50Ω, the built-in buzzer will make a sound;5）The measuring results are read from the display. When the DC voltage is measured, the display will also show the voltage polarity of the test point of the red pen;6）When the AC voltage is measured, the frequency will also be shown on the auxiliary display;7）At the end of measurement, press the power button to turn off the device. Note:The device’s automatic detection order:Warning: To avoid such possible safety accidents as electric shock or bodily injury, please strictly observe the safety work guidelines.●AC Current Measurement1）Press the power button to turn on the device;2）Release the flexible clamp bonnet lock, allow the flexible clamp to go round the tested wire or conductor, insert the flexible clamp into the bonnet lock, and lock the bonnet lock (see the figure below);3）The device identifies and measures the DC current automatically;4）The current is shown on the main display, and the frequency is shown on the auxiliary display;5）In the event of current measurement, if both V jack and COM jack measure the voltage or resistance, then the main display will show the voltage or current, and the auxiliary display will show the current instead of the frequency;6）At the end of measurement, press the power button to turn off the device.Warning: To avoid such possible safety accidents as electric shock or bodily injury, please strictly observe the safety work guidelines.Note: It needs much time for zero return after current measurement. This arises from the measuring circuit for true RMS. It is normal.8.General Technical Indicators●Environmental conditions for service:EN61010-1, EN61010-2-032, EN61326-1,CAT IV 600V, class of pollution 2;Height above sea level: < 2000 m;Temperature and humidity of working environment: 0~40℃(<80% RH, ignored at <10℃);Temperature and humidity of storage environment: (-10~60℃, with battery removed);Temperature coefficient: 0.1x accuracy/ ℃;Allowable maximum voltage between measuring terminal and ground: DC 600V or AC effective value;Sampling rate: around 3 times per second;Display: LCD;Over range indication: “OL” displayed;Low battery voltage indication: “ ” will be shown on the display, when the battery voltage is lower than the normal working voltage;Input polarity indication: the symbol “-” is automatically displayed;Power source: 3x1.5V AAA battery;Overall dimension: 324x178x30mm.●Accuracy IndicatorThe accuracy applies within one year of calibration.Reference conditions: ambient temperature 18℃~28℃, relative humidity≤80%.●DC VoltageMinimum DC voltage measurement: 0.2V (DC);Input impedance: 2MΩ;Maximum input voltage: 600V DC or AC effective value.●AC VoltageMinimum AC voltage measurement: 0.5V (AC);Input impedance: 2MΩ;Maximum input voltage: 600V DC or AC effective value;Frequency domain: 40Hz~2000Hz, true RMS.Other frequencies are not validated yet.Position Error of Flexible ClampThe precision and position error refers to the error of measurement taken at the best measuring position, within the range of working temperature and humidity, in theAC CurrentMinimum AC current measurement: 0.1A. 0 is displayed when the measured value is smaller than 0.1A.Maximum measured current: effective value of AC 3,000A.Frequency domain: 40Hz~1000Hz, true RMS●FrequencyVoltage channel: sensitivity 0.5V, range40~10kHz.●ResistanceInput protection: max. 600V DC or AC effective value.●ConnectivityInput protection: max. 600V DC or AC effective value.9.Instrument MaintenanceThis section provides the basic maintenance information. If you are not an experiencedmaintainer, and are not acquainted with the calibration, performance testing and maintenance, your attempt to maintain the device is not recommended.WarningTo avoid any possible electric shock, fire or bodily injury:If the battery cover or back cover is opened, never use the device for any measurement;Remove the input signal before cleaning the device;Use the specified replacement parts. The device shall be maintained by the qualified technical staff.●General MaintenanceUse the wet cloth and a small amount of detergent to clean the outer casing of the device. Never use any abrasive or chemical solvent.●Battery ReplacementWarningTo avoid any electric shock or bodily injury due to wrong reading, thebattery shall be promptly replaced, when the symbol“ ” appear on the device’s display.To ensure safe operation and maintain the product, the battery shall be removed if the device will not be used for a long time, to avoid any damage to the product due to electric leakage of the battery.Only use the fuse tube of the specified amperage, fuse rating, voltage rating and fusing rate.To avoid any electric shock or bodily injury, before opening the back cover for replacing the battery, turn off the device, and disconnect the pens from the measured circuit.●Replace the battery by following the steps below:Turn off the device;Disconnect the pens from the measured circuit, and remove them from the device;Unscrew with the screwdriver the screw fixing the battery cover, and remove the battery cover;Remove the old battery, and place a new one;Replace the battery cover, and tighten the screw.MT-3112 3 5/6智慧型真有效值柔性鉗錶使用說明書1.聲明根據國際版權法，未經允許和書面同意，不得以任何形式複製本說明書的任何內容。

一、安全1.人身安全安装过程中必须充分注意人身安全：（1）安装人员必须是熟悉本国和地方的安全条例。

（2）安装人员必须采取安全的防护手段。

（3）机械部分必须由专业人员安装到位，然后电气部分由专业人员进行安装。

如在安装过程中有不正确安装，会造成人员伤亡。

（4）设备在通电状态下，非操作人员不得操作。

（5）必须给装车机设置正确的保护性接地，安装人员必须根据本国国家和地方的安全条例进行操作。

2.设备安全（1）吊装安装必须使用标准吊车（汽车吊必须有足够的高度，确保安装装车机时的安全），不允许使用装载机及其它手段代替吊车。

（2）应严格按照安装说明书的安装顺序进行。

（3）吊装用钢丝绳直径φ10mm以上，确保起重安全。

（4）吊装时确保装车机水平起吊（吊装时加防护软垫，升降皮带机倾斜10-15度吊起，以便安装），设备漆膜不得损坏。

（5）在吊装过程中，应特别注意防止碰撞。

①升降皮带机前端外侧两个操作按钮盒严禁碰坏。

②机头（牵引部分）前端的电控柜严禁碰坏。

③主皮带机上的减速机和电机、链轮等严禁碰坏。

④升降皮带机上的链轮，连接活动侧板严禁碰坏。

⑤安装输送皮带时，防止皮带扣变形，防止各种原因造成输送皮带损坏。

⑥连接装车机各部分时，应对因吊装过程中产生的变形、位置偏差等进行现场修复，修复合格后才准连接。

二、装车机安装步骤1、按图纸把导轨安装好，导轨用50×50或60×60方钢，导轨间距内口尺寸1150，导轨平行度±2mm，直线度±2毫米调整到位后焊接（见附图1）。

2、安装移动行走主机部分（移动行走部分为两体连接，连接时，两部分用千斤顶调整为水平（见附图1），用两个销轴分别在两侧连接，经调整合格后，断续焊接，焊接完毕，把损坏的漆膜修复好，车体外侧板断续焊结，连接为整体（见附图1）。

连接完，再安装托滚，其次连接输送带（注意正反胶面）。

水平移动皮带主机部分安装完毕，再安装升降皮带机(见附图1)，安装升降机头、链条和链轮罩。

GTG-3011 使用说明书目录1装置简介 (30)2技术指标 (31)3装置结构 (33)4装置硬件 (33)5装置使用说明 (34)6保护原理 ........................................................................................... 错误!未定义书签。

7安装调试 ........................................................................................... 错误!未定义书签。

8运行维护 ........................................................................................... 错误!未定义书签。

9贮存保修 ........................................................................................... 错误!未定义书签。

10供应成套性.................................................................................... 错误!未定义书签。

11订货须知........................................................................................ 错误!未定义书签。

12附录............................................................................................... 错误!未定义书签。

注：本资料版权为成都金泰格电气有限公司所有，受版权法的保护，使用仅限于成都金泰格电气有限公司的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。

ED13112微机遥控系统（MYSC-1型包机无线手持盒使用说明书）一、产品简介唐山市翔云自动化机械厂研发生产的回转式水泥包装机现场遥控系统和远程监控系统。

是本厂借鉴了德国哈佛公司和德国CP公司进口包机先进技术的经验，又根据中国水泥包装生产的实际情况，经厂研究所多名高级工程技术人员多年的努力，在水泥厂朋友的大力支持下才研发成功的。

经现场使用，多项性能均达到或超过了德国进口机型的水平。

产品特点：1、提高了计量精确度和计量稳定性。

由于采用现场不停机遥控调整包机掉袋值，能及时、随时快速调整，极好的保证了计量的准确性和稳定性。

2、减少了故障率，延长了微机使用寿命采用现场不停机遥控，不用再停机打开每个嘴上面小电柜的门，不用人工手动按小电柜内微机的键，极大减少了故障，延长了微机使用寿命，降低了使用成本。

3、计量调整更快捷，提高了产量采用现场不停机遥控，减少了停机时间，有效装袋时间得到了保证，使包机产量得到了提高。

4、防止大包出现，避免了损失采用现场不停机遥控系统，能有效防止连续出大包的现象，避免了损失。

5、提高了环保性能，保障工人身体健康（1）采用现场不停机遥控系统，减少喷灰的现象，提高了包机环保性能。

（2）可距离包机5米左右，实现不停机遥控，不用人工现场调整微机，减少了工人受污染的情况，有效保障了工人的身体健康。

6、与远程监控系统联合使用，可实现多项功能（1）可在距离包机500米~2000米左右实现远程中控，随时在远程中控室调整袋重（掉袋值）；（2）远程监控可实现现场遥控功能各项指标，实现人工操作控制各项功能；（3）使用工业控制微机，19吋显示器，界面图像可供监控观察，还有适时包机每嘴装袋的袋重曲线图（每个出灰嘴从0公斤~50公斤装袋过程中的全部实际曲线图）；（4）能随时了解包装机每个出灰嘴的工作状态；（5）能随时了解掌握包装机使用或停止状态；（6）如果使用中控，还可以与袋装水泥移动装车机联网，实现装袋数量的控制和数据储存，还可以实现现场所需装袋数量（出厂水泥）的控制；（7）综上所述，唐山市翔云自动化机械厂（研究所）研发生产的回转式水泥包装机现场遥控系统是一项高新技术，该项技术已达到或超过了国外先进机型，极大的方便了水泥厂用户的包装生产。

1 适用范围DMP313微机线路保护装置主要适用于35KV及以下电压等级的开闭所进线保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②三相一次重合闸(不对应启动、保护启动、检无压)③低频减载(带欠流闭锁，滑差闭锁)④零序方向保护⑤低压减载（带加速功能）⑥过负荷告警⑦母线绝缘监视⑧PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Uab、Ua、Ub、Uc、3U0、F②遥信：一个断路器（双位置遥信），六个开关遥信，弹簧未储能，压力异常报警，压力异常闭锁③遥脉：本线路有功，无功电度（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

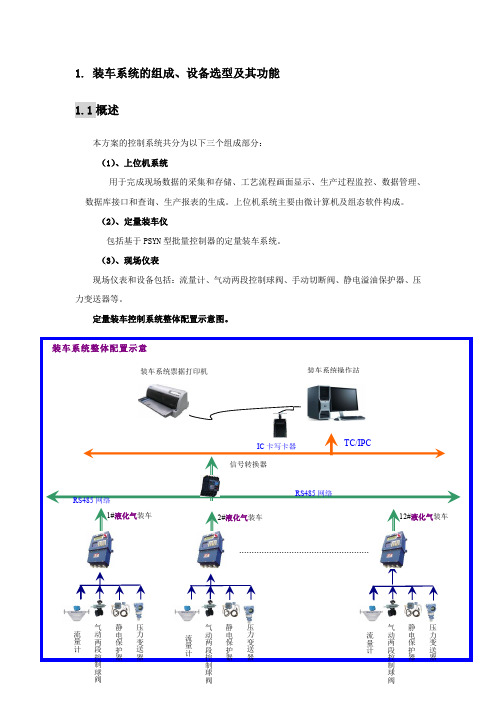

1. 装车系统的组成、设备选型及其功能1.1概述本方案的控制系统共分为以下三个组成部分：（1）、上位机系统用于完成现场数据的采集和存储、工艺流程画面显示、生产过程监控、数据管理、数据库接口和查询、生产报表的生成。

上位机系统主要由微计算机及组态软件构成。

（2）、定量装车仪包括基于PSYN 型批量控制器的定量装车系统。

（3）、现场仪表现场仪表和设备包括：流量计、气动两段控制球阀、手动切断阀、静电溢油保护器、压力变送器等。

定量装车控制系统整体配置示意图。

装车系统整体配置示意TC/IPC RS485网络 RS485网络 信号转换器 IC 卡写卡器 ....................................................2#液化气装车1#液化气装车 12#液化气装车装车系统操作站 装车系统票据打印机1.2上位机系统的配置及功能 1.2.1 上位机操作站的配置本系统共配置1套上位机，其配置如下：（1） 监控计算机：1套，HP 具体参数如下CPU ：酷睿双核3.0G内存：2G ，硬盘：500G光驱：16XDVD,网卡：10-100M 自适应操作键盘：平面薄膜式显示器：1台,22”液晶（2） 票据打印机：1台，EPSON 630K ，针打，可同时打印5联单（3） UPS 电源：1台型号：C3K说明：山特 3KVA ，30分钟在线式（4） RS-485/以太网协议转换器：1块型号：MB3480厂家：MOXA功能特点：将RS485通讯方式转换为以太网(4个以太网接口)通讯方式； 流量计 气动两段控制球阀 静电保护器 流量计 气动两段控制球阀 静电保护器 压力变送器 压力变送器压力变送器 流量计 气动两段控制球阀静电保护器（5）操作系统：WINDOWS XP PROFESSIONAL，正版1套（6）控制软件：提供上位机监控软件1套；销售管理及开票应用软件1套型号：SCADA-YNZC-JK（7）操作台：3组合开放式1.2.2 操作站的功能操作站共1台，用于工艺流程的操作及监视，设备状态的监视、设备故障的监视及确认，图形化动态显示，现场检测点的显示、检测和报警，工艺参数的设定、阀门的远程控制、过程趋势的显示及存储、故障及生产报表打印等。
