许继WXJ系列微机保护测控装置说明书

目录目录 (1)继电保护试验项目索引 (2)第一部分继电保护测试仪使用说明 (5)第一章装置特点与技术参数 (7)第二章装置硬件结构 (9)第三章单机操作模块功能说明 (13)第四章外接PC机操作说明 (26)第二部分继保软件操作说明 (27)第五章软件操作方法简介 (29)第六章交流试验 (31)第七章直流试验 (39)第八章状态系列Ⅰ (41)第九章谐波叠加试验 (45)第十章频率及高低周试验 (48)第十一章功率方向及阻抗试验 (52)第十二章同期试验 (56)第十三章整组试验Ⅰ和Ⅱ (61)第十四章距离和零序保护 (66)第十五章线路保护 (71)第十六章阻抗特性 (77)第十七章差动保护 (80)第十八章差动谐波 (88)第十九章 6-35KV微机线路保护综合测试 (91)附录1：外接电脑串行通信口的设置 (96)附录2：插接U盘等设备时设备驱动安装方法 (97)附录3：各种继电器的试验方法 (98)附录4：精度调整售后服务 (101)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。

注意：表格中“（单机）”指用继电保护测试仪的单机操作；“（PC）”指用Windows系统中运行的软件操作，适用于继电保护测试仪联PC机运行的软件。

( 继电器试验：继电保护类型测试项目建议试验的模块备注信号继电器相应的测试项目直流试验交直流试验若是要求交、直流混合输入的中间继电器，请在“交直流试验”模块中测试额定电流太小的信号继电器，可用测试仪的电压回路输出测试时间继电器中间继电器重合闸继电器其它直流电压、电流继电器电流继电器相应的测试项目交流试验可在“交流试验”专门的序分量模块中测试序分量继电器也可在“Ｉ－t特性”模块（PC软件）中测试反时限继电器过（欠）电压继电器序分量继电器同步检查（或相位比较）继电器反时限电流继电器差动继电器直流助磁特性差动试验、差动谐波（单机）差动继电器、差动谐波、交直流试验、谐波试验（PC）试验时请参考说明书中的“附录”正确接线谐波制动特性比例制动特性差动试验、交流试验（单机）差动继电器、交流试验（PC）功率（方向）继电器相应的测试项目功率阻抗、交流试验（单机）功率方向及阻抗、交流试验（PC）测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界阻抗继电器同期继电器相应的测试项目同期低周试验（单机）同期试验、交流试验（PC）“同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出频率继电器相应的测试项目同期低周试验（单机）频率及高低周（PC）单机试验选择“自动变频”方式时，能测试频率滑差定值( 微机保护试验：继电保护类型测试项目建议试验的模块备注线路保护多段过流相应的测试项目交流试验只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块过（欠）电压序分量电压电流频率装置功率方向保护重合闸及转换性故障相应的测试项目整组试验（单机）整组试验、线路保护、状态系列、6-35KV线路保护综合测试（PC）要求测试检同期和检无压，用Ux作为待并侧电压输出。

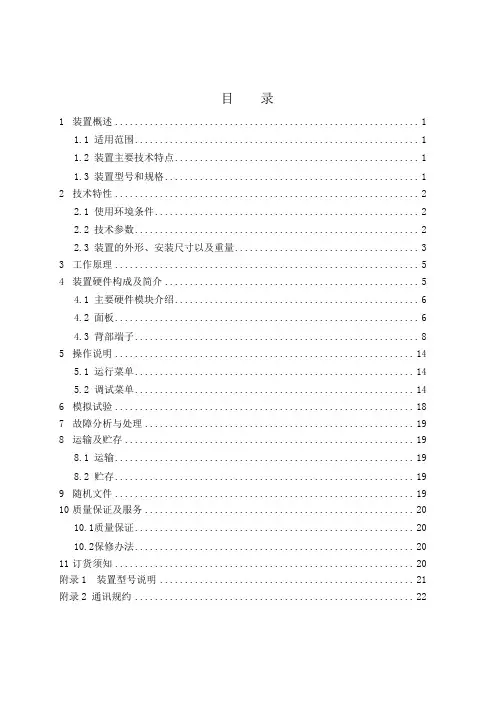

目录1装置概述 (1)1.1适用范围 (1)1.2装置主要技术特点 (1)1.3装置型号和规格 (1)2技术特性 (2)2.1使用环境条件 (2)2.2技术参数 (2)2.3装置的外形、安装尺寸以及重量 (3)3工作原理 (5)4装置硬件构成及简介 (5)4.1主要硬件模块介绍 (6)4.2面板 (6)4.3背部端子 (8)5操作说明 (14)5.1运行菜单 (14)5.2调试菜单 (14)6模拟试验 (18)7故障分析与处理 (19)8运输及贮存 (19)8.1运输 (19)8.2贮存 (19)9随机文件 (19)10质量保证及服务 (20)10.1质量保证 (20)10.2保修办法 (20)11订货须知 (20)附录1 装置型号说明 (21)附录2 通讯规约 (22)1装置概述CX-WXJ型微机小电流系统接地选线装置是我公司最新研制的智能选线装置，它适用于中性点不接地或经消弧线圈、电阻接地的运行方式系统（简称小电流接地系统），能够迅速准确地查找小电流系统单相接地线路。

我们在广泛征求用户意见的基础上，以16位单片机80C196为采集运算、逻辑判断和控制中心（CPU），以液晶显示器、信号灯指示、触摸按键和微型打印机为人机接口，采用最新技术和先进原理研制出新型微机小电流系统接地选线装置。

该装置具有操作简单，选线准确，运行可靠等特点。

该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口把各种故障信息传送至有关部门。

为现场运行人员提供了极大的方便。

1.1适用范围适用于各种电压等级，各种出线方式的小电流接地系统。

1.2装置主要技术特点1.2.1CPU采用INTEL80C196单片机，数据采集、运算、逻辑判断、控制输出等速度快，精度高，双“看门狗”（Watchdog）电路，抗干扰、自检及自恢复能力强；1.2.2采用128×64图形液晶显示器（LCD），中文菜单提示，显示信息丰富、直观；1.2.3微型打印机能及时打印输出接地信息；1.2.4智能化软件技术、原理先进、选线准确；1.2.5通过菜单提示和面板按键整定，调试和维护简单、方便；1.2.6实时显示系统时钟和母线电压的有效值；1.2.7可记忆瞬时接，区分母线和出线接地；1.2.8记忆、显示及打印的接地信息包括接地发生的时间、接地母线或接地线路；1.2.9接地给出告警信号，能及时通知运行人员；1.2.10有记忆功能，可存储多次最近发生的故障信息，掉电后信息不丢失；1.2.11可配置接地保护自动跳闸；1.2.12可配置通信接口（RS232或RS485）。

WYJ-821保护装置调试说明一、保护功能配置WPT-821微机PT 监测装置是以PLC 逻辑配置方式实现过电压保护、低电压保护、接地保护及PT 自动并列为基本配置的微机监测装置，主要适用于单母分段接线方式。

二、保护装置校验 1）开入量检查【（DC24V）开入试验】：将电源插件的DC24V-（n402）和CPU 插件的24V 地（n216）短接， 然后用电源插件DC24V+（n401）依次点CPU 插件的弱电开入端子，具体如下表在点这些开入的同时应该在装置的开入菜单中依次观察到0进入装1～02开入位由“0”变为“1”，当撤掉相应开入时，应由“1”变为“0”。

【DC220V(110V)开入试验】：将电源插件的“保护电源－”（n415）与CPU 插件的“开入公共负”（n232）短接，然后用“保护电源＋”（n414）依次点CPU 插件的强电开入端子，具体如下表：在点这些开入的同时应该在装置的开入菜单中依次观察到开入位由“0”变为“1”，当撤掉相应开入时，应由“1”变为“0”。

注意:将光标移到相应位上时,在装置液晶下方有相应开入定义说明。

2）开出检查开出试验：进入装置“传动”菜单，按确认键分别传动各个出口菜单，，观察到面板上的各信号灯与模拟断路器状态，同时用通灯或万用表测量相应接点。

*注：做“PT并列”与“PT解列”传动时，需按装置端子图将端子“+KM”与“-KM”分别接到+220V与-220V。

按下“复归”键，将表8-1所示的信号复归掉（PT并列信号除外），即说明复归继电器正常。

3）模拟量输入及相序检查（1）首先检查保护装置的零漂（不加任何交流量时的正常采样）值，每回路零漂应在±0.2V（A）范围内。

（2）分别对保护装置施加正序的电流电压，在“浏览”菜单中查看装置采集到的电流电压值，所显示的值误差分别为保护电流不能超过±2.5％，电压不超过±2.5％，测量电流不超过±0.2％（额定电流下），角度应满足正序及为0°，240°，120°。

XJ-6000系列保护装置使用说明书变电版Version1.00 浙江许继电气有限公司XJ-6000系列微机保护测控装置概述XJ-6000系列微机保护测控装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，此系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性、装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户普遍好评。

1、XJ-6000系列保护测控装置外形及开孔尺寸图1-1：外型图片1-2：开孔尺寸2、技术参数额定参数额定交流电压： 100V额定交流频率： 50 HZ额定交流电流： 5A或者1A（订货时说明）额定工作电压： AC/DC220V3、人机界面说明（以线路保护装置为例，其它参照线路保护装置）3-1:面板按键位置及功能：保护装置采用菜单提示和键盘操作相结合的人机对话方式，装置面板上有9个按键，7个指示灯和大屏幕液晶显示器。

■指示灯【分闸】断路器分闸位置指示灯，分位开入有信号时灯亮。

【合闸】断路器合闸位置指示灯，合位开入有信号时灯亮。

【通讯】装置通讯指示灯，点亮代表与上位机实现通信。

【故障】点亮代表装置出现事故跳闸，保护动作。

【告警】点亮代表装置出现故障告警。

【运行】装置运行指示灯，正常时每2秒闪烁一次。

【遥控】接入后台控制，灯亮表示接通后台，受后台遥控。

■按键【复位键】按此键复位【故障】或【告警】指示灯。

【取消键】按此键取消或退出本级菜单，返回上级菜单。

在设置修改后按此键可进入存储选择界面。

【确认键】按此键确认或在循环页面进入主菜单，或者进入下一级菜单。

【向上键】使光标上移。

【向下键】使光标下移。

【向左键】使光标左移，【向右键】使光标右移。

【加号键】在操作中增加数字。

【减号键】在操作中减小数字。

3-2:主显示界面上电后，装置上电或者从其它界面退出后均显示装置的主显示界面，共有2屏，按左、右键切换。

许继XJHK-21和XJHK-22微机保护说明书使用手册（Ver1.1）许继测控仪表有限公司感谢您选用许昌许继测控仪表XJHK-20系列产品。

我们建议在安装和使用之前请仔细阅读本手册。

请将本手册妥善存放，以备您将来的使用。

在安装装置之前请仔细阅读安全须知。

版权所有，未经本公司书面许可，此手册中的任何段落和章节均不得被摘抄、复制与传播。

本公司保留对手册所描述之产品规格修改的权利，恕不另行通知，订货之前，欢迎垂询以确定最新订货信息。

本手册不适用于未受训者，维护、安装工作只能由有资质的人完成。

目录1.装置简介 (2)1.1装置主要特点 (2)1.2装置主要功能 (2)1.3命名方法 (3)2.技术指标 (3)3.保护工作原理 (5)3.1二段定时限过流保护（速断） (5)3.2反时限过流保护 (5)3.3过负荷保护 (6)3.4定时限零序过流保护（XJHK-21） (6)3.5两段定时限零序过流保护（XJHK-22） (7)3.6三相一次重合闸（XJHK-21） (7)3.7低电压保护 (8)3.8过电压保护（XJHK-22） (8)3.9绝缘监察（XJHK-21） (8)3.10后加速保护（XJHK-21） (8)3.11低频减载（XJHK-21） (9)3.12两段式负序电流保护（XJHK-22） (9)3.13PT断线监视 (9)3.14控制回路断线 (10)3.15弹簧未储能告警 (10)3.16非电量（XJHK-22） (10)4.人机界面操作说明 (10)4.1显示屏和按键 (11)4.2菜单目录 (12)5.结构与外壳尺寸 (14)6.背部端子图 (15)7.保护定值清单 (16)注：本资料版权为许继测控仪表有限公司所有，受版权法的保护，使用仅限于许继测控的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。

1.装置简介XJHK-20系列综合智能监控装置是许继测控仪表有限公司自主研发生产，适用于10KV 的配电保护。

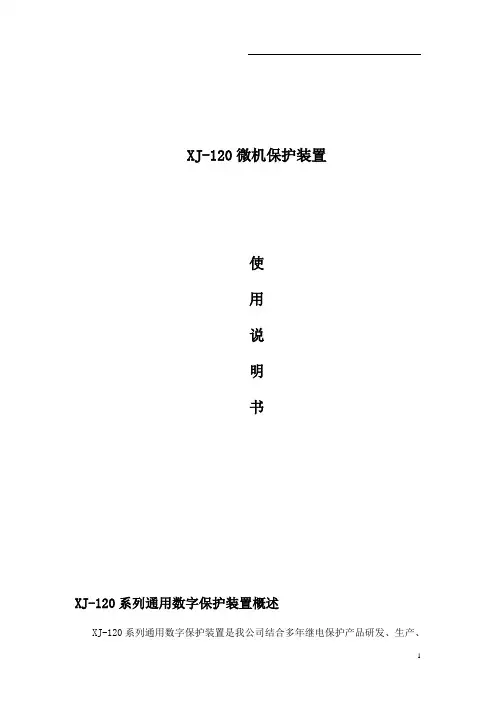

XJ-120微机保护装置使用说明书XJ-120系列通用数字保护装置概述XJ-120系列通用数字保护装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。

基于XJ-120系列通用数字保护装置，我公司形成了变电站综合自动化系统、开关站综合自动化系统、泵站自动化系统等成套产品。

并在多个变电站、泵站、开关站成功运行。

1．主要特点1.1 背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。

1.2强恶劣环境运行能力公司根据多年电力、水电、工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。

采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。

分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。

采用白色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。

1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。

设置多重软件、硬件看门狗，确保保护测控程序可靠运行。

1.4全分散系统设计系列保护测控装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套自动化管理系统组成站及自动化接口，并与各级调度系统接口。

许继电气保护装置说明书许继电气保护装置是一种用于电力系统中的保护设备，其主要功能是监测电力系统的运行状态，及时发现并隔离故障，保护电力设备的安全运行。

本说明书将详细介绍许继电气保护装置的工作原理、使用方法以及注意事项。

一、工作原理许继电气保护装置采用了先进的电气保护技术，通过对电力系统的电流、电压、频率等参数进行实时监测，判断电力系统是否存在故障。

当监测到故障时，保护装置会迅速发出信号，触发断路器等设备，将故障隔离，保护电力设备的安全运行。

二、使用方法1. 安装：将许继电气保护装置正确安装在电力系统的关键位置，确保其能够准确监测电力系统的运行状态。

2. 连接：将保护装置与电力系统的电流、电压、频率等传感器进行连接，确保传感器能够准确地将参数信息传递给保护装置。

3. 参数设置：根据电力系统的特点和要求，对保护装置进行参数设置，确保其能够准确判断电力系统的运行状态。

4. 监测：保护装置开始监测电力系统的运行状态，实时获取电流、电压、频率等参数信息。

5. 故障判断：当保护装置监测到电力系统存在故障时，会发出警报信号，并触发断路器等设备，将故障隔离。

6. 维护：定期对保护装置进行检查和维护，确保其正常工作。

三、注意事项1. 安全第一：在安装和维护保护装置时，务必遵循相关的安全操作规程，确保人员和设备的安全。

2. 参数设置准确：保护装置的参数设置直接影响其对电力系统的监测和判断能力，因此必须确保参数设置准确无误。

3. 定期维护：保护装置作为电力系统的重要组成部分，需要定期进行检查和维护，以确保其正常工作。

4. 专业操作：保护装置的安装和维护需要由专业人员进行操作，确保操作的准确性和可靠性。

总结：许继电气保护装置是电力系统中不可或缺的重要设备，它能够有效地保护电力设备的安全运行。

本说明书详细介绍了保护装置的工作原理、使用方法以及注意事项，希望能够帮助用户正确使用和维护保护装置，确保电力系统的安全稳定运行。

XJ-1000系列微机保护装置使用说明书Version1.0浙江许继电气有限公司XJ-1000系列通用数字保护装置概述XJ-1000系列通用数字保护装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。

基于XJ-1000系列通用数字保护装置，我公司形成了变电站综合自动化系统、水电站综合自动化系统，泵站自动化系统等成套产品。

并在多个变电站、水电站、泵站、开关站成功运行。

1．主要特点1.1 背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。

1.2强恶劣环境运行能力公司根据多年电力、水电、工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。

采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。

分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。

采用银色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。

1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。

设置多重软件、硬件看门狗，确保保护控制程序可靠运行。

1.4全分散系统设计XJ-1000系列保护装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套我公司的自动化管理系统组成站级自动化接口，并与各级调度系统接口。

第1节触摸屏微机继电保护测试仪手动试验1.1模块介绍手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。

1.2原理介绍在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。

1.3试验界面1.3.1模拟量设置区A．介绍包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。

要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的按钮，测试仪将开始按照初始设置的参数进行输出。

当开始输出后，我们可以通过三种方式来改变测试仪的输出。

第一种：直接变化某一输出参数若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。

第二种：按步长变化用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。

第三种：使用保持按钮按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试仪才会按照设置好的所有参数进行输出。

B．输入视图介绍L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；图1－1说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键菜单功能：触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。

在相位输入框中点击鼠标右键时，弹出此菜单。

其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。

XJ-2000系列电动机保护装置使用说明书浙江许继电气有限公司XJ-2000系列微机保护测控装置概述XJ-2000系列微机保护测控装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。

基于XJ-2000系列微机保护测控装置，我公司形成了变电站综合自动化系统、水电站综合自动化系统，火电厂综合自动化系统、泵站自动化系统等成套产品。

并在多个变电站、水电站、泵站、开关站成功运行。

1．主要特点：1.1 背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。

1.2强恶劣环境运行能力公司根据多年电力水电工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。

采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。

分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。

采用白色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。

1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。

设置多重软件、硬件看门狗，确保保护测控程序可靠运行。

1.4全分散系统设计系列保护测控装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套我公司的自动化管理系统组成站及自动化接口，并与各级调度系统接口。
