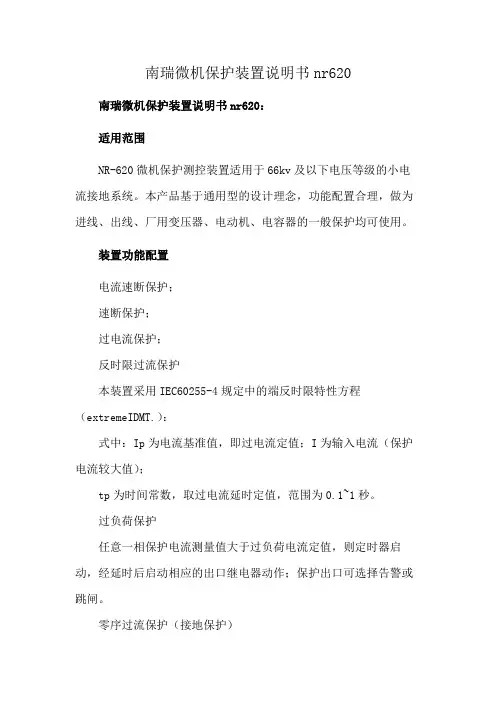

南瑞微机保护装置说明书nr620

南瑞微机保护装置说明书nr620

南瑞微机保护装置说明书nr620 南瑞微机保护装置说明书nr620：适用范围NR-620微机保护测控装置适用于66kv及以下电压等级的小电流接地系统。

本产品基于通用型的设计理念，功能配置合理，做为进线、出线、厂用变压器、电动机、电容器的一般保护均可使用。

装置功能配置电流速断保护；速断保护；过电流保护；反时限过流保护本装置采用IEC60255-4规定中的端反时限特性方程（extremeIDMT.）：式中：Ip为电流基准值，即过电流定值；I为输入电流（保护电流较大值）；tp为时间常数，取过电流延时定值，范围为0.1~1秒。

过负荷保护任意一相保护电流测量值大于过负荷电流定值，则定时器启动，经延时后启动相应的出口继电器动作；保护出口可选择告警或跳闸。

零序过流保护（接地保护）当零序电流测量值大于零序过流定值时，启动定时器，经延时后启动相应的出口继电器动作；保护出口可选择告警或跳闸。

负序过流保护（反相保护）当负序电流测量值大于零序过流定值时，启动定时器，经延时后启动相应的出口继电器动作；过电压、欠电压保护功能可整定为告警信号或跳闸出口。

零序过电压保护功能可整定为告警信号或跳闸出口。

母线绝缘监察功能当母线绝缘下降时发出告警信号。

非电量保护装置有5个非电量输入：温度异常告警、轻瓦斯告警、*温跳闸、重瓦斯跳闸、防护栏打开跳闸。

TA断线自检TV断线自检装置故障自检故障记录功能：具有8组可掉电保持的故障记录RS-485通讯功能工作环境条件环境温度：-10～+55℃相对湿度:不大于95%，无凝露大气压力:80～110kPa其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施试验的标准大气条件:环境温度:+15～+35℃相对湿度:45%～75%大气压力:86～106kPa储藏及运输：-25～+70℃额定电气参数工作电源：AC/DC220V，允许偏差-20%，+15%额定电流：频率：50Hz主要技术指标整定范围及误差：电流保护整定范围：0.5~50A，误差不*过±3%或0.0**整定步长：0.01A零序电流整定范围：0.1~**，误差不*过±3%或0.02A整定步长：0.01A电压整定范围：5~150V，误差不*过±3%整定步长：0.01V时间整定范围：0.1~99.99s，误差不*过±1%或35ms整定步长：0.01s过流反时间常数整定范围：0.1-1S，误差不*过±3%或100ms 电流速断出口动作时间：≤35ms(1.5倍动作电流)非电量保护出口动作时间：≤35ms装置功耗：交流电流回路：不大于1VA/相交流电压回路：不大于1VA/相直流电压回路：正常工作时，不大于10W保护动作时，不大于15W过载能力：电流回路：2倍额定电流可长期工作10倍额定电流允许10S20倍额定电流允许1S电压回路：1.2倍额定电压可长期工作1.5倍额定电压允许10S触点容量：在直流感性负荷回路中(C/R=7ms),电压不*过250VDC，且电流不过2.触头断开容量为50W；在交流回路(COSΦ=0.4，电压不*过250VAC，且电流不*过4A)中，触头断开容量为600VA；在阻性负荷回路中(交直流电压不*过250V，电流不*过10A)中，触点较大断开容量1500VA/400W。

PMC-6510微机型保护测控装置用户说明书_V2.1_131230

PMC-6510微机型保护测控装置用户说明书_V2.1_131230

目
1
录
装置简介 ................................................................................................................................................. 1 1.1 概述 ................................................................................................................................................. 1 1.2 产品特点 ........................................................................................................................................ 1 1.3 基本功能 ........................................................................................................................................ 1 1.4 产品使用 ........................................................................................................................................ 2 2 技术指标 ................................................................................................................................................. 2 2.1 工作环境条件 ............................................................................................................................... 2 2.2 额定参数 ........................................................................................................................................ 2 2.3 精度及误差 ....................................................................................................... 2 2.4 遥信分辨率 .................................................................................................................................... 3 2.5 过载能力 ........................................................................................................................................ 3 2.6 继电器输出 .................................................................................................................................... 3 2.7 开关量输入 .................................................................................................................................... 3 2.8 电气绝缘性能 ............................................................................................................................... 3 2.9 机械性能 ........................................................................................................................................ 3 2.10 电磁兼容性能 ............................................................................................................................... 3 3 功能说明 ................................................................................................................................................. 4 3.1 保护功能 ........................................................................................................................................ 4 3.1.1 速断保护 .................................................................................................................................... 4 3.1.2 复合电压元件 ........................................................................................................................... 4 3.1.3 限时速断 .................................................................................................................................... 4 3.1.4 定时限过流 ............................................................................................................................... 4 3.1.5 反时限过流保护 ....................................................................................................................... 5 3.1.6 过热保护 .................................................................................................................................... 5 3.1.7 过负荷保护 ............................................................................................................................... 6 3.1.8 起动时间过长保护 .................................................................................................................. 6 3.1.9 堵转保护 .................................................................................................................................... 6 3.1.10 充电保护................................................................................................................................ 6 3.1.11 零序过流保护(I、II 段) ...................................................................................................... 7 3.1.12 负序过流保护 ....................................................................................................................... 7 3.1.13 过压保护................................................................................................................................ 7 3.1.14 低压保护................................................................................................................................ 7 3.1.15 低周减载................................................................................................................................ 8 3.1.16 电容器差压保护 .................................................................................................................. 8 3.1.17 绝缘监视................................................................................................................................ 8 3.1.18 TV 断线.................................................................................................................................. 8 3.1.19 跳闸回路监视 ....................................................................................................................... 9 3.1.20 重要遥信处理 ....................................................................................................................... 9 3.2 测量监视功能 ............................................................................................................................... 9 3.2.1 测量............................................................................................................................................. 9 3.2.2 遥信功能 .................................................................................................................................. 10 3.3 控制功能 ...................................................................................................................................... 10

南瑞NR600GV1.20说明书.

南瑞NR600GV1.20说明书.
产品应具有承受 GB/T14537 中规定的严酷等级为 1 级的冲击耐久能力。 2.3.14 承受碰撞能力 产品应具有承受 GB/T14537 中规定的严酷等级为 1 级的碰撞能力。 2.3.15 耐湿热性能
产品在最高温度为 40℃，检验周期为两周期（48h）的条件下，经交变湿热检验，在检验结 束前 2h 内，用电压等级为 500V 的测试仪器，测定 2.3.7 条规定部位的绝缘电阻，不小于 1.5MΩ， 测定 2.3.8 规定部位的介质强度，检验电压为规定值的 75%。 2.3.16 承受脉冲群干扰能力
产品能承受 GB/T14598.13 规定的频率为 1MHz 及 100kHz 脉冲群干扰，第一个半波电压幅值 共模为 2.5kV，差模为 1.0kV。 2.3.17 承受静电放电干扰能力
-8-

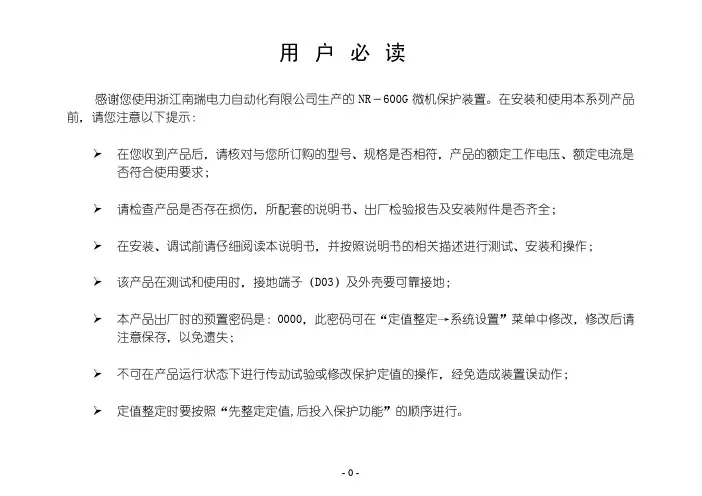

产品能承受 GB/T14598.14 中规定的严酷等级为Ⅲ级的静电放电干扰。 2.3.18 承受辐射电磁场干扰能力0G 微机保护装置。在安装和使用本系列产品 前，请您注意以下提示：
¾ 在您收到产品后，请核对与您所订购的型号、规格是否相符，产品的额定工作电压、额定电流是 否符合使用要求；
¾ 请检查产品是否存在损伤，所配套的说明书、出厂检验报告及安装附件是否齐全； ¾ 在安装、调试前请仔细阅读本说明书，并按照说明书的相关描述进行测试、安装和操作； ¾ 该产品在测试和使用时，接地端子（D03）及外壳要可靠接地； ¾ 本产品出厂时的预置密码是：0000，此密码可在“定值整定→系统设置”菜单中修改，修改后请
注意保存，以免遗失； ¾ 不可在产品运行状态下进行传动试验或修改保护定值的操作，经免造成装置误动作； ¾ 定值整定时要按照“先整定定值,后投入保护功能”的顺序进行。
-0-
目录
一 概述 ................................................................... - 3 1.1 适用范围 .............................................................- 3 1.2 装置功能配置 .........................................................- 3 -

NR600微机综合保护装置V1.02

NR600微机综合保护装置V1.02
➢ 请检查产品是否存在损伤，所配套的说明书、出厂检验报告、合 格证、接线端子台及安装附件是否齐全；
➢ 在安装、调试前请仔细阅读本说明书，并按照说明书的相关描述 进行测试、安装和操作；
➢ 该产品由电子器件构成，为防止装置损坏，严禁私自拆卸装置插 件及带电插拔外部接线端子；
➢ 请使用合格的测试仪器和设备对装置进行试验和检测； ➢ 该产品在测试和使用时，接地端子（B03）及外壳要可靠接地； ➢ 产品安装完毕后，请仔细检查接线，确定正确后方可通电调试，
以免造成产品的损坏； ➢ 本产品出厂时的密码是：0000，此密码可在“定值整定→系统设
置”菜单中修改，修改后请注意保存，以免遗失； ➢ 不可在产品运行状态下进行传动试验或修改保护定值的操作； ➢ 定值整定时要“先整定定值,后投入保护功能”以免造成误动作。
目录
1.1 适用范围 ............................................................................................................................................ - 2 1.2 装置功能配置 .................................................................................................................................... - 2 二、技术参数...............................................................................................................................................- 3 2.1 工作环境条件 .................................................................................................................................... - 3 2.2 额定电气参数 .................................................................................................................................... - 3 2.3 主要技术指标 .................................................................................................................................... - 3 三、保护动作原理 .......................................................................................................................................- 4 四、结构和开孔尺寸 ...................................................................................................................................- 5 五、背板接线端子定义 ...............................................................................................................................- 7 六、操作指南...............................................................................................................................................- 7 6.1 面板说明............................................................................................................................................. - 7 6.2 主菜单................................................................................................................................................. - 8 6.3 采样数据............................................................................................................................................. - 8 6.4 定值整定............................................................................................................................................. - 9 6.5 时钟................................................................................................................................................... - 10 6.6 历史事件........................................................................................................................................... - 10 6.7 传动试验........................................................................................................................................... - 10 七、定值清单 ............................................................................................................................................. - 11 八、调试大纲.............................................................................................................................................- 12 8.1 装置通电前的检查........................................................................................................................... - 12 8.2 装置接线说明................................................................................................................................... - 12 8.3 装置通电检查................................................................................................................................... - 13 8.4 开入、开出回路的检查................................................................................................................... - 13 8.5 定值的设置....................................................................................................................................... - 13 8.6 整组试验........................................................................................................................................... - 13 8.7 其它注意事项 .................................................................................................................................. - 13 九、常见故障排除 .....................................................................................................................................- 13 十、三包服务.............................................................................................................................................- 14 十一、接线原理图 .....................................................................................................................................- 14 -

NR600微机综合保护装置V1.02

NR600微机综合保护装置V1.02
-1-
一 概述
1.1 适用范围
NR-600 微机综合保护装置适用于 66kV 及以下电压等级的小电流接地系统，可作为进线、馈 线及厂用变压器的电流、接地、非电量保护。
1.2 装置功能配置
1.2.1 三相三段式过电流保护：电流速断保护﹑限时速断保护、过电流保护 分别用于三种不同严重程度的故障情况。各段保护均可分别投退，保护定值及动
11适用范12装置功能配21工作环境条22额定电气参23主要技术指61面板说62主菜63采样数66历史事67传动试81装置通电前的检82装置接线说83装置通电检84开入开出回路的检86整组试87其它注意事概述11适用范围nr600微机综合保护装置适用于66kv及以下电压等级的小电流接地系统可作为进线馈线及厂用变压器的电流接地非电量保12装置功能配置121三相三段式过电流保护
➢ 请检查产品是否存在损伤，所配套的说明书、出厂检验报告、合 格证、接线端子台及安细阅读本说明书，并按照说明书的相关描述 进行测试、安装和操作；
➢ 该产品由电子器件构成，为防止装置损坏，严禁私自拆卸装置插 件及带电插拔外部接线端子；
➢ 请使用合格的测试仪器和设备对装置进行试验和检测； ➢ 该产品在测试和使用时，接地端子（B03）及外壳要可靠接地； ➢ 产品安装完毕后，请仔细检查接线，确定正确后方可通电调试，

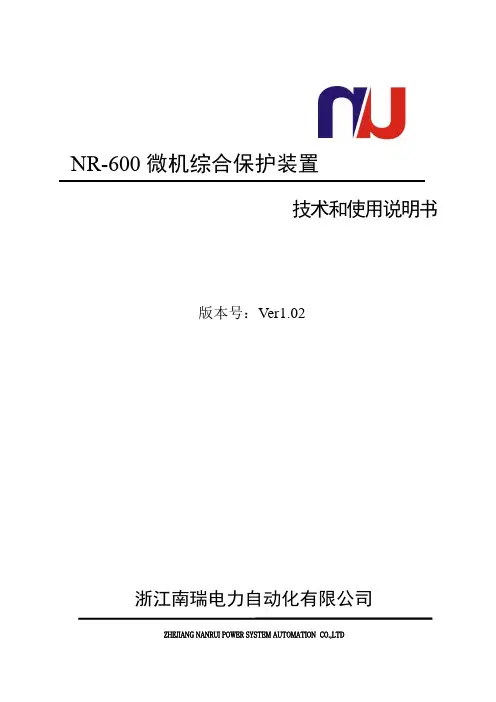

NR-600 微机综合保护装置
技术和使用说明书
版本号：Ver1.02
浙江南瑞电力自动化有限公司
用户必读
感谢您使用浙江南瑞电力自动化有限公司生产的 NR－600 微机综合 保护装置。在安装和使用本列产品前，请您注意以下提示：
➢ 在您收到产品后，请核对与您所订购的型号、规格是否相符，产 品的额定工作电压、额定电流是否符合使用要求；

微机保护装置技术说明书

微机保护装置技术说明书

微机线路及逆功率综合保护测控装置技术说明书西安西电自动化控制系统有限公司目录1.概述.................................................................................................................................................. . (3)2.主要特点及功能 (3)3.技术参数 (4)3.1机械及环境参数 (4)3.2额定电气参数 (4)3.3主要技术指标 (4)4装置硬件说明 (5)5软件说明……............................................................................................................................................ .. 66基本保护配置 (10)7主要测控功能 (11)8装置整定内容 (12)8.1定值整定清单 (12)8.2开入量参数整定 (13)8.3开出量参数整定 (14)9主要保护功能原理 (15)9.1低压方向闭锁三段式电流保护 (15)9.2过负荷保护 (18)9.3三相一次重合闸、后加速 (18)9.4低频减载 (19)9.5 低电压 (19)9.6两段零序过流保护（Ⅰ段I0、Ⅱ段I0） (20)9.7零序过压保护 (20)9.8逆功率保护 (21)9.9非电量保护 (21)9.10 TV监测 (21)9.11 TA监测 (22)9.12控制回路断线告警 (23)9.13装置故障告警 (24)10装置背板端子定义及接线示意 (24)1概述IHD6201、IHD6224微机综合保护测控装置是西安西电自动化控制系统有限责任公司在总结了现有系列产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统的需求自主研制和生产的产品。

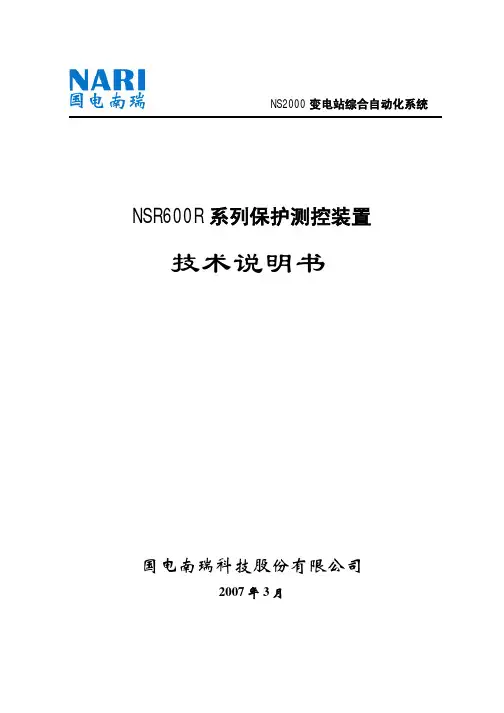

NSR600R系列保护测控装置技术说明书

NSR600R系列保护测控装置技术说明书

NSR600R 系列保护测控装置技术说明书
4.1.15 CT 断线 ............................................................ 18 4.2 对时功能 ................................................................. 18 4.3 测控原理 ................................................................. 18 4.3.1 4.3.2 4.3.3 4.3.4 第五章 遥测采集和计算..................................................... 18 遥信采集........................................................... 19 遥控输出........................................................... 19 谐波分析........................................................... 19
9.1 装置功能 ................................................................. 32 9.2 原理框图 ................................................................. 33 9.2.1 9.2.2 9.2.3 第十章 NSR641R 原理框图 ................................................... 33 NSR646R 原理框图 ................................................... 42 NSR642R 原理框图 ................................................... 42

大微机综合保护装置说明书

大微机综合保护装置说明书

微机综合保护管理装置使用说明V1.01目录一、系统 (1)1.1 概述 (1)1.2 主要特点 (1)二、技术参数 (1)2.1 辅助电源 (2)2.2 输入信号 (3)三、产品说明 (3)3.1按键定义 (3)3.2信号灯说明 (3)3.3 开孔尺寸 (4)四、监控功能 (4)4.1 电气量测量功能 (4)4.2 开关量输入及输出 (5)4.3 辅助模拟量输出功能(4－20mA标准) (5)4.4通信功能 (5)4.5事件记录功能 (5)4.6 PT、CT变比设置 (5)五、线路综合保护装置 (6)5.1 装置功能 (6)5.2线路综合保护装置人机操作说明 (12)5.3线路综合保护装置接线图 (16)六、变压器保护装置 (16)6.1装置功能 (16)6.2 变压器保护人机操作说明 (21)6.3变压器保护接线原理图 (25)七、电动机保护装置 (26)7.1 装置功能 (26)7.2 电动机保护人机操作说明 (32)7.3电动机保护器接线原理图 (36)八、电容器保护装置 (36)8.1 装置功能 (36)8.2 电容器保护人机操作说明 (42)8.3电容器保护器接线原理图 (46)九、电流保护装置 (46)9.1装置功能 (46)9.2 电流保护人机操作说明 (49)9.3电流保护器接线原理图 (53)十、电压保护装置 (53)10.1 装置功能 (53)10.2 电压保护人机操作说明 (55)10.3电压保护接线原理图 (59)附表一、测量数据区数据点表 (60)附表二、数据控制区数据点表 (60)附表三、保护数据区数据点表 (61)附表四、系统数据区数据点表 (62)附表五、厂家数据区数据点表 (62)附表六、厂家数据区数据点表 (63)微机综合保护装置一、系统1.1 概述微机综合保护装置系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。

装置适应于110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。

ESA200L系列微机保护说明书(V2.01)

ESA200L系列微机保护说明书(V2.01)

ESA211L 数字式线路保护测控装置..................................................................................................................... 10 一 、功能配置.......................................................................................................................................................10 二 保护原理说明...................................................................................................................................................10 2.1 三段式相间过流保护.................................................................................................................................10 2.2 三段式零序过电流保护.............................................................................................................................10 2.3 反时限元件.................................................................................................................................................10 2.4 过负荷元件.................................................................................................................................................11 2.5 三相一次重合闸.........................................................................................................................................11 2.6 相间合闸加速保护.....................................................................................................................................11 2.7 低压解列.....................................................................................................................................................11 2.8 PT 断线检测................................................................................................................................................12 2.9 数据记录.....................................................................................................................................................12 2.10 遥信、遥测、遥控功能...........................................................................................................................12 三、整定及压板.....................................................................................................................................................12 3.1 整定值清单及说明.....................................................................................................................................12 3.2 软压板清单及说明.....................................................................................................................................13 四、保护原理接线图.............................................................................................................................................15 ESA221L 数字式变压器保护测控装置................................................................................................................. 15 一、功能配置.........................................................................................................................................................15 二、保护原理说明.................................................................................................................................................15 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 三段式相间过流保护.................................................................................................................................15 三段式零序过电流保护.............................................................................................................................15 反时限元件.................................................................................................................................................15 过负荷元件.................................................................................................................................................16 低压解列.....................................................................................................................................................16 PT 断线检测................................................................................................................................................16 非电量保护.................................................................................................................................................16 数据记录.....................................................................................................................................................16

微机保护装置技术说明书

微机保护装置技术说明书

微机线路及逆功率综合保护测控装置技术说明书西安西电自动化控制系统有限公司1目录1.概述 (3)2.主要特点及功能 (3)3.技术参数 (4)3.1机械及环境参数 (4)3.2额定电气参数 (4)3.3主要技术指标 (4)4装置硬件说明 (5)5软件说明 (6)6基本保护配置 (10)7主要测控功能 (11)8装置整定内容 (12)8.1定值整定清单 (12)8.2开入量参数整定 (13)8.3开出量参数整定 (14)9主要保护功能原理 (15)9.1低压方向闭锁三段式电流保护 (15)9.2过负荷保护 (18)9.3三相一次重合闸、后加速 (18)9.4低频减载 (19)9.5 低电压 (19)9.6两段零序过流保护（Ⅰ段I0、Ⅱ段I0） (20)9.7零序过压保护 (20)9.8逆功率保护 (21)9.9非电量保护 (21)9.10 TV监测 (21)9.11 TA监测 (22)9.12控制回路断线告警 (23)9.13装置故障告警 (24)10装置背板端子定义及接线示意 (24)1概述IHD6201、IHD6224微机综合保护测控装置是西安西电自动化控制系统有限责任公司在总结了现有系列产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统的需求自主研制和生产的产品。

本系列装置采用了计算机技术、电力自动化技术、通讯技术等多种高新技术，集保护、测量、控制、监测、通讯、事件记录、故障录波、远程I/O等多种功能于一体。

可就地安装在开关柜上或集中组屏，是构成变配电所和发电厂厂用电综合自动化系统的理想智能终端装置。

2主要特点及功能2.1保护功能齐备：各型号保护功能齐备，并可按照用户要求进行定制。

2.2逻辑功能：各保护功能和继电器出口具有逻辑组态功能，可按用户要求进行设定，可设保护动作信号量输出功能；开关量可通过设定实现非电量保护功能；开关量可实现闭锁保护功能。

MTPR-650Hb型微机主变后备保护装置用户手册(V2.02.01)

MTPR-650Hb型微机主变后备保护装置用户手册(V2.02.01)
满足以上任一条件延时(可整定)报 PT 断线，断线消失后返回。 ¾ Y-Y 方式接线
电流最大的一相，其电流值小于最大负荷电流（取过负荷电流定值）。 ① |Ua+Ub+Uc|>7V 时，且最大线电压和最小线电压的模差大于 18V 时,认为一相或 两相 PT 断线； ② |Ua+Ub+Uc∣> 7V，最小线电压小于 18V；用于检测两相断线。 ③ MAX{Uab，Ubc，Uca}<7V 且最大相电流大于 0.1In 时，认为 PT 三相断线。
通信规约
1.2.5 GPS 对时功能
3
MTPR-650Hb 型微机主变后备保护装置用户手册
WLD[K]-JY-228-2010
装置可以通过RS485差分电平接收GPS硬时钟分对时（或秒对时），同后台监控系统配合， 可以完成GPS的精确对时。
1.2.6 装置特点 采用了32位DSP微处理器 实时多任务操作系统及C++编程技术，可实现在线编程 双屏显示（液晶汉化显示和数码管显示），方便运行人员巡检 2路4～20mA直流量输出，可灵活设置成对应任一电气量(如电流、电压、功率、频率等) 可采集2路4～20mA直流量，完成对温度、压力等非电量的测量，可实现在线监测 具有电能质量分析功能，具有完善的谐波分析功能 集成了完善的表计功能，具有计量功能 硬件互换性好，方便用户维护及减少备件的数量 保护出口继电器可灵活配置，方便用户使用 采用6U、19/3英寸标准机箱，后插式结构，可就地安装在开关柜上或集中组屏
因数、电网频率、非电量测量等 遥信量：装置共有19路开入量，其中：16路为外部采集，3路为内部采集
1.2.4 通讯功能 两路标准RS485多机通讯端口 两路工业以太网口端口 支持单网、双网通讯，能够完全实现网络的冗余互备 IEC-60870-5-103（RS485通讯模式）、IEC-60870-5-104（工业以太网通讯模式）标准

NR600V1.17说明书-A5

NR600V1.17说明书-A5

微机综合保护装置1用户必读感谢您使用浙江南瑞电力自动化有限公司生产的NR－600微机综合保护装置。

在安装和使用本系列产品前，请您注意以下提示：在您收到产品后，请核对与您所订购的型号、规格是否相符，产品的额定工作电压、额定电流是否符合使用要求；请检查产品是否存在损伤，所配套的说明书、出厂检验报告、合格证、接线端子排及安装附件是否齐全；在安装、调试前请仔细阅读本说明书，并按照说明书的相关描述进行测试、安装和操作；该产品由电子器件构成，为防止装置损坏，严禁私自拆卸及带电插拔外部接线端子；请使用合格的测试仪器和设备对装置进行试验和检测；该产品在测试和使用时，接地端子（B03）及外壳要可靠接地；产品安装完毕后，请仔细检查接线，确定正确后方可通电调试，以免造成产品的损坏；本产品出厂时的预置密码是：0000，此密码可在“定值整定→系统设置”菜单中修改，修改后请注意保存，以免遗失；不可在产品运行状态下进行传动试验或修改保护定值的操作；定值整定时要“先整定定值,后投入保护功能”以免造成误动作。

目录一概述 ......................................................................................................................................................................... - 3 -1.1适用范围 (3)1.2装置功能配置 (3)二、技术参数 ............................................................................................................................................................... - 5 -2.1工作环境条件 (5)2.2额定电气参数 (5)2.3主要技术指标 (6)三、保护动作原理 ....................................................................................................................................................... - 8 -3.1电流速断保护 (8)3.2限时速断保护 (8)3.3过电流保护 (9)3.4过负荷告警 (9)3.5零序过流保护 (9)3.6CT断线 (10)四、结构和开孔尺寸NR-600微机综合保护装置采用嵌入式结构的标准机箱。

ref610操作手册

ref610操作手册
3断路器失灵保护用于断路器状态监视的跳闸计数器可能将告警信号传送到信号输出端的跳闸回路监控跳闸闭锁功能馈线保护继电器ref610操作手册四个精确的电流输入用户可选额定频率5060hz三个常开功率输出接点可选io模块上有两个转换信号输出接点和三个额外的转换信号输出接点输出接点功能可自由配置用于实现所需的功能可选io模块上有两个电气隔离开关量输入和三个可选电气隔离开关量输入故障录波模块录波时间5秒800hz采样率可由一个或几个内部或开关量输入信号触发记录四个模拟量通道和多达八个用户可选开关量通道采样率可调非易失性记忆芯片可用于保存多达100个带有时间标记的事件代码故障录波模块数据最后五个带有时间标记的事件的记录数据自动重合闸次数和保护起动及跳闸次数显示瞬间电源故障状态的运行指示信息以及led指示灯带有字母和数字的液晶屏显示以及操作按钮的人机界面hmi八个可自由定义告警指示灯在iec或ansi模式下均显示运行指示信息支持多国语言用于人机界面的用户可选密码保护一次侧电流值显示需量值所有整定值均可通过pc机进行更改前端光通讯连接
2. 安全信息 ............................................................................................ 8
3. 说明 .................................................................................................... 9 3.1. 人机界面特点 ............................................................................................. 9 3.1.1. 前面板 .............................................................................................. 9 3.1.2. 显示器 .............................................................................................. 9 3.1.2.1. 上电时的显示器测试 ......................................................... 9 3.1.2.2. 显示模式 .......................................................................... 10 3.1.2.3. 显示器背光 ...................................................................... 10 3.1.2.4. 如何调节显示器对比度 .................................................... 11 3.1.3. 如何使用按钮 ................................................................................. 11 3.1.4. 主菜单 ............................................................................................ 12 3.1.5. 子菜单 ............................................................................................ 12 3.1.6. 人机界面密码 ................................................................................. 13 3.1.7. SPA 密码 ........................................................................................ 14 3.1.8. 如何选择语言 ................................................................................. 14 3.1.9. 如何设置实时时钟 ......................................................................... 15 3.1.10. 复置跳闸闭锁功能 ....................................................................... 16 3.1.11. 在 IEC 和 ANSI 模式下的运行指示 ............................................... 17 3.1.12. 如何在前面板连接和背板连接之间切换 ...................................... 17 3.1.12.1. 用于前面板通讯 LEDs 指示灯 ....................................... 18 3.1.13. 如何选择背板通讯协议 ................................................................ 18 3.2. 人机界面操作级 ....................................................................................... 19 3.2.1. 用户级 ............................................................................................ 19 3.2.1.1. 用户级菜单组 .................................................................. 19 3.2.1.2. 如何监视测量值 ............................................................... 20 3.2.1.3. 如何监视记录数据 ........................................................... 21 3.2.1.4. INFO ................................................................................ 22 3.2.2. 技术级 ............................................................................................ 23 3.2.2.1. 参数菜单系统 .................................................................. 23 3.2.2.2. 如何修改设置 .................................................................. 23
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

用户必读感您使用中国•南宏电力科技生产的NR－610微机综合保护装置。

在安装和使用本列产品前，请您注意以下提示：➢在您收到产品后，请核对与您所订购的型号、规格是否相符，产品的额定工作电压、额定电流是否符合使用要求；➢请检查产品是否存在损伤，所配套的说明书、出厂检验报告、合格证、接线端子台及安装附件是否齐全；➢在安装、调试前请仔细阅读本说明书，并按照说明书的相关描述进行测试、安装和操作；➢该产品由电子器件构成，为防止装置损坏，严禁私自拆卸装置插件及带电插拔外部接线端子；➢请使用合格的测试仪器和设备对装置进行试验和检测；➢该产品在测试和使用时，接地端子（E03）及外壳要可靠接地；➢产品安装完毕后，请仔细检查接线，确定正确后方可通电调试，以免造成产品的损坏；➢本产品出厂时的密码是：0000，此密码可在“定值整定→系统设置”菜单中修改，修改后请注意保存，以免遗失；➢不可在产品运行状态下进行传动试验或修改保护定值的操作；➢定值整定时要“先整定定值,后投入保护功能”以免造成误动作。

目录一概述............................................................................... - 1 -1.1适用围.. (1)1.2装置功能配置 (1)二、技术参数 .......................................................................... - 4 -2.1工作环境条件 (4)2.2额定电气参数 (5)2.3主要技术指标 (5)三、保护动作原理 ...................................................................... - 8 -四、结构和开孔尺寸 ................................................................... - 12 -五、背板接线端子定义.................................................................. - 14 -六、操作指南 ......................................................................... - 15 -6.1面板说明 (15)6.2主菜单 (17)6.3采样数据 (17)6.4定值整定 (20)6.5时钟 (20)6.6历史事件 (21)6.7传动试验 (22)七、定值清单 ......................................................................... - 24 -八、调试大纲 ......................................................................... - 27 -8.1装置通电前的检查 (27)8.2装置接线说明 (29)8.3装置通电检查 (30)8.4开入、开出回路的检查 (30)8.5模拟量检查 (30)8.6保护定值设置 (31)8.7整组试验 (31)8.8其它注意事项 (31)九、常见故障排除 ..................................................................... - 32 -十、三包服务 ......................................................................... - 33 -十一、接线原理图 ..................................................................... - 33 -一 概述1.1 适用围NR-610微机保护测控装置适用于66kv 及以下电压等级的小电流接地系统。

本产品基于通用型的设计理念，功能配置合理，做为进线、出线、厂用变压器、电动机、电容器的一般保护均可使用。

1.2 装置功能配置1.2.1电流速断保护；1.2.2限时速断保护；1.2.3过电流保护：过电流保护（即过流保护III 段）可选反时限动作特性，当使用反时限延时的时候，延时整定围为0.1~1S 。

本装置采用IEC60255-4规定中的极端反时限特性方程（extreme IDMT.）：式中：Ip 为电流基准值，即过电流定值；I 为输入电流（保护电流最大值）；p I I t T p1)/(802-=tp为时间常数，取过电流延时定值，围为0.1~1秒。

下表所列为反时限延时的典型值：1.2.4 过负荷保护任意一相保护电流测量值大于过负荷电流定值，则定时器启动，经延时后启动相应的出口继电器动作；保护出口可选择告警或跳闸。

1.2.5 零序过流保护（接地保护）当零序电流测量值大于零序过流定值时，启动定时器，经延时后启动相应的出口继电器动作；保护出口可选择告警或跳闸。

1.2.6 过电压、欠电压保护功能可整定为告警信号或跳闸出口。

1.2.7 零序过电压保护功能可整定为告警信号或跳闸出口。

1.2.8 母线绝缘监察功能当母线绝缘下降时发出告警信号。

1.2.9 非电量保护装置设有四个非电量输入接点，分别是：温度异常告警、轻瓦斯告警、超温跳闸、重瓦斯跳闸。

1.2.10 TA断线自检1.2.11 TV断线自检1.2.12 装置故障自检1.2.13 故障记录功能：具有8组可掉电保持的故障记录1.2.14 RS-485通讯功能二、技术参数2.1 工作环境条件环境温度：-10～+55℃相对湿度:不大于95%，无凝露大气压力:80～110kPa其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施试验的标准大气条件:环境温度: +15～+35℃相对湿度:45%～75%大气压力:86～106kPa储藏及运输：-25～+70℃2.2 额定电气参数工作电源： AC/DC 220V，允许偏差 -20%，+15%额定电流： 5A频率： 50Hz2.3 主要技术指标2.3.1 整定围及误差：电流保护整定围：0.5~50A，误差不超过±3%或0.05A 整定步长：0.01A零序电流整定围：0.1~5A，误差不超过±3%或0.02A 整定步长：0.01A电压整定围：5~150V，误差不超过±3% 整定步长：0.01V时间整定围：0.1~99.99s，误差不超过±1%或35ms 整定步长：0.01s过流反时限时间常数整定围：0.1-1S，误差不超过±3%或100ms2.3.2 电流速断出口动作时间：≤35ms (1.5倍动作电流)非电量保护出口动作时间：≤35ms2.3.3 装置功耗：交流电流回路：不大于1VA/相交流电压回路：不大于1VA/相直流电压回路：正常工作时，不大于10W保护动作时，不大于15W2.3.4 过载能力：电流回路：2倍额定电流可长期工作10倍额定电流允许10S20倍额定电流允许1S电压回路：1.2倍额定电压可长期工作1.5倍额定电压允许10S2.3.5 触点容量：在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过2.5A，触头断开容量为50W；在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触头断开容量为600VA；在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点最大断开容量1500VA/400W。

触点允许长期接通不超过5A电流。

2.3.6 绝缘电阻：用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于100MΩ。

2.3.7介质强度：产品的开关量采集电路（C01-09）对地（即外壳或外露的非带电金属零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置中无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min无绝缘击穿闪络现象。

当复查介质强度时，试验电压值应为规定值的75%。

2.3.8 冲击电压产品的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准雷电波，峰值为1kV（额定绝缘电压≤63V）或5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。

检验过程中，允许出现不导致绝缘损坏的闪络现象。

如果出现闪络，则应复查介质强度，此时介质强度试验电压值为规定值的75%。

2.3.8 其它抗干扰性能符合国家标准、行业标准相关规定三、保护动作原理3.1 电流速断保护3.2 限时速断保护3.3 过电流保护3.4 过负荷保护3.5 零序过流保护预告信号3.6、过电压保护3.7、欠电压保护3.8、零序过压保护预告信号3.9、绝缘监察3.10、非电量保护3.11、TV断线自检3.12、TA断线自检3.13、控制回路自检四、结构和开孔尺寸NR-610微机保护装置采用固定式结构的组合机箱。

装置面板由LCD显示器、5个LED指示灯和简易键盘构成，见图1；机箱外形尺寸见图1、2、3；机箱开孔尺寸见图4 。

五、背板接线端子定义A01A02A03A04A05A06IaIbnIcIcnC01C02C03C04C05C06C07C08C09YX1: 断路器合位YX2:断路器跳位YX3:备用YX4:备用YX5:温度异常YX6:轻瓦斯告警YX7:超温跳闸YX8:重瓦斯跳闸COM: 信号公共端预告信号D01D02D03D04D05D06事故信号保护跳闸A07 A08IoIonIanIbA相电流B相电流C相电流零序电流B01 B02 B03 B04 B05 B06UaUbUcUnUoUon零序电压A相电压B相电压C相电压中性点D07D08遥控合闸E01E02E03电源：L/+电源：N/-机壳接地F01 F02 F03485-A485-B485-G通讯口六、操作指南6.1面板说明装置的面板由LCD显示器、LED指示灯及简易键盘组成。

LED 指示灯指示装置的工作状态及保护信号。

其中“合位”，“跳位”指示灯为断路器位置指示。

故障指示灯共有3个，其中“事故”和“预告”指示灯分别表示有未复归的保护信号，“异常”指示灯指示装置通过自检发现的装置部故障或操作回路接线错误。

装置在上电后，经短时间的初始化后进入工作状态，此时运行灯闪烁，屏幕上开始循环显示电流、电压等采样数据(如图6.1-1)。
