NW4832型晶体管特性图示仪使用

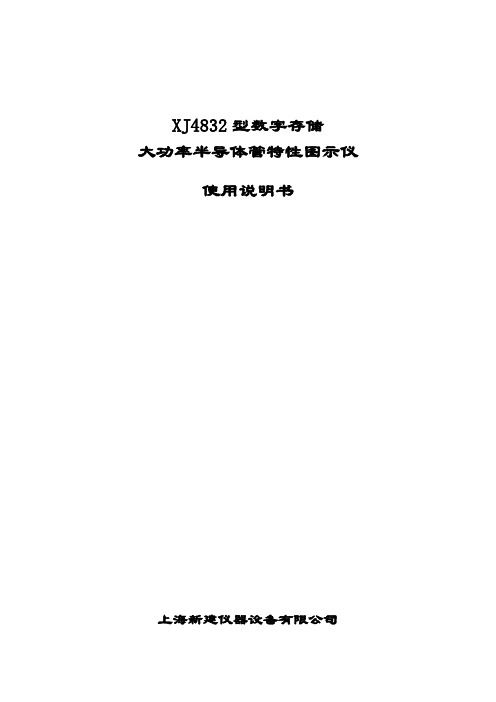

XJ4832型数字存储大功率半导体管特性图示仪使用说明书上海新建仪器设备有限公司目录1.安全要求 (1)2.操作须知 (2)3.一般特点 (2)4.技术规格 (3)5.工作原理简介 (8)6.操作说明 (12)7.装箱清单 (30)XJ4832使用说明书1.安全要求:使用本产品必须先阅读本使用说明书,特别必须详细阅读本节安全要求和下节操作须知,以避免人身伤害,并防止本产品或与其相连接后的其他任何产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

1.1使用适当的电源线。

本产品只可使用本产品专用的或经安全核准的电源线。

1.2产品接地。

本产品通过电源线接地导线接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品己正确接地。

1.3请勿在无仪器盖板时操作。

如盖板己卸下,请勿操作本产品。

1.4使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

1.5在有可疑故障时,请勿操作。

如怀疑本产品有损坏,请让合格的维修人员进行检查。

1.6提供良好的通风。

请按本说明书规定使用本产品,并使其有良好的通风。

2.操作须知:2.1为了取得准确的测量值,开机后必须保证足够的预热时间。

2.2开机前测试模块应插入符合所需测试条件的位置，在测试过程中如要改变测试模块位置，应在关机后方可插拔。

2.3在测试器件过程中，阶梯信号及扫描电压应先调至最小，然后由小至大，以免对被测器件造成冲击。

当器件测试完毕后，应将扫描电压调至最小，才能取下器件。

2.4严禁在任何测试方式下进行C、E间的短路试验！2.5在关机后不能立即开机，必须在大于30秒后再开机。

3.一般特点:3.1最大测试电流100A。

3.2最高测试电压1000V。

3.3采用低平均功率脉冲测试技术。

3.4采用彩色液晶显示屏。

3.5整机电路高集成度，高可靠性。

3.6操作开关状态在屏幕上显示，应用光标可直读测量结果。

1、定义：晶体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。

它功能强，用途广泛、直接显示、使用方便、操作方便的优点，对于从事半导体管机理的研究及半导体在无线电领域的应用，是必不可少的测试工具。

晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。

例如:晶体管共射、共基和共集三种接法的输入、输出特性、电流放大特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。

2、晶体管特性图示仪与示波器的区别：晶体管特性图示仪能够自身提供测试时所需要的信号源，并将测试结果以曲线形式显示在荧光屏上。

3、优缺点：晶体管特性图示仪不能用于测量晶体管的高频参数。

4、组成：主要由阶梯波发生器、集电极扫描信号源、测试变换电路、控制电路、X-Y方式示波器等部分组成。

由于晶体管特性图示仪的测量原理基础是逐点测量法，且是动态测量，故晶体管特性图示仪的功能应该满足：能提供测试过程所需的各种基极电流（阶梯波发生器）；每个固定基极电流期间，集电极电压能做相应改变；（集电极扫描信号源）能够即使取出各组测量值并传送至显示电路。

5、晶体管特性图示仪各组成部分的作用：（见书P127）阶梯波发生器（组成和工作原理见书P129）：提供基极阶梯电压或电流集电极扫描信号源：每个固定基极电流期间，集电极电压能做相应改变；测试变换电路：为适应测试NPN和PNP管控制电路：实现集电极扫描信号源和阶梯波信号源的同步X-Y方式示波器：X和Y轴放大器（对取自被测器件上的电压信号进行放大，然后送至偏转板形成扫描线）和示波管6、晶体管特性图示仪的操作使用面板介绍：包括五部分（示波管控制电路；集电极电源；偏转放大；阶梯信号测试台）J2461型晶体管特性图示仪J2461型晶体管特性图示仪，是根据教育部《JY6－78》号技术标准的规定和要求而设计的。

它是J2458型教学示波器的辅助装置，主要供中等学校实验室测量晶体管使用。

操作规范(HZ4832晶体管测试仪)深圳市博劲恒科技有限公司□一阶□二阶■三阶文件编码版本版次页码页次制定部门制定日期BJH-BP8-1品质部2019-9-3晶体管测试仪操作指引□保密■重要□传阅目一、目的(Purpose)二、范围(Scope)录（directory）三、注意事项（Attention）四、使用方法（Usemethod）五、测试实例说明(TestCaseSpecification)修订日期2019.9.3版次修订内容B首次发行制定彭礼审核核准日期深圳市博劲恒科技有限公司□一阶□二阶■三阶文件编码版本版次页码页次制定部门制定日期BJH-BP8-2品质部2019-9-3晶体管测试仪操作指引□保密■重要□传阅一、目的为使晶体管检测仪有一定的操作方法，标准与步骤依循。

二、范围适用于：HZ4832。

三、注意事项1.在测量三极管的输出特性时，阶梯电流就不能太小，否则，不能显示出三极管的输出特性。

阶梯电流更不能过大，这样容易损坏管子，应根据实际测量三极管的参数来确定其大小。

2.“集电极功耗电阻”的选用当测量晶体管的正向特性时，选用低阻档；当测量反向特性时，选用高阻档。

集电极功耗电阻过小时，集电极电流就过大；若集电极功耗电阻过大，就达不到应该有的功耗。

3.仪器工作电压超过36V，注意用电安全。

4.在使用过程中一定要先确定待测元件的特性参数，以免损坏元件和实验仪器。

5.在显示调节聚焦和辉度时以屏幕显示适中为佳，过焦过亮会缩短示波管寿命。

6.元件测试过程中切勿用手接触裸露带电部位，以免造成数据失真和人身安全。

7.元件测试参照测试实例调节相应参数。

四、操作步骤与方法如下1.仪器使用前准备工作1.1确认输入电源电压并可靠接通仪器，确认仪器电源开关未被拉出，确认测试台和转换座可靠连接在实验仪上。

1.2开机预热2-3分钟，调整显示屏聚焦和辉度，以显示适中为佳。

1.3对应测试元件选择合适的转换座接入测试台。

2.使用仪器测试2.1按元件极性接入相应的测试台或转换座，调整仪器，以特性曲线正确显示在屏幕中央为准。

WQ4832晶体管特性图示仪产品销售合同供方〔卖出人〕：河北润联机械设备合同编号：20210124需方〔买受人〕：签定地点：签定时间：2021年01月24日为明确双方责任，确保合同顺利执行，经双方协商，达成如下共识：一、产品名称、型号、数量、供货时间及数量标的物名称规格型号数量单价总金额交提货时间及数量及合同执行条件ZC4822晶体管特征性图示仪RL145765126402640QT2型大功率晶体管特性图示仪RL145767184008400WQ4830晶体管特性图示仪RL14576911440014400WQ4828晶体管特性图示仪RL145770174407440WQ4832晶体管图示仪RL145771131923192注：合计金额：人民币〔大写〕：叁万陆仟零柒拾贰圆元整元整。

二、质量要求、技术标准、供方对质量负责的条件和期限：三、交〔提〕货地点、方式：当地物流四、运输方式及到达站港和费用负担：买家承当五、包装标准、包装物的供给与回收：木箱等六、验收标准、方法及提出异议期限：当场验收七、随机备品、配件工具数量及供给方法：随产品发货八、结算方式及期限：银行转账，款到发货九、如需提供担保，另立合同担保书，作为合同附件。

十、标的物所有权自付清全款时转移，但买受人未履行支付价款义务的，标的物属出卖人所有。

十一、违约责任：十二、解决合同纠纷的方式由当事人从以下中选择一种：1、因履行本合同发生争议协商解决不成的提交民事仲裁委员会仲裁。

2、因履行本合同发生争议协商解决不成的依法向人民法院起诉。

十三、其它事项说明：确认后请回传：回传号码：联系人：张新手ZC4822晶体管特征性图示仪性能特点：•显示晶体管器件特性曲线，并可测量静态参数•具备交替测量显示功能，可同时显示二极管正、反相特性•体积小，操作简便，可靠性高•最高集电子扫描电压为500V，最大电流2A，根本满足了一般晶体管的测试要求•特别适用于学校实验室，家电维修部门对晶体管作一般性测量技术参数：型号ZC4822集电极功率范围最大电压：500V，最大电流：2A 0-20V：2A0-50V: 1A0-500V：集电极电流范围10uA-0.2A/div,分十档误差≤10%集电极电压范围50mV-0.5V/div,分七档误差≤10%基极电压范围50mV-0.5V/div,分三档误差≤10%阶梯电流范围5uA-10mA/step 误差≤10%阶梯电压范围误差≤10%极性正极性和负极性每族极数10有效显示面积10*10div(度〕QT2型大功率晶体管特性图示仪产品简介:QT2型大功率晶体管特性图示仪可测量二极管、三极管的低频直流参数，最大集电极电流超过50A，能满足500VA以下器件的测试。
