下面分析基极阶梯信号源、集电极电压发生器各 部分电路的工作原理。
（1）阶梯波发生器 阶梯波电压产生的基本方法
1．晶体管特性图示仪的组成
晶体管特性图示仪主要是由阶梯波信号源、集电极 扫描电压发生器、工作于X—Y方式的示波器、测试转 换开关以及附属电路等组成的仪器。
测试时阶梯信号源为被测晶体管提供偏置电压；
集电极扫描电压发生器用于供给所需的集电极扫描 电压；
示波器用于显示晶体管特性曲线；
开关及附属电路的作用是为了测试晶体管与参数， 实现电路的转换。

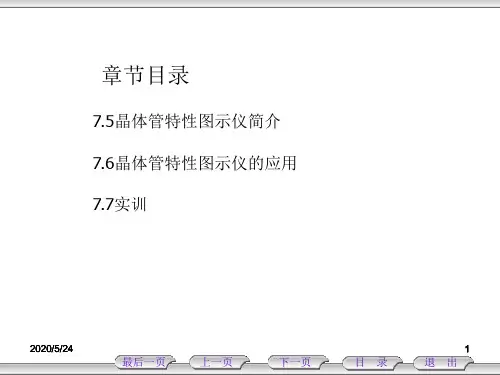

章节目录
7.5晶体管特性图示仪简介 7.6晶体管特性图示仪的应用 7.7实训
最后一页
上一页
下一页
目录
1
退出
第7章 晶体管特性图示仪
本章要点 晶体管特性图示仪的组成及原理框图 晶体管特性曲线的测量方法 用晶体管特性图示仪测量二极管、三极管和
场效应管
最后一页
上一页
下一页
目录
2
退出
7.5 晶体管特性图示仪简介
最后一页
上一页
下一页
目录
33
退出
5．集电极电源
（1）“峰值电压范围”选择开关 用来选择集电极电源的最大值。 当电压由低挡换向高挡时，观察半导体特性时，必须 先将“峰值电压％”旋钮旋至0，换档后再按需要的电 压逐渐增加，否则易击穿被测晶体管或烧毁保险丝。 AC档能使集电极电源变为双向扫描，使屏幕同时显示 出被测二极管的正、反方向特性曲线。 （2）“峰值电压％”旋钮 调节“峰值电压％”旋钮，使集电极电源在确定的峰 值电压范围内连续变化。 如选择“100V的峰值电压范围”，调节“峰值电压%” 旋钮，使集电极电源在0~100V连续变化。 面板上的标称值作近似值使用，精确读数应由X轴偏转 灵敏度读测

电子测量与仪器教学第7章晶体管特性图示仪使用详解ppt

电子测量与仪器教学第7章晶体管特性图示仪使用详解ppt
（1）直流参数测量仪器 主要测试半导体分立器件的反向截止电流、反向 击穿电压、正向电压、饱和电压和直流放大倍数 等直流参数。
（2）交流参数测量仪器 主要测试半导体分立器件的频率参数、开关参数、极 间电容、噪声系数及交流网络参数等交流参数。
（3）极限参数测量仪器
主要测试半导体分立器件能安全使用的最大范围，如 大功率晶体管在直流和脉冲状态下的安全工作区。
RF 作用：将要测量的电流 IC 转换为电压，将其送至
示波器 Y 轴系统以使显示曲线的 Y 轴表示集电极电
流的变化。
（3）示波器 包括：X 放大器、Y 放大器及示波管。 作用：显示晶体管特性曲线。
（4）开关用附属电路 作用：准确测试晶体管特性曲线及适应测试不同的晶 体管的需要。 ① 极性开关 基极阶梯信号源和集电极扫描电压正、负极性选择开 关。 ② X 轴、Y 轴选择开关 把不同信号接至 X 放大器或 Y 放大器。通过不同的 组合，显示不同的晶体管特性曲线。
显示相应的特性曲线。
（2）晶体管输出特性曲线 IC = f（UCE） 及测试原理框图如图所示。根据 定义，可在输出特性曲线上求出 值。
（3）晶体管输入特性曲线 IB = f（UBE）及测试原理
框图如图所示。
a．被测管的集电极接全波整流扫描电压。
b．用阶梯信号提供基极电流。
c．采样电阻 RB 两端得到的电压加至示波器的 Y 轴。 d． UBE 加至示波器的 X轴。
组成：基极阶梯波信号源、集电极扫描电压发生器、 工作于 X-Y 方式的示波器、测试转换开关及一些附属 电路。
（1）基极阶梯信号源 作用：产生阶梯电流或阶梯电压。
（2）集电极扫描电压发生器 作用：供给所需的集电极扫描电压。
RC 作用：用于限制被测晶体管的最大工作电流，

晶体管特性图示仪课件

晶体管特性图示仪课件

X轴作用，集电极电压
X轴作用，基极电压
基极阶梯信号
集电极的扫描信号
发射极E接地
集电极电流 IC 基极电压UB 集电极电压UC 基极电压UB 基极阶梯信号 集电极扫描信号
基极B接地
集电极电流IC 发射极电压UE 集电极电压UC 发射极电压UB 发射极阶梯信号 集电极扫描信号
集电极C接地
发射极电流IE 基极电压UB 发射极电压UB 基极电压UB 基极阶梯信号 发射极扫描信号
垂直移位(POSITION)旋钮：提供非校准的垂直移位，超过±5 格。
垂直部分(VERTICAL)
垂直扩展×10(MAG)按钮：垂直显示放大 10倍。 过流保护(OVER RANGED)指示灯：当被测器件测试电流超过
设定值的两倍时，指示灯亮，集电极电源切断。 复位(RESET)按钮开关：当过流保护指示灯亮时，重新调整垂
晶体管特性图示仪课件

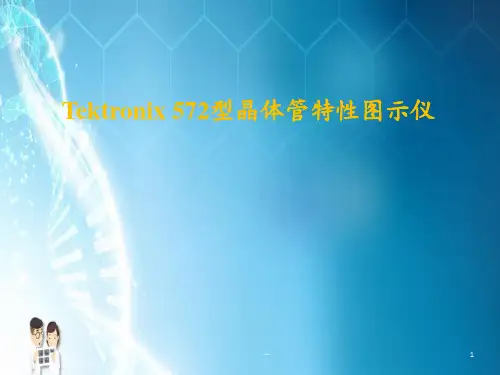

Tektronix 572型晶体管特性图示仪
阴极射线管
垂直部分
电源开关 集电极电源
显示方式 水平部分 基极阶梯信号
测试台部分
集电极电源(COLLECTOR SUPPLY)
极性选择(POL/INV)按钮：选择集电极电压正或负极性的。弹 出为正，按入为负。
峰值电压范围(MAX PEAK VOLTS)按钮：选择集电极电压： 可选择8、32、120或500V电压。注意：当由低电压档改换到 高电压档观察被测器件特性曲线时，须先将峰值电压调回到 零值，换档后再逐渐增加电压，否则易损坏被测器件。
VCE档级：
移位：
倒相：
双簇：
2N3904 N
5μA/div +
重复 10
1mA/div 适中

晶体管特性图示仪使用方法简介PPT课件

晶体管特性图示仪使用方法简介PPT课件
• 基极电压VBE：0.05V/div～2V/度共6档，是通过分压电阻以 达到不同灵敏度的偏转目的。
• 阶梯校正信号：1档，由阶梯信号发生器提供0.05V/级的阶梯 信号。
• 水平移位(POSITION)旋钮：提供非校准的水平移位，超过±6 格。
--
9
SUCCESS
THANK YOU
--
10
显示方式(DISPLAY)与阴极射线管(CRT)
峰值电压范围(MAX PEAK VOLTS)按钮：选择集电极电压： 可选择8、32、120或500V电压。注意：当由低电压档改换到 高电压档观察被测器件特性曲线时，须先将峰值电压调回到 零值，换档后再逐渐增加电压，否则易损坏被测器件。
峰值电压百分比(VARIABLE COLLECTOR％)旋钮：当峰值电 压范围确定后，峰值控制旋钮可以在0％-100％之间连续可变， 面板上的标称值仅作近似值使用，精确的读数应由X轴偏转灵 敏度读测。测试完毕后应将旋钮置0％。
5mA/div
适中
5μA/div +
重复 10
1mA/div
适中
水平
VCE档级： 移位：
0.1V／div 适中
1V／div 适中
显示 方式
倒相： 双簇：
弹出 弹出
弹出 弹出
特性曲线图：
--
18
SUCCESS
THANK YOU
--
19
• 阶梯校正信号：1档，由阶梯信号发生器提供0.1V/级的阶梯信号。
• 垂直移位(POSITION)旋钮：提供非校准的垂直移位，超过±5 格。
--
7
垂直部分(VERTICAL)
• 垂直扩展×10(MAG)按钮：垂直显示放大 10倍。 • 过流保护(OVER RANGED)指示灯：当被测器件测试电流超过

晶体管特性图示仪PPT课件

晶体管特性图示仪PPT课件

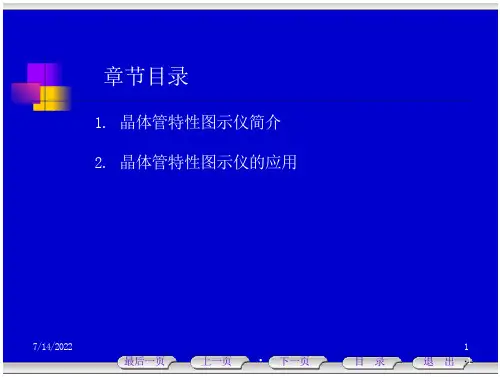

章节目录
